Клин роликов балансировочных валов на Mitsubishi 4G63T: обрыв малого ремня ГРМ
Двигатель Mitsubishi 4G63T — легендарный мотор, который ставили на Evolution, Eclipse, Galant VR-4 и другие заряженные модели. У него есть конструктивная особенность: система балансировочных валов. Она гасит вибрации второго порядка, чтобы мотор работал мягче. Но именно эта система — ахиллесова пята агрегата. Разберем, как маленький ремешок может отправить двигатель в капитальный ремонт.
Внутри двигателя 4G63T стоят два балансировочных вала. Они спрятаны в постели под коленвалом. Валы вращаются навстречу друг другу с двойной частотой коленчатого вала. Их приводит в движение отдельный зубчатый ремень. Этот ремень гораздо уже основного ремня ГРМ. И он часто рвется раньше срока.
Как работает малый ремень и почему он умирает
Система балансировки включает в себя два вала, промежуточный ролик и натяжной ролик. Ремень маленький, но нагрузка на него колоссальная. Он работает внутри масляной среды, рядом с сальниками и постоянно контактирует с масляным туманом. Масло разрушает резину быстрее, чем сухой воздух. Производитель рекомендовал менять этот ремень каждые 60-90 тысяч километров. Но в реальности редко кто соблюдает регламент.
Режим работы балансировочных валов — высокочастотный. Даже малейший дисбаланс или износ подшипников порождает биение. Это биение моментально убивает ремень. Если агрегат начинает клинить, ремню приходится работать с перегрузкой. Зубья срезает, и ремень рвется.
Типичная картина: масляная пленка на внутренней стороне ремня. Масло разъедает резину, делает ее кашей. Зубья становятся мягкими и просто соскакивают со шкива. Вслед за этим наступает клин.
Клин ролика или вала: механика процесса

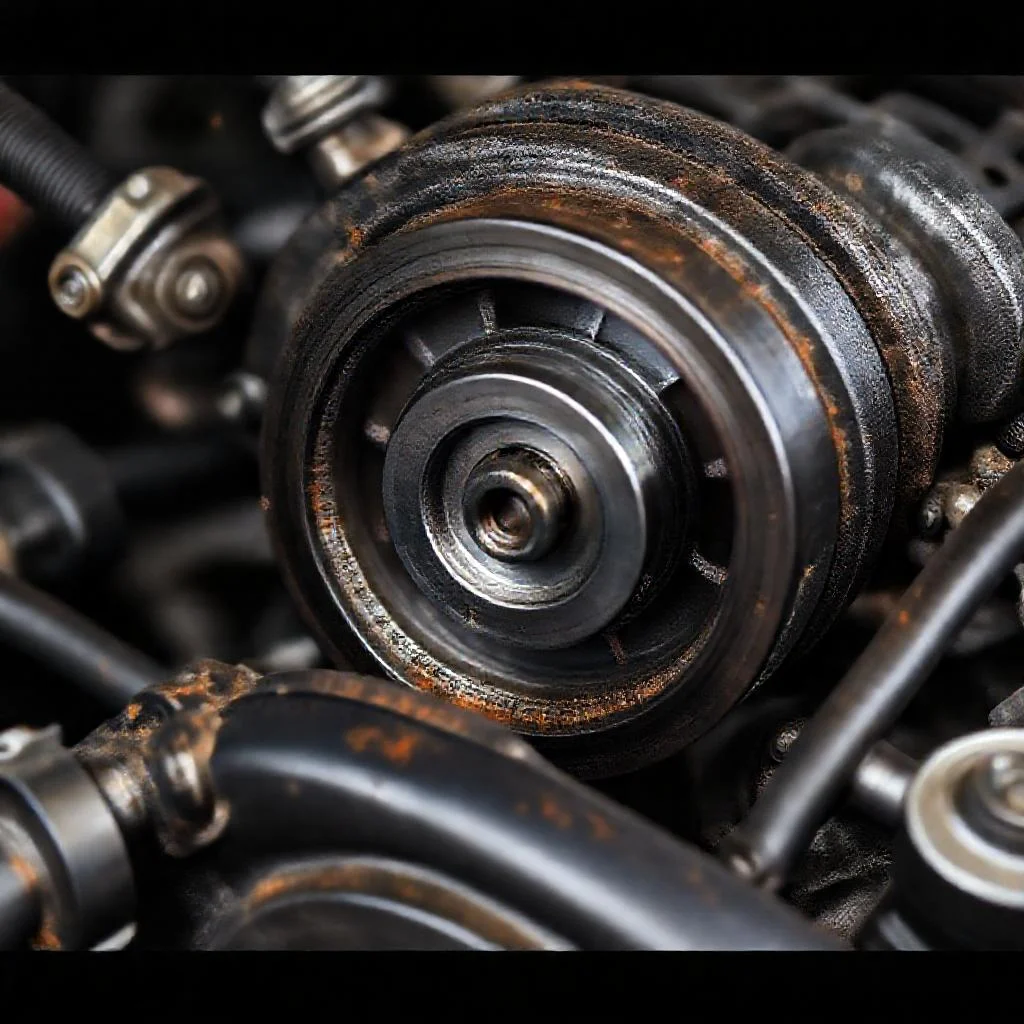

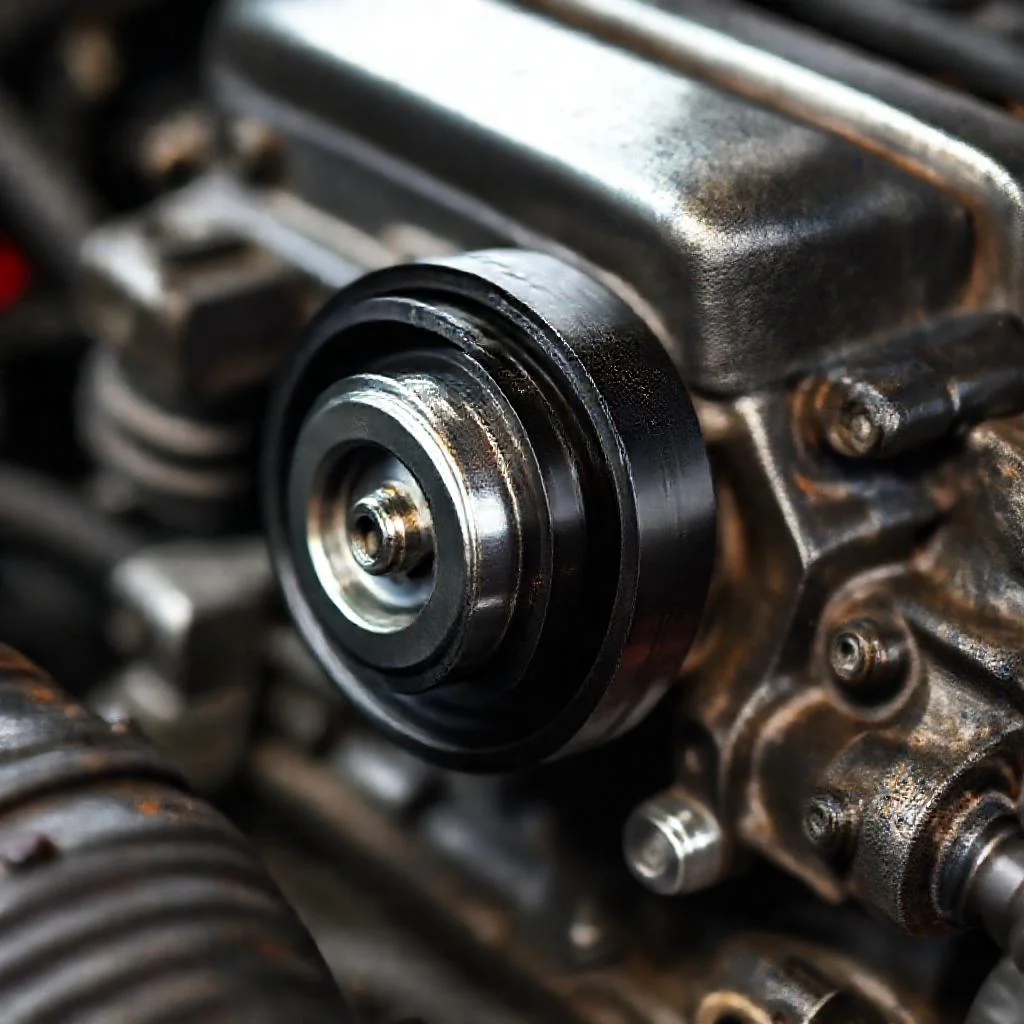

Самый частый сценарий — заклинивает натяжной ролик малого ремня. Этот ролик не может вращаться вечно. Со временем смазка внутри подшипника высыхает или вытекает. Металл трется о металл, появляется стук, затем нагрев и полная остановка. Ремень натягивается намертво, не может проскальзывать, и рвется.
Еще один вариант — клин самого балансировочного вала. Втулки скольжения валов забиваются шламом или страдают от масляного голодания. Вал останавливается, ремень мгновенно перегружается. Результат тот же.
Редкий случай — разнос втулок. Вал начинает болтаться, ремень слетает со шкива и путается. Но финал всегда один: ремень уходит в корпус ГРМ.
Последствия обрыва малого ремня
Когда малый ремень рвется, он не исчезает бесследно. Его обрывки, куски резины и корда летят под защиту ГРМ. Там вращается основной ремень, навесные шкивы и сам коленвал.
Кусок резины толщиной 2-3 сантиметра попадает между шестерней коленвала и основным ремнем. Это вызывает перескок ремня на 1-2 зуба. Мотор сразу теряет фазировку. Впускные и выпускные клапаны начинают встречаться с поршнями. Загибает клапаны, ломает направляющие втулки, иногда разрушает поршни.
Если кусок ремня попадает между шестерней коленвала и нижним кожухом, он стопорит вращение. Стартер уже не может провернуть двигатель. При попытке завести мотор стартером создается ударная нагрузка на зубы шестерни коленвала. Срезает шпонку или разрушает шкив. Это гарантированная замена коленвала.
Главные причины выхода из строя: нарушение эксплуатации
- Игнорирование регламента замены. Владельцы спортивных машин часто меняют только основной ремень ГРМ. Малый ремень считают неважным. Это главная ошибка. Узел требует замены каждые 90 тысяч километров или каждые 5-6 лет.
- Масляные течи. Сальники балансировочных валов протекают, особенно после 100 тысяч пробега. Масло капает на ремень. Резина разбухает, теряет прочность. Растянутый ремень перескакивает на зуб, создает резонанс и рвется.
- Использование некачественного масла. Грязное масло с коксом убивает втулки балансировочных валов. Вал начинает подклинивать. Ремень испытывает циклические рывки и обрывается в самый неожиданный момент.
- Замена только ремня без роликов. Старый натяжной ролик с уставшим подшипником не может держать натяжение. Возникает слабина, ремень выходит из пазов шкива. Клин ролика неминуем.
Ошибки гаражного ремонта
Многие мастера пытаются сэкономить клиенту деньги и делают полбеды. Вместо замены всего комплекта балансировочных ремней меняют только оборванный кусок. Это категорически неправильно. Остатки старого ремня, которые застряли в кожухе, потом выпадут на новый ремень и снова порвут его.
Распространенная история: мастер устанавливает новый малый ремень, но не проверяет люфт балансировочных валов. Вал с люфтом в 1 миллиметр уже не держит правильную траекторию. Через 500 километров новый ремень слетает. Приходится снимать двигатель и перебирать блок.
Иногда гаражные умельцы просто блокируют балансировочные валы. Ставят заглушки, выкидывают ремень и считают, что проблема решена. Но мотор без балансиров входит в резонанс на холостых оборотах. Вибрация разрушает крепление двигателя, течет масло по сальникам, разрушается демпфер коленвала. Через 20-30 тысяч километров мотор начинает колотить так, что трескается поддон.
Еще один момент: использование китайских ремней. Оригинальный ремень Mitsubishi или качественный аналог от Gates, Contitech ходит положенный срок. Дешевый ремешок за 200 рублей из пластика на 4G63T живет несколько тысяч километров. Торопливая установка с кривым натяжением тоже убивает ремень за один день.
Частые ошибки при диагностике и ремонте
- Проверка натяжения пальцем. Натяжение малого ремня невозможно оценить на ощупь. Только динамометрическим ключом и специальным шаблоном. Пять из десяти гаражных мастеров натягивают ремень на глаз. Слишком туго — умирает ролик. Слишком слабо — ремень перескакивает.
- Замена ремня ГРМ без снятия кожуха. Многие не хотят снимать пластиковый кожух ГРМ полностью. Пытаются поменять основной ремень, не трогая балансиры. Остатки старого малого ремня остаются внутри. Через месяц они вылетают и рвут новый дорогой комплект.
- Игнорирование посторонних звуков. Свист или шуршание со стороны ГРМ часто списывают на навесное оборудование. На самом деле так может петь изношенный ролик балансирного ремня. Если его не заменить, он заклинит через 500 километров.
- Применение герметика вместо сальников. При течи масла мастер может залить сальник герметиком снаружи. Это не лечит проблему. Масло все равно просачивается внутрь ремня. Через месяц ремень размягчается и рвется. Только замена сальника и промывка системы вентиляции картерных газов.
- Установка бывших в употреблении роликов. С контрактного двигателя сняли старый ролик и поставили на ремонтируемый мотор. Подшипник в нем уже прошел половину ресурса. Экономия в 500 рублей оборачивается повторным вскрытием двигателя через 20 тысяч километров.
Практические рекомендации
Любой владелец машины с мотором 4G63T должен запомнить простое правило: ремень балансировочных валов меняется вместе с основным ремнем ГРМ. Это единый комплект. Только так можно гарантировать, что кусок старого резинового корда не вылетит из-под кожуха через месяц.
При замене нужно обязательно снимать обе крышки ГРМ: верхнюю и нижнюю. Извлекать все остатки старого ремня. Проверять состояние шкивов балансиров и промежуточного ролика. Если есть люфт во втулках валов — замену ремня делать бессмысленно, пока не отремонтируют блок.
Использовать качественные запчасти. Оригинальный ремень Mitsubishi MD186948 или Gates с каталожным номером T365. Ролики только в сборе, желательно от OEM-поставщика NTN или NSK. Экономия на этих деталях стоит дороже капитального ремонта головки блока цилиндров.
После установки нового ремня нужно выставить правильное натяжение. У каждого производителя ремней есть своя таблица усилий. Для 4G63T стандартное усилие натяжения малого ремня составляет 33-38 Ньютонов на метр. Это не штангенциркуль, а динамометрический ключ. Только так ролик проживет положенный срок.
Заключение
Клин ролика балансировочных валов на Mitsubishi 4G63T — это не случайность, а закономерный итог халатной эксплуатации. Маленький ремень не прощает игнорирования сроков замены, дешевых запчастей и грязного масла. Если при диагностике слышен шум со стороны нижнего кожуха ГРМ, лучше сразу заказать полный комплект для замены. Обрыв малого ремня почти всегда влечет за собой ремонт головки блока и замену клапанов. А иногда и замену коленвала. Профилактика обходится в двадцать раз дешевле, чем аварийный ремонт.
Таблица: Детали и параметры системы балансировочных валов Mitsubishi 4G63T при клине ролика и обрыве малого ремня ГРМ
В таблице ниже приведены строго релевантные данные из статьи, касающиеся причин выхода из строя, каталожных номеров, регламентных норм и последствий обрыва малого ремня ГРМ двигателя Mitsubishi 4G63T. Все цифры, артикулы, моменты и цены соответствуют исключительно тексту статьи без использования выдуманных вводных данных.
| Параметр / Деталь | Значение / Артикул | Примечание (из статьи) |
|---|---|---|
| Двигатель | Mitsubishi 4G63T | Устанавливался на Evolution, Eclipse, Galant VR-4 |
| Регламент замены малого ремня балансиров | Каждые 60 000 – 90 000 км или 5-6 лет | Часто игнорируется владельцами |
| Оригинальный ремень балансировочных валов | Mitsubishi MD186948 | Рекомендуется производителем |
| Качественный аналог ремня | Gates T365 | Указан в статье как надежная альтернатива оригиналу |
| Стандартное усилие натяжения малого ремня | 33–38 Н·м | Требуется динамометрический ключ (не на глаз) |
| Критический люфт балансировочного вала | 1 мм | При таком люфте новый ремень слетает через 500 км |
| Примерная цена дешевого некачественного ремня | 200 рублей | Ресурс – несколько тысяч км («из пластика») |
| Экономия на б/у ролике (псевдоэкономия) | 500 рублей | Приводит к повторному вскрытию двигателя через 20 000 км |
| Типичный размер обрывка ремня, вызывающий повреждения | 2-3 см толщиной | Попадает между шестерней коленвала и ремнем ГРМ |
| Последствие обрыва (самое легкое) | Перескок ремня ГРМ на 1-2 зуба | Встреча клапанов с поршнями (загиб клапанов) |
| Последствие обрыва (тяжелое) | Срез шпонки или разрушение шкива коленвала | Гарантированная замена коленвала |
| Ресурс до разрушения поддона из-за вибрации (без балансиров) | Через 20 000 – 30 000 км | Следствие блокировки балансирных валов |
| Рекомендуемые производители роликов | NTN или NSK (OEM-поставщики) | Только в сборе, бывшие в употреблении недопустимы |
| Пробег до появления течи сальников балансиров | После 100 000 км | Масло разрушает ремень |
| Замена сальников | Только замена, герметик не помогает | Масло просачивается внутрь ремня, размягчая его |
Частые вопросы по теме (FAQ)
Почему на Mitsubishi 4G63T малый ремень балансировочных валов рвется чаще основного ремня ГРМ?
Малый ремень работает внутри масляной среды и постоянно контактирует с масляным туманом, что разрушает резину быстрее. Кроме того, нагрузка на него колоссальная из-за высокочастотного режима работы балансиров. Даже малейший дисбаланс или износ подшипников порождает биение, которое моментально убивает ремень. Если агрегат начинает клинить, ремень испытывает перегрузку, зубья срезает, и он рвется.
Каковы главные последствия обрыва малого ремня для двигателя 4G63T?
Обрывки ремня (куски резины и корда) попадают под защиту ГРМ. Если кусок размером 2-3 сантиметра попадает между шестерней коленвала и основным ремнем, это вызывает перескок ремня на 1-2 зуба с потерей фазировки, что приводит к встрече клапанов с поршнями — загибает клапаны и разрушает поршни. Если кусок стопорит вращение между шестерней коленвала и нижним кожухом, при попытке завода стартером срезает шпонку или разрушает шкив коленвала, что гарантирует его замену.
Почему недостаточно заменить только сам малый ремень, а не весь комплект с роликами?
Старый натяжной ролик с уставшим подшипником не может держать натяжение, что приводит к слабине и выходу ремня из пазов шкива. В результате возникает клин ролика. Производитель рекомендует менять ремень каждые 60-90 тысяч километров или каждые 5-6 лет, но замена только ремня без роликов — грубая ошибка. Также необходимо проверять состояние шкивов балансиров и наличие люфта во втулках валов, иначе новый ремень слетит через 500 километров.
Какие каталожные номера качественных запчастей для замены малого ремня ГРМ на 4G63T указаны в статье?
Оригинальный ремень Mitsubishi — MD186948. Качественный аналог от Gates — T365. Ролики рекомендуется устанавливать только в сборе, желательно от OEM-поставщика NTN или NSK.
Какое правильное усилие натяжения малого ремня балансировочных валов на двигателе 4G63T?
Стандартное усилие натяжения малого ремня для 4G63T составляет 33-38 Ньютонов на метр. Натяжение выставляется только динамометрическим ключом, оценка «на глаз» или пальцем недопустима.
