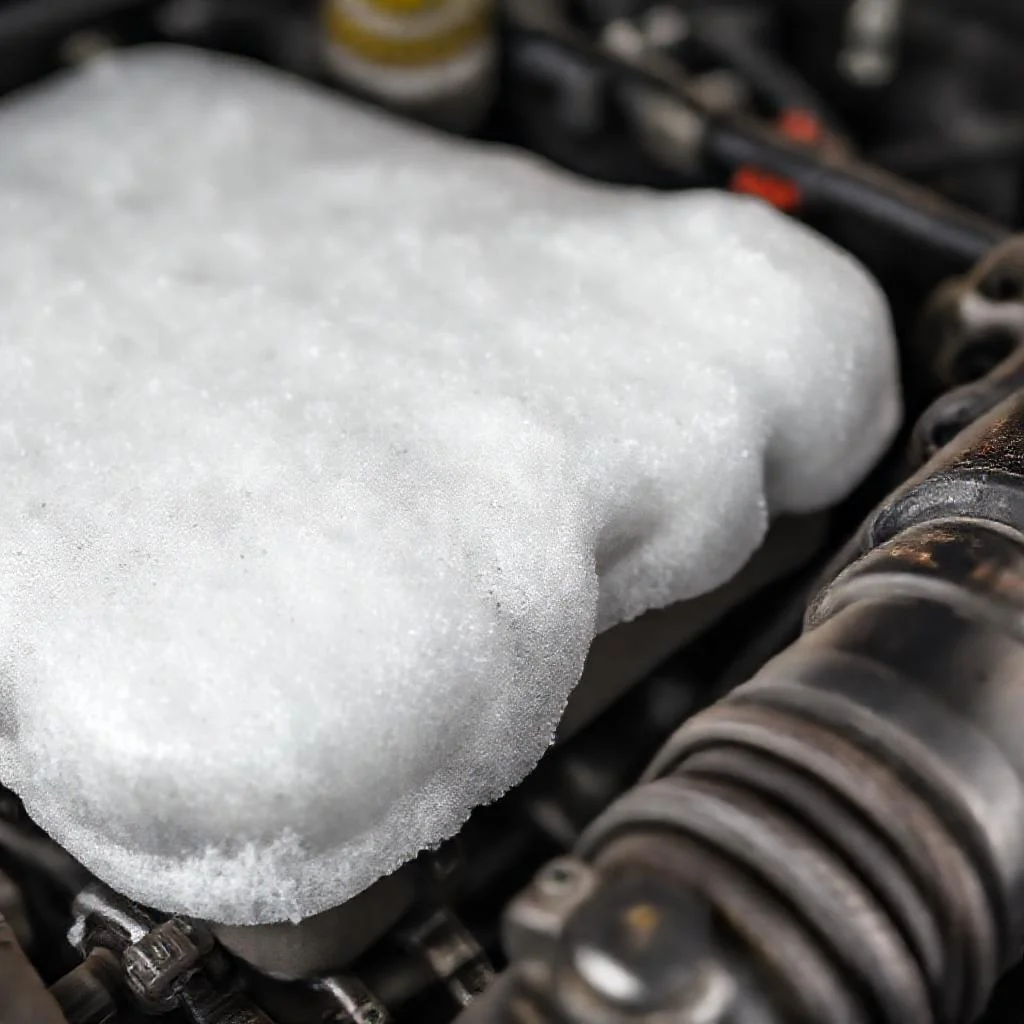

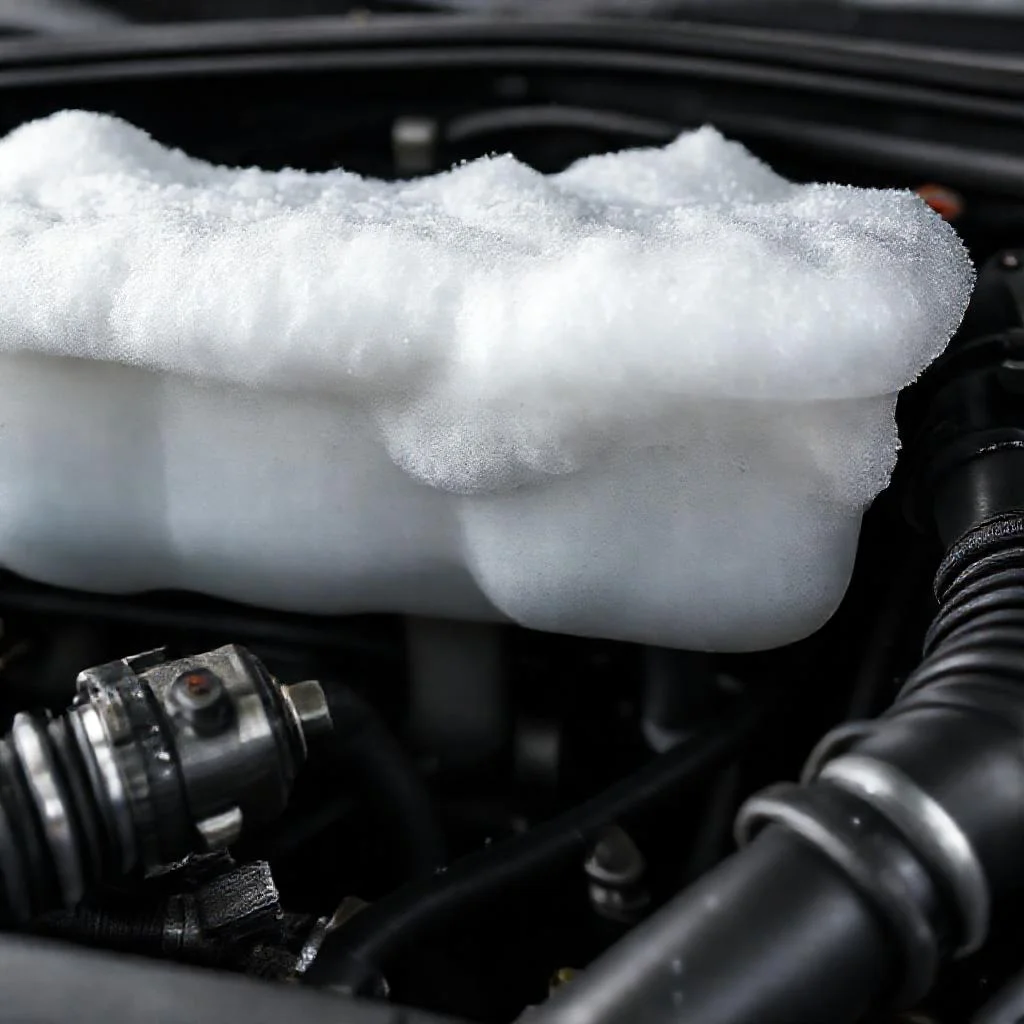

Пена в расширительном бачке Subaru EJ204: где искать причину — прокладка ГБЦ или теплообменник?
Мотор Subaru EJ204 — это рядный четырехцилиндровый оппозитник, который славится своим низким центром тяжести и характерным звуком. Но при этом он очень чувствителен к перегреву и качеству охлаждающей жидкости. Когда владелец открывает крышку расширительного бачка и видит вместо ровного антифриза густую эмульсию, напоминающую майонез, сердце опытного механика сжимается. Самый страшный диагноз — пробой прокладки головки блока цилиндров. Но не всегда масло в антифризе означает приговор головке.
На EJ204 есть второй виновник — теплообменник масла. Эта деталь стоит между блоком и масляным фильтром, и она тоже может пропускать жидкости друг в друга. Задача статьи — научить различать эти две поломки без лишних нервов и денег. Разбираться будем на уровне физики процессов, а не гадания на кофейной гуще.
Механизм образования пены: почему это не просто «масло попало»
Пена в антифризе — это не просто следы масла. Это химическая реакция. Охлаждающая жидкость содержит присадки, которые отвечают за смазку водяного насоса и защиту от коррозии. Когда в систему попадает моторное масло, происходит эмульгирование. Масло не растворяется в антифризе, а разбивается на мельчайшие капли. В результате получается густая взвесь, которая пенится при работе помпы.
Важный нюанс: на EJ204 масляный и водяной каналы расположены очень плотно. Стенки между ними тонкие. Поэтому любое нарушение герметичности (трещина, прогар прокладки, разрушение уплотнителя теплообменника) моментально приводит к смешиванию сред. Но траектория движения жидкостей разная.
Если газообразные продукты сгорания попадают в рубашку охлаждения, система закипает локально. Если же просто сочится масло — оно накапливается в верхней точке расширительного бачка, создавая ту самую «шапку» из пены.
Пробой прокладки ГБЦ: классика жанра
Мотор EJ204 имеет двухслойную металлическую прокладку ГБЦ. Она держит давление до 15-18 бар. Но при перегреве алюминиевая головка начинает «гулять» — деформироваться. Металл прокладки перестает прилегать равномерно. Появляется канал, через который масло из системы смазки под давлением 4-5 бар выдавливается в водяную рубашку, где давление всего 1,2-1,5 бар.
Основные признаки пробоя именно прокладки, а не теплообменника:
- Белый дым из глушителя. Антифриз попадает в цилиндр, испаряется и вылетает в виде густого пара. На холодную это особенно заметно.
- Падение уровня антифриза без видимых течей. Жидкость уходит в цилиндр и вылетает в выхлопную трубу.
- Масло на щупе имеет цвет шоколадного молока. Если вода пробивается со стороны смазки, эмульсия будет и в картере.
- Выдавливание антифриза из-под крышки бачка. Из-за газов в системе создается избыточное давление.
Химический тест на наличие CO2 в антифризе с использованием индикаторной жидкости — это самый точный способ подтвердить пробой. Если желтая жидкость в специальном приборе позеленела или посинела, значит выхлопные газы гарантированно прорываются в охлаждение. Это прямое доказательство того, что прокладка ГБЦ пробита или треснула головка.
На EJ204 пробой чаще всего происходит между каналом смазки и рубашкой охлаждения, реже — между камерой сгорания и водяным каналом. Во втором случае эмульсии может не быть, зато будет постоянное закипание и травить газы.
Теплообменник (масляный радиатор) EJ204: скрытая угроза
Многие путают теплообменник с радиатором охлаждения. На самом деле это компактный узел, встроенный в корпус масляного фильтра. Он нужен для быстрого прогрева масла зимой и его охлаждения летом. Внутри конструкции проходят два независимых контура: масляный и водяной. Их разделяет тонкая металлическая стенка и резиновые уплотнители.
Со временем на Subaru EJ204 резиновые кольца внутри теплообменника дубеют или пережимаются. Коррозия алюминия делает свое дело. В результате появляется микротрещина. Масло, находящееся под давлением 4-5 бар, начинает просачиваться в антифриз, где давление ниже.
Отличия от пробоя прокладки ГБЦ:
- Нет белого дыма. Антифриз не уходит в цилиндры, поэтому выхлоп остается чистым.
- Уровень антифриза стабильный. Он не убывает, так как масло просто добавляется в систему, а не выгорает.
- Масло на щупе остается чистым. Вода не пробивается в картер, так как давление в системе смазки выше. Исключение — запущенный случай, когда антифриз выдавливает через сальники.
- Пена появляется только в бачке, но не в радиаторе. Масло легче воды, оно всплывает и скапливается в расширительном бачке.
Диагностика теплообменника простая: достаточно снять его и загерметизировать один контур, подав воздух под давлением 2-3 бар. Если из водяной полости пойдут пузыри — деталь под замену. Ремонт теплообменника на EJ204 не предусмотрен, только замена в сборе.
Нарушения эксплуатации, которые губят мотор и теплообменник
Чаще всего обе проблемы возникают по вине человека. Вот основные факторы, разрушающие EJ204.
Экономия на антифризе. Заливка воды или дешевого концентрата типа «G11» для оппозитника смерти подобна. Алюминиевая головка и радиатор имеют смешанную конструкцию из цветных металлов. Низкокачественная охлаждающая жидкость не содержит ингибиторов коррозии для защиты алюминия. Начинается электрохимическая коррозия стенок теплообменника и прокладки. Рекомендуется использовать только жидкости с допуском Subaru Super Coolant или их аналоги на основе этиленгликоля с пакетом присадок HOAT (Hybrid Organic Acid Technology).
Игнорирование перегрева. Датчик температуры на приборной панели может показывать норму, но внутри мотора уже началось локальное закипание. Парообразование в рубашке охлаждения приводит к тому, что ГБЦ деформируется. Даже если заглушить мотор сразу после перегрева, геометрия головки уже изменилась. Прокладка держится еще некоторое время, затем происходит пробой.
Поздняя замена масла. Если масло в EJ204 превращается в кокс, забивается ячейка масляного радиатора-теплообменника. Терморегуляция нарушается. Резиновые уплотнители перегреваются локально и теряют эластичность. Отсюда и течь через теплообменник.
Тюнинг и форсирование. Установка турбины без должного охлаждения — прямой путь к деформации ГБЦ. Мотор EJ204 не рассчитан на экстремальное давление наддува. Лишняя степень сжатия и жар от горячей турбины быстро разрушают прокладку.
Ошибки гаражного ремонта: как не усугубить ситуацию
Главная ошибка — сразу лезть снимать головку блока, не проверив теплообменник. Владелец слышит слово «эмульсия» и заказывает прокладку, болты и фрезу. Вроде бы превентивные меры, но на практике:
- Если проблема была в теплообменнике, то после замены прокладки масло все равно продолжит идти в антифриз.
- Снятие ГБЦ на оппозитнике требует специнструмента и навыка. Малейшее нарушение момента затяжки болтов — и голову поведёт уже по-новой. Будут повторные симптомы.
- Замена только прокладки на старом теплообменнике — это лечение симптомов. Через месяц пробой повторится, но уже на другом моторе.
Вторая распространенная ошибка — попытка промыть систему жидкостью для промывки радиатора. Если в моторе пробой прокладки, вода с химикатами попадет в масло и убьет вкладыши. Мотор выйдет из строя капитально.
Третья ошибка — заливка герметика в систему охлаждения. Это делает невозможным дальнейшую диагностику. Герметик забивает соты радиатора, отопителя и жидкостный канал теплообменника. В результате мотор начинает греться, а единственным решением становится полная замена всей системы охлаждения, включая печку.
Частые ошибки при диагностике и ремонте
- Визуальная проверка без опрессовки. Если просто снять крышку и увидеть пену, делать вывод «прокладка ГБЦ» рано. Нужно обязательно провести химический тест на CO2, чтобы отсечь вариант с выхлопными газами. Без этого теста деньги на ремонт могут быть выброшены на ветер.
- Проверка масла на щупе как единственный критерий. Если масло чистое, это еще не значит, что теплообменник исправен. Давление масла выше, чем воды, поэтому масло продавливается в антифриз, а обратный ток затруднен. Чистое масло не оправдывает теплообменник.
- Замена теплообменника без промывки системы. Если эмульсия уже попала в антифриз, остатки масла останутся в радиаторе, в блоке цилиндров и в печке. Даже новый теплообменник мгновенно загрязнится, и через неделю на стенках бачка снова появится маслянистая пленка. Систему надо промывать специальным составом для удаления масла из системы охлаждения.
- Игнорирование состояния пробки радиатора. Клапан в крышке расширительного бачка должен держать давление 1,1-1,3 бар. Если крышка травит, система работает при атмосферном давлении, температура кипения падает. Это провоцирует локальные паровые пробки и разрушение прокладки.
- Попытки затянуть ГБЦ без замены болтов. Болты ГБЦ на EJ204 — одноразовые. Они имеют пластичную деформацию. Повторное использование приводит к недостаточной силе прижима, и прокладка пробивается снова через 500-1000 км.
Пошаговая инструкция: как отличить одно от другого
Чтобы точно определить источник проблемы без разбора мотора, надо действовать системно.
Шаг 1: проверка на наличие газов в антифризе. Используется тестер (колориметрический блок) с индикаторной жидкостью. Наполнить прибор, подсоединить к расширительному бачку и поднять обороты до 2000. Если за 10-15 секунд жидкость изменила цвет — пробой прокладки ГБЦ. Если нет — идем дальше.
Шаг 2: проверка утечки масла в антифриз. Слить часть антифриза в чистую прозрачную тару. Оставить отстаиваться на 30 минут. Если масло всплыло — 99% теплообменник. Если нет — нужна проверка на герметичность.
Шаг 3: опрессовка системы охлаждения. Специальным насосом создать давление 1,5-2 бар в системе. Если давление падает быстро, искать внешнюю течь. Если падает, но течи снаружи нет, а из свечных колодцев или выхлопной системы идет пар — это пробой ГБЦ в цилиндр. Если давление держится, а масло все равно попадает — почти стопроцентно теплообменник.
Шаг 4: проверка клапанной крышки масла. Снять крышку заливной горловины. Если там белая эмульсия, похожая на бензин с водой — вода попала в масло. Это уже ближе к пробою ГБЦ. Если крышка сухая, а эмульсия только в радиаторе — проблема в теплообменнике.
Что делать в итоге
Если диагностика показала, что прокладка ГБЦ пробита: обязательно снять головку, проверить её плоскость на наличие деформации (максимальный зазор по линейке — 0,05 мм). Если нужно — проточить. Менять прокладку только на оригинал Subaru 11044AA670 или качественный аналог (например, Aisin или Reinz). Менять болты ГБЦ. Обязательно заменить термостат и промыть систему.
Если виноват теплообменник: купить новый оригинал (номер 21337AA032). Не пытаться переуплотнить старый. После замены промыть систему специальным средством типа Liqui Moly Kuhler-Reiniger. Сменить антифриз. После прогрева на холостых проверить через день — если пена не появилась, проблема решена.
В любом случае, пена в расширительном бачке Subaru EJ204 — это не приговор, а сигнал к действию. Главное — не паниковать и сделать правильную диагностику. Лишние движения руками только добавят расходов.
Таблица: Дифференциальная диагностика причин пены в расширительном бачке Subaru EJ204
Ниже представлена сравнительная таблица, которая поможет отличить пробой прокладки головки блока цилиндров (ГБЦ) от неисправности теплообменника. Данные основаны исключительно на технических характеристиках, симптомах и регламентных цифрах, упомянутых в статье.
| Параметр / Симптом | Пробой прокладки ГБЦ | Неисправность теплообменника (масляного радиатора) |
|---|---|---|
| Давление в системе смазки (масло) | 4-5 бар (выдавливает масло в водяную рубашку) | 4-5 бар (продавливает масло в антифриз) |
| Давление в системе охлаждения (антифриз) | 1,2-1,5 бар | 1,2-1,5 бар |
| Цвет дыма из глушителя | Белый, густой пар (особенно на холодную) | Нет белого дыма (выхлоп чистый) |
| Уровень антифриза | Падает без видимых течей (уходит в цилиндр) | Стабильный (масло добавляется, не выгорает) |
| Состояние масла на щупе | Цвет «шоколадного молока» (эмульсия в картере) | Чистое (вода не пробивается в картер) |
| Локализация пены | Во всей системе (бачок, радиатор) | Только в расширительном бачке (масло всплывает) |
| Давление в расширительном бачке | Избыточное (выдавливание антифриза из-под крышки) | В норме (газов нет) |
| Крышка заливной горловины масла | Белая эмульсия (вода попала в масло) | Сухая (эмульсия только в радиаторе) |
| Химический тест на CO₂ | Жидкость меняет цвет (желтая → зеленая/синяя) при 2000 об/мин | Цвет не меняется |
| Опрессовка системы охлаждения (1,5-2 бар) | Давление падает, пар из свечных колодцев или выхлопа | Давление держится |
| Тест отстаивания антифриза (30 мин) | Масло не всплывает | Масло всплывает на поверхность (99% — теплообменник) |
| Диагностика теплообменника давлением | Не применяется | При подаче 2-3 бар в масляный контур — пузыри из водяной полости |
| Артикул запчасти для замены | Прокладка ГБЦ: Subaru 11044AA670 (оригинал) или аналог Aisin/Reinz | Теплообменник: оригинал Subaru 21337AA032 |
| Необходимость замены болтов ГБЦ | Да, строго обязательно (одноразовые, пластичная деформация) | Нет |
| Требуется ли промывка системы охлаждения | Да, обязательно | Да, средством типа Liqui Moly Kuhler-Reiniger |
| Последствие неправильной диагностики | Замена прокладки при неисправном теплообменнике — масло продолжит идти в антифриз | Снятие ГБЦ на оппозитнике без специнструмента ведет к деформации и повторным симптомам |
Частые вопросы по теме (FAQ)
Как отличить пробой прокладки ГБЦ от неисправности теплообменника на Subaru EJ204?
Ключевые различия: при пробое прокладки из глушителя идет белый дым (антифриз попадает в цилиндр), уровень антифриза падает, а на масляном щупе появляется эмульсия цвета шоколадного молока. При неисправности теплообменника белого дыма нет, уровень антифриза стабилен, масло на щупе остается чистым, а пена образуется только в расширительном бачке. Также помогает химический тест на CO₂: если индикаторная жидкость позеленела или посинела — это пробой ГБЦ; если нет — проверяйте теплообменник.
Правда ли, что теплообменник на EJ204 меняется только в сборе, и какой у него оригинальный номер?
Да, ремонт теплообменника не предусмотрен, только замена в сборе. Оригинальный номер детали для Subaru EJ204 — 21337AA032. Ремонт с заменой резиновых уплотнителей невозможен из-за коррозии алюминия и микротрещин, поэтому старый узел не герметизируют, а заменяют целиком.
Можно ли при появлении пены в антифризе сразу снимать головку блока?
Нет, это грубая ошибка. Прежде всего нужно проверить теплообменник — снять его и опрессовать один контур воздухом под давлением 2-3 бар. Если из водяной полости пойдут пузыри, то причина в теплообменнике, а не в ГБЦ. Замена прокладки при исправном двигателе не решит проблему, и масло продолжит попадать в антифриз. Визуальная проверка без опрессовки и теста на CO₂ может привести к лишним затратам.
Почему на моторе EJ204 пену в бачке часто вызывает некачественный антифриз?
Заливка воды или дешевого концентрата без ингибиторов коррозии (например, G11) разрушает алюминиевые стенки теплообменника и прокладки из-за электрохимической коррозии. Это приводит к микротрещинам и смешиванию масла с антифризом. Для оппозитного мотора Subaru рекомендуется использовать только жидкости с допуском Subaru Super Coolant или аналоги на основе этиленгликоля с пакетом присадок HOAT (Hybrid Organic Acid Technology).
Что будет, если после замены теплообменника не промыть систему охлаждения?
Это частая ошибка. Остатки масла и эмульсии остаются в радиаторе, блоке цилиндров и в печке. Даже новый теплообменник мгновенно загрязнится, и через неделю на стенках расширительного бачка снова появится маслянистая пленка. Систему обязательно нужно промывать специальным средством, например Liqui Moly Kuhler-Reiniger, а затем заменить антифриз.
