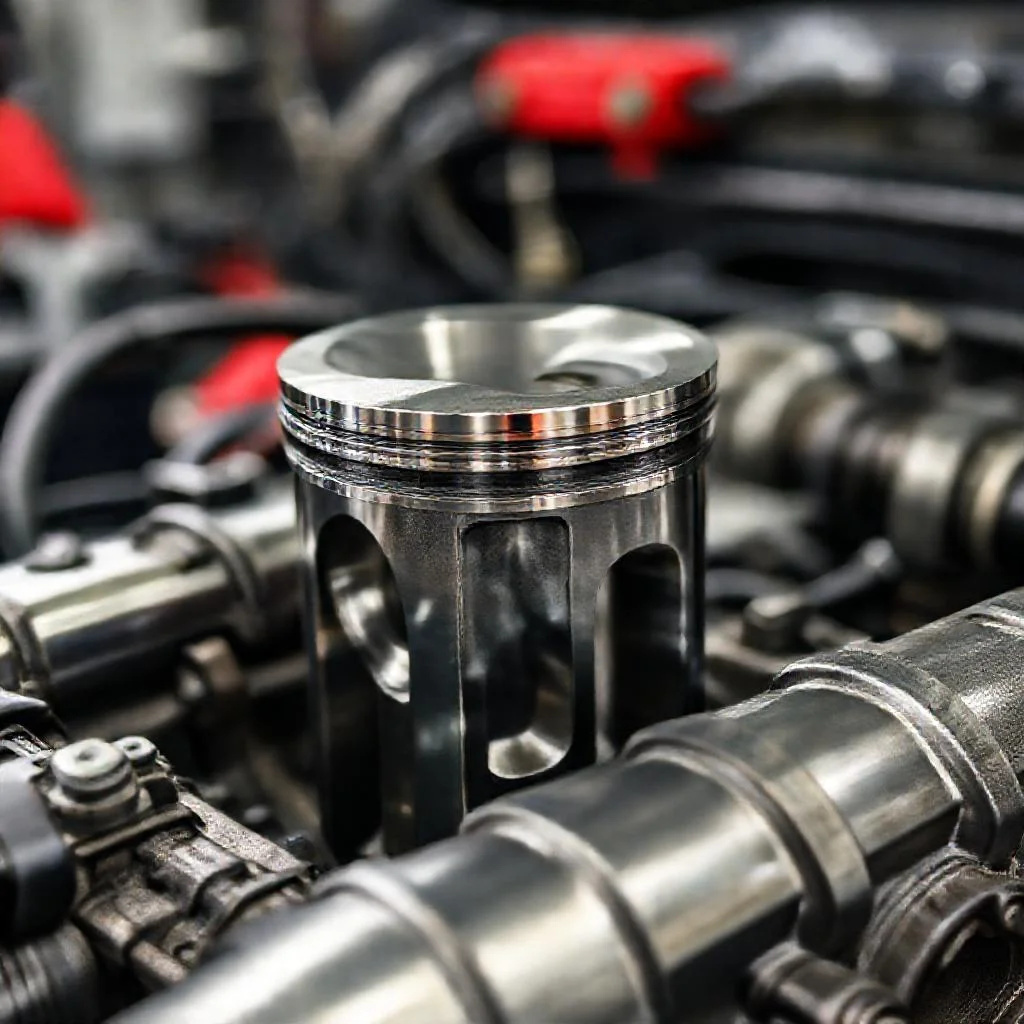

Кованый поршень — это не просто деталь, а самая нагруженная часть двигателя внутреннего сгорания. Чтобы понять его конструкцию, достаточно представить себе боксера, который принимает на себя тысячи ударов за раунд. Поршень работает в аду: температура в камере сгорания достигает 2000-2500 градусов Цельсия, а давление газов давит на днище с силой в несколько тонн. Обычный литой поршень из дешевого сплава просто не выдержит такого режима длительное время. Именно здесь на сцену выходит ковка.
Главное, что отличает кованый поршень от литого собрата, — это структура металла. При литье расплавленный алюминий заливают в форму, и он застывает, образуя пористую, неоднородную структуру. Внутри такого поршня есть микроскопические пустоты и раковины. Под нагрузкой эти дефекты становятся концентраторами напряжений — именно с них начинается трещина. Кованый поршень рождается иначе. Заготовку — алюминиевый пруток специального сплава — разогревают почти до температуры плавления, но не плавят. Затем мощнейший пресс, с усилием в несколько тысяч тонн, сдавливает и деформирует металл, заставляя его течь в полость штампа. Этот процесс называется изотермической штамповкой. Благодаря ему волокна металла не разрываются, а обтекают будущие формы поршня, уплотняя структуру на молекулярном уровне. Прочность детали возрастает на 30-40 процентов по сравнению с литьем.

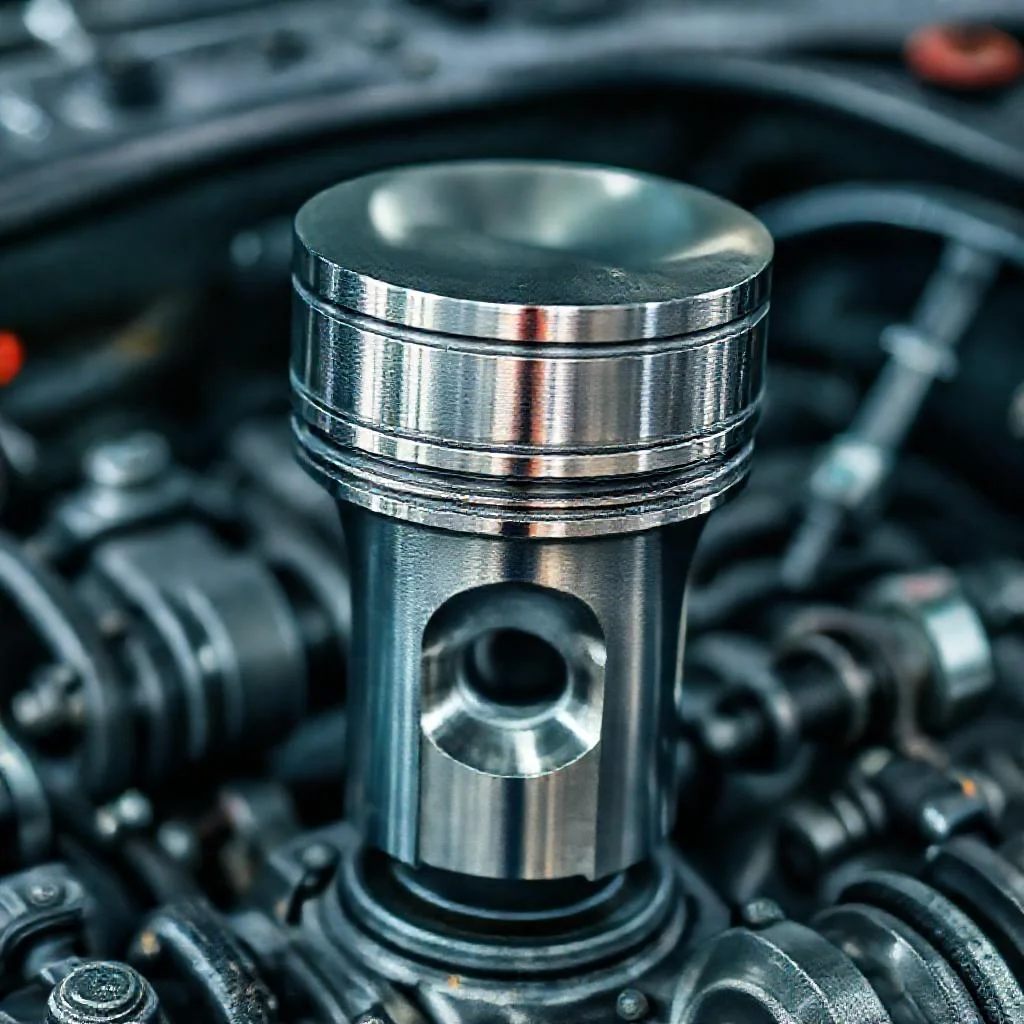

Конструкция кованого поршня — это инженерный баланс между легкостью и жесткостью. Условно его можно разделить на три части: днище, головка (жаровой пояс и кольца) и юбка. Днище принимает на себя весь удар взрыва топливно-воздушной смеси. На форсированных двигателях его часто усиливают специальными ребрами с внутренней стороны. Эти ребра работают как ребра жесткости на кузове автомобиля: они не дают днищу прогнуться под давлением и помогают отводить тепло в поршневой палец и масло.
Жаровой пояс — это верхняя часть поршня между днищем и верхним компрессионным кольцом. Здесь температура самая высокая, и кованый поршень зачастую имеет минимальный зазор между стенкой цилиндра. Почему это важно? Представьте, что поршень — это бегун в трубе. Он должен двигаться с минимальным люфтом, чтобы не терять энергию. У кованого поршня тепловое расширение более предсказуемо, чем у литого. Инженеры точно знают, на сколько миллиметров увеличится диаметр поршня при нагреве до 300 градусов. Это позволяет установить холодный зазор всего в 0.03-0.05 мм. Для сравнения: у литого поршня холодный зазор часто делают 0.08-0.1 мм, иначе на горячем двигателе его заклинит. Меньший зазор — выше компрессия, меньше шум и расход масла.
Канавки под компрессионные и маслосъемные кольца на кованых поршнях часто протачиваются уже после штамповки. Выполняются они с высокой точностью, под определенный регламент. Стандартная высота компрессионного кольца в современных моторах — 1.0 или 1.2 миллиметра. Тонкие кольца уменьшают трение и вес поршневой группы. Маслосъемное кольцо, которое стоит ниже, отвечает за то, чтобы снимать излишки масла со стенки цилиндра. Если оно выходит из строя, двигатель начинает «жрать масло» — это частая поломка на пробегах более 150 тысяч километров.
Юбка поршня — это направляющая часть. Она принимает боковые усилия, возникающие при перекладке поршня в верхней и нижней мертвых точках. Именно юбка изнашивается первой, если двигатель испытывает масляное голодание. На кованых поршнях юбку часто покрывают антифрикционным слоем. Это может быть графит или дисульфид молибдена. Такое покрытие работает как защитная пленка: при холодном пуске, когда масло еще не дошло до узлов трения, оно спасает от задира. Автомобильные нормы предписывают наличие такого покрытия для двигателей, работающих под нагрузкой, — например, по классификации API для тяжелых условий эксплуатации.
Внутри поршня есть еще один критически важный элемент — бобышки с отверстием под поршневой палец. Это место, где передается вся мощь двигателя на шатун. Нагрузка в зоне бобышек колоссальная, именно здесь часто происходит усталостное разрушение металла. В кованых поршнях отверстие под палец может смещаться относительно центра оси поршня. Такая конструкция называется «дезаксиальная» (от слова дезаксис — смещение оси). Смещение делают на 1-2 миллиметра в сторону нагруженной стенки цилиндра. Это решение снижает шум при перекладке поршня, который водитель может слышать как стук на холодном двигателе. Кстати, перекладка — это нормальный физический процесс: при подходе к верхней мертвой точке поршень прижимается к одной стенке цилиндра, а затем скачком уходит к противоположной. Со смещенным пальцем этот удар становится мягче.
Важный нюанс в конструкции — масляное охлаждение. Современные кованые поршни на форсированных дизелях и моторах с турбонаддувом с обратной стороны днища часто имеют специальный масляный канал. В него под давлением поступает масло из форсунок двигателя. Масло ходит внутри поршня, забирая избыток тепла от днища и отдавая его в картер. Без такого охлаждения температура поршня может превысить критический порог, и сплав потеряет свою твердость. Регламент замены масла напрямую влияет на работу этого узла: если масло старое, вязкое и содержит продукты износа, охлаждающий канал забивается нагаром. Поршень перегревается, и вероятность задира цилиндра становится катастрофически высокой.
Материалы для кованых поршней — это не просто алюминий. Используются сложные сплавы: алюминий-кремний (Al-Si) для обычных атмосферных моторов и алюминий-медь-магний (Al-Cu-Mg) для моторов с наддувом. Сплав Al-Cu-Mg отличается высокой жаропрочностью. Именно он применяется в двигателях автомобилей, работающих на кольцевых гонках или в спорткарах, где температура поршня может достигать 450 градусов Цельсия. Однако такие сплавы быстрее расширяются при нагреве, что требует более точного расчета холодных зазоров, чем для стандартных уличных машин.
Вес кованого поршня обычно меньше, чем у литого той же прочности. Облегчение происходит за счет более совершенной конструкции. Кованые поршни часто имеют более сложную геометрию юбки — например, бочкообразную форму. В холодном состоянии такая юбка уже, чем стенка цилиндра, а при прогреве она расширяется ровно настолько, чтобы зазор стал рабочим. Это позволяет избежать стука на холодном двигателе и сохранить высокую компрессию на горячем. Предел прочности кованого поршня на разрыв приближается к 350-400 МПа, тогда как у литого — около 250-280 МПа.
Настоящий регламент для эксплуатации поршневой группы прост. Двигатель должен выходить на рабочую температуру до начала активной нагрузки. Масляное голодание для кованого поршня так же смертельно, как и для литого: первыми сдаются бобышки и канавки под кольца. Это происходит из-за усталости металла при циклических нагрузках, а не из-за какой-то магии. Кованый поршень не решает всех проблем. Если забыть долить масло, или эксплуатировать мотор с детонацией (стук топлива при использовании бензина с низким октановым числом), то даже самая точная изотермическая штамповка не спасет. С таким поршнем можно наращивать мощность — увеличивать наддув, поднимать обороты, ставить агрессивный распредвал — и ресурс все равно останется приемлемым для спортивного применения. Но надежность в гражданском режиме напрямую зависит от термостата, помпы, масляного насоса и своевременного обслуживания. Никакой высокотехнологичный кованый поршень не заменит исправную систему охлаждения и качественное масло с допуском производителя мотора.
Таблица: Конструктивные параметры кованого поршня двигателя
В таблице ниже систематизированы ключевые технические характеристики и допуски, описывающие конструкцию кованого поршня, включая его геометрию, зазоры, используемые сплавы и типичную прочность. Данные строго соответствуют информации из текста статьи.
| Элемент конструкции / Параметр | Характеристика / Значение | Примечание (согласно тексту статьи) |
|---|---|---|
| Температура в камере сгорания | 2000-2500 °C | Условия работы поршня. |
| Холодный зазор (кованый поршень) | 0.03-0.05 мм | Меньший зазор обеспечивает высокую компрессию и низкий расход масла. |
| Холодный зазор (литой поршень) | 0.08-0.1 мм | Приведено для сравнения; больший зазор необходим из-за теплового расширения. |
| Смещение оси поршневого пальца (дезаксис) | 1-2 мм | Смещение в сторону нагруженной стенки цилиндра для снижения шума при перекладке. |
| Высота компрессионного кольца (стандартная) | 1.0 или 1.2 мм | Тонкие кольца уменьшают трение и вес поршневой группы. |
| Повышение прочности (кованый vs литой) | 30-40% | Благодаря изотермической штамповке и отсутствию микротрещин. |
| Предел прочности на разрыв (кованый) | 350-400 МПа | Для сравнения: у литого — 250-280 МПа. |
| Максимальная рабочая температура сплава (гоночные) | 450 °C | Для сплавов, используемых в спорткарах. |
| Материал для атмосферных моторов | Al-Si (Алюминий-Кремний) | Стандартный сплав. |
| Материал для моторов с наддувом | Al-Cu-Mg (Алюминий-Медь-Магний) | Обладает высокой жаропрочностью. |
| Тип антифрикционного покрытия юбки | Графит или дисульфид молибдена | Защищает от задиров при холодном пуске. |
| Метод производства | Изотермическая штамповка | Обеспечивает более плотную и однородную структуру металла. |
Частые вопросы по теме (FAQ)
В чем ключевое конструктивное отличие кованого поршня от литого?
Главное отличие — структура металла. При литье расплавленный алюминий образует пористую структуру с микроскопическими пустотами. Кованый поршень проходит изотермическую штамповку: разогретую заготовку сдавливают прессом усилием в несколько тысяч тонн. Это заставляет волокна металла обтекать форму, не разрываясь, и уплотняет структуру на молекулярном уровне. В результате прочность детали возрастает на 30-40% по сравнению с литьем.
Какая геометрия и зазоры у кованого поршня?
Благодаря предсказуемому тепловому расширению, холодный зазор у кованого поршня устанавливается всего 0.03-0.05 мм (у литого — 0.08-0.1 мм). Конструкция юбки часто имеет бочкообразную форму: в холодном состоянии она уже стенки цилиндра, а при прогреве расширяется ровно до рабочего зазора. Это позволяет избежать стука на холодном двигателе и сохранить высокую компрессию на горячем. Типичная высота компрессионного кольца в современных моторах составляет 1.0 или 1.2 миллиметра.
Для чего используется дезаксиальное смещение поршневого пальца?
В кованых поршнях отверстие под поршневой палец может смещаться на 1-2 миллиметра в сторону нагруженной стенки цилиндра. Такая конструкция называется дезаксиальной и служит для снижения шума при перекладке поршня (стук на холодном двигателе). Смещенный палец делает удар поршня о стенку цилиндра в верхней мертвой точке мягче и снижает нагрузку на деталь.
Какие материалы и сплавы применяются для изготовления кованых поршней?
В зависимости от назначения мотора используются разные сплавы. Для обычных атмосферных двигателей применяется сплав алюминий-кремний (Al-Si). Для моторов с наддувом, а также для спорткаров и кольцевых гонок, где температура поршня достигает 450 градусов Цельсия, используется жаропрочный сплав алюминий-медь-магний (Al-Cu-Mg). Предел прочности кованого поршня на разрыв достигает 350-400 МПа против 250-280 МПа у литого.
Какое масляное охлаждение предусмотрено в конструкции кованого поршня?
На форсированных дизелях и моторах с турбонаддувом кованые поршни часто имеют специальный масляный канал с обратной стороны днища. Масло под давлением из форсунок двигателя поступает в этот канал, циркулирует внутри поршня, забирая избыток тепла от днища. Если регламент замены масла нарушен, канал забивается нагаром, охлаждение прекращается, и вероятность задира цилиндра становится катастрофически высокой.
