Представьте себе оркестр, где каждый инструмент должен звучать слаженно. Впускной коллектор с изменяемой длиной — это дирижёр воздуха, который заставляет мотор петь на любой ноте. Вместо того чтобы раз и навсегда задать длину пути для воздуха, этот узел подстраивается под текущую нагрузку. На низких оборотах нужен длинный «коридор», чтобы воздух разгонялся и набирал инерцию. На высоких — короткий тракт, без потерь наполняющий цилиндры. Первым серийным автомобилем с такой системой стал Honda Civic Si 1989 года, хотя инженеры экспериментировали с этой идеей ещё в 1910-х.
Как это работает на практике? Возьмём два велосипеда. Один едет в гору — нужна низкая передача, тяга. Второй разгоняется по прямой — важна скорость. Примерно то же самое делает коллектор. Воздух в цилиндрах тоже имеет инерцию: он колеблется, как пружина. Если подобрать длину впускного канала так, чтобы волна давления подошла к клапану в момент его открытия, цилиндр наполнится лучше. Это называется резонансный наддув. Чем длиннее труба, тем ниже частота колебаний, и наоборот. Один фиксированный размер решает эту задачу только в узком диапазоне, а изменяемая геометрия — на всём диапазоне оборотов.
Сердце этой системы — заслонки, переключающие короткий и длинный тракт. Обычно они расположены внутри пластикового или алюминиевого корпуса. Управляет ими либо вакуумный сервопривод (старые авто), либо электрошаговый моторчик (современные). Например, на моторах Volkswagen серии EA888 заслонки открываются плавно при 3500-4000 об/мин, а на дизелях BMW N57 — при 2800. Контроллер двигателя (ECU) смотрит на дроссель, нагрузку и момент на коленвале, чтобы решить, когда переключиться. Если заглушить датчик — мотор потеряет 15-20% тяги на низах, зато на верхах станет чуть резвее.
По каким законам физики это работает? Допустим, длина ресивера 60 сантиметров. При 3000 об/мин волна давления бежит от клапана к дросселю и обратно за 2 миллисекунды. Если клапан открыт именно в этот момент — в цилиндр залетает дополнительная порция воздуха, повышая наполнение на 10-12%. Короткий канал длиной 30 сантиметров «настроен» на 6000 об/мин. Импульс частотой в 200 герц совпадает с рабочим циклом. Бензин смешивается с воздухом лучше, и мотор выдает пик мощности. На дизелях эта система тоже встречается, но там акцент на снижение сажи и шума при холодном пуске.

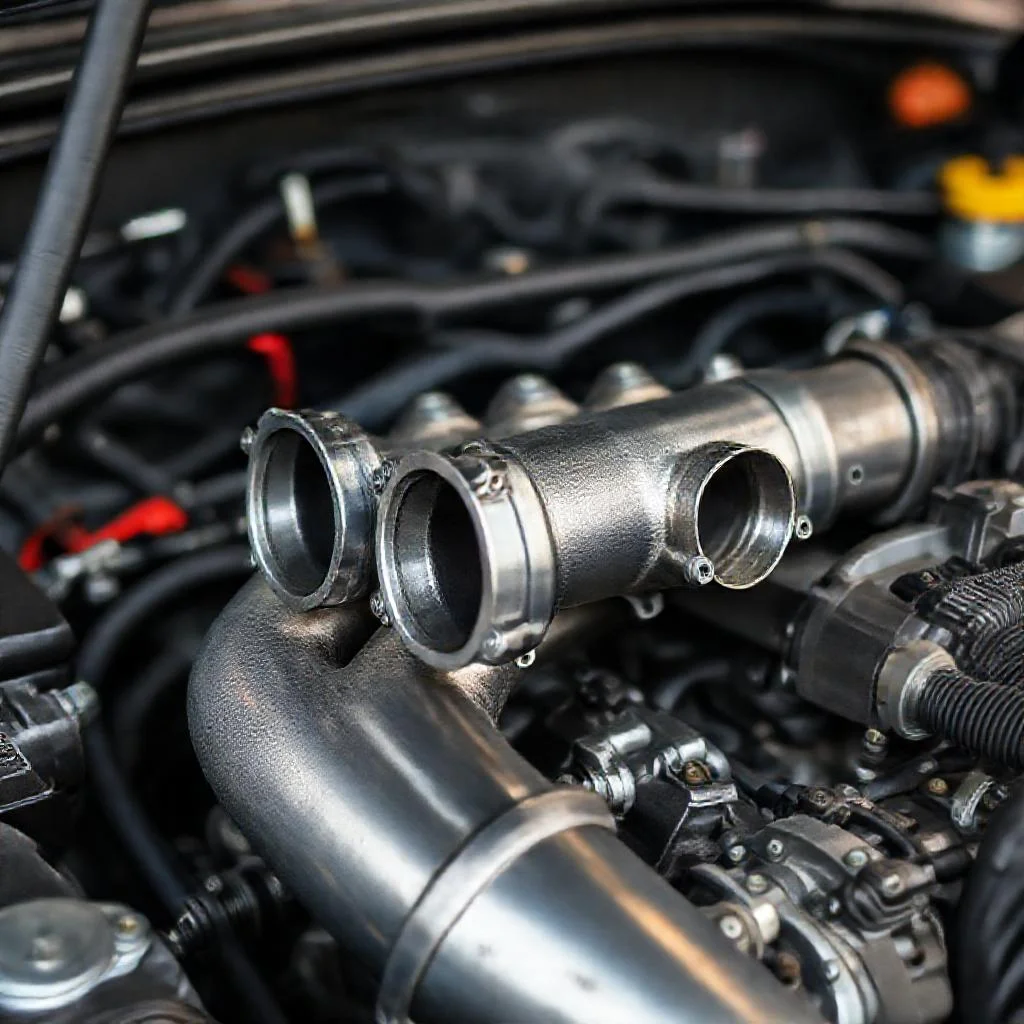

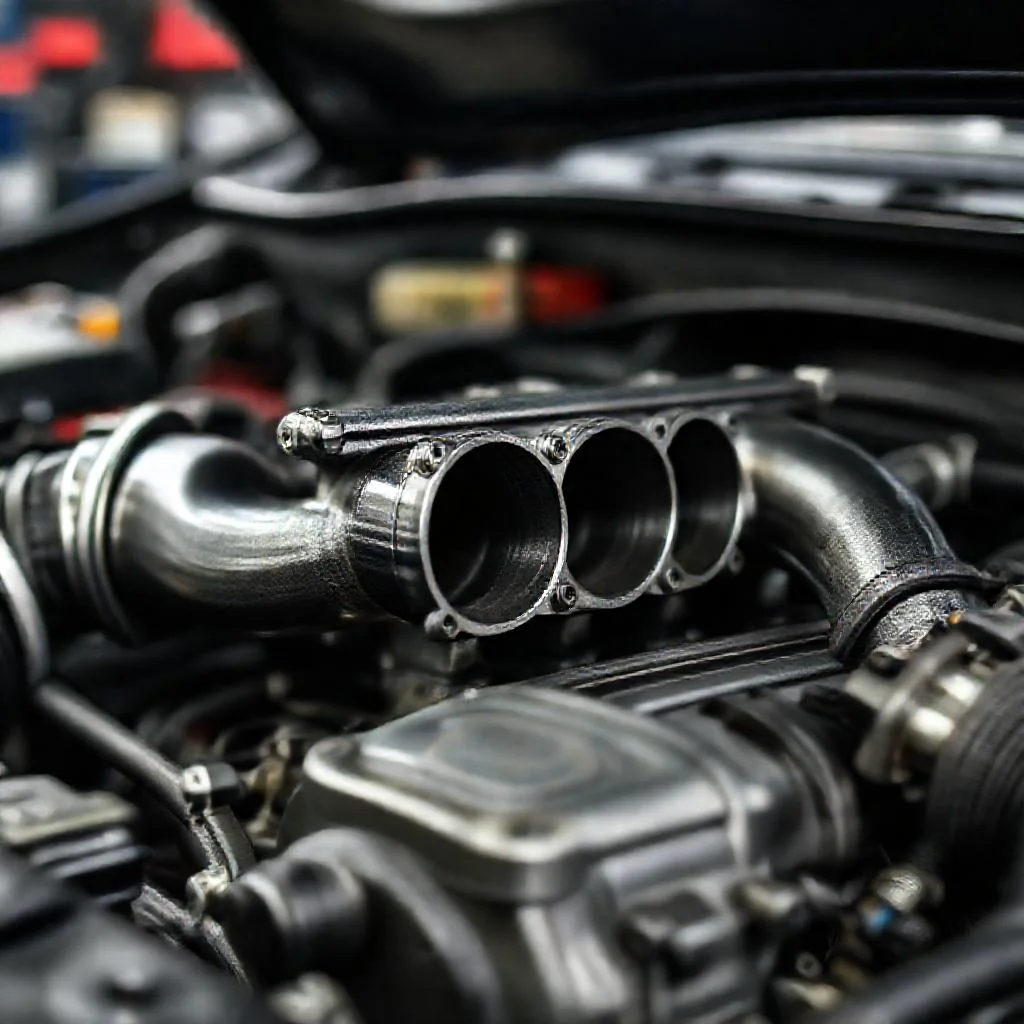

Устройство современного коллектора с изменяемой геометрией напоминает конструктор Lego. Основа — впускной ресивер (пластик или Mg/Al сплав). Внутри — два ряда каналов: длинные (для каждой пары цилиндров) и короткие — обходные. Заслонки представляют собой аккуратные лепестки, которые перекрывают «лишний путь». В дизелях ставят специальные вихревые заслонки — они закручивают воздух перед форсункой, улучшая смесеобразование. Распространённая проблема — закоксовывание заслонок на моторах с непосредственным впрыском: картерные газы оседают маслянистым налётом, и через 60-80 тысяч километров механизм закисает.
Регламенты обслуживания просты, но строги. На большинстве двигателей Toyota (серия 1ZZ-FE) и General Motors (Ecotec) заслонки интегрированы в пластиковый корпус — он меняется отдельно. Стоимость — от 12 до 35 тысяч рублей, плюс работа. Моторы BMW (N54, N55) имеют алюминиевые коллекторы с сервоприводом; чистку заслонок проводят каждые 50 тысяч километров, иначе появляются ошибки P2004-P2015. Закисшие оси ломают пластиковые втулки, и обломки попадают в цилиндры — капиталка обеспечена. Масляный туман в системе впуска — главный враг этой механики.
Как понять, что система сломалась? Типичные симптомы: провал на средних оборотах (около 3000-3500), когда заслонки переключаются рывком или застревают в промежуточном положении. Расход топлива растёт на 1.5-2 литра, а разгон становится вялым. На некоторых авто (Mitsubishi 4B11) заслонки ломаются и заклинивают — мотор перестаёт набирать обороты выше 3500. Диагностика — сканером OBD-II: смотреть параметр «Intake Runner Position» в реальном времени. Если значение застыло на 0% или 100% при разной нагрузке — механизм мёртв. Демонтаж и очистка карбклинером «Хеллоу Клин» или промывка ультразвуком — временная мера.
Почему инженеры так усложнили конструкцию, если можно было просто сделать короткий коллектор? Ответ в эластичности. Двигатель с изменяемой длиной впуска выдает 90% максимального крутящего момента в диапазоне от 2000 до 6000 об/мин. Обычный — только 50-60%. Это даёт ощущение тяги с самого низа, что критично для городских авто и внедорожников. Пример: Subaru EJ25 с системой i-AVLS. На малом газу воздух идёт длинным путём — машина не глохнет и трогается плавно. При ускорении заслонки открывают короткий тракт — наполнение растёт, и боксер показывает свои 230 сил без провалов.
С точки зрения материалов коллекторы разделяются на две эпохи. Алюминий — классика 90-х: тяжёлый, прочный, легко чистится. Пластик (нейлон, стеклонаполненный полиамид) — современный стандарт: он легче на 40%, меньше греется, дешевле в производстве. Например, Peugeot-Citroën (двигатели EP6) славятся тем, что пластиковый корпус трескается из-за перегрева — сварить можно, но гарантии нет. Металлические заслонки на осях из нержавейки ходят 150-200 тысяч километров в нормальных условиях при своевременной замене масла и чистке дроссельной заслонки каждые 30 тысяч.
Важное уточнение про резонансный наддув. Это не наддув от турбины или компрессора. Это естественное явление, когда воздух, двигаясь по трубе, создаёт избыточное давление в момент закрытия впускного клапана. Длина трубы подбирается так, чтобы положительная фаза волны совпала с открытием клапана. Самое смешное — многие водители путают это с турбоямой. На моторах с изменяемой длиной провала быть не должно: система «сглатывает» падение крутящего момента. Если же провал есть — смотрите на заслонки, они могли сломаться или застрять из-за нагара.
Кто лидирует по внедрению? Honda, Toyota, BMW, Volkswagen и Ford. У марки Ford на моторах 2.0 Duratec ST даже использовали ступенчатое переключение двух позиций. Современные двигатели, например, Mercedes M276, имеют три положения заслонок. Самые продвинутые — на моторах с турбонаддувом (например, Nissan VR30DDTT). Там заслонки переключают тракт не только для резонанса, но и для уменьшения сопротивления потоку при высоком давлении наддува. Получается, что даже турбомоторы без этого узла теряют 10-15% мощности на средних оборотах.
Техническое обслуживание требует внимательности. При замене масла рекомендуют проверять работу сервопривода: включить зажигание, нажать на газ — заслонки должны переключиться со звуком сухого шелеста. Если тишина — осмотреть привод. На авто с вакуумной системой (Audi 1.8T, VW Passat B5) часто рвётся диафрагма — мотор начинает работать с ошибкой и плавают обороты. Шланги вакуума легко заменить, запчасти копеечные. На дорогих авто (Mercedes, BMW) — только оригинальная электроника, замена дилера обойдётся в 50-80 тысяч рублей.
Последнее, что стоит знать: инженеры не просто дублируют путь для воздуха. Они используют вихревую технику. Длинные каналы создают вращающийся поток, который лучше смешивается с бензином при частичных нагрузках. Короткие — выдают максимум мощности, потому что скорость потока выше, наполнение больше. Это особенно важно для двигателей с непосредственным впрыском: чем лучше смесь, тем меньше нагара на форсунках. Смена тракта при 2000-3000 об/мин обеспечивает плавность езды в пробке и злость на трассе. Узел незаметен, но без него современный автомобиль потерял бы свою эластичность.
Таблица: Параметры и регламенты обслуживания системы впускного коллектора с изменяемой длиной
В таблице ниже приведены сводные технические данные, регламенты обслуживания и симптомы неисправностей, описанные в статье для различных типов двигателей. Все цифры, проценты и диагностические коды строго соответствуют исходному тексту.
| Параметр / Характеристика | Значение / Описание (из текста статьи) | Примечания / Модели (из текста статьи) |
|---|---|---|
| Переключение тракта (обороты) | 3500-4000 об/мин (плавно) | Volkswagen EA888 |
| Переключение тракта (обороты) | 2800 об/мин | BMW N57 (дизель) |
| Потеря тяги при отключении датчика | 15-20% на низких оборотах | Общее для системы |
| Повышение наполнения цилиндров (резонанс) | 10-12% | Пример с длиной ресивера 60 см при 3000 об/мин |
| Пик мощности (настройка короткого канала) | 6000 об/мин | Пример с длиной канала 30 см |
| Срок закоксовывания заслонок | 60-80 тысяч километров | Двигатели с непосредственным впрыском |
| Стоимость замены корпуса коллектора | От 12 до 35 тысяч рублей (плюс работа) | Toyota 1ZZ-FE, General Motors Ecotec |
| Регламент чистки заслонок (алюминиевый коллектор) | Каждые 50 тысяч километров | BMW N54, N55 |
| Диагностические коды неисправности | P2004-P2015 | Засорение/поломка заслонок на BMW |
| Рост расхода топлива (при неисправности) | На 1.5-2 литра | Общее для системы |
| Диапазон максимального момента (с системой) | 90% от 2000 до 6000 об/мин | Сравнение с обычным коллектором (50-60%) |
| Ресурс металлических заслонок (нержавейка) | 150-200 тысяч километров | При своевременном обслуживании |
| Регламент чистки дроссельной заслонки | Каждые 30 тысяч километров | Для продления ресурса системы |
| Потеря мощности на средних оборотах (без системы) | 10-15% | Турбомоторы без данного узла |
| Стоимость замены электроники (у дилера) | 50-80 тысяч рублей | Mercedes, BMW |
Частые вопросы по теме (FAQ)
Как работает впускной коллектор с изменяемой длиной?
Система использует заслонки, переключающие воздушный тракт между длинным и коротким каналами. На низких оборотах (например, до 3500 об/мин на моторах Volkswagen EA888) активируется длинный канал — воздух разгоняется, набирает инерцию, и за счет резонансного наддува наполнение цилиндров улучшается на 10-12%. На высоких оборотах (около 6000 об/мин) заслонки открывают короткий тракт, снижая сопротивление потоку и повышая пиковую мощность. Этим процессом управляет ECU (контроллер двигателя), ориентируясь на положение дросселя, нагрузку и момент на коленвале.
Какие типичные симптомы поломки системы?
Основные признаки: провал на средних оборотах (3000-3500), когда заслонки застревают или переключаются рывком; рост расхода топлива на 1.5-2 литра; вялый разгон. На некоторых авто, например Mitsubishi 4B11, заслонки могут заклинить — мотор перестает набирать обороты выше 3500. При диагностике сканером OBD-II смотрите параметр «Intake Runner Position»: если значение застыло на 0% или 100% при разной нагрузке, механизм вышел из строя. Характерные коды ошибок для BMW — P2004-P2015.
Какие двигатели и марки авто чаще всего оснащаются этой системой?
Лидеры по внедрению — Honda (первый серийный Honda Civic Si 1989 г.), Toyota (серия 1ZZ-FE), BMW (N54, N55, N57), Volkswagen (EA888), Ford (2.0 Duratec ST), Subaru (EJ25 с i-AVLS) и Mercedes (M276). Современные турбомоторы, например Nissan VR30DDTT, используют систему не только для резонанса, но и для снижения сопротивления потоку при высоком давлении наддува. Без этого узла турбомоторы теряют 10-15% мощности на средних оборотах.
Как обслуживать и ремонтировать коллектор с изменяемой геометрией?
На моторах Toyota (1ZZ-FE) и General Motors (Ecotec) заслонки интегрированы в пластиковый корпус — он меняется отдельно, стоимость от 12 до 35 тысяч рублей + работа. Для BMW (N54, N55) чистку заслонок проводят каждые 50 тыс. км. При замене масла проверяйте сервопривод: включите зажигание, нажмите газ — заслонки должны переключиться со звуком сухого шелеста. На вакуумных системах (Audi 1.8T, VW Passat B5) часто рвется диафрагма — шланги вакуума заменяются дешево. На Mercedes и BMW замена дилера электроники обойдется в 50-80 тысяч рублей.
Почему заслонки закоксовываются и как это предотвратить?
Главная причина — масляный туман от картерных газов, который оседает на заслонках в виде нагара. Это типично для моторов с непосредственным впрыском. Через 60-80 тысяч километров механизм может закиснуть. Профилактика: своевременная замена масла, чистка дроссельной заслонки каждые 30 тыс. км, и промывка заслонок коллектора (карбклинером «Хеллоу Клин» или ультразвуком). Если оси закисают и ломают пластиковые втулки, обломки могут попасть в цилиндры, что приведет к капитальному ремонту.
