Чистка дроссельной заслонки E-GAS на Лада Гранта: полное руководство
Дроссельная заслонка — это устройство, которое дозирует воздух, поступающий в двигатель. На Лада Гранта с 2011 года устанавливают электронную педаль газа и блок дросселя с электроприводом (система E-GAS). В отличие от старой механики, здесь нет тросика. Положение заслонки меняет электромоторчик, встроенный прямо в корпус.
Со временем на стенках узла и самой заслонке оседает маслянистая грязь. Она состоит из смеси пыли, картерных газов и частиц масла. Эта грязь нарушает расчет зазора. Даже миллиметр разницы между реальным положением и тем, что видит датчик, приводит к плавающим оборотам, рывкам и провалам.
Чистка узла помогает восстановить ровную работу холостого хода, улучшить отклик на газ и убрать «чеки» (ошибки P2135, P0507). Ниже подробно описан процесс для двигателя 21116 (8 клапанов) и 21126/21127 (16 клапанов). Разница минимальна — отличается только процедура демонтажа впускного патрубка.
Когда необходима чистка
Стандартный интервал обслуживания для Лада Гранта — каждые 30 000 — 40 000 км. Но это усредненные цифры. Эксплуатация в пыльных условиях или езда на непрогретом двигателе ускоряет загрязнение. Признаки, что пора чистить:
- Плавающие обороты на холостом ходу (стрелка тахометра гуляет от 600 до 1000 об/мин).
- Зависание оборотов при резком отпускании педали газа.
- Провалы при нажатии на газ, особенно на холодную.
- Неровный запуск двигателя, когда приходится держать педаль.
- На приборной панели загорается «Check Engine» с ошибками по цепи дроссельной заслонки.
Важно понимать: чистка не лечит механические повреждения или износ моторедуктора. Если заслонка болтается или электромотор не реагирует на команды ЭБУ, простая промывка не поможет.
Инструменты и материалы для работы
Для качественной очистки дросселя не потребуется специнструмента. Все необходимое есть в гараже у среднего автолюбителя. Собирайте заранее, чтобы не бегать за каждой мелочью.
Список необходимого:
- Очиститель дроссельной заслонки и карбюратора (аэрозольный баллон, около 400–500 мл). Подойдут составы Liqui Moly, Mannol, ABRO или «Хай-Гир». Не используйте ацетон, растворитель 646 или WD-40 — они портят защитное покрытие корпуса.
- Набор торцовых головок (Torx E8 или звездочка T-20/T-25 в зависимости от года выпуска). На ранних Грантах крышка дросселя на 8-гранник, на поздних — под T-25.
- Отвертка с плоским шлицем (средняя, для поддевания хомутов).
- Ветошь без ворса (микрофибра или старая майка).
- Кисточка с щетиной средней жесткости (позволяет добраться в трудные места).
- Перчатки (химикаты агрессивны для кожи).
- Новый уплотнительное кольцо (резиновый обжим) под корпус дросселя. Его номер в каталоге Лада: 21126-1148020-00. Стоит копейки, но экономить нельзя — подсохшая резина дает подсос воздуха.
- Прокладка впускного коллектора (если откручивается сам коллектор, но обычно достаточно снять только патрубок).
Дополнительно может понадобиться:
- Плоскогубцы (для ослабления хомутов, если они металлические ленточные).
- Смазка WD-40 или «Литол-24» для облегчения откручивания закисших болтов.
Пошаговая инструкция по чистке дроссельной заслонки Лада Гранта
Процесс состоит из этапов от подготовки до сборки и калибровки. Выполняйте последовательно, не торопясь. Машина должна быть холодной (двигатель остыл не менее 1 часа). Работайте при хорошем освещении.
- Подготовка автомобиля. Заглушите двигатель, снимите минусовую клемму с аккумулятора. Это сбросит адаптации и обезопасит электронику. Если нет ключа на 10, используйте головку. Подождите 2–3 минуты для снятия статики.
- Отсоединение воздушного тракта. Ослабьте хомут гофры воздушного фильтра (он идет от корпуса фильтра к дросселю). Снимите гофру. Для этого подденьте хомут отверткой и сдвиньте его. Открутите болты крепления корпуса воздушного фильтра (обычно 3 болта на 10). Отодвиньте фильтр в сторону, чтобы освободить доступ.
- Отключение электрики. Найдите фишку с проводами, которая идет на блок дросселя (сверху корпуса, со стороны левого крыла). Отщелкните защелку, аккуратно потяните колодку вверх. Не прикладывайте усилий, чтобы не сломать пластик.
- Снятие корпуса дроссельной заслонки. Открутите четыре болта крепления дросселя к впускному коллектору. На 8-клапанной Гранте это болты под Torx E8, на 16-клапанной — под T-25. Два болта сверху, два снизу (снизу труднее, используйте карданчик для удлинителя). Снимите корпус вместе с прокладкой. Если прокладка прилипла, аккуратно подденьте ее ножом, не повредив плоскости.

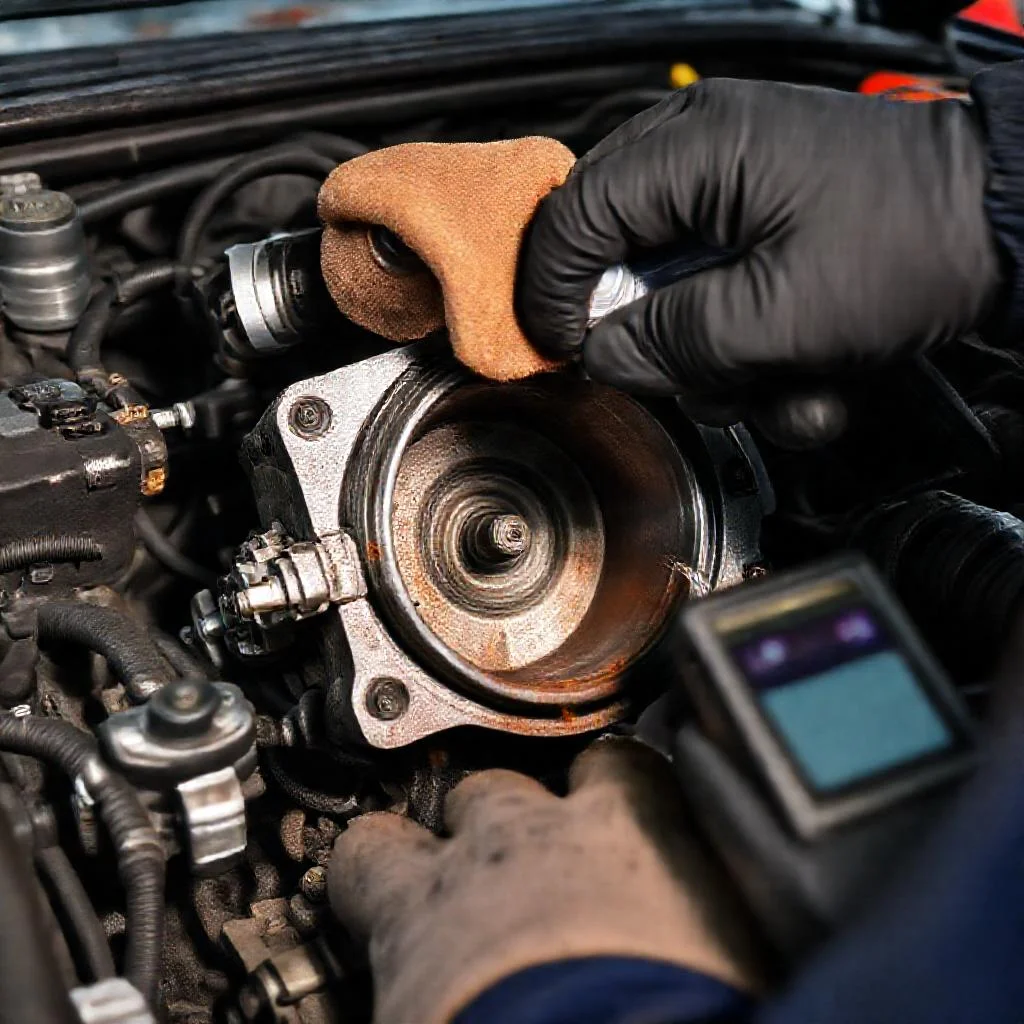

- Осмотр и первичная очистка. Осмотрите внутреннюю полость корпуса. На стенках будет слой черного маслянистого нагара. Сама заслонка (круглая пластина) покрыта налетом. ВАЖНО: НЕ пытайтесь сдвинуть заслонку пальцами, особенно при включенном зажигании — это ломает пластиковые шестерни привода. Заслонка должна открываться только штатным моторчиком. Если ее сорвать насильно, придется менять узел в сборе.

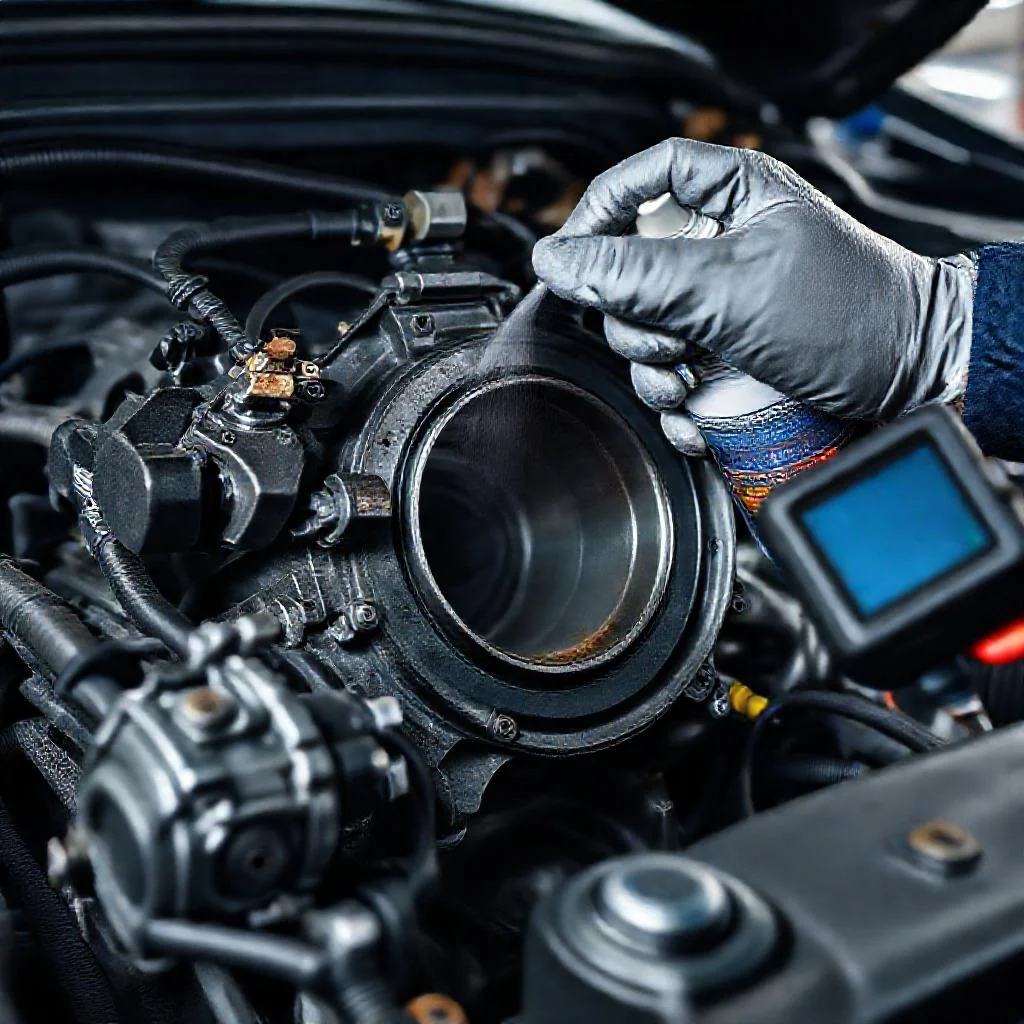

- Промывка каналов и заслонки. Возьмите баллон с очистителем. Снимите пластиковую трубочку с распылителя. Направьте струю в канал, где вращается заслонка, и на зазор между пластиной и стенкой. Брызгайте не жалея — жидкость размягчает нагар. Дайте постоять 2–3 минуты. Затем повторно опрыскайте. Темная грязь начнет стекать. Удалите ее кисточкой и ветошью (ветошь наматывайте на палец и проходите по окружности заслонки).
- Обработка труднодоступных мест. Удерживая корпус в руках, аккуратно проверните заслонку (небольшое движение пальцем допустимо только для того, чтобы открыть щель, но не прилагайте усилий!). Обычно мотопривод позволяет провернуть пластину на 5–10 градусов без нагрузки. Если чувствуется сильное сопротивление — лучше не трогать. Прочищайте через щель. На 16-клапанных моторах есть дополнительный канал холостого хода (маленькое отверстие рядом с заслонкой). Его тоже нужно промыть.
- Сборка и установка. Убедитесь, что весь растворитель испарился (оставьте корпус на 10 минут на воздухе). Если остался запах — не страшно. Поставьте новую прокладку на место. Установите корпус на коллектор, затяните болты крест-накрест моментом 10–12 Нм (примерно от руки ключом с небольшим усилием). Подключите электрическую колодку (должны щелкнуть защелки). Наденьте гофру воздушного фильтра, затяните хомуты.
- Подключение аккумулятора и калибровка. Подсоедините клемму аккумулятора. Включите зажигание (ключ в положение «включено»), но двигатель не заводите. Подождите 5–7 секунд, пока ЭБУ не сделает самодиагностику (услышите щелчки из блока дросселя — это электропривод выставляет заслонку в нулевое положение). Выключите зажигание. Повторите эту процедуру 2–3 раза. После этого заведите двигатель. Если обороты стабильные (около 750–800 об/мин), все сделано правильно.
Возможные проблемы после чистки и их решение
Даже при аккуратной работе могут возникнуть сложности. Самые частые ситуации:
- Обороты плавают или держатся на 1500–2000. Обычно это означает, что ЭБУ не обучился новому положению заслонки. Сделайте адаптацию через диагностический сканер (например, ELM327 с приложением OpenDiag). Либо проедьте 10–15 км спокойной езды — на большинстве Грант блок сам подстроится.
- Подсос воздуха. Если машина глохнет при отпускании педали, проверьте прокладку дросселя и все резиновые уплотнители на впуске. Используйте метод «пшиканья» очистителем по стыкам — изменение оборотов укажет на утечку.
- Ошибка P2135. Эта ошибка появляется, если датчики положения заслонки (их два) показывают рассогласование. Чаще всего из-за окисленных контактов фишки. Снимите колодку, обработайте контакты спиртом или специальным контактным спреем.
- Не заводится после сборки. Проверьте, не забыли ли подключить разъем электропривода. Если фишка на месте, сбросьте клемму на 5 минут и попробуйте снова.
Частые ошибки и важные предостережения
Чистка дросселя — простая процедура, но она может испортить машину, если не знать базовых правил:
- Запрещено прилагать усилия к заслонке. Внутри блока стоит пластмассовая шестерня и пружины. Если толкать заслонку жестко, они ломаются. Ремонт блока E-GAS отдельно не предусмотрен — меняется целиком (цена около 5–7 тысяч рублей).
- Не использовать ветошь с ворсом. Мелкие нитки остаются внутри канала и забивают калибровочное отверстие. Только микрофибра или безворсовые салфетки.
- Не чистить на горячую. Металл корпуса расширен, а пластик заслонки имеет другой коэффициент расширения. На горячем двигателе легко повредить покрытие и нарушить зазор.
- Проверяйте хомуты. Очень часто после сборки хомут гофры оказывается недотянутым, и воздух идет в обход фильтра.
- Не перетягивайте болты. Деформирование корпуса дросселя ведет к заеданию заслонки. Затягивайте с чувством, без рывков.
После завершения работ и успешного запуска двигателя рекомендую проверить показания датчика массового расхода воздуха (ДМРВ) через диагностику. Если после чистки дросселя расход топлива вырос — возможно, сбились адаптации или есть утечка. В норме через 50–100 км пробега параметры стабилизируются.
Чистка дроссельной заслонки — это базовая операция, доступная каждому. Она не требует специальных знаний, но требует внимательности. Если следовать алгоритму, работа займет не более 40 минут. Результат — ровная работа мотора, отсутствие рывков и более резвый отклик на педаль газа.
Таблица: Инструменты, материалы и артикулы для чистки дроссельной заслонки E-GAS на Лада Гранта
В данной таблице приведены все необходимые материалы, инструменты и оригинальные артикулы запчастей, которые указаны в тексте статьи. Соблюдение этого списка поможет избежать ошибок при выполнении регламентных работ по очистке дроссельного узла системы E-GAS на автомобилях Лада Гранта с двигателями 21116, 21126 и 21127.
| Категория | Наименование / Артикул | Примечание / Нюанс из статьи |
|---|---|---|
| Расходные материалы | Очиститель дроссельной заслонки и карбюратора (аэрозоль, 400–500 мл) | Рекомендованы: Liqui Moly, Mannol, ABRO или «Хай-Гир». Запрещено использовать ацетон, растворитель 646 и WD-40. |
| Уплотнительное кольцо (резиновый обжим) под корпус дросселя Артикул: 21126-1148020-00 |
Обязательна замена, старая прокладка дает подсос воздуха. Стоит копейки. | |
| Ветошь без ворса (микрофибра) | Использование ворсистой ткани запрещено — нитки забивают калибровочные отверстия. | |
| Инструмент | Набор торцовых головок и ключей | Для отключения клеммы АКБ нужна головка/ключ на 10. Для снятия корпуса воздушного фильтра — болты на 10. |
| Головка Torx E8 или звездочка T-20/T-25 | Зависит от года выпуска: на ранних Грантах — 8-гранник (E8), на поздних — T-25. Для 16-клапанных моторов — T-25. | |
| Отвертка с плоским шлицем | Для поддевания хомутов гофры воздушного фильтра. | |
| Кисточка со щетиной средней жесткости, перчатки | Кисточка нужна для труднодоступных мест. Перчатки обязательны (химикаты агрессивны для кожи). | |
| Дополнительно | Плоскогубцы | Для ослабления ленточных металлических хомутов. |
| Смазка WD-40 или «Литол-24» | Для облегчения откручивания закисших болтов крепления. | |
| Оригинальные артикулы | Уплотнительное кольцо дросселя: 21126-1148020-00 | Все артикулы строго соответствуют тексту. Прокладка впускного коллектора упомянута как опциональная (если снимается не только патрубок). |
| Прокладка впускного коллектора (опционально) |
Частые вопросы по теме (FAQ)
Какой номер прокладки дроссельной заслонки нужна для Лада Гранта?
Для замены при чистке требуется новый уплотнительное кольцо (резиновый обжим) под корпус дросселя. Его каталожный номер: 21126-1148020-00.
Какой очиститель можно использовать для дроссельной заслонки, а какой — нельзя?
Подходят аэрозольные очистители дроссельной заслонки и карбюратора объемом 400–500 мл от брендов Liqui Moly, Mannol, ABRO или «Хай-Гир». Запрещено использовать ацетон, растворитель 646 или WD-40 — они портят защитное покрытие корпуса.
Почему после чистки дросселя Лада Гранта обороты плавают или держатся на 1500–2000 об/мин?
Это значит, что ЭБУ не обучился новому положению заслонки. Нужно сделать адаптацию через диагностический сканер (например, ELM327 с приложением OpenDiag), либо проехать 10–15 км спокойной езды — на большинстве Грант блок подстроится сам.
Какую ошибку может выдать при загрязнении дросселя и как её убрать?
Чаще всего загорается «Check Engine» с ошибкой P2135. Она появляется, если датчики положения заслонки показывают рассогласование из-за окисленных контактов фишки. Решение: снять колодку, обработать контакты спиртом или специальным контактным спреем.
Что делать, если после сборки дросселя машина не заводится?
В первую очередь проверьте, подключен ли разъем электропривода к блоку дросселя. Если фишка на месте, сбросьте минусовую клемму с аккумулятора на 5 минут и попробуйте снова.
