В мире современных автомобильных двигателей воздух играет не меньшую роль, чем бензин или солярка. Особенно это справедливо для моторов, оснащенных турбонаддувом. Представьте себе легкие спортсмена, бегущего на длинную дистанцию: чем больше кислорода поступает в кровь, тем дольше и мощнее он может работать. Аналогично работает и двигатель: турбина сжимает воздух, чтобы запихнуть в цилиндры как можно больше кислорода для сгорания топлива.
Однако есть одна серьезная проблема — законы физики. Когда воздух сжимают (создают давление), он неизбежно нагревается. Это происходит не из-за магии, а из-за работы, которую совершает компрессор турбины. Нагретый воздух становится менее плотным и содержит меньше молекул кислорода на единицу объема. Более того, горячий воздух повышает температуру в камере сгорания, что провоцирует детонацию (неконтролируемый взрыв топливной смеси), которая способна буквально выбить днище поршня или разрушить перегородки между кольцами. Именно здесь на сцену выходит интеркулер.
Интеркулер — это, по сути, теплообменник. Его задача проста и гениальна: остудить сжатый турбиной воздух, сделав его более плотным и насыщенным кислородом, прежде чем он попадет во впускной коллектор и далее — в цилиндры. Снижение температуры воздуха всего на 10 градусов Цельсия может прибавить к мощности мотора от 3 до 5%. Конструктивно интеркулеры делятся на два основных типа: воздух-воздух и воздух-жидкость. Наиболее массовым решением на современных бензиновых и дизельных двигателях является именно интеркулер воздух-воздух. Это надежнее, проще и дешевле в производстве, хотя и имеет свои нюансы.
Физика процесса в примеры. Возьмем обычную ручную насосную шину для мяча. Если энергично накачать мяч, можно заметить, что нижняя часть насоса (возле штуцера) становится горячей. Это как раз и есть нагрев воздуха при сжатии. Примерно то же самое делает турбина, только в разы быстрее и сильнее. Интеркулер в этой системе выполняет роль радиатора, который стоит на пути разогретого «насоса».

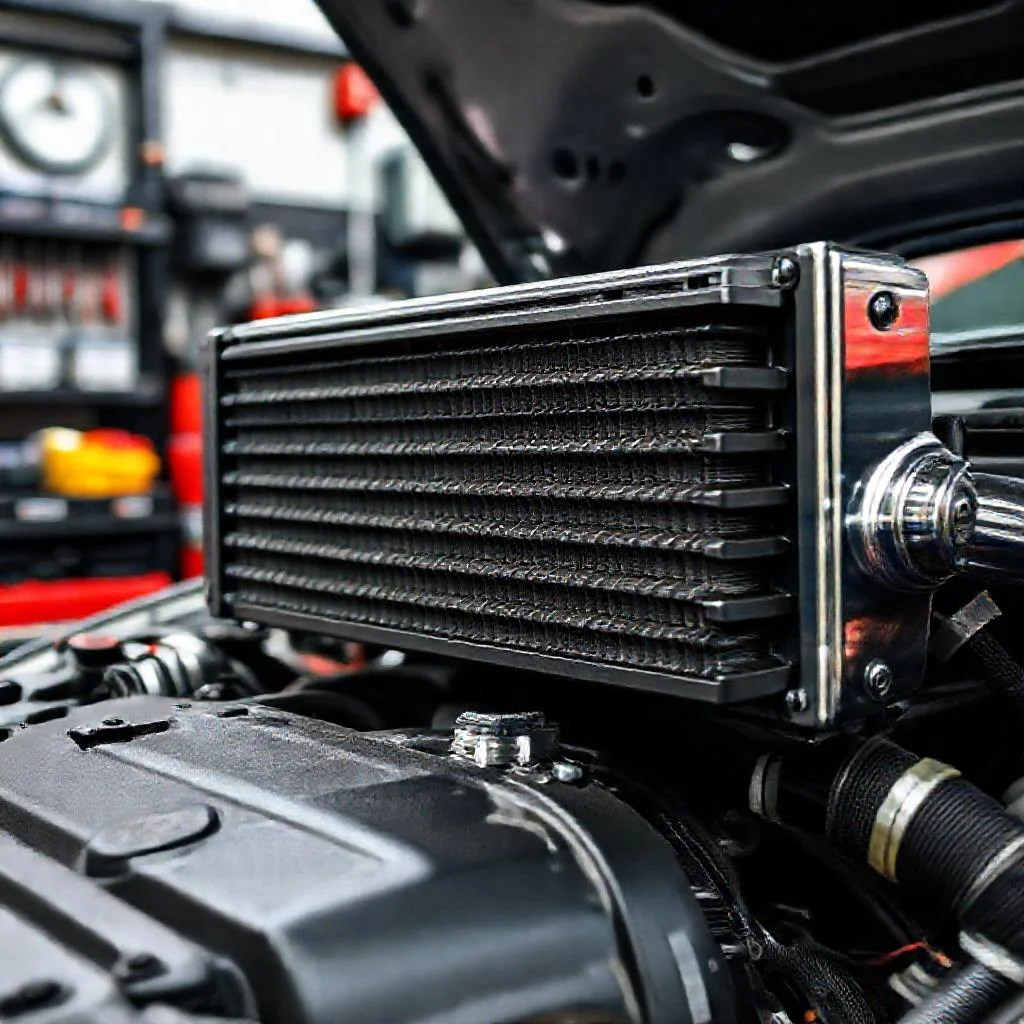

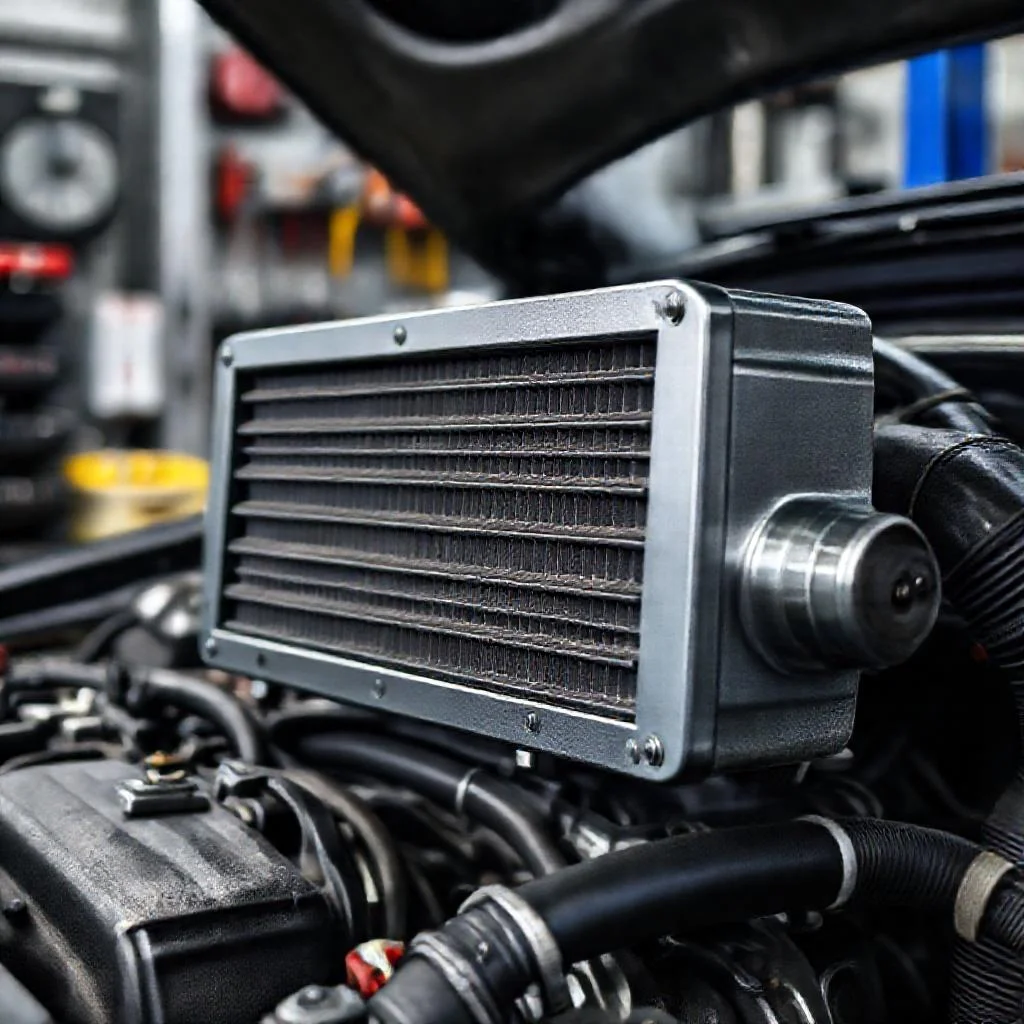

Устройство интеркулера воздух-воздух базируется на двух фундаментальных принципах теплообмена. Первый — площадь поверхности. Второй — разница температур. Внутри корпуса интеркулера находится сотовое ядро (core). Это не просто кусок металла. Сотовая структура для рассеивания тепла организована таким образом, чтобы горячий сжатый воздух проходил через множество тонких плоских каналов (трубок), омываемых снаружи встречным потоком атмосферного воздуха. Чем больше этих каналов и чем тоньше стенки, тем эффективнее отводится тепло. Внешняя поверхность этих трубок обычно покрыта гофрированными лентами (оребрением), которые увеличивают площадь контакта с холодным воздухом в несколько раз. Представьте батарею отопления в доме: если убрать секции и пластины, она будет греть слабо. Так и здесь — чем массивнее и «пушистее» с виду радиатор интеркулера, тем лучше он охлаждает.
Теперь о том, как именно движется воздух. Холодный поток набегает на интеркулер через решетку переднего бампера. Встречные массы воздуха проходят сквозь ребра ядра, забирая с собой тепловую энергию от стенок трубок. Сам сжатый воздух движется внутри этих трубок по сложной траектории. Часто конструкторы делают «коллектора» — полости с двух сторон интеркулера, которые распределяют поток равномерно по всем трубкам. Если поток будет идти только по центру, края радиатора останутся холодными и неэффективными. Поэтому качественный интеркулер всегда имеет два бачка: один для входа горячего воздуха (обычно со стороны турбины), второй для выхода охлажденного. Бачки могут быть пластиковыми (дешево, но хрупко) или алюминиевыми (надежно, лучше теплоотвод).
Почему турбированному мотору плохо без интеркулера. Попробуйте провести простой мысленный эксперимент. У вас есть турбомотор, который без интеркулера выдает 150 лошадиных сил. Турбина нагнетает воздух температурой 120–150 градусов Цельсия. Чтобы мотор работал стабильно и не детонировал, блок управления двигателем (ЭБУ) обедняет смесь или, наоборот, льет больше бензина для охлаждения цилиндров. Это впустую тратит топливо. Когда в системе появляется исправный интеркулер, температура наддува падает до 40–60 градусов. Плотность воздуха возрастает, смесь становится богаче кислородом. Как итог — мотор выдает те же 150 сил на меньшем топливе и с меньшим риском разрушения поршневой группы.
Иногда владельцы зачем-то убирают штатный интеркулер, ставя вместо него «прямые трубы» (так называемый холодный впуск без теплообменника). Это смертельная ошибка. В жаркую погоду температура воздуха на выходе из турбины может достигать 180–200 градусов. Если такой воздух отправить прямо в двигатель, начнется калильное зажигание и детонация, которая способна расколоть поршень керамической крошкой от нагара. Разумнее потратиться на тюнинговый интеркулер с увеличенным объемом ядра, чем лишать автомобиль охлаждения вовсе.
Технические детали и регламенты осмотра. Интеркулер воздух-воздух — устройство неприхотливое, но не вечное. У него нет движущихся частей, изнашивающихся как сальники. Однако есть две главные беды: потеря герметичности и забивание.
Герметичность нарушается либо из-за механического повреждения (камень, сильный удар колесом), либо из-за усталости пластика в месте соединения бачков с ядром. Даже маленькая трещина или дырка диаметром 1–2 мм превращает работу турбины в бесполезный шум: часть сжатого воздуха уходит в атмосферу. Мотор теряет тягу, особенно на высоких оборотах, и начинает тупить. Проверить это можно простым способом: заглушить мотор, найти соединения интеркулера и подуть в него ртом или слабым напором компрессора. Если воздух выходит где-то, кроме штатных патрубков — нужен ремонт или замена.
Вторая проблема — забивание. Снаружи интеркулер забивается насекомыми, тополиным пухом, грязью и дорожной солью. Эта каша оседает между ребрами сотовой структуры и блокирует поток холодного воздуха. Эффективность охлаждения резко падает. Регламент обслуживания прост: раз в год или каждые 15–20 тысяч километров необходимо промывать его наружную часть. Делать это нужно аккуратно, водой из шланга со средним напором, направляя струю перпендикулярно ребрам, чтобы не загнуть тонкие алюминиевые пластины. Гнуть ребра — значит сознательно ухудшать охлаждение на 10–20%.
Внутри ядра интеркулера скапливается масляный туман. Даже на исправном двигателе небольшое количество масла неизбежно уносится из системы вентиляции картера (газы прорываются в наддув). Масло оседает на стенках трубок, смешивается с пылью и образует кокс. Это снижает сечение канала, ухудшает прохождение воздуха. Удалить масляные отложения можно промывкой специальными химическими составами или обычным очистителем карбюратора, но только после демонтажа интеркулера с машины.
Как интеркулера выходят из строя и что при этом чувствуется. Типичная ситуация для владельца подержанного дизеля: едет машина вяло, расход солярки подскочил, а в зеркале заднего вида ничего не дымит сизым цветом. Часто корень проблем — именно в интеркулере или его патрубках. Резинки-шланги, соединяющие турбину, интеркулер и впускной коллектор, со временем размягчаются от масла и температуры, надуваются как шарики. Под давлением они могут расслаиваться изнутри, забивая проход лохмотьями резины. Внешне патрубок может выглядеть идеально, но на ощупь быть мягким как тряпочка. Решение — полная замена на силиконовые армированные патрубки или новые оригинальные резиновые.
Если речь идет об алюминиевых заводских интеркулерах на мощных моторах (2.0 TSI или дизелях 3.0 TDI), иногда лопаются сварные швы на бачках из-за вибраций и постоянного расширения при нагреве. Мотор начинает свистеть при нажатии газа, а машина перестает «ехать». Свист — это потеря наддува через трещину.
Практические рекомендации для гаража. При плановом осмотре под капотом каждому владельцу стоит выполнить элементарную проверку. Сожмите рукой патрубок между интеркулером и дроссельной заслонкой (или впускным коллектором). Он должен быть упругим, не проминаться до соприкосновения стенок. Если патрубок легко сплющивается до нуля — внутри, скорее всего, масляная пленка и размягченная резина. Давление раздует его, как воздушный шарик, и эффективного охлаждения не будет. Нормой считается, если патрубок сжимается с некоторым усилием и расправляется обратно.
Еще один важный момент: расположение интеркулера. На большинстве автомобилей он стоит в нижней части переднего бампера, в зоне риска. При сильном ударе о сугроб или бетонный выступ интеркулер деформируется даже раньше, чем лопнет бампер. Поврежденное ядро перестает выполнять свои функции. Даже если нет видимых трещин, смятые трубки не дают воздуху проходить равномерно. Поэтому осенью или после зимней эксплуатации полезно заглядывать под бампер и оценивать состояние «бочки» (так механики часто называют интеркулер из-за его формы на некоторых моделях).
Подводя итог, можно сказать, что интеркулер воздух-воздух является незаменимым звеном в цепи наддува. Он не производит мощность сам по себе, но именно от его исправности зависит, сможет ли двигатель реализовать весь потенциал воздуха, сжатого турбиной. Пренебрежение этим узлом ведет к повышению расхода топлива, потере динамики и, в тяжелых случаях, к дорогостоящему капитальному ремонту из-за детонации. Своевременная промывка, проверка герметичности и замена изношенных патрубков — залог долгой жизни турбомотора.
Таблица: Основные параметры, неисправности и регламент обслуживания интеркулера воздух-воздух
В таблице ниже систематизированы ключевые технические и эксплуатационные данные, упомянутые в статье, включая рабочие температуры, критически важные цифры прироста мощности, периодичность обслуживания и типичные признаки неисправности ядра и патрубков интеркулера.
| Параметр / Узел | Значение / Характеристика | Примечание (по тексту статьи) |
|---|---|---|
| Температура наддува без интеркулера | 120–150 °C | Температура воздуха на выходе из турбины при отсутствии охлаждения. |
| Критическая температура впуска | 180–200 °C | Температура, при которой начинается калильное зажигание и разрушение поршня. |
| Температура наддува с исправным интеркулером | 40–60 °C | Нормальная температура охлажденного воздуха после интеркулера. |
| Прирост мощности при снижении температуры | 3–5% | Прибавка мощности на каждые 10 °C снижения температуры впускаемого воздуха. |
| Материал бачков (коллекторов) | Пластик или алюминий | Пластик — дешево, но хрупко. Алюминий — надежно, лучше теплоотвод. |
| Материал сердцевины (ядра) | Алюминий (с оребрением) | Тонкие плоские каналы с гофрированными лентами для увеличения площади охлаждения. |
| Выход из строя сварных швов | Типично для алюминиевых интеркулеров на моторах 2.0 TSI или 3.0 TDI | Лопаются из-за вибраций и расширения при нагреве. Симптом — свист при нажатии газа. |
| Потеря герметичности (трещина/дырка) | диаметром 1–2 мм | Критический размер отверстия для потери наддува и тяги на высоких оборотах. |
| Периодичность наружной промывки | Раз в год или каждые 15–20 тыс. км | Регламент для удаления насекомых, пуха, соли и грязи между ребрами. |
| Снижение эффективности при забитых ребрах | 10–20% | Потеря эффективности охлаждения при погнутых или забитых пластинах оребрения. |
| Внутреннее загрязнение | Масляный туман + пыль = кокс | Отложения от системы вентиляции картера. Удаляется только при демонтаже промывкой химией или очистителем карбюратора. |
| Проверка патрубков | Патрубок должен быть упругим | Если легко сплющивается рукой до нуля — требуется замена на силиконовые армированные или новые оригинальные. |
| Расположение в автомобиле | В нижней части переднего бампера | Зона риска: деформируется при ударе о сугроб или бетонный выступ даже раньше бампера. |
Частые вопросы по теме (FAQ)
Из чего состоит и как работает интеркулер воздух-воздух?
Устройство интеркулера воздух-воздух базируется на двух фундаментальных принципах теплообмена: площадь поверхности и разница температур. Внутри корпуса находится сотовое ядро (core), через которое проходит горячий сжатый воздух от турбины. Воздух движется по множеству тонких плоских каналов (трубок), омываемых снаружи встречным потоком атмосферного воздуха. Внешняя поверхность трубок покрыта гофрированными лентами (оребрением) для увеличения площади контакта. Холодный поток набегает на интеркулер через решетку переднего бампера, проходя сквозь ребра ядра и забирая тепловую энергию. С двух сторон интеркулера расположены бачки (коллектора) для равномерного распределения потока: один для входа горячего воздуха, второй для выхода охлажденного. Бачки могут быть пластиковыми или алюминиевыми.
Почему интеркулер так важен для турбированного двигателя?
Турбина нагнетает воздух температурой 120–150 градусов Цельсия (в жаркую погоду до 180–200 градусов). Без интеркулера блок управления двигателем (ЭБУ) вынужден лить больше топлива для охлаждения цилиндров и предотвращать детонацию, что впустую тратит топливо. Когда в системе есть исправный интеркулер воздух-воздух, температура наддува падает до 40–60 градусов. Плотность воздуха возрастает, смесь становится богаче кислородом. Это позволяет мотору выдавать ту же мощность на меньшем топливе и с меньшим риском разрушения поршневой группы. Снижение температуры воздуха всего на 10 градусов Цельсия может прибавить к мощности мотора от 3 до 5%.
Как часто нужно обслуживать интеркулер и какие есть регламенты?
Регламент обслуживания прост: раз в год или каждые 15–20 тысяч километров необходимо промывать его наружную часть. Снаружи интеркулер забивается насекомыми, тополиным пухом, грязью и дорожной солью, которые блокируют поток холодного воздуха. Промывку нужно делать аккуратно водой из шланга со средним напором, направляя струю перпендикулярно ребрам, чтобы не загнуть тонкие алюминиевые пластины. Гнуть ребра — значит сознательно ухудшать охлаждение на 10–20%. Внутри ядра скапливается масляный туман, который оседает на стенках трубок и образует кокс. Удалить масляные отложения можно промывкой специальными химическими составами или обычным очистителем карбюратора, но только после демонтажа интеркулера с машины.
Как проверить, что интеркулер или его патрубки неисправны?
Проверить герметичность можно простым способом: заглушить мотор, найти соединения интеркулера и подуть в него ртом или слабым напором компрессора. Если воздух выходит где-то, кроме штатных патрубков — нужен ремонт или замена. Также при плановом осмотре нужно сжать рукой патрубок между интеркулером и дроссельной заслонкой (или впускным коллектором). Он должен быть упругим и не проминаться до соприкосновения стенок. Если патрубок легко сплющивается до нуля — внутри, скорее всего, масляная пленка и размягченная резина, и давление будет раздувать его как воздушный шарик. Также характерными признаками неисправности являются потеря тяги на высоких оборотах, повышенный расход топлива и свист при нажатии газа, который указывает на потерю наддува через трещину.
Какие бывают неисправности интеркулера и их последствия?
Типичная ситуация для владельца подержанного дизеля: машина едет вяло, расход солярки подскочил, но не дымит сизым цветом. Часто корень проблем — в интеркулере или его патрубках. Даже маленькая трещина или дырка диаметром 1–2 мм превращает работу турбины в бесполезный шум: часть сжатого воздуха уходит в атмосферу. Резинки-шланги со временем размягчаются от масла и температуры, надуваются как шарики и могут расслаиваться изнутри, забивая проход лохмотьями резины. На мощных моторах (2.0 TSI или дизелях 3.0 TDI) иногда лопаются сварные швы на бачках из-за вибраций. Поврежденное ядро от удара (например, о сугроб или выступ, даже раньше, чем лопнет бампер) с смятыми трубками не дает воздуху проходить равномерно.
