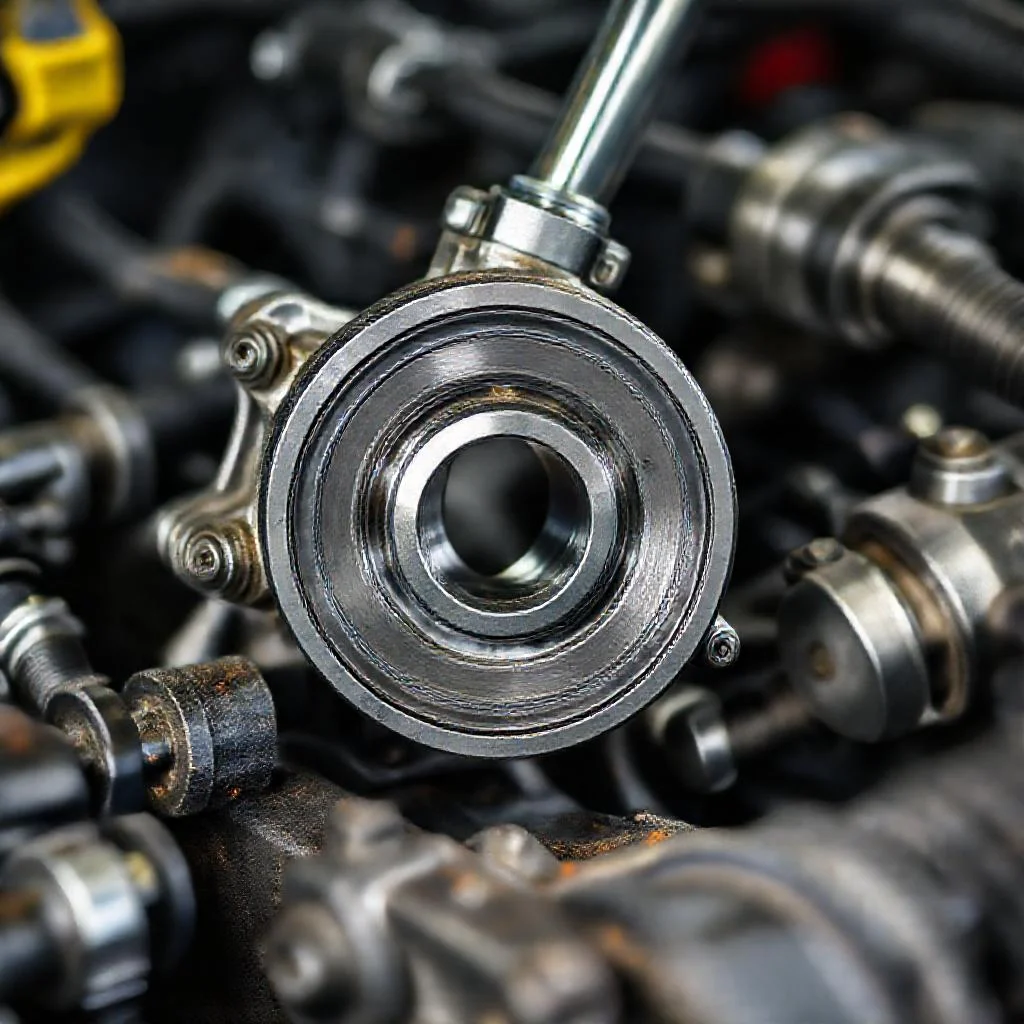

Гидравлический выжимной подшипник — деталь, которая объединяет в себе два узла: рабочий цилиндр сцепления и радиально-упорный подшипник. В профессиональной среде эту конструкцию называют Concentric Slave Cylinder (CSC). Конструкторы разместили цилиндр прямо на первичном валу коробки передач, а поршень этого цилиндра одновременно является обоймой подшипника. Такое решение позволило избавиться от вилки выжима сцепления и внешнего тросика или гидравлической магистрали, что сократило число точек утечки рабочей жидкости.
Представь себе обычный медицинский шприц, в котором вместо иглы установлен металлический шарик. Если надавить на поршень, жидкость толкает шарик, и тот воздействует на пластину. В CSC всё происходит аналогично: тормозная жидкость (Dot 4 или Dot 5.1) поступает от главного цилиндра сцепления в полость концентрического цилиндра. Под давлением поршень с упорным подшипником надвигается на корзину сцепления, отжимая лепестки диафрагменной пружины. Как только водитель отпускает педаль, давление падает, и возвратная пружина отводит подшипник назад, восстанавливая зазор.

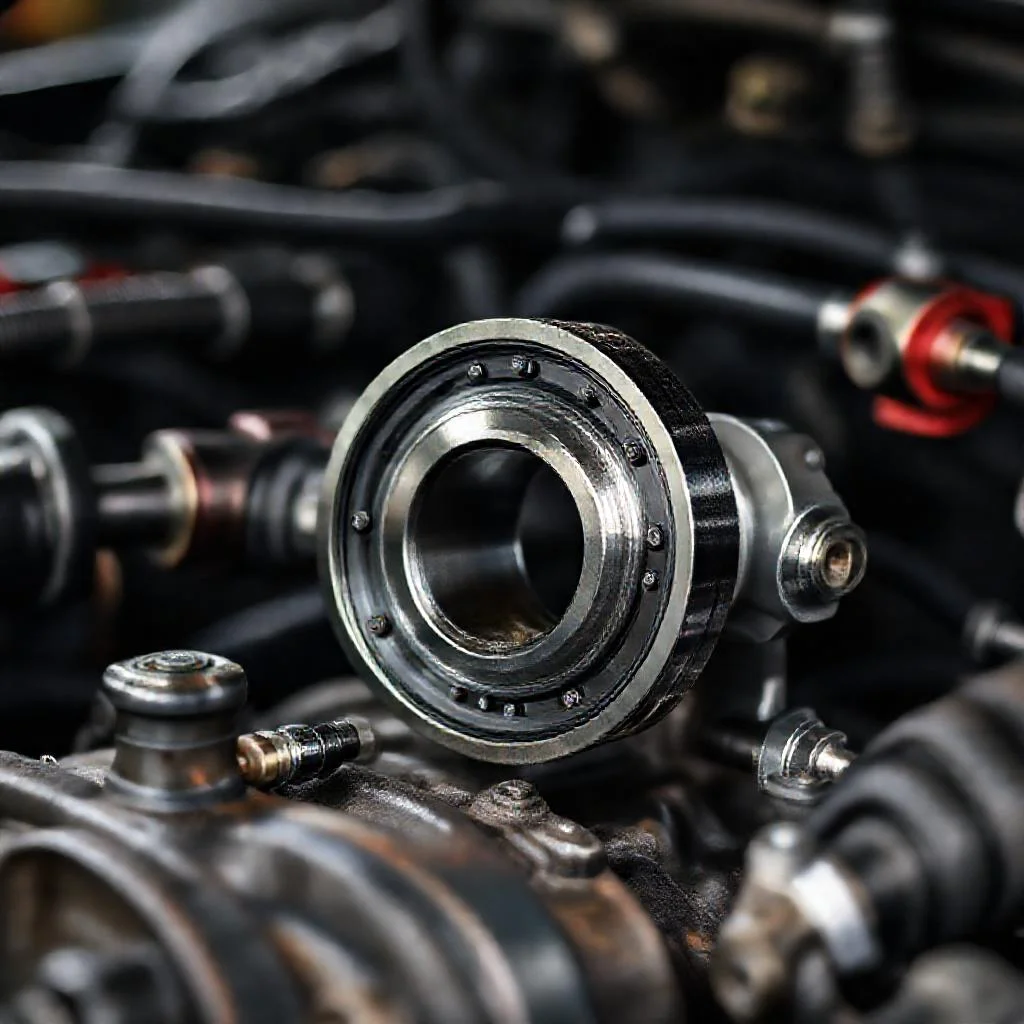

Внутренняя конструкция CSC напоминает бутерброд. Снаружи деталь — это алюминиевый корпус с каналом подвода жидкости. Внутри корпуса находится полость с уплотнительными кольцами. Между поршнем и корпусом стоят манжеты, обычно из PTFE или нитрила. Они не дают жидкости вытечь даже под давлением до 40–50 бар. Сам подшипник — закрытый радиально-упорный тип со стальными шариками и полимерным сепаратором. Он способен воспринимать осевую нагрузку, которая возникает при нажатии педали, и при этом проворачиваться вместе с корзиной сцепления, пока двигатель работает на холостых оборотах.
Для наглядной аналогии возьмём работу тормозов. Когда водитель давит на педаль тормоза, главный цилиндр создаёт давление, которое передаётся на суппорты. Поршни суппорта прижимают колодки к диску. CSC работает по тому же гидравлическому принципу, только вместо колодок и диска участвуют подшипник и лепестки корзины. Если бы не было гидравлики, водителю пришлось бы прилагать усилие в десятки килограммов, чтобы отжать фрикционный диск. CSC с гидроусилением снижает это усилие до 3–5 кг.
Интеграция рабочего цилиндра и радиально-упорного подшипника позволила полностью убрать механическую вилку. Прежние механизмы страдали от износа втулок вилки, появления люфта и неравномерного выжима. У CSC этой проблемы нет: подшипник давит на корзину строго по центру, без перекосов. Это продлевает ресурс лепестков диафрагменной пружины и всего сцепления в среднем на 30–40 тысяч километров.
С точки зрения жидкости CSC использует те же составы, что и гидропривод тормозов. Спецификации DOT 4 или DOT 5.1 с низкой гигроскопичностью здесь обязательны. Если залить жидкость DOT 3, она быстрее наберёт влагу, и внутри канала начнётся коррозия. Корпус CSC алюминиевый, продукты коррозии царапают зеркало цилиндра, и манжеты выходят из строя. Даже если визуально жидкость чистая, менять её нужно строго по регламенту производителя, обычно раз в два года или после 40–60 тысяч километров. Для автомобилей группы VW (MQB и PQ35) допуск TL 730 (VW 501 14) является базовым требованием к жидкости.
Характерная поломка CSC — внутренняя утечка. Водитель начинает замечать, что педаль сцепления становится «ватной» и проваливается до пола. Если заглянуть под машину, на стыке КПП и двигателя можно увидеть потёки тормозной жидкости. Усталость уплотнительного кольца или микротрещина корпуса — основная причина. Замена CSC требует снятия коробки передач, потому что узел крепится болтами внутри колокола КПП. Средняя стоимость работ на СТО начинается от 8–10 тысяч рублей, не считая цены самого подшипника (2–5 тысяч).
Важный аспект — предотвращение перегрева. Когда водитель держит педаль сцепления выжатой на светофоре, подшипник CSC продолжает давить на лепестки корзины. Тепло от маховика и корзины через подшипник передаётся в корпус цилиндра. Если жидкость закипит, на поршне образуется паровая пробка, и ход педали пропадёт. Вот почему производители рекомендуют не держать ногу на педали сцепления дольше 10–15 секунд. В автомобилях с адаптивным «старт-стоп» частота срабатываний выше, и требования к качеству жидкости возрастают — там лучше переходить на DOT 5.1 с температурой кипения «сухой» жидкости не ниже 260°C.
При диагностике CSC мастер просит нажать педаль и оценивает свободный ход. Если ход увеличен, а уровень жидкости в бачке главного цилиндра падает, виновата утечка именно в CSC. Иногда путают с износом лепестков корзины — это даёт похожий эффект. Проверка простая: шланг системы сцепления зажимают струбциной, и если педаль стала жёсткой, проблема точно в CSC. Если педаль остаётся мягкой, виноват главный цилиндр сцепления.
Сборка нового CSC требует соблюдения точности. При установке нельзя допускать перекосов — подшипник должен идти строго параллельно корзине. Даже миллиметровый перекос создаёт неравномерный износ шариков и манжет. Перед монтажом цилиндр нужно прокачать, чтобы воздух из магистрали вышел. Заводские допуски зазора между подшипником и лепестками составляют 0,5–2 мм. Если зазор меньше, сцепление будет пробуксовывать на прогретом двигателе. Если больше — ход педали станет слишком длинным, а выключение — неполным.
Ресурс CSC напрямую зависит от манеры езды. Агрессивные старты с пробуксовкой сцепления перегревают узел. Плавание в пробках с частым нажатием педали увеличивает цикл срабатываний. Средний ресурс заводской детали на современных авто (Renault, Peugeot, Kia) — 100–150 тысяч километров. На BMW и Audi с мехатроникой s tronic ресурс ниже — около 80–90 тысяч из-за более высокого давления в системе (до 70 бар).
Коррозия поршня — скрытая угроза. Если автомобиль долго стоит в сыром гараже, на алюминиевом поршне появляется белый налёт — оксид алюминия. Он действует как абразив, перетирая манжету. Чтобы этого избежать, менять жидкость нужно строго по регламенту ТО. Свежая жидкость имеет ингибиторы коррозии, которые пассивируют алюминий. Вовремя заменённая жидкость с допуском SAE J1704 или J1703 защитит CSC от внутреннего разрушения.
Зимой CSC сталкивается с перепадом вязкости жидкости. DOT 4 при -30°C густеет, давление нарастает медленнее. Водитель чувствует момент «схватывания» через 0,2–0,3 секунды после начала нажатия педали. Это не поломка, а особенность физики жидкости. Если педаль вообще перестаёт возвращаться при морозе, нужно проверить целостность внешнего уплотнения штока главного цилиндра — туда могла попасть вода.
Не все автолюбители знают, что при замене двигателя или КПП нужно сразу осмотреть CSC. Даже если узел не течёт, манжеты могли подсохнуть и растрескаться. Лучше потратить 3–4 тысячи рублей на новый оригинальный CSC (например, 415008101R для Megane 3 или 0AM141015A для VW), чем потом снимать коробку заново. Работа по замене сцепления вместе с CSC обойдётся втугую, но игнорировать профилактику нельзя: цена нового сцепления — 15–25 тысяч.
Итог простой: гидравлический выжимной подшипник CSC — тихая, но критически важная деталь. Интеграция рабочего цилиндра и радиально-упорного подшипника упростила конструкцию, но добавила требовательности к качеству жидкости и аккуратности монтажа. Если следовать регламенту замены жидкости (каждые 2 года), не держать педаль сцепления в пробках и своевременно менять сцепление в сборе, CSC отходит 150–200 тысяч километров без проблем. Поломка этого узла не терпит отлагательств — езда с текущим CSC быстро разрушает маховик и корзину из-за попадания жидкости на фрикционный диск.
Таблица: Ключевые характеристики, допуски и стоимость гидравлического выжимного подшипника CSC
В таблице ниже приведены сводные данные из статьи, включая рабочие параметры, регламентные допуски, артикулы для популярных моделей, а также ориентировочную стоимость работ и деталей. Все цифры строго соответствуют тексту.
| Параметр / Деталь | Значение / Характеристика | Примечание / Источник из текста |
|---|---|---|
| Тип конструкции | Concentric Slave Cylinder (CSC) — интеграция рабочего цилиндра сцепления и радиально-упорного подшипника | Цилиндр размещен на первичном валу КПП, поршень является обоймой подшипника |
| Применяемая жидкость | DOT 4 или DOT 5.1 | Те же составы, что и в гидроприводе тормозов. DOT 3 — запрещен (вызывает коррозию). |
| Допуск жидкости для VW (группа MQB/PQ35) | TL 730 (VW 501 14) | Базовое требование к жидкости для автомобилей группы VW |
| Температура кипения жидкости (для DOT 5.1) | не ниже 260°C | Рекомендация для авто с системой «старт-стоп» |
| Рабочее давление | 40–50 бар (стандарт) / до 70 бар (BMW, Audi с S tronic) | Стандартное давление. В системах с мехатроникой S tronic — выше |
| Усилие на педали сцепления (благодаря гидравлике) | 3–5 кг | Гидроусиление снижает усилие, иначе потребовались бы десятки кг |
| Зазор между подшипником и лепестками корзины (допуск) | 0,5–2 мм | Заводской допуск. Меньше — пробуксовка, больше — неполное выключение |
| Ресурс заводской детали (современные авто: Renault, Peugeot, Kia) | 100–150 тыс. км | Указан средний ресурс для указанных марок |
| Ресурс заводской детали (BMW, Audi с S tronic) | 80–90 тыс. км | Снижен из-за более высокого давления (до 70 бар) |
| Потенциальный ресурс при соблюдении регламентов | 150–200 тыс. км | При своевременной замене жидкости и правильной эксплуатации |
| Прирост ресурса сцепления (из-за отсутствия перекосов) | на 30–40 тыс. км | По сравнению с механизмами с вилкой |
| Регламент замены жидкости | Раз в 2 года или после 40–60 тыс. км | Строго по регламенту производителя |
| Максимальное время удержания педали сцепления | Не дольше 10–15 секунд | Во избежание перегрева и закипания жидкости |
| Уплотнительные материалы | PTFE или нитрил | Материалы манжет, предотвращающие утечку |
| Артикул CSC для Renault Megane 3 | 415008101R | Упоминается как пример оригинальной детали |
| Артикул CSC для VW (0AM) | 0AM141015A | Упоминается как пример оригинальной детали |
| Средняя стоимость нового CSC (оригинал) | 3–4 тыс. рублей | Указана как цена профилактической замены |
| Стоимость самого подшипника (CSC) | 2–5 тыс. рублей | Диапазон цен на деталь |
| Стоимость работ по замене на СТО | 8–10 тыс. рублей | Средняя стоимость, без учета цены подшипника |
| Стоимость нового комплекта сцепления | 15–25 тыс. рублей | Для понимания затрат на капитальный ремонт |
| Признак внутренней утечки CSC | Педаль «ватная», проваливается до пола, потёки жидкости на стыке КПП и двигателя | Характерная поломка — усталость уплотнительного кольца или микротрещина корпуса |
| Метод диагностики (проверка CSC) | Зажать шланг системы сцепления струбциной: если педаль стала жесткой — проблема в CSC | Если осталась мягкой — виноват главный цилиндр сцепления |
Частые вопросы по теме (FAQ)
Что такое гидравлический выжимной подшипник CSC и зачем он нужен?
Это деталь, объединяющая рабочий цилиндр сцепления и радиально-упорный подшипник (Concentric Slave Cylinder). Конструкторы разместили цилиндр прямо на первичном валу КПП, а его поршень одновременно является обоймой подшипника. Такая интеграция позволила избавиться от вилки выжима сцепления и внешней гидравлической магистрали, сократив число точек утечки жидкости. Основная задача CSC — гидравлически передавать усилие от педали на корзину сцепления, снижая усилие на педали до 3–5 кг.
Какая тормозная жидкость заливается в CSC и почему?
Используются составы спецификаций DOT 4 или DOT 5.1 с низкой гигроскопичностью. Заливать DOT 3 нельзя — она быстрее набирает влагу, из-за чего в алюминиевом корпусе начинается коррозия. Для автомобилей группы VW (MQB и PQ35) базовым требованием является допуск TL 730 (VW 501 14). Жидкость нужно менять строго по регламенту, обычно раз в два года или после 40–60 тысяч километров, чтобы ингибиторы коррозии защищали поршень.
В чем разница между поломкой CSC и главного цилиндра сцепления?
Характерная поломка CSC — внутренняя утечка, при которой педаль становится «ватной» и проваливается до пола, а на стыке КПП и двигателя видны потёки жидкости. При диагностике мастер использует простой тест: шланг системы сцепления зажимают струбциной. Если педаль стала жёсткой — проблема в CSC. Если педаль остаётся мягкой — виноват главный цилиндр сцепления.
Почему нельзя долго держать педаль сцепления выжатой на светофоре?
Когда педаль выжата, подшипник CSC продолжает давить на лепестки корзины. Тепло от маховика через подшипник передаётся в корпус цилиндра. Если жидкость закипит, на поршне образуется паровая пробка, и ход педали пропадёт. Производители рекомендуют не держать педаль сцепления дольше 10–15 секунд. В автомобилях с системой «старт-стоп» требования к жидкости выше — рекомендуется DOT 5.1 с температурой кипения «сухой» жидкости не ниже 260°C.
Какой средний ресурс CSC и от чего он зависит?
Средний ресурс заводской детали на современных авто (Renault, Peugeot, Kia) — 100–150 тысяч километров. На BMW и Audi с мехатроникой s tronic он ниже — около 80–90 тысяч из-за более высокого давления в системе (до 70 бар). Ресурс напрямую зависит от манеры езды: агрессивные старты с пробуксовкой сцепления перегревают узел. Если следовать регламенту замены жидкости (каждые 2 года) и своевременно менять сцепление в сборе, CSC может отходить 150–200 тысяч километров.
