Течь сальника хвостовика раздатки УАЗ Хантер: когда фланец «съедает» уплотнение
Масляные подтеки в районе раздаточной коробки — едва ли не самая частая жалоба владельцев УАЗ Хантер. Особенно неприятно, когда масло сочится именно сзади, со стороны хвостовика, куда крепится карданный вал. Многие грешат сразу на сальник. Меняют его раз, другой, третий, а течь возвращается. Или становится только хуже. Чаще всего причина не в самом сальнике, а в том, что с ним соприкасается — во фланце кардана. Это не просто деталь. Это поверхность, по которой сальник скользит миллионы оборотов. И если на ней появилась выработка, никакой новый сальник не поможет.

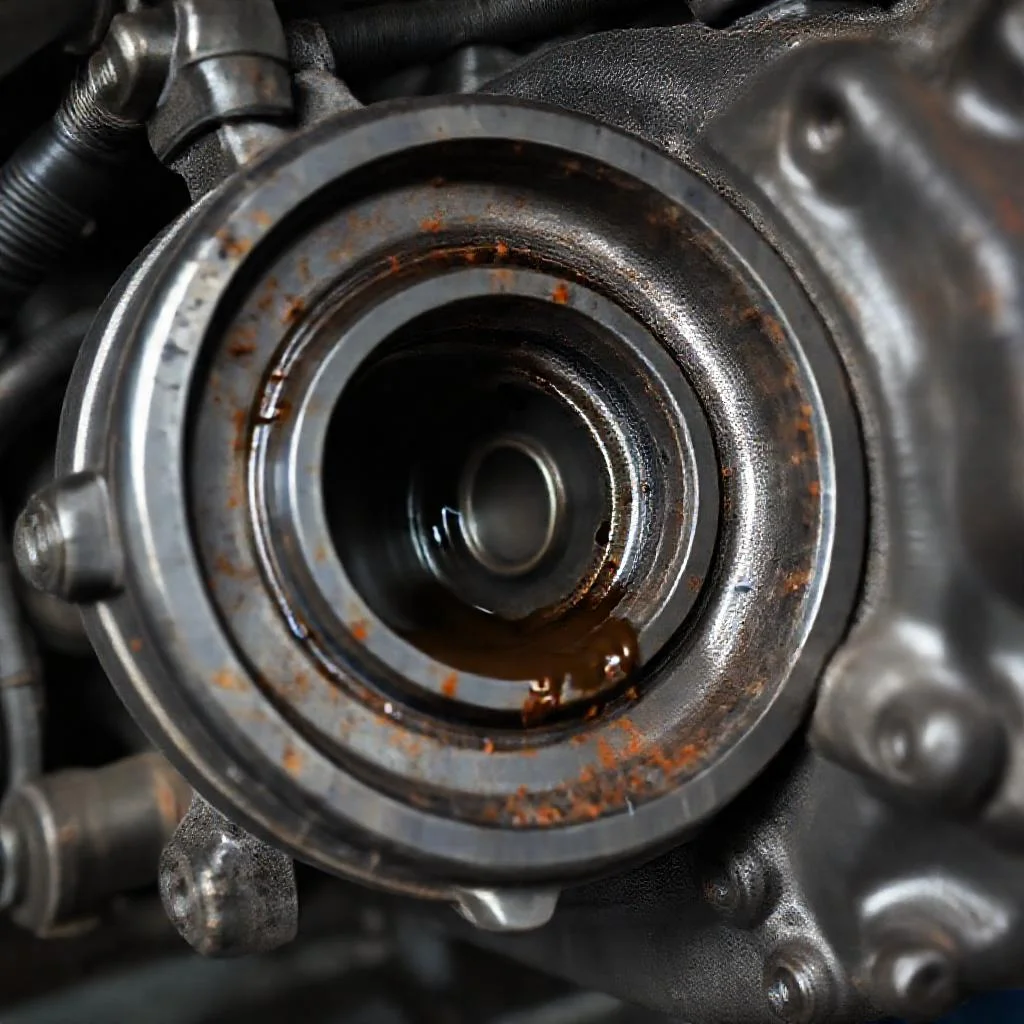

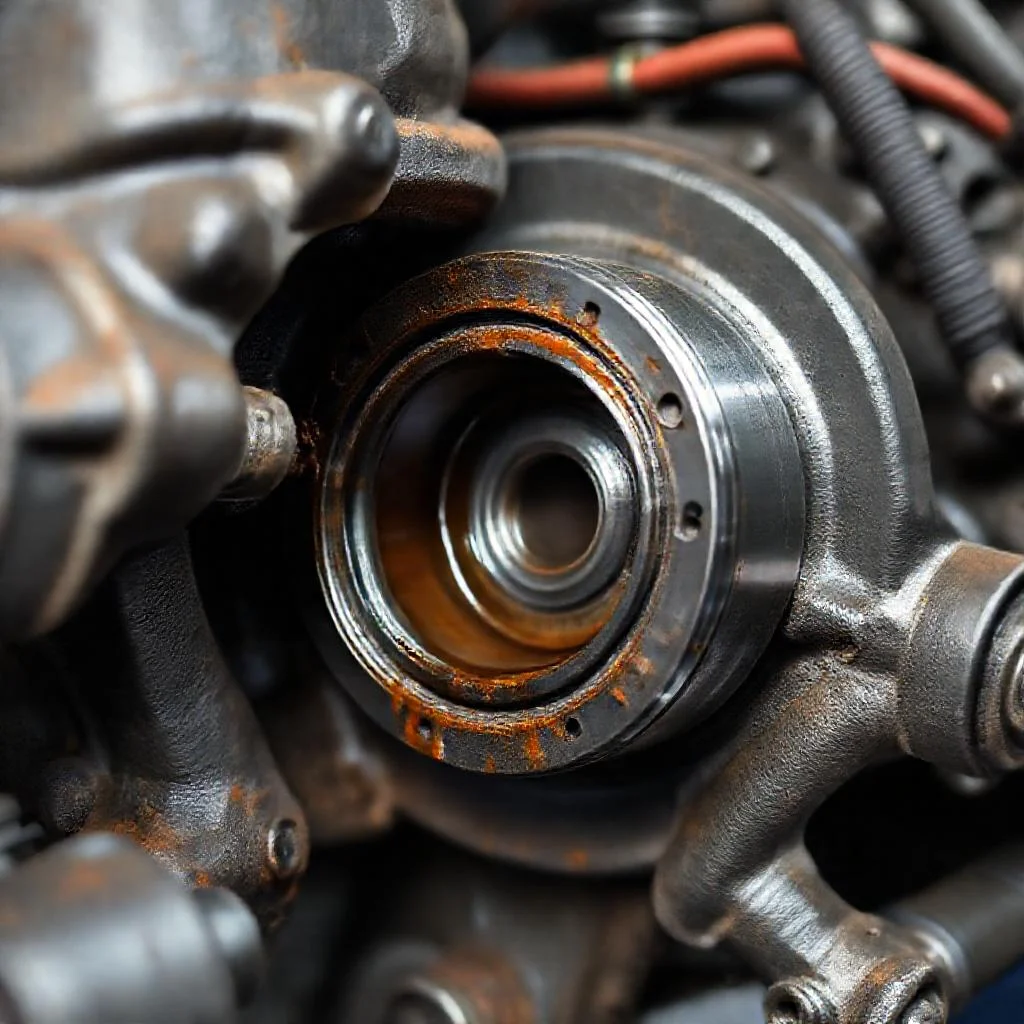

Как возникает выработка на фланце
Фланец хвостовика раздатки — это стальная или чугунная деталь, которая вращается на подшипнике. Снаружи на него надевается кардан. Внутри фланца есть шлицевое соединение с валом раздатки. Рабочая поверхность сальника — это наружная цилиндрическая часть фланца. Сальник плотно обжимает эту поверхность своей кромкой, не давая маслу вытекать наружу. Со временем на фланце появляется канавка. Это и есть выработка. Она возникает от естественного износа, от попадания абразива (грязи, песка), от биения вала. Но главная причина — несовершенство конструкции.
УАЗ Хантер — машина рамная, жесткая. Раздаточная коробка крепится к кузову через кронштейны и подушки. Карданный вал соединяет раздатку с мостом. При работе трансмиссии возникают вибрации, ударные нагрузки, осевые перемещения. Фланец хвостовика испытывает не только вращение, но и радиальное биение. Даже миллиметровая «восьмерка» на фланце за несколько тысяч километров превращает идеально гладкую поверхность в подобие наждачной бумаги. Или, что чаще, протачивает в ней кольцевую канавку.
Когда водитель замечает течь, он часто делает одну ошибку. Он покупает новый сальник, забывая посмотреть на фланец. Новый сальник садится на старую канавку. Масло либо сразу находит путь по канавке наружу, либо кромка сальника повреждается об острые края выработки. В итоге через неделю течь появляется снова.
Причины аварийной работы узла
Чтобы понять, почему выработка появляется быстрее, чем должна, нужно разобрать факторы, разрушающие узел. Нельзя просто сказать «износилось». Надо искать корень.
Первая причина — ослабление или разрушение подшипника хвостовика раздатки. Подшипник держит сам фланец. Если в подшипнике есть люфт, фланец начинает болтаться. Он работает не по центру сальника, а под углом. Кромка сальника деформируется, теряет прижим. Там, где прижим слабеет, масло продавливается. Износ идет неравномерно. Появляется овальная выработка. Обнаружить такой люфт просто: нужно взяться за фланец рукой и попробовать покачать его вверх-вниз. Даже небольшой люфт в 0,5 мм — это уже проблема. Менять сальник в такой ситуации бессмысленно. Нужен ремонт раздатки с заменой подшипника.
Вторая причина — перетяжка или недотяжка гайки хвостовика. Гайка на фланце затягивается с определенным моментом. Обычно это 15–20 кгс·м для УАЗовских раздаток. Если гайка недотянута, фланец болтается на шлицах, появляется осевой люфт. Сальник начинает работать как поршень, масло выдавливается. Если гайку перетянуть, можно раздавить подшипник или создать натяг, при котором детали перегреваются. Но чаще встречается недотяжка. Владельцы боятся сорвать резьбу и затягивают «от руки». Этого недостаточно.
Третья причина — усталость металла и коррозия. Фланец сделан из металла, который не всегда идеально закален. Рабочая поверхность сальника должна иметь твердость не ниже HRC 50–55. На практике на фланцах УАЗ часто встречается мягкий металл. Он стирается быстрее. Плюс коррозия. Если машина стоит подолгу, на фланце появляется ржавчина. Она работает как абразив и убивает сальник за считанные километры. При замене сальника нужно обязательно зачистить фланец мелкой наждачкой до блеска и проверить отсутствие раковин.
Нарушения эксплуатации, которые ускоряют износ
УАЗ Хантер часто эксплуатируется в тяжелых условиях. Но многие проблемы создаются самим водителем.
- Игнорирование уровня масла в раздатке. Если уровень низкий, смазка сальника ухудшается. Кромка работает «на сухую», перегревается, дубеет и трескается. Через трещину масло вытекает даже с идеальным фланцем.
- Использование неподходящего масла. В раздатку УАЗ Хантер заливают трансмиссионное масло GL-4 или GL-5 вязкостью 75W-90 или 80W-90. Заливка слишком жидкого масла (например, ATF) или моторного масла увеличивает текучесть. Сальник, рассчитанный на густое масло, пропускает жидкое.
- Забитый сапун раздатки. Это пункт, который нельзя игнорировать. В раздаточной коробке есть клапан вентиляции — сапун. Он выравнивает давление внутри коробки с атмосферным. Если сапун забился грязью или его шарик залип, внутри раздатки при нагреве растет давление. Масло начинает искать выход. Самый слабый путь — через сальник хвостовика. Начинается течь, даже если сальник и фланец новые. Это классика для УАЗа. Перед любой диагностикой течи нужно в первую очередь проверить сапун. Достаточно снять колпачок и прочистить отверстие тонкой проволокой. Шарик внутри должен свободно двигаться. Если он залип, растет давление, и сальник выдавливает наружу.
- Установка тяжелых колес и лифт подвески. Большие колеса увеличивают нагрузку на трансмиссию. Углы работы карданов меняются. Возникают дополнительные вибрации и биения, которые передаются на фланец раздатки. Износ ускоряется.
Ошибки гаражного ремонта
Большинство попыток победить течь своими руками заканчиваются заменой сальника без анализа причины. Это не ремонт, а временная мера. Вот список того, что делают неправильно чаще всего.
Ошибка первая: не смотрят на рабочую поверхность фланца. Просто вытаскивают старый сальник, забивают новый. Если на фланце есть канавка, новый сальник не прижмется к ней. Канавка становится каналом для утечки. Решение: если выработка неглубокая, фланец нужно точить или менять. В тяжелых случаях — покупать новый фланец. Иногда помогает установка ремонтной втулки (футорки) на фланец. Это тонкостенное кольцо из нержавейки, которое надевается поверх изношенной поверхности и дает сальнику новую плоскость скольжения. Но это требует точной посадки.
Ошибка вторая: используют герметик там, где он не нужен. Начинающие мастера мажут герметиком по наружному диаметру сальника и посадочное место в корпусе раздатки. Это иногда оправдано, если есть деформация корпуса. Но чаще герметик выдавливается внутрь, попадает на кромку сальника, и масло начинает сочиться по границе герметика. Сальник должен сидеть в корпусе с натягом, герметик — только для подстраховки, тонким слоем. Категорически нельзя мазать герметиком внутреннюю кромку сальника.
Ошибка третья: неправильная запрессовка сальника. Сальник нужно запрессовывать строго перпендикулярно. Если он войдет перекошенным, одна сторона будет прижата слишком сильно, другая — слабо. Быстрый износ и течь. Использование оправки — обязательно. Бить молотком через зубило или отвертку нельзя.
Ошибка четвертая: замена сальника без проверки подшипника. Если подшипник хвостовика имеет люфт, новый сальник выходит из строя через 500–1000 км. Биение фланца разбивает кромку. Замена подшипника — обязательная процедура при обнаружении радиального люфта.
Ошибка пятая: не меняют гайку хвостовика. Гайка на фланце часто одноразовая (с пластиковым стопором). Если ее открутили, стопор уже не держит. Гайка может открутиться в дороге. Это приведет к тому, что фланец слетит со шлицев, масло вытечет мгновенно, и раздатка останется без смазки. Итог — капитальный ремонт. Гайку нужно менять или сажать на фиксатор резьбы.
Частые ошибки при диагностике и ремонте
Чтобы не попасть впросак, нужно знать типичные заблуждения, которые мешают найти причину.
- Путают течь сальника хвостовика с течью из-под прокладки крышки раздатки. Масло стекает вниз, и кажется, что течет сзади. На самом деле течь может быть сверху. Нужно очистить корпус раздатки, заправить в нее краску-проявитель или просто вытереть насухо и понаблюдать, откуда появляется первая капля.
- Думают, что если сальник новый, течь не может быть из-за него. Сальник может быть бракованным (заусенец на кромке, неправильная геометрия). Также его могли повредить при установке. Никогда не исключайте дефект новой детали.
- Игнорируют состояние шлицев фланца. Если шлицы фланца разбиты, фланец болтается на валу. Это создает ударные нагрузки и осевое смещение. Сальник не держит. При замене обязательно проверяют сопряжение шлицев. Люфт недопустим.
- Пытаются лечить течь более вязким маслом. Это временная мера. Густое масло течет медленнее, но износ не останавливается. Узел продолжает разрушаться, просто масло вытекает не каплями, а тонкой пленкой. В итоге уровень все равно падает.
- Не проверяют биение фланца индикатором. Даже визуально ровный фланец может иметь биение 0,2-0,3 мм. Для сальника это много. Нужно использовать часовой индикатор. Если биение больше 0,1 мм, фланец либо точат, либо меняют.
- Забывают про сапун. Это ошибка, которая стоит денег. Человек меняет сальники, фланцы, подшипники, а причина течи — банальное залипание шарика в сапуне. Всегда проверяют сапун первым делом. Сделать это быстрее, чем лезть в раздатку.
- Перетягивают гайку при сборке. Используют большой вороток без динамометрического ключа. Результат — раздавленный подшипник или сорванная резьба. Покупка динамометрического ключа окупается одним ремонтом.
- Экономят на запчастях. Покупают самый дешевый сальник или фланец. Ресурс таких деталей низкий. Лучше брать оригинал или проверенные аналоги (например, сальники от фирм SKF, Corteco, фланцы — от Барс или проверенных поставщиков).
Что делать, если течь уже есть
Алгоритм для грамотного ремонта выглядит так.
Сначала нужно остановить машину на ровном месте, заглушить двигатель и визуально оценить уровень масла в раздатке. Если уровень низкий, нужно долить до нормы. Масло в раздатке УАЗ Хантер — около 1,0–1,2 литра. Постучать по корпусу, чтобы понять, есть ли масло внутри. Если аварийная течь сильная, возможно, придется залить масло сразу, иначе при запуске двигателя раздатка останется без смазки.
Далее — проверка сапуна. Снимают резиновый колпачок, прочищают канал. Шарик должен легко двигаться. Если он не двигается, его аккуратно продавливают тонким стержнем. Часто после этой процедуры течь прекращается сама собой, потому что давление в коробке падает.
После этого осматривают узел снизу. Берут фонарик, смотрят на фланец. Если на нем есть ржавчина, царапины или канавка, — это вердикт. Без токарной обработки или замены не обойтись. Параллельно проверяют люфт фланца. Берут рукой за фланец и качают. Если есть люфт — раздатку придется снимать и менять подшипник.
Только после решения проблемы с фланцем и подшипником меняют сальник. Старый сальник вынимают аккуратно, чтобы не повредить корпус. Новый сальник смазывают трансмиссионным маслом перед установкой. Запрессовывают через оправку. Гайку хвостовика затягивают динамометрическим ключом с усилием 180–200 Н·м. Это не на глаз, а строго по мануалу. После сборки обязательно проверяют уровень масла и при необходимости доливают.
Помните: течь сальника хвостовика — это почти всегда симптом. Не лечите симптом, лечите причину. Если просто заменить сальник, проблема вернется. Уделите время диагностике. Проверьте сапун, фланец, подшипник. Только комплексный подход даст результат. Хорошо сделанный ремонт раздатки УАЗ Хантер забывается на десятки тысяч километров. А вот халтура напоминает о себе на каждом сугробе и в каждом гараже.
Таблица: Диагностика и ремонт течи сальника хвостовика раздатки УАЗ Хантер
В таблице ниже приведены ключевые технические параметры, артикулы и рекомендации, основанные исключительно на данных из статьи. Данные помогут в диагностике причины течи и правильном ремонте узла.
| Параметр / Действие | Значение / Рекомендация | Примечание (из статьи) |
|---|---|---|
| Момент затяжки гайки хвостовика раздатки | 15–20 кгс·м | Указано как обычный момент для УАЗовских раздаток. |
| Момент затяжки гайки хвостовика (по мануалу) | 180–200 Н·м | Рекомендуется затягивать динамометрическим ключом строго по мануалу. |
| Допустимое биение фланца | Не более 0,1 мм | Если биение больше, фланец точат или меняют. Проверяется часовым индикатором. |
| Требуемая твердость рабочей поверхности фланца | Не ниже HRC 50–55 | На фланцах УАЗ часто встречается мягкий металл, что ускоряет износ. |
| Объем масла в раздатке УАЗ Хантер | 1,0–1,2 литра | Указано как норма для доливки при низком уровне. |
| Тип трансмиссионного масла для раздатки | GL-4 или GL-5 | Вязкость: 75W-90 или 80W-90. Запрещено лить жидкое масло (ATF) или моторное. |
| Признак неисправности подшипника хвостовика | Люфт 0,5 мм и более | Проверяется покачиванием фланца рукой. Требует ремонта раздатки с заменой подшипника. |
| Ресурс нового сальника при люфте подшипника | 500–1000 км | Биение фланца быстро разбивает кромку сальника. |
| Действие при забитом сапуне | Снять колпачок, прочистить канал тонкой проволокой | Шарик внутри должен свободно двигаться. Это первая проверка при течи. |
| Рекомендуемые производители сальников | SKF, Corteco | Указаны как проверенные аналоги вместо дешевых запчастей. |
| Рекомендуемый производитель фланцев | Барс | Указан как проверенный поставщик. |
Частые вопросы по теме (FAQ)
Почему течет новый сальник хвостовика раздатки УАЗ Хантер, если я его только что поставил?
Скорее всего, причина не в сальнике, а в выработке на фланце кардана. Со временем на его рабочей поверхности, по которой скользит сальник, образуется кольцевая канавка. Новый сальник садится на эту канавку и не может обеспечить герметичность. Масло либо сразу вытекает по канавке, либо кромка сальника повреждается об острые края выработки. В этом случае требуется замена или проточка фланца, а также нередко — замена подшипника хвостовика, если есть люфт.
Какая самая частая причина течи сальника хвостовика, которую новички упускают из виду?
Забитый сапун (клапан вентиляции) раздаточной коробки. Это классика для УАЗ. Если сапун забился грязью или его шарик залип, при нагреве масла внутри раздатки растет давление. Масло ищет выход, и самый слабый путь — через сальник хвостовика. Перед любой заменой сальника нужно в первую очередь снять колпачок сапуна и прочистить отверстие тонкой проволокой. Шарик внутри должен свободно двигаться. Часто после этой процедуры течь прекращается сама собой.
Что будет, если не обратить внимания на люфт фланца хвостовика при замене сальника?
Если при покачивании фланца рукой чувствуется люфт (даже 0,5 мм), это указывает на износ подшипника хвостовика раздатки. В этом случае менять только сальник бессмысленно. Из-за люфта фланец болтается и работает под углом. Кромка сальника быстро деформируется и теряет прижим, что приведет к новой течи через 500-1000 км. Такой ремонт требует уже снятия раздатки и замены подшипника.
С каким усилием нужно затягивать гайку хвостовика раздатки УАЗ Хантер?
Гайку на фланце хвостовика необходимо затягивать строго с моментом 180–200 Н·м с помощью динамометрического ключа. Недотяжка приведет к появлению осевого люфта фланца, и масло будет выдавливаться. Перетяжка может раздавить подшипник или сорвать резьбу. Также пластиковый стопор на гайке часто одноразовый, поэтому при каждом снятии старую гайку рекомендуется заменить на новую или посадить на фиксатор резьбы.
Можно ли просто заменить сальник, если на фланце видна канавка (выработка)?
Нет. Если на рабочей поверхности фланца есть канавка, ржавчина или царапины, то замена сальника бесполезна. Это лишь временная мера. Для решения проблемы нужно либо проточить фланец на токарном станке, либо заменить его новым. В некоторых случаях помогает установка ремонтной втулки (футорки), которая надевается поверх изношенной поверхности. Также обязательно проверяется сопряжение шлицев фланца с валом — люфт там недопустим.
