Физика разрушения: почему эластичный элемент сдаётся первым

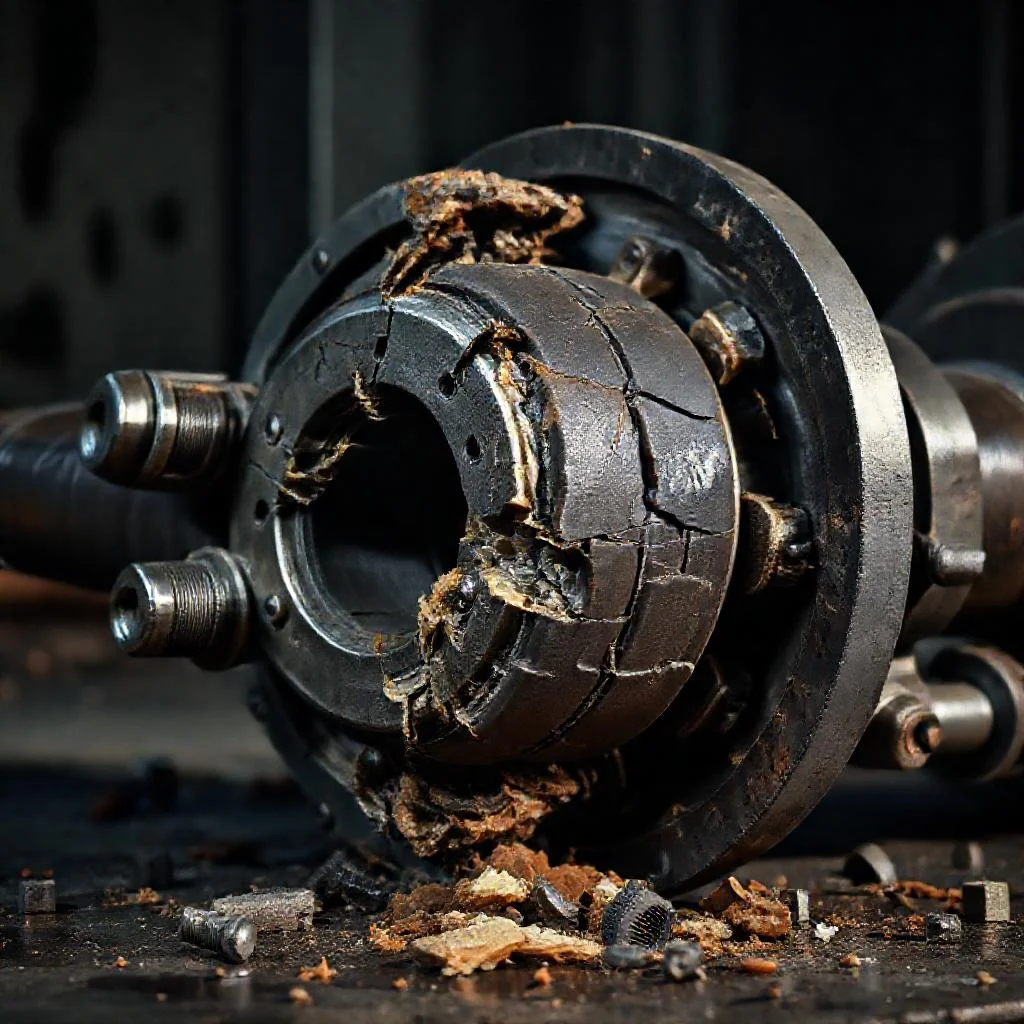

Упругая муфта в приводе — это не просто «резинка», а сложный компенсатор крутильных колебаний и перекосов. Она принимает на себя ударные нагрузки, которые возникают при пуске, реверсе или резком торможении. Когда крутящий момент превышает допустимый порог, внутренние напряжения в эластомере достигают критической точки. В этот момент происходит разрыв волокон, и материал начинает расслаиваться, а затем и полностью теряет целостность.
Чаще всего первопричиной является не одиночный пиковый рывок, а систематическая усталость материала. Микротрещины накапливаются под воздействием циклических деформаций, и в один «прекрасный» момент резина перестаёт выдерживать даже штатную нагрузку. Именно поэтому диагностика состояния муфты по внешнему виду так важна: появление мелких трещин или «шагрени» на поверхности — верный признак скорого выхода из строя.
Критический перекос валов: скрытый убийца ресурса
Даже незначительное смещение осей соединяемых валов — радиальное или угловое — превращает работу муфты в пытку. Эластичный элемент начинает работать на сдвиг и скручивание одновременно, для чего он не предназначен. В результате одна часть муфты испытывает чрезмерное сжатие, а противоположная — растяжение, что приводит к локальному перегреву и быстрому старению материала.
Пренебрежение центровкой — наиболее частая ошибка при монтаже насосного или вентиляционного оборудования. Вибрация, которая возникает при перекосе, дополнительно нагружает подшипники и сальники, но муфта принимает удар на себя первой. Если не провести выверку соосности с помощью лазерного центровщика, замена муфты превратится в регулярную процедуру с периодичностью раз в 2-3 месяца.
Температурный фактор и агрессивная среда
Эластомер, из которого изготовлена муфта, имеет ограниченный рабочий диапазон температур. Когда температура в зоне привода превышает критическую отметку, резина начинает «дубеть» или, наоборот, размягчаться до состояния пластилина. В обоих случаях передача момента становится неравномерной, а материал быстро разрушается.
- Масляные загрязнения — разрушают структуру резины, вызывая набухание и потерю эластичности.
- Ультрафиолет и озон — способствуют образованию поверхностных трещин даже при хранении муфты на складе.
- Контакт с химически активными жидкостями — приводит к химической деструкции полимера.
Не забывайте, что перегрев может возникать не только от внешнего источника, но и от постоянного проскальзывания. Если муфта подобрана с недостаточным диаметром или установлена на валу с зазором, трение выделяет тепло, которое разрушает материал изнутри. Диагностика тепловизором помогает выявить такие зоны перегрева на ранней стадии.
«Муфта никогда не выходит из строя внезапно. Она всегда кричит об этом вибрацией, шумом или пылью на корпусе. Нужно лишь научиться слышать её сигналы до того, как она превратится в груду рваной резины».
Ошибки выбора и монтажа: человеческий фактор
Нередко причина кроется в банальном несоответствии характеристик муфты условиям эксплуатации. Многие пытаются сэкономить, устанавливая дешёвый аналог с меньшим крутящим моментом, чем требует привод. Такой подход обречён: запас прочности в 10-15% не спасает от пиковых нагрузок, а вот запас в 30-40% даёт фору на спокойную работу.
Также критична правильная установка шпоночных пазов и посадка на вал с натягом. Если муфта сидит свободно или перекошена при монтаже, вся нагрузка концентрируется в одной точке. Использование динамометрического ключа при затяжке болтов и запрещённое применение ударных инструментов напрямую влияют на ресурс — соблюдение технологии сборки увеличивает срок службы в разы.
Резонансные явления и динамика системы
Каждый привод имеет собственную частоту крутильных колебаний. Если частота вращения вала совпадает с этой резонансной частотой, амплитуда колебаний возрастает многократно. Упругая муфта в таких условиях становится гасителем, но работает на пределе возможностей. Вместо штатной тысячи циклов до разрушения она выдерживает лишь десятки.
Особенно остро проблема стоит на малооборотных, но высокомоментных приводах с длинными валами. Здесь разрушение происходит за считанные часы работы, если проектировщики не учли динамический расчёт крутильных масс. Важно помнить, что замена одной муфты на более жёсткую — не решение. Требуется комплексный анализ системы и установка демпферных элементов или изменение частоты вращения.
Ключевые причины разрушения упругих муфт и их технические характеристики
| Причина разрушения | Механизм деградации | Характерные признаки | Сопутствующие факторы | Типичная периодичность отказа | Способ предотвращения / диагностики |
|---|---|---|---|---|---|
| Усталость материала (циклические нагрузки) | Накопление микротрещин под действием циклических деформаций при штатных нагрузках; разрыв волокон, расслоение, полная потеря целостности при превышении допустимого крутящего момента. | Мелкие трещины, «шагрень» на поверхности эластомера, расслоение материала. | Пуски, реверсы, резкие торможения, пиковые рывки крутящего момента. | После тысяч циклов (конкретное число зависит от нагрузки); при систематических перегрузках — значительно раньше. | Диагностика: регулярный визуальный осмотр на наличие трещин и «шагрени». Предотвращение: контроль крутящего момента, исключение пиковых ударных нагрузок. |
| Критический перекос валов (радиальный/угловой) | Одновременная работа на сдвиг и скручивание; локальное сжатие одной части муфты и растяжение противоположной; локальный перегрев и ускоренное старение материала. | Неравномерный износ, локальные зоны перегрева, повышенная вибрация привода. | Нарушение соосности при монтаже (ошибки центровки); вибрация, нагружающая подшипники и сальники. | Раз в 2-3 месяца (при пренебрежении центровкой). | Диагностика: лазерный центровщик, контроль вибрации. Предотвращение: обязательная выверка соосности валов при монтаже. |
| Температурное воздействие (внешнее) | Превышение верхней границы рабочего диапазона: «дубление» или размягчение эластомера (до состояния пластилина); неравномерная передача момента. | Изменение твёрдости резины, трещины, потеря формы. | Высокая температура в зоне привода, близость нагретого оборудования. | Зависит от степени перегрева; ускоренное разрушение при систематическом превышении температуры. | Диагностика: тепловизор, контроль температуры в зоне привода. Предотвращение: экранирование, вентиляция, выбор муфты с расширенным температурным диапазоном. |
| Масляные загрязнения | Разрушение структуры резины, набухание, потеря эластичности и механической прочности. | Деформация, размягчение, набухание, следы масла на корпусе. | Утечки масла из редукторов, насосов, подшипниковых узлов. | Ускоренное разрушение, периодичность зависит от интенсивности загрязнения. | Диагностика: визуальный осмотр, анализ состояния поверхности. Предотвращение: защитные экраны, контроль герметичности уплотнений. |
| Ультрафиолет и озон | Образование поверхностных трещин даже при хранении на складе; химическая деструкция полимера. | Поверхностные трещины без видимой нагрузки. | Длительное хранение на свету, отсутствие упаковки. | Не зависит от режима работы; определяется условиями хранения. | Предотвращение: хранение в упаковке, в тёмном прохладном месте, защита от прямого света и озона. |
| Контакт с химически активными жидкостями | Химическая деструкция полимера, потеря эластичности и целостности. | Разрушение, размягчение или растрескивание материала. | Протечки кислот, щелочей, растворителей и других агрессивных сред. | Быстрое разрушение, зависит от концентрации и времени контакта. | Предотвращение: выбор материала с химической стойкостью, защитные кожухи, устранение протечек. |
| Перегрев от проскальзывания | Постоянное трение при проскальзывании выделяет тепло, разрушающее материал изнутри. | Зоны перегрева, оплавление резины, внутренние трещины. | Муфта подобрана с недостаточным диаметром; посадка на вал с зазором. | Быстрый отказ, до нескольких недель при постоянном проскальзывании. | Диагностика: тепловизор для выявления зон перегрева. Предотвращение: правильный подбор муфты по диаметру и нагрузке, обеспечение натяга посадки. |
| Ошибки выбора (недостаточный запас прочности) | Установка дешёвого аналога с меньшим крутящим моментом, чем требует привод; запас прочности 10-15% не спасает от пиковых нагрузок. | Полное разрушение при эксплуатации, несоответствие паспортным характеристикам. | Экономия при закупке, игнорирование расчётных нагрузок. | Внезапный отказ при пиковых нагрузках. | Предотвращение: требуемый запас прочности 30-40% от пикового крутящего момента. |
| Ошибки монтажа (шпоночные пазы, посадка) | Свободная посадка или перекос муфты при монтаже; концентрация нагрузки в одной точке. | Точечный износ, трещины в зоне концентрации напряжений. | Неправильная установка шпоночных пазов, посадка без натяга, перекос при сборке. | Ускоренный выход из строя, зависит от степени нарушения монтажа. | Предотвращение: использование динамометрического ключа при затяжке болтов, запрет на ударные инструменты. |
| Резонансные явления (динамика системы) | Совпадение частоты вращения вала с собственной частотой крутильных колебаний; амплитуда колебаний возрастает многократно; муфта работает на пределе (десятки циклов вместо тысячи). | Разрушение за считанные часы работы; высокоамплитудные колебания. | Малооборотные, высокомоментные приводы с длинными валами; отсутствие динамического расчёта крутильных масс. | За считанные часы работы (при совпадении частот). | Предотвращение: комплексный динамический анализ системы, установка демпферных элементов, изменение частоты вращения (замена муфты на более жёсткую — не решение). |
Основные причины разрушения упругой муфты привода
Почему упругая муфта выходит из строя при нормальной нагрузке?
Основной причиной является усталостное разрушение материала под воздействием циклических деформаций. Микротрещины накапливаются даже при штатных нагрузках, и со временем резина перестаёт выдерживать установленный крутящий момент. Визуальным признаком служат мелкие трещины или «шагрень» на поверхности эластичного элемента.
Как влияет перекос валов на срок службы муфты?
Незначительное радиальное или угловое смещение осей вынуждает муфту работать на сдвиг и скручивание одновременно, что вызывает локальные перегрузки сжатия и растяжения. Это приводит к перегреву, ускоренному старению резины и необходимости замены каждые 2-3 месяца при отсутствии центровки.
Какие внешние факторы ускоряют разрушение эластомера?
Критичны температура (перегрев или переохлаждение), контакт с маслами и агрессивными жидкостями, воздействие ультрафиолета и озона. Также опасен нагрев от проскальзывания при слабой посадке муфты — трение разрушает материал изнутри, что можно выявить тепловизором.
Какие ошибки монтажа приводят к скорому разрыву?
Главные ошибки — установка муфты с недостаточным запасом прочности по крутящему моменту (нужен запас 30–40% вместо 10–15%), свободная посадка на вал, перекос при сборке и неправильная затяжка болтов без динамометрического ключа. Использование ударного инструмента запрещено — это нарушает технологию сборки.
Почему муфта быстро выходит из строя на резонансных частотах?
При совпадении частоты вращения вала с собственной частотой крутильных колебаний системы амплитуда возрастает кратно. Муфта становится гасителем, но работает на пределе — ресурс падает с тысячи циклов до десятков. Особенно опасно это на высокомоментных приводах с длинными валами, когда требуется динамический расчёт и установка демпферов.
