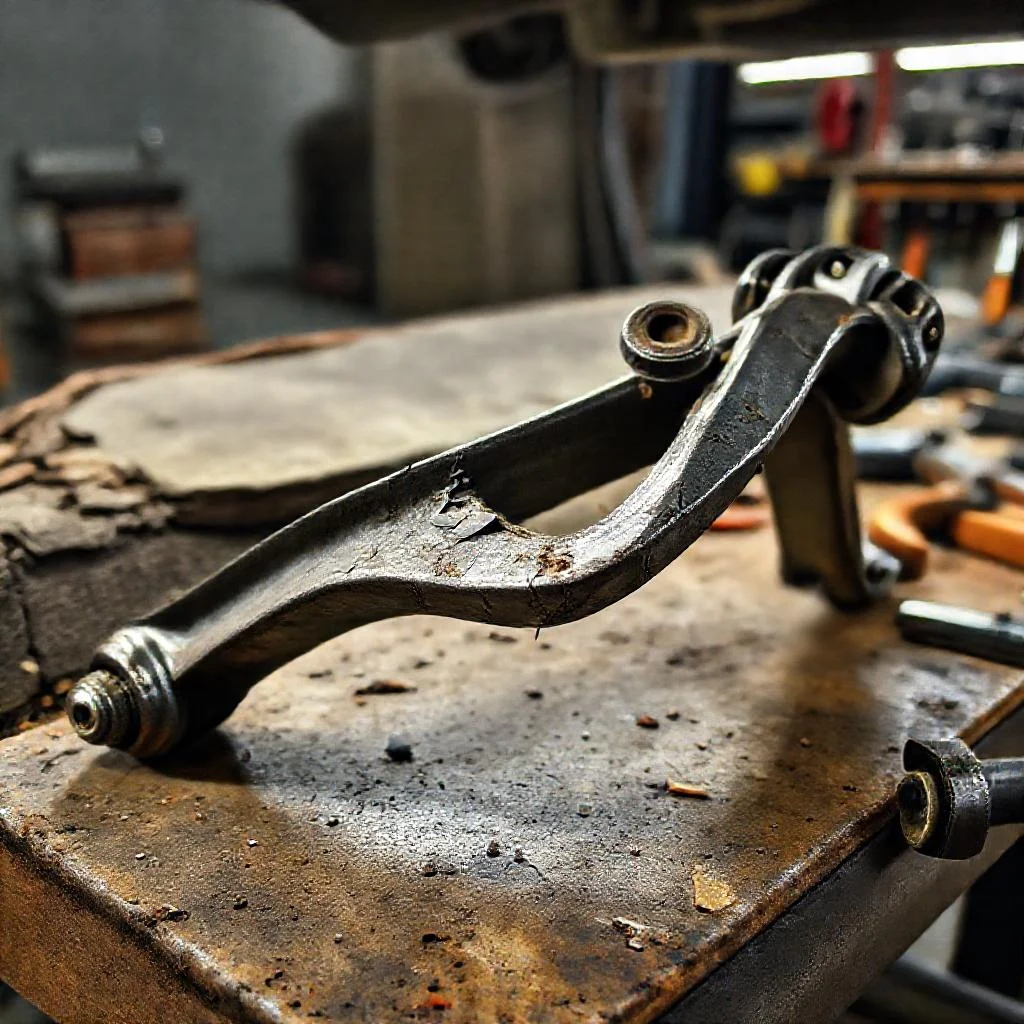

Геометрия удара: почему рычаг гнется, а не выдерживает
Когда колесо встречается с бетонным кантом на скорости, энергия удара распределяется по всей подвеске, а не только по шине и диску. Нижний рычаг — это не просто стальная балка, а сложная деталь, работающая на изгиб, скручивание и сжатие одновременно. В момент контакта вектор силы направлен не по оси рычага, а под острым углом к его плоскости, что создает критический изгибающий момент. Чем выше скорость и чем острее угол атаки колеса относительно бордюра, тем большая доля кинетической энергии преобразуется в пластическую деформацию элемента.
Материал рычага рассчитан на циклические нагрузки, возникающие при обычной езде с ямами и неровностями, но удар о жесткое препятствие создает пиковую точечную нагрузку, превышающую предел текучести металла. Инженеры намеренно делают рычаг «слабым звеном», чтобы при серьезном ДТП он деформировался, погасив энергию и защитив кузов и лонжероны. Отсюда парадокс: исправный рычаг гнется даже при ударе на 20–30 км/ч, если колесо попало точно в торец бордюра.
Типичные конструктивные слабости и зоны концентрации напряжений
Алюминиевые рычаги современных авто ломаются или деформируются иначе, чем стальные штампованные аналоги. Алюминий хуже работает на изгиб из-за меньшего модуля упругости, поэтому в месте перехода от сайлентблока к телу рычага часто образуется микротрещина, которая при ударе мгновенно развивается в залом. На стальных рычагах чаще возникает равномерный изгиб по всей длине, но точка сварного шва или место крепления шаровой опоры становятся тем самым локусом, где металл складывается, как бумага.
Не забываем про износ: коррозия, усталость металла и предыдущие микроповреждения снижают фактический предел прочности на 20–30%. Если сайлентблок изношен и имеет люфт, то при ударе рычаг получает дополнительный свободный ход, который превращает упругий удар в резкий рывок. Диагностика после наезда на бордюр обязательна даже при визуально ровном рычаге — трещина внутри может быть незаметна, но уже изменить геометрию подвески.
Физика процесса: как угол атаки меняет характер деформации
Представьте два сценария: фронтальный удар под прямым углом и касательный удар скольжением. В первом случае рычаг сжимается вдоль своей оси, и сила передается на подрамник — итогом часто становится вырывание сайлентблока или трещина в самом подрамнике, а не изгиб рычага. Во втором, более распространенном на парковках, колесо сначала упирается в бордюр боковой стороной, затем происходит резкое скручивание рычага вокруг оси шаровой опоры.
Именно боковой удар — главный враг. При нем рычаг работает как рычаг второго рода: точка опоры — сайлентблок внутри подрамника, точка приложения силы — ступица, а плечо рычага создает крутящий момент, в 3–5 раз превышающий статическую нагрузку от веса автомобиля. Результат почти всегда однозначен — рычаг деформируется в вертикальной плоскости, опуская или поднимая ступицу и нарушая углы установки колес.
Скрытые последствия: почему замена рычага не решает проблему
Когда вы видите изогнутый рычаг, первая мысль — заменить его, и все. Но удар о бордюр часто передается дальше по кинематической цепи. Повреждаются:
- опорный подшипник стойки — получает ударную нагрузку через палец шаровой
- поворотный кулак — трещины в местах крепления тормозного суппорта
- рулевая тяга и наконечник — деформация резьбовой части, нарушение схождения
- подрамник или лонжерон — скрытые вмятины и сварные швы
Профессиональный подход — провести компьютерную 3D-геометрию кузова и стенд развал-схождения, чтобы отличить искривление рычага от смещения точек крепления подвески. Игнорируя этот этап, вы рискуете получить новый рычаг, который уже через 2000 км снова деформируется из-за неправильной геометрии точки опоры.
Точная диагностика и когда ремонт невозможен
Многие умельцы пытаются выправить рычаг на гидравлическом прессе или нагревая металл. Для стальных кованых рычагов это допустимо только при незначительном изгибе до 3–4 мм, и то с последующей термообработкой. Алюминиевые рычаги категорически запрещено править — они теряют прочность из-за микротрещин в структуре сплава, и такой «отремонтированный» узел станет бомбой замедленного действия при следующем ударе.
Достоверная проверка — замер геометрии на стенде с индикаторами часового типа, а также визуальный осмотр зоны сварных и литых швов после пескоструйной обработки. Если вы заметили гармошку на рычаге вблизи сайлентблока или трещину вокруг оси шаровой — это стопроцентная замена. Экономия в 5–7 тысяч рублей на восстановлении приведет к быстрому износу ступичного подшипника и к рулевому люфту.
Любой удар о препятствие — это приговор для нескольких деталей сразу. Если рычаг деформировался, значит, он принял на себя энергию, которую кузов не выдержал бы. Уважайте его жертву и проверяйте всю подвеску, а не только видимую жертву.
Как снизить риск повторного повреждения и продлить ресурс
Водительский навык — главный инструмент. Формула проста: чем медленнее вы подъезжаете к бордюру, тем меньше разрушительный момент. При парковке ставьте колесо перпендикулярно канту — тогда удар приходится на боковину шины, и часть энергии гасится упругой деформацией резины, а не металла. Не спиной к бордюру, а под небольшим углом, чтобы колесо перекатывалось через кромку, а не врезалось в нее.
Второй уровень защиты — модернизация подвески. Усиленные полиуретановые сайлентблоки снижают люфты и делают отклик рычага более жестким без потери комфорта. Третий уровень — регулярная профилактика: осмотр рычагов на подъемнике каждые 15 000 км, проверка крепежа с динамометрическим ключом. Помните: деформация в 1–2 мм на глаз незаметна, но именно она превращает обычный удар о бордюр на малой скорости в замену ступицы и тормозного диска через месяц.
Анализ деформации нижнего рычага: параметры удара и последствия
| Параметр / Сценарий | Фронтальный удар (под прямым углом) | Касательный / боковой удар (скольжение) | Примечание / Пояснение из статьи |
|---|---|---|---|
| Направление вектора силы | Вдоль оси рычага (сжатие) | Под острым углом к плоскости рычага; скручивание вокруг оси шаровой опоры | Вектор силы при боковом ударе направлен не по оси, а под острым углом — создает критический изгибающий момент |
| Тип деформации | Сжатие; вырывание сайлентблока или трещина в подрамнике | Изгиб рычага в вертикальной плоскости; залом в зоне сварного шва или шаровой опоры | Боковой удар — главный враг: рычаг работает как рычаг второго рода (опора — сайлентблок, точка силы — ступица) |
| Крутящий момент (превышение статической нагрузки) | Минимальный; основная нагрузка уходит в подрамник | В 3–5 раз превышает статическую нагрузку от веса автомобиля | Плечо рычага при боковом ударе создает крутящий момент, превышающий статику в 3–5 раз |
| Скорость удара для деформации | Не указана; как правило, требуется значительная сила | 20–30 км/ч (при попадании колеса точно в торец бордюра) | Исправный рычаг гнется даже на 20–30 км/ч, если колесо попало точно в торец бордюра |
| Реакция материала (сталь / алюминий) | Сталь: равномерный изгиб по всей длине; алюминий: микротрещина в месте перехода от сайлентблока к телу | Сталь: залом в точке сварного шва или крепления шаровой; алюминий: мгновенное развитие микротрещины в залом | Алюминий хуже работает на изгиб из-за меньшего модуля упругости; сталь складывается в локусе сварного шва |
| Влияние износа и коррозии (снижение предела прочности) | Коррозия, усталость металла, микроповреждения снижают фактический предел прочности на 20–30% | Изношенный сайлентблок с люфтом превращает упругий удар в резкий рывок | |
| Скрытые повреждения (сопутствующие детали) | Опорный подшипник стойки, поворотный кулак (трещины), рулевая тяга и наконечник, подрамник или лонжерон (скрытые вмятины) | Удар передается по кинематической цепи; замена рычага не решает проблему без 3D-геометрии кузова и стенда развал-схождения | |
| Допустимость ремонта (правки) | Сталь: допустимо при изгибе 3–4 мм (с последующей термообработкой); алюминий: категорически запрещено (микротрещины) | Алюминиевые рычаги после правки теряют прочность; восстановленный узел становится бомбой замедленного действия | |
| Методы диагностики | Замер геометрии на стенде с индикаторами часового типа; визуальный осмотр после пескоструйной обработки; 3D-геометрия кузова; стенд развал-схождения | «Гармошка» на рычаге вблизи сайлентблока или трещина вокруг оси шаровой — стопроцентная замена | |
| Профилактика и снижение риска | Скорость подъезда к бордюру; перпендикулярная постановка колеса к канту; усиленные полиуретановые сайлентблоки; осмотр каждые 15 000 км | Деформация в 1–2 мм незаметна на глаз, но приводит к замене ступицы и тормозного диска через месяц | |
Ключевые расчетные зависимости из статьи
| Показатель | Значение / Формула (по тексту) |
|---|---|
| Снижение предела прочности при износе | 20–30% (из-за коррозии, усталости, микроповреждений) |
| Превышение крутящего момента при боковом ударе | В 3–5 раз больше статической нагрузки от веса автомобиля |
| Скорость удара для деформации (боковой удар) | 20–30 км/ч при попадании колеса точно в торец бордюра |
| Допустимый изгиб для правки стального рычага | 3–4 мм (с последующей термообработкой) |
| Периодичность профилактического осмотра | Каждые 15 000 км |
| Критическая незаметная деформация | 1–2 мм (приводит к отказу ступицы и тормозного диска через месяц) |
Частые вопросы о причинах искривления нижнего рычага
Почему нижний рычаг гнется при ударе о бордюр, даже на небольшой скорости?
Рычаг деформируется из-за пиковой точечной нагрузки, превышающей предел текучести металла. Инженеры намеренно делают его «слабым звеном», чтобы он погасил энергию удара и защитил кузов. Даже на 20–30 км/ч при попадании колеса в торец бордюра возникает критический изгибающий момент, так как сила направлена под острым углом к плоскости рычага, а не вдоль его оси.
Какой удар опаснее — фронтальный или боковой?
Боковой удар — самый опасный. При фронтальном ударе рычаг сжимается вдоль оси, и сила уходит в подрамник. При боковом контакте рычаг работает как рычаг второго рода: ступица создает крутящий момент, в 3–5 раз превышающий статическую нагрузку от веса авто, что почти всегда вызывает деформацию в вертикальной плоскости.
Чем отличается поведение алюминиевых и стальных рычагов при ударе?
Алюминиевые рычаги хуже работают на изгиб из-за меньшего модуля упругости, у них часто образуется микротрещина в месте перехода от сайлентблока к телу, которая при ударе превращается в залом. Стальные рычаги гнутся равномерно, но слабым местом становятся сварные швы или зона крепления шаровой опоры, где металл складывается.
Почему замена рычага не всегда решает проблему после удара?
Удар часто повреждает смежные детали: опорный подшипник стойки, поворотный кулак, рулевую тягу или подрамник. Если их не проверить, новый рычаг быстро деформируется снова из-за нарушенной геометрии точек крепления. Требуется 3D-диагностика кузова и стенд развал-схождения.
Когда ремонт рычага невозможен?
Алюминиевые рычаги запрещено править — они теряют прочность из-за микротрещин в структуре сплава. Стальные можно выправить только при изгибе до 3–4 мм и с последующей термообработкой. Если есть «гармошка» у сайлентблока или трещина вокруг шаровой — требуется стопроцентная замена.
