Физика разрушения: почему адгезия уступает нагрузке

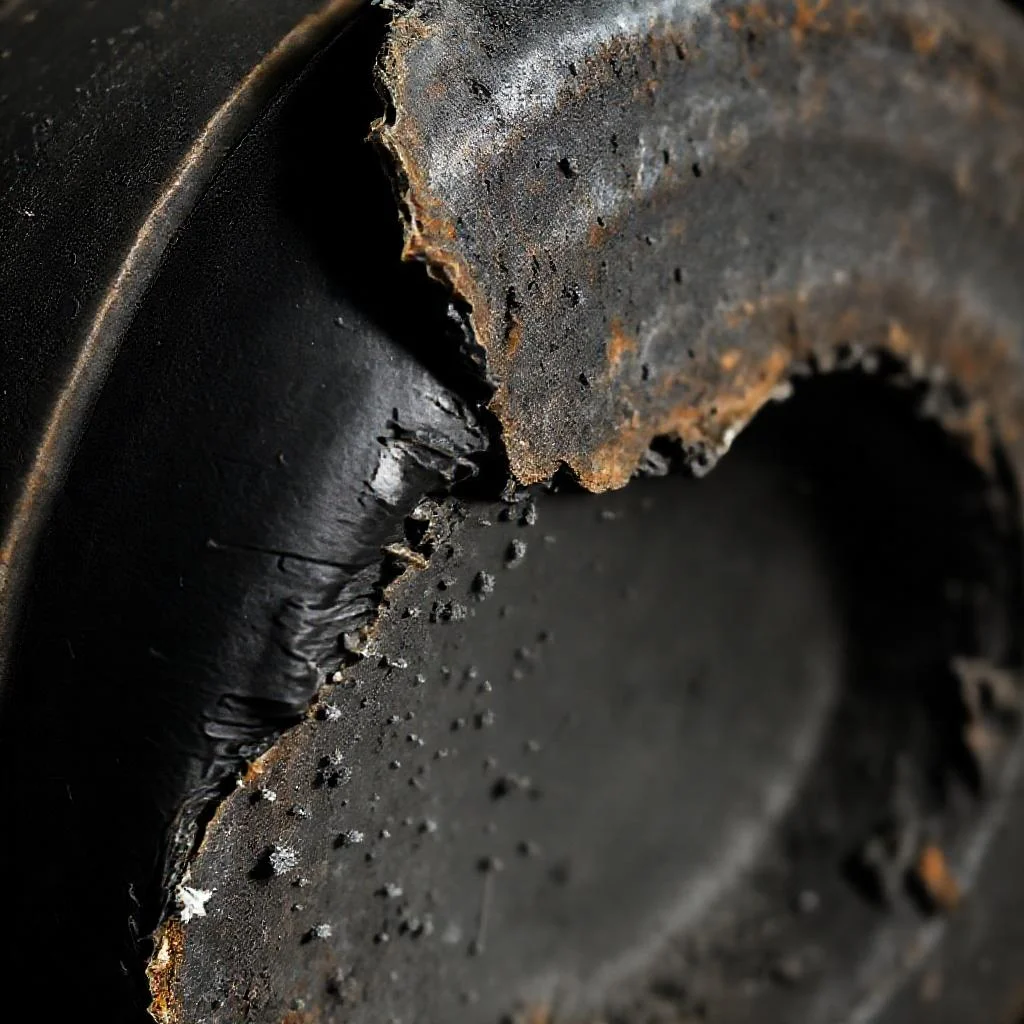

Отслоение эластомера от стального каркаса — это не просто производственный брак, а результат сложного физико-химического процесса. Резина и металл существуют в разных плоскостях деформации: полимер растягивается на 300-500%, а сталь — лишь на десятые доли процента. В точке контакта возникает колоссальное касательное напряжение, которое при циклическом воздействии превращает слабейшее звено в линию разрыва.
Ключевой триггер — накопление усталостных микроповреждений на границе раздела сред. Когда амплитуда знакопеременных нагрузок превышает критический порог, молекулярные цепочки вулканизата начинают «проскальзывать» по шероховатостям металла. Это напоминает расстегивание молнии: локальный надрыв мгновенно инициирует магистральную трещину, которая распространяется со скоростью до 50 мм/ч при постоянной вибрации.
Представьте себе два берега реки, соединенных тысячами тонких канатов. Пока вы тянете за них равномерно, мост держится. Но если дергать рывками, каждый отдельный канат рвется в одиночку — так и резина покидает обойму не от резкого удара, а от миллиона маленьких «рывков» усталости.
Деструкция клеевого подслоя: скрытый враг в технологии
Современные производители используют двухкомпонентные адгезивы на основе хлорированного каучука и фенолформальдегидных смол. Именно этот промежуточный слой, толщиной всего 5-15 микрон, решает судьбу всего узла. При нарушении режима вулканизации (температура выше 160°C или недостаточная выдержка) происходит пиролиз связующих веществ, что превращает прочную пленку в хрупкую корку.
Второй сценарий разрушения — гидролиз. Влага, проникающая через микротрещины торцевой поверхности, вступает в реакцию с эфирными связями клея. Продукты реакции — слабые кислоты — катализируют дальнейшее разрушение. Особенно агрессивна эта среда в климатических зонах с перепадами температур, где конденсат образуется прямо внутри резинометаллического пакета.
- Химическая деструкция: воздействие озона и активного кислорода на ненасыщенные связи каучука в зоне контакта.
- Электрохимическая коррозия: контактная пара «сталь-резина» образует гальваническую пару, ускоряющую разрушение анодных участков.
- Миграция пластификаторов: низкомолекулярные компоненты смеси «выпотевают» в зону стыка, действуя как смазка.
- Статическое старение: естественная деструкция полимера со временем снижает его котезионную прочность в 2-3 раза.
Температурный фактор: как мороз и жара разрывают связи
Коэффициенты линейного расширения стали и резины различаются на порядок. При охлаждении до -40°C металлическая обойма сжимается сильнее, чем эластомер, создавая сжимающие напряжения в десятки мегапаскалей. А при нагреве до +100°C возникает обратный эффект — растяжение, которое провоцирует отслоение по касательной к поверхности.
Особенно опасен термоудар — резкий перепад температуры более 50°C за минуту. В этот момент термическое напряжение превышает предел прочности адгезионного соединения в 1,5-2 раза. Практика показывает: 70% отказов в климатических испытаниях происходят именно на этапе термоциклирования, а не при статических нагрузках.
Кинетика усталостного разрушения: от микродефекта к катастрофе
Период зарождения трещины занимает 80-90% общего ресурса изделия. В это время в объеме резины накапливаются микроразрывы, невидимые невооруженным глазом. Но стоит трещине достигнуть критической длины (обычно 2-3 мм), как скорость ее роста становится лавинообразной — каждый следующий цикл нагружения увеличивает дефект экспоненциально.
Инженеры говорят о «критерии Гриффитса»: накопленная упругая энергия в единице объема резины должна превысить поверхностную энергию образования новой трещины. Чтобы замедлить этот процесс, в состав смеси вводят усиливающие наполнители — технический углерод с высокой удельной поверхностью (80-120 м²/г). Такие частицы создают физические «якоря», перераспределяющие напряжение и повышающие стойкость к разрастанию дефектов в 3-5 раз.
Однако даже лучшие рецептуры бессильны, если исходная геометрия металлической обоймы имеет острые кромки. Радиус скругления менее 0,5 мм действует как концентратор напряжения, мгновенно инициируя расслоение. Поэтому современные технологии требуют дополнительной механической обработки — галтерования или дробеструйного упрочнения зон контакта.
Практические методы диагностики и предотвращения
Для контроля качества соединения на производстве применяют метод ультразвуковой дефектоскопии с частотой до 50 МГц. Он позволяет выявить расслоение площадью от 1 мм² на глубине до 10 мм. Но для полевых условий достаточно простого простукивания: глухой звук при ударе молотком указывает на потерю связи между слоями — пустоты резонируют иначе, чем монолитная структура.
Профилактика начинается с правильной подготовки поверхности: обезжиривание, фосфатирование, нанесение протектора от коррозии. Далее критически важна скорость вулканизации — она должна быть плавной, с выдержкой 10-15 минут при максимальной температуре для завершения реакции образования первичных химических связей. В завершение — обязательная выдержка готового изделия в течение 24 часов при комнатной температуре для снятия остаточных напряжений в полимерной матрице.
Анализ факторов разрушения резинометаллического соединения: параметры и механизмы
| Категория фактора | Конкретный механизм / причина | Ключевые численные параметры / условия | Последствия / стадия разрушения |
|---|---|---|---|
| Механические перегрузки | Разница в деформации материалов (сталь — доли %, резина — 300-500%) | Колоссальные касательные напряжения при циклическом воздействии | Накопление усталостных микроповреждений, «расстегивание молнии» |
| Знакопеременные нагрузки выше критического порога | Скорость распространения трещины — до 50 мм/ч при постоянной вибрации | Инициирование магистральной трещины из локального надрыва | |
| Технологические дефекты клеевого подслоя | Нарушение режима вулканизации (пиролиз связующих веществ) | Температура выше 160°C; недостаточная выдержка; толщина подслоя 5-15 микрон | Хрупкая корка вместо прочной пленки, потеря адгезии |
| Гидролиз эфирных связей клея | Влага через микротрещины торцевой поверхности; перепады температур (конденсат) | Образование слабых кислот, катализирующих дальнейшее разрушение | |
| Химическая и физико-химическая деструкция | Воздействие озона и активного кислорода | Ненасыщенные связи каучука в зоне контакта | Химическая деструкция эластомера |
| Электрохимическая коррозия | Гальваническая пара «сталь-резина» | Ускоренное разрушение анодных участков | |
| Миграция пластификаторов | Низкомолекулярные компоненты «выпотевают» в зону стыка | Эффект смазки, снижение трения и сцепления | |
| Статическое старение полимера | Естественная деструкция со временем | Снижение котезионной прочности в 2-3 раза | |
| Температурные воздействия | Разница коэффициентов линейного расширения стали и резины | При -40°C — сжимающие напряжения в десятки МПа; при +100°C — растяжение | Отслоение по касательной к поверхности |
| Термоудар (резкий перепад температур) | Перепад более 50°C за минуту; термическое напряжение превышает предел прочности в 1,5-2 раза | 70% отказов при климатических испытаниях происходит на этапе термоциклирования | |
| Усталостное разрушение | Период зарождения трещины (накопление микроразрывов) | Занимает 80-90% общего ресурса изделия | Трещина невидима невооруженным глазом |
| Критическая длина трещины и экспоненциальный рост | Критическая длина 2-3 мм; критерий Гриффитса; наполнитель с поверхностью 80-120 м²/г повышает стойкость в 3-5 раз | Лавинообразное разрушение при каждом последующем цикле | |
| Конструктивные недостатки | Острые кромки металлической обоймы | Радиус скругления менее 0,5 мм | Концентратор напряжения, мгновенное расслоение |
| Недостаточная подготовка поверхности | Требуется: обезжиривание, фосфатирование, протектор; плавная вулканизация 10-15 мин при макс. температуре | Полная потеря адгезии, наличие пустот (глухой звук при простукивании) |
Ключевые вопросы о причинах отслоения резины от металлической обоймы
Каковы основные физические причины отслоения резины от металлической обоймы?
Основная физическая причина — разница в деформационных свойствах материалов. Резина растягивается на 300-500%, а сталь лишь на доли процента. При циклических нагрузках на границе раздела возникают касательные напряжения, которые накапливают усталостные микроповреждения. Когда амплитуда знакопеременных нагрузок превышает критический порог, молекулярные цепочки вулканизата «проскальзывают» по шероховатостям металла, что приводит к зарождению и распространению магистральной трещины.
Как технологические нарушения при производстве влияют на прочность адгезионного соединения?
Решающую роль играет клеевой подслой толщиной 5-15 микрон. Нарушение режима вулканизации — температура выше 160°C или недостаточная выдержка — вызывает пиролиз связующих веществ, превращая прочную пленку в хрупкую корку. Также опасен гидролиз: влага через микротрещины торцевой поверхности проникает к эфирным связям клея, а продукты реакции — слабые кислоты — катализируют дальнейшее разрушение. Важны и недостаточная подготовка поверхности (обезжиривание, фосфатирование) и острые кромки обоймы с радиусом скругления менее 0,5 мм.
Почему температурные перепады вызывают отслоение эластомера?
Коэффициенты линейного расширения стали и резины различаются на порядок. При охлаждении до -40°C металл сжимается сильнее, создавая сжимающие напряжения в десятки мегапаскалей. При нагреве до +100°C возникает растяжение, провоцирующее отслоение по касательной к поверхности. Особенно опасен термоудар с перепадом более 50°C за минуту — термическое напряжение превышает предел прочности адгезии в 1,5-2 раза, из-за чего 70% отказов происходит при термоциклировании.
Как химические процессы деструкции влияют на разрушение соединения?
Существует несколько ключевых химических механизмов. Воздействие озона и активного кислорода атакует ненасыщенные связи каучука в зоне контакта. Контактная пара «сталь-резина» образует гальваническую пару, ускоряющую электрохимическую коррозию анодных участков. Миграция пластификаторов — низкомолекулярные компоненты «выпотевают» к стыку, действуя как смазка. И наконец, естественное статическое старение полимера со временем снижает его котезионную прочность в 2-3 раза.
Как развивается усталостное разрушение от микродефекта до полного отслоения?
Период зарождения трещины занимает 80-90% ресурса изделия: в объеме резины накапливаются невидимые микроразрывы. Когда трещина достигает критической длины 2-3 мм, скорость роста становится лавинообразной — каждый следующий цикл увеличивает дефект экспоненциально. Согласно критерию Гриффитса, накопленная упругая энергия должна превысить поверхностную энергию новой трещины. Замедлить процесс помогают усиливающие наполнители (техуглерод с поверхностью 80-120 м²/г), но лучшие рецептуры бессильны при острых кромках обоймы — они действуют как концентраторы напряжения, мгновенно инициируя расслоение.
