Подготовка инструмента и оценка посадочного места
Прежде чем хвататься за молоток, остановитесь и посмотрите на втулку. Скоба — это не просто кусок металла, а элемент, который гасит вибрации и удерживает ось в строго заданном векторе. Проверьте, нет ли на внутренней поверхности втулки заусенцев, следов коррозии или старой смазки, превратившейся в наждак. Любой мусор сведёт на нет усилие запрессовки и создаст перекос, который будет «убивать» подшипник за сотни километров.
Для работы вам понадобится не только молоток, но и оправка из мягкого металла (латунь или алюминий) либо мощный струбцинный пресс. Ударный инструмент должен быть с ровным, не сколотым бойком. Если скоба имеет проушины и запрессовывается в алюминиевый корпус, обязательно прогрейте посадочное место техническим феном до 80–100 градусов. Это расширит металл на несколько микрон и позволит установить деталь без микротрещин, которые потом превратятся в люфт.
Ключевые принципы запрессовки: усилие и вектор
Запомните главное правило: скоба должна входить во втулку строго перпендикулярно оси вращения. Любой удар под углом — это гарантированный перекос и повышенный износ. Начинайте запрессовку с лёгких, контрольных ударов, постоянно проверяя зазор между фланцем скобы и торцом втулки. Если видите, что одна сторона уходит быстрее — немедленно останавливайтесь и выравнивайте деталь, слегка постукивая по выступающей стороне.
Используйте принцип «горячей руки»: втулка нагрета, скоба охлаждена (можно подержать в морозильной камере 20 минут). Такая разница температур создаёт натяг, который после выравнивания температур станет неподвижным соединением. Не смазывайте посадочное место обильно — достаточно тонкого слоя графитовой смазки или вообще работайте насухо, если этого требует инструкция производителя. Избыток смазки создаст гидравлический замок, и скоба не дойдёт до упора.
Контроль глубины и фиксация стопорными кольцами
Установка скобы не заканчивается моментом, когда она визуально села на место. Возьмите штангенциркуль и промерьте глубину посадки в четырёх противоположных точках. Допустимое отклонение — не более 0,05 мм. Если значение больше, не пытайтесь добить скобу сильнее — это деформирует её внутренний диаметр. Аккуратно извлеките её специальным съёмником и проверьте фаску на втулке, возможно, там образовался задир, который нужно удалить шабером.

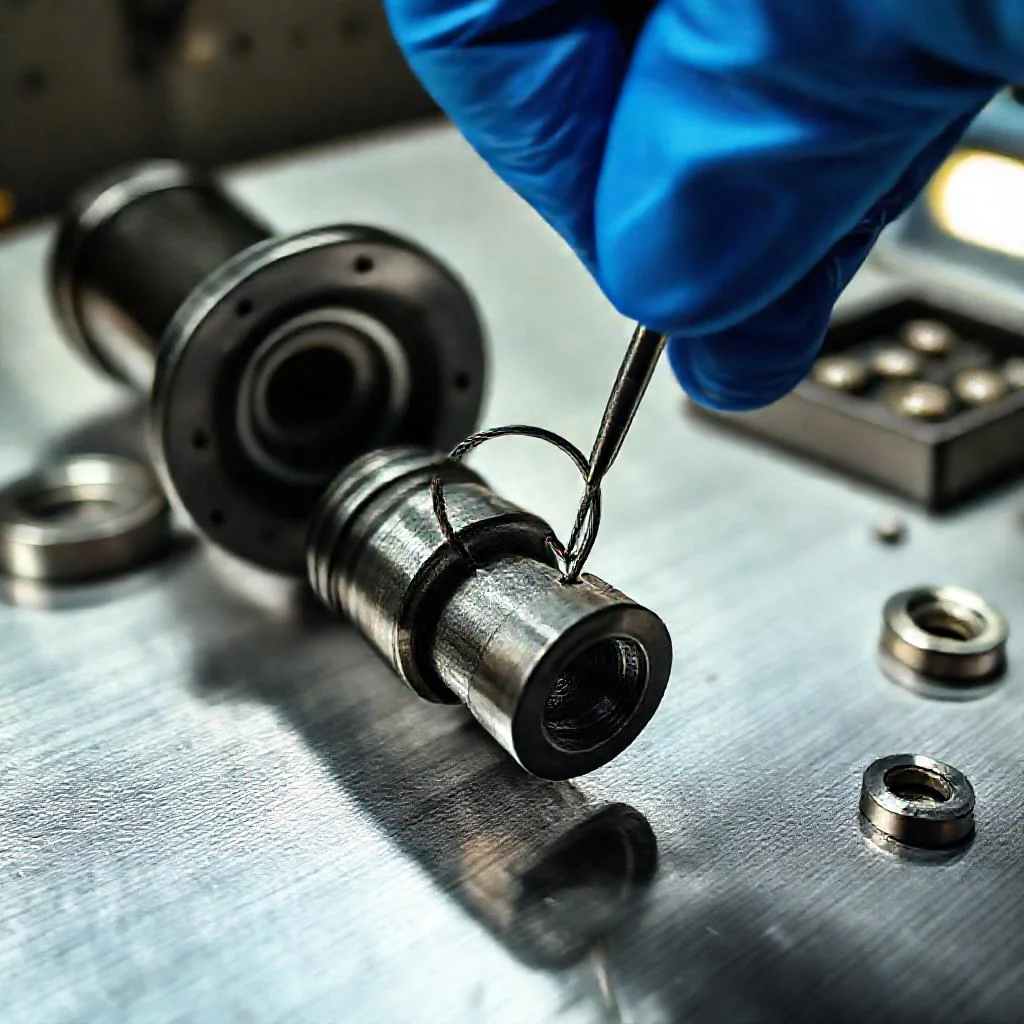

После того как скоба заняла своё место, установите стопорное кольцо (если оно предусмотрено конструкцией). Убедитесь, что кольцо полностью легло в канавку и не выступает над плоскостью втулки. Проверьте, вращается ли втулка свободно: возьмите её за корпус и проверните руками. Лёгкое, беззаклинивающее вращение — индикатор того, что внутренняя обойма не зажата и деталь установлена корректно, без внутреннего напряжения.
Типичные ошибки и способы их избежать
Чаще всего мастера грешат тем, что используют вместо оправки стальную трубу или обычные отвёртки. Это приводит к точечным нагрузкам и перекосу. Не менее опасна спешка: попытка запрессовать скобу «с наскока» приводит к тому, что деталь закусывает, и приходится прикладывать чрезмерные усилия. В итоге получается не соединение, а деформированный узел, который скоро начнёт стучать.
- Используйте только оправки с ровным торцом, диаметр которых меньше внешнего диаметра скобы минимум на 1–2 мм.
- Проверяйте параллельность щупом или лекальной линейкой каждые 2–3 удара молотка.
- Не применяйте ударные инструменты на подшипниках закрытого типа — для них только пресс с плавным усилием.
- Если скоба имеет асимметричную форму, делайте на торце метку и следите, чтобы она совпадала с меткой на втулке (если есть встроенный канал для смазки).
Финальная проверка перед сборкой узла
После завершения процедуры установки обязательно проведите тест на осевой люфт. Возьмите втулку в тиски с мягкими губками и попробуйте покачать скобу в разные стороны. Люфт не допускается в принципе — это признак неправильно подобранного диаметра или изношенного посадочного места. В этом случае дешевле заменить всю втулку в сборе, чем искать нестандартную скобу с ремонтным размером.
И последний совет: запишите в сервисной книжке или просто наклейте стикер, когда была произведена замена. Это позволит отследить ресурс и заранее подготовиться к следующему обслуживанию. Правильно установленная скоба служит в два-три раза дольше, чем та, что поставлена «на соплях». Уделите этой операции 30 минут внимания — и забудьте о проблеме на долгие километры пробега.
«Качественный ремонт — это не героизм с кувалдой, а продуманная последовательность точных действий. Там, где работает мысль и расчёт, металлические детали обретают вторую жизнь». — из брифа главного технолога станции техобслуживания.
Сводная таблица параметров установки скоб крепления втулок
| Параметр / Этап | Норма / Требование | Инструмент / Метод контроля | Критическое отклонение | Рекомендация |
|---|---|---|---|---|
| Состояние посадочного места | Без заусенцев, коррозии, старой смазки | Визуальный осмотр | Любой мусор → перекос и износ подшипника | Очистить, при необходимости удалить задиры шабером |
| Температура нагрева алюминиевого корпуса | 80–100 °C | Технический фен | Микротрещины при холодной запрессовке | Прогреть равномерно перед установкой |
| Угол входа скобы | Строго перпендикулярно оси вращения (90°) | Щуп, лекальная линейка | Любой перекос → гарантированный люфт и износ | Начинать с лёгких контрольных ударов, выравнивать по выступающей стороне |
| Разница температур деталей (метод «горячей руки») | Втулка нагрета, скоба охлаждена (20 минут в морозилке) | Бытовой холодильник, фен | Натяг не создаётся — соединение будет подвижным | После выравнивания температур соединение становится неподвижным |
| Смазка посадочного места | Тонкий слой графитовой смазки или насухо | Кисть, ветошь | Избыток смазки → гидрозамок, скоба не доходит до упора | Следовать инструкции производителя |
| Глубина посадки (контроль) | Допуск ≤ 0,05 мм | Штангенциркуль (4 противоположные точки) | Больше допуска → деформация внутреннего диаметра | Извлечь съёмником, проверить фаску, удалить задиры |
| Установка стопорного кольца | Полное вхождение в канавку, без выступания | Визуальный контроль, плоскогубцы для стопорных колец | Выступание → неправильная фиксация | Проверить вращение втулки от руки — без заклинивания |
| Диаметр оправки | Меньше внешнего диаметра скобы на 1–2 мм | Штангенциркуль | Точечная нагрузка, перекос | Только ровный торец, латунь/алюминий |
| Ударный инструмент | Молоток с ровным, не сколотым бойком | Технический осмотр | Сколы → повреждение детали | Для закрытых подшипников — только пресс с плавным усилием |
| Проверка параллельности | Каждые 2–3 удара | Щуп, лекальная линейка | Уход одной стороны → перекос | Остановиться, выровнять лёгкими ударами |
| Асимметричные скобы (метка) | Метка на торце должна совпадать с меткой на втулке | Визуальный контроль | Несовпадение → неверная ориентация, перекрытие масляного канала | Нанести метку до начала запрессовки |
| Тест на осевой люфт | Люфт не допускается | Тиски с мягкими губками, покачивание скобы | Люфт → неверный диаметр или износ посадочного места | Заменить втулку в сборе, не искать ремонтный размер |
| Срок службы после установки | В 2–3 раза дольше, чем при небрежном монтаже | Журнал обслуживания, стикер с датой | Преждевременный люфт и стук узла | Записать дату замены для отслеживания ресурса |
Частые вопросы по установке скоб крепления втулок
Как правильно запрессовать скобу без перекоса?
Запрессовывайте скобу строго перпендикулярно оси втулки. Используйте оправку с ровным торцом или пресс, нанося контрольные удары. Проверяйте зазор между фланцем и торцом втулки каждые 2-3 удара. При перекосе немедленно выравнивайте деталь, постукивая по выступающей стороне.
Нужно ли греть втулку перед установкой скобы?
Да, если корпус алюминиевый. Прогрейте посадочное место феном до 80–100 градусов, а скобу охладите в морозильнике 20 минут. Это создаст натяг, расширив металл. Не смазывайте обильно — достаточно тонкого слоя графитовой смазки или работайте насухо, чтобы избежать гидравлического замка.
Как проверить, что скоба села правильно?
Промерьте глубину посадки штангенциркулем в четырех противоположных точках — отклонение не более 0,05 мм. Установите стопорное кольцо, если оно есть, и убедитесь, что оно полностью легло в канавку. Затем проверните втулку руками — вращение должно быть легким, без заклинивания.
Что делать, если скоба не доходит до упора?
Не прикладывайте избыточные усилия — это деформирует деталь. Извлеките скобу съемником, проверьте фаску на втулку на наличие задиров. Удалите их шабером и повторите попытку. Если проблема повторяется, проверьте соответствие диаметров — возможно, скоба не подходит по ремонтному размеру.
Какие инструменты нельзя использовать для запрессовки?
Не применяйте стальные трубы, отвёртки и другие подручные предметы — они создают точечные нагрузки и перекосы. Для закрытых подшипников запрещены любые ударные инструменты, используйте только пресс с плавным усилием. Оправка должна быть из мягкого металла (латунь, алюминий) и иметь ровный торец.
