Метки на кардане: не прихоть, а страховка от вибраций и ремонта
Каждый, кто хоть раз держал в руках ключ на «17» и подходил к автомобилю с задним или полным приводом, знает: карданный вал — это не просто труба. Это высокоточный узел, где балансировка решает всё. Смещение на миллиметр при сборке — и вы получаете вибрацию на скорости 90 км/ч, которая убивает подвеску, крестовины и нервные клетки. Момент снятия вала — это точка бифуркации: либо вы всё делаете правильно, либо превращаете обычную замену пыльника в эпопею с поездками на балансировку.
Метки — это ваш «якорь» в пространстве. Когда вы ставите вал обратно, важно вернуть его в то же положение относительно фланцев КПП (раздатки) и редуктора. Даже незначительный угловой сдвиг нарушает заводскую центровку. Старые соединения, шлицы и крепёж уже приработались друг к другу, и только точная позиция гарантирует, что вы не создадите новый дисбаланс. Не поленитесь потратить две минуты на насечки — сэкономите несколько часов (а возможно, и дней) на устранение последствий.
Физика процесса: почему балансировка так капризна
Изначально вал балансируется в сборе с фланцами и, зачастую, с крестовинами на специальном стенде. Станок высверливает микро-граммы металла или приваривает пластины, чтобы скомпенсировать биение. Вы не видите эти корректировки невооружённым глазом, но они есть. Теперь представьте: вы сняли вал и положили его на стол. Всё, заводской «пасьянс» сложен в определённом порядке. Если при обратной установке вы повернёте вал на 180 градусов относительно фланца редуктора, вы сместите вектор дисбаланса.
Шлицевое соединение — это ещё один нюанс. У него есть «память»: шлицы вала и ступицы вилки со временем притираются, появляются микро-зазоры и характерный износ. Даже визуально одинаковые позиции на ощупь могут отличаться. Именно поэтому опытные механики ищут заводские риски или наносят свои — краской, зубилом или керном. Это не дань традиции, а способ сохранить ту самую соосность, которую задал производитель.
Как правильно наносить риски: практические советы

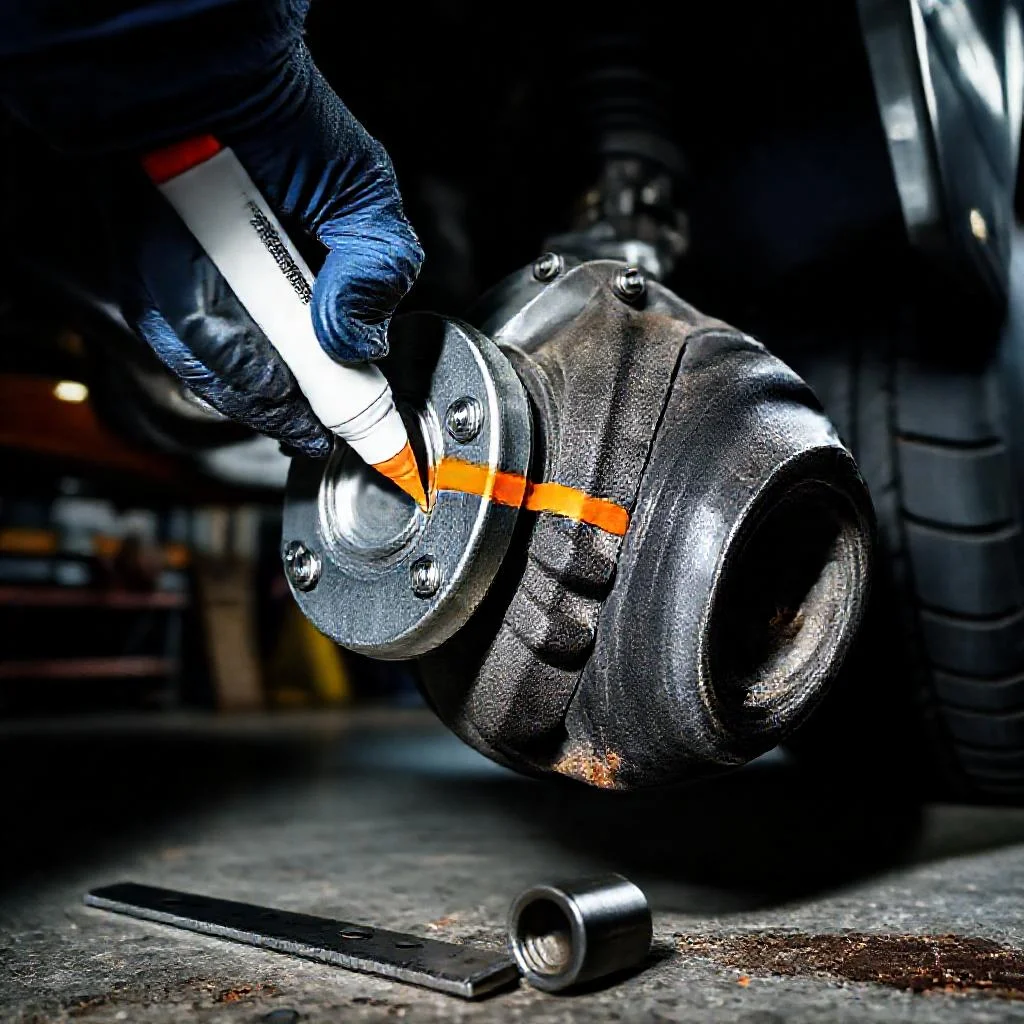

Вам понадобится минимум инструментов, но максимум внимательности. Самый простой и надёжный способ — белая масляная краска или маркер. Жирная линия должна захватывать обе части соединения: и вилку, и фланец. Если у вас есть доступ к керну и молотку — сделайте неглубокую насечку на торце, но делайте это аккуратно, чтобы не создать заусенец. Для «чистых» работ с энтузиастами популярен способ с суриком — его сложно стереть, и он не боится масла.
- Всегда наносите метки на чистой, обезжиренной поверхности — иначе краска «поплывёт».
- Проверяйте совпадение рисок не на глаз, а с помощью штангенциркуля или линейки
- Фотографируйте соединение на телефон — это дополнительная страховка от случайного стирания краски.
- Если вал двухсоставной — метьте каждое соединение отдельно и обязательно подписывайте (А/А, Б/Б).
.
Помните: маркер на масляной поверхности сохнет вечно, а вот краска «Moment» или эмаль — идеальный вариант. Лучше потратить чуть больше времени на подготовку, чем потом гадать, «а так ли я ставил». В экстренных ситуациях, когда метки слетели, вам придется искать балансировочный стенд, чтобы заново «поймать» ноль — это удовольствие не из дешевых и не из быстрых.
«Карданный вал прощает ошибки только до первого нажатия педали газа. После — вы становитесь заложником своей торопливости. Метка, поставленная за минуту, — это единственный бесплатный инструмент, который превращает сложный ремонт в рутину». — из записной книжки автослесаря с 30-летним стажем.
Типичные ошибки: как не превратить замену в проблемы
Самая распространённая ошибка — отсутствие меток как таковых. Новички полагаются на «везение» или шлицы, думая, что вал встанет только в одно положение. Это не так: во многих валах шлицы симметричны, и поставить его можно минимум двумя способами (а иногда и четырьмя). Вторая популярная проблема — игнорирование грязи. Вы нанесли риску на пыльный фланец, а при снятии просто стерли её ветошью. Дилетантская экономия времени приводит к тому, что вал отправляется на балансировку за 2–3 тысячи рублей.
Отдельно стоит сказать о болтах крепления. Если вы не пометили взаимное расположение фланца и вала относительно друг друга, вы рискуете поставить их вразнобой. Особенно это критично на автомобилях, где кардан соединяется через эластичную муфту — там смещение на один зуб звездочки создаёт нехилый биение. Не забывайте и про грязезащитные колпачки — при неправильной сборке их легко закусывает, что приводит к протечкам смазки и выходу из строя подшипников.
Когда метки не помогут: исключения из правил
Существует ситуация, когда ваши усердия по нанесению рисок окажутся напрасными — это замена крестовин или ремонт шлицевого соединения. Если вы меняли карданный шарнир, вал уже потерял свою «девственную» балансировку, так как меняется распределение масс. В этом случае даже точное совпадение старых меток не гарантирует отсутствия вибрации. Здесь уместно говорить о полной ребалансировке на стенде, а не о геометрии сопряжения фланцев.
Также метки бессмысленны при сильном износе шлицев. Если люфт в соединении превышает допустимые нормы (обычно более 0,3 мм), вал будет «гулять» при любой установке, и риски не спасут — потребуется замена вилки или вала в сборе. В таких узлах основной упор делается на затяжку крепежа динамометрическим ключом и проверку осевого люфта, а не на совпадение насечек. Будьте честны перед собой: если узел уже «уставший», ваши риски — лишь формальность, а не панацея.
Ключевые параметры и риски при работе с карданным валом
| Параметр / Ситуация | Без меток (риск) | С метками (результат) | Примечание / Нюанс |
|---|---|---|---|
| Угловой сдвиг фланца (КПП/раздатка или редуктор) | Нарушение заводской центровки, вибрация на скорости 90 км/ч, убийство подвески и крестовин | Полное сохранение соосности, отсутствие нового дисбаланса | Даже 1 мм смещения имеет значение. Шлицы часто симметричны — вал можно поставить 2–4 способами. |
| Шлицевое соединение («память» узла) | Игнорирование приработанных микро-зазоров, появление «гуляния» и вибраций | Точное совпадение приработанных поверхностей, сохранение заводской посадки | Шлицы со временем притираются, визуально одинаковые позиции могут отличаться на ощупь. |
| Балансировка вала (заводские пластины/высверловка) | Поворот вала на 180° относительно фланца — смещение вектора дисбаланса | Возврат в исходное положение, компенсация масс сохранена | Стенд балансировки высверливает микрограммы или приваривает пластины — корректировки невооружённым глазом не видны. |
| Способ нанесения риски | Маркер по маслу — «поплывёт» и сотрётся; насечка с заусенцем на торце | Белая масляная краска / эмаль, керн на чистой поверхности, сурик (не боится масла) | Поверхность обязательно обезжирить. Фото на телефон — дополнительная страховка. |
| Двухсоставной вал | Путаница между соединениями, невозможность определить позицию | Метки на каждом соединении отдельно, подпись (А/А, Б/Б) | Каждое соединение метить строго индивидуально. |
| Болты крепления / эластичная муфта | Смещение на один зуб звездочки — сильное биение, закусывание пыльников, протечки смазки | Сохранение взаимного расположения фланца и вала, корректная работа муфты | Особенно критично при соединении через эластичную муфту. |
| Замена крестовин / ремонт шлицев | Метки не помогут — вал уже потерял балансировку | Требуется полная ребалансировка на стенде (дорого и долго) | Исключение из правил: замена карданного шарнира меняет распределение масс. |
| Износ шлицев (люфт более 0,3 мм) | Риски — формальность, вал будет «гулять» при любой установке | Бессмысленно, нужна замена вилки или вала в сборе | Основной упор — динамометрический ключ и проверка осевого люфта. |
| Экономия времени / стоимость ошибки | Эпопея с балансировкой за 2–3 тыс. рублей, потеря часов и дней | 2 минуты на насечки — бесплатный инструмент, сложный ремонт превращается в рутину | «Вал прощает ошибки только до первого нажатия педали газа». |
Частые вопросы о метках на карданном валу
Зачем обязательно ставить метки на карданном валу перед его снятием?
Метки необходимы, чтобы при обратной установке вернуть вал в то же положение относительно фланцев КПП (раздатки) и редуктора. Любой, даже незначительный, угловой сдвиг нарушает заводскую балансировку и центровку, что приводит к вибрациям на скорости, быстрому износу крестовин и подвески. Метки сохраняют приработанное взаимное расположение деталей, предотвращая дисбаланс и дорогостоящий ремонт.
Что будет, если не поставить метки и установить карданный вал неправильно?
При отсутствии меток высок риск собрать соединение со смещением на несколько миллиметров или градусов. Это вызовет вибрацию уже на скорости около 90 км/ч, которая разрушает подшипники, крестовины и другие элементы трансмиссии. Устранить проблему можно только повторной балансировкой вала на стенде, что стоит времени и денег, а в запущенных случаях потребует замены деталей.
Как правильно наносить метки на карданный вал и фланцы?
Используйте белую масляную краску, эмаль или яркий маркер, нанося жирную линию, которая захватывает обе части соединения (вилку и фланец). Поверхность должна быть чистой и обезжиренной. Дополнительно можно сделать неглубокую насечку керном. Для двухсоставных валов метьте каждое соединение отдельно и подписывайте пары (А/А, Б/Б). Сфотографируйте соединение на телефон — это страховка от случайного стирания рисок.
Помогут ли метки, если менялись крестовины или шлицы имеют люфт?
Нет, в этих случаях метки не гарантируют отсутствия вибрации. При замене крестовин распределение масс меняется, и необходима полная ребалансировка на стенде. При износе шлицев (люфт более 0,3 мм) вал будет «гулять» в любом положении — потребуется замена вилки или вала в сборе. Метки работают только на исправных, приработанных узлах.
Какие типичные ошибки допускают при нанесении и использовании меток?
Самая частая ошибка — полное отсутствие меток или надежда на то, что шлицы встанут только в одно положение (часто они симметричны). Вторая — нанесение рисок на грязную или масляную поверхность, из-за чего краска стирается при снятии. Также забывают метить взаимное расположение фланца и вала на автомобилях с эластичной муфтой — там критично смещение даже на один зуб звездочки.
