Токовые клещи для осциллографа Hantek: устройство и работа в автомобильной диагностике
Современная автомобильная диагностика немыслима без осциллографа. Но сам осциллограф видит только напряжение. Чтобы «увидеть» ток, нужен специальный преобразователь — токовые клещи. Устройство Hantek позволяет мастеру заглянуть внутрь электрической цепи, не разрывая её. Это похоже на то, как механик слушает работу двигателя стетоскопом, не вскрывая мотор.
Главный принцип работы токовых клещей основан на измерении магнитного поля. Внутри корпуса находится магнитопровод с датчиком Холла, который измеряет магнитное поле вокруг провода без разреза. Когда по проводу течёт ток, вокруг него возникает магнитное поле. Датчик Холла преобразует силу этого поля в пропорциональное напряжение. Осциллограф Hantek затем отображает это напряжение как форму сигнала тока.
Для понимания аналогия с двигателем. В цилиндре сгорает топливовоздушная смесь, создавая давление на поршень. Чем больше топлива сгорает, тем выше давление. В электрической цепи ток — это аналог давления (количества) сгоревшего топлива. Токовые клещи — это «манометр» для электричества.

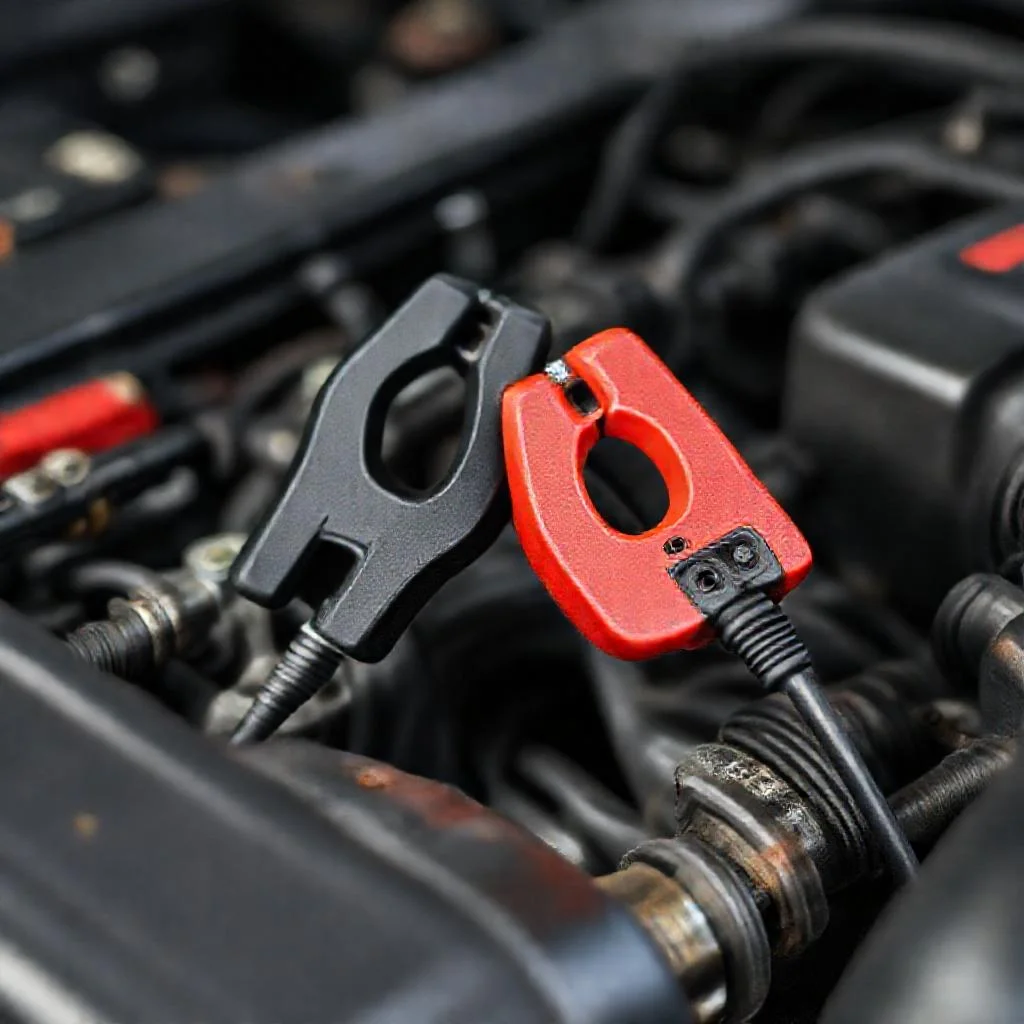

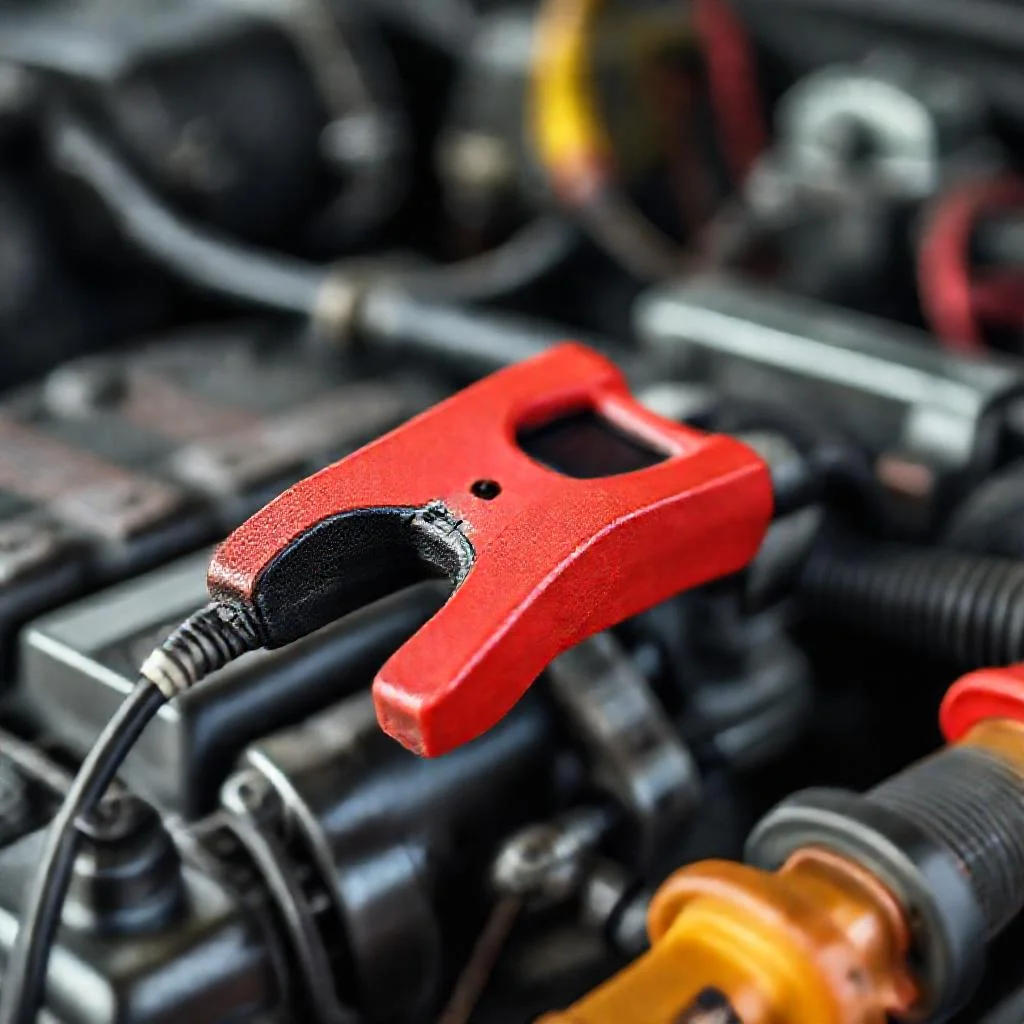

Устройство токовых клещей Hantek
Конструкция состоит из трёх ключевых элементов. Первый — это разъёмный магнитопровод (клещи). Он выполнен из ферромагнитного материала. Второй — датчик Холла, размещённый в зазоре магнитопровода. Третий — электронная плата усиления и фильтрации сигнала.
Магнитопровод работает по принципу трансформатора. Когда клещи замыкаются вокруг провода, магнитный поток проходит через сердечник. Датчик Холла реагирует на изменение плотности этого потока. Именно магнитопровод с датчиком Холла измеряющий магнитное поле вокруг провода без разреза — ключевая технология, отличающая Hantek от дешёвых аналогов.
Электронная начинка выполняет важную задачу. Сигнал с датчика Холла очень слабый (милливольты). Усилитель повышает его до уровня, который может обработать осциллограф (обычно до 1–10 В). Фильтры отсекают высокочастотные помехи от зажигания и генератора автомобиля.
Применение для диагностики двигателя
Рассмотрим пример с форсункой впрыска. На осциллографе видно напряжение на форсунке: прямоугольный импульс от ЭБУ. Но токовый сигнал даёт гораздо больше информации. Когда ЭБУ подаёт напряжение, катушка форсунки начинает накапливать энергию. Ток растёт плавно, как разгон автомобиля с места.
В момент открытия иглы форсунки происходит характерный «излом» кривой тока. Это похоже на то, как водитель отпускает сцепление: двигатель начинает вращать колёса, и обороты падают. По форме этого излома можно судить о механическом состоянии форсунки. Застывшая игла, закоксованный распылитель — всё это меняет форму кривой тока.
Другой пример — проверка генератора. Диодный мост выпрямляет переменный ток. Если один диод пробит, форма тока становится асимметричной. Токовые клещи Hantek покажут «провал» в каждой второй полуволне. Это верный признак неисправного выпрямителя, который не заметить по напряжению.
Диагностика подвески через токовые клещи
Казалось бы, какая связь? Но современные автомобили имеют адаптивную подвеску. Амортизаторы с электронным управлением меняют жёсткость через электромагнитный клапан. Токовые клещи позволяют проверить работу этого клапана.
ЭБУ подвески подаёт на амортизатор ШИМ-сигнал (широтно-импульсную модуляцию). Чем шире импульс, тем жёстче амортизатор. Ток в цепи клапана должен точно повторять управляющий сигнал. Если клещи показывают «шум» или пропадание тока — значит, проводка повреждена или клапан заклинил.
Аналогия с подвеской простая. Представьте, что амортизатор — это обычный масляный насос. Чем больше масла прокачивается, тем жёстче работа. Токовые клещи — это расходомер, который показывает, сколько «масла» (электричества) уходит на демпфирование.
Трансмиссия и токовые клещи
Автоматические коробки передач (АКПП) и вариаторы управляются гидравликой, но гидравлика управляется соленоидами. Каждый соленоид — это электромагнитный клапан. Токовые клещи Hantek позволяют проверить его работу без снятия поддона.
Например, соленоид блокировки гидротрансформатора (TCC). В момент блокировки ЭБУ подаёт на соленоид ток около 0,5–0,8 А. Форма сигнала тока должна быть чистой, без пульсаций. Если появились биения — значит, фрикционы изношены или масло загрязнено продуктами износа.
Важно помнить нормативы. Сопротивление обмоток соленоидов обычно 5–20 Ом. Измерение мультиметром даёт только статику. Токовые клещи показывают динамику: как соленоид отрабатывает переключение. Быстрый спад тока может указывать на короткое замыкание витков в обмотке.
Механиям вариатора также поддаётся диагностике. Регулятор давления масла в вариаторе управляется током. Если ток стабилен, а давление плавает — проблема в гидравлике, а не в электронике. Хотя на диагностическом стенде это не проверишь.
Практические советы по работе с Hantek
Перед подключением важно выставить правильный диапазон. Большинство клещей Hantek имеют переключатель: 10 А и 100 А. Для форсунок рабочего диапазона 10 А достаточно. Для стартера — нужно 100 А. Неправильный выбор приведёт к обрезанию сигнала или шуму.
Установка клещей должна быть строго перпендикулярна проводу. Любой перекос вносит погрешность. Магнитопровод с датчиком Холла измеряющий магнитное поле вокруг провода без разреза максимально чувствителен к положению проводника. Даже смещение на 5 мм меняет амплитуду сигнала на 10–15%.
Обязательно обнулять клещи перед каждым измерением. Даже остаточная намагниченность сердечника даёт смещение нуля. Кнопка «Zero» (если она есть) или выключение/включение питания решает проблему. Если этого не сделать, осциллограмма будет плавать относительно нулевой линии.
Важно помнить о частоте дискретизации. Осциллограф Hantek имеет частоту 1 МГц и выше. Но токовые клещи имеют свою полосу пропускания. Обычно это от 0 Гц (постоянный ток) до 20–100 кГц. Для большинства автомобильных задач хватает 20 кГц. Выше — только для анализа помех систем зажигания.
Регламенты и нормы
При работе с токовыми клещами нужно соблюдать элементарную безопасность. Максимальное измеряемое напряжение — обычно до 600 В CAT III. То есть клещи рассчитаны на работу в цепях автомобиля 12/24 В, но не в высоковольтных цепях гибридов (200–400 В). Для гибридов нужны специальные изолированные клещи с защитой от дуги.
Допуски по току: непрерывный ток не должен превышать номинала. Для клещей Hantek CC-650 это 60 А постоянно, кратковременно до 200 А. Превышение ведёт к перегреву сердечника и дрейфу нуля. Измерение пускового тока стартера (300–500 А) должно длиться не более 1–2 секунд с паузой в 20 секунд.
Калибровку клещей рекомендуется проводить раз в год. Отклонение более 3% на частоте 50 Гц — повод для калибровки. В домашних условиях можно проверить по известной нагрузке, например, лампочке 55 Вт. При напряжении 12 В ток будет около 4,58 А. Если показатели отличаются более чем на 0,2 А — стоит обратиться в сервис.
Типичные ошибки новичков
Первая ошибка — попытка измерить ток на аккумуляторе, цепляя клещи на клемму. Это неправильно. Ток измеряется только на ОДНОМ проводе. Если захватить плюсовой и минусовой провод вместе, магнитные поля скомпенсируются — показания будут нулевыми.
Вторая ошибка — работа с осциллографом в режиме AC coupling. Постоянная составляющая тока (например, 2 А через форсунку) будет отсечена, и мастер увидит только пульсации. Для автомобильной диагностики почти всегда нужен режим DC coupling. Это даёт полную картину: и постоянный ток на открытие форсунки, и пульсации износа щёток стартера.
Третья ошибка — неиспользование экранированного кабеля. Длинные провода от клещей к осциллографу работают как антенна. В моторном отсеке много помех от зажигания. Неэкранированный кабель приведёт к тому, что на осциллограмме будут видны наводки, а не реальный ток. Лучше использовать короткий коаксиальный кабель с ферритовым фильтром.
Четвёртая ошибка — забывать про фазу. Ток может отставать или опережать напряжение (особенно в цепях с катушками индуктивности). Для точной диагностики нужно смотреть одновременно обе осциллограммы. Hantek поддерживает два канала: один на напряжение, второй на ток.
Заключение
Токовые клещи Hantek превращают обычный осциллограф в мощный анализатор бортовой электроники. Они раскрывают то, что скрыто от глаз: работу форсунок, соленоидов коробки передач, клапанов подвески. Принцип действия прост: магнитопровод с датчиком Холла воспринимает магнитное поле, создаваемое током, и превращает его в понятный сигнал.
Для начинающего мастера это инструмент, который даёт ответ на вопрос «почему машина плохо едет?» не вслепую, а с цифрами и графиками. Для гаражного эксперта — незаменимый помощник для диагностики сложных неисправностей, где мультиметр бессилен.
Главное — не забывать о правильном выборе диапазона, обнулении и подключении. И тогда токовые клещи Hantek отслужат верой и правдой не один год, экономя время и нервы.
Таблица: Технические характеристики и режимы работы токовых клещей Hantek
В таблице ниже сведены ключевые параметры, диапазоны измерений и требования к эксплуатации токовых клещей Hantek для осциллографа, описанные в статье. Данные приведены строго по тексту, включая допуски по току, напряжению, частоте и временные ограничения для диагностики автомобильных систем.
| Параметр / Режим | Значение / Описание (из текста) | Примечания / Ограничения (из текста) |
|---|---|---|
| Диапазоны измерения тока (переключатель) | 10 А и 100 А | Для форсунок — 10 А, для стартера — 100 А. Неправильный выбор приводит к обрезанию сигнала или шуму. |
| Максимальное измеряемое напряжение (безопасность) | До 600 В CAT III | Рассчитаны на цепи 12/24 В. НЕ подходят для высоковольтных цепей гибридов (200–400 В) — требуются специальные изолированные клещи. |
| Допуски по току (для модели CC-650) | Непрерывный: 60 А; Кратковременный: до 200 А | Превышение ведёт к перегреву сердечника и дрейфу нуля. Измерение пускового тока (300–500 А): не более 1–2 секунд с паузой 20 секунд. |
| Полоса пропускания (частота) | От 0 Гц (постоянный ток) до 20–100 кГц | Для большинства автомобильных задач достаточно 20 кГц. Выше 20 кГц — только для анализа помех систем зажигания. |
| Требования к калибровке | Рекомендуется раз в год | Отклонение более 3% на частоте 50 Гц — повод для калибровки. Домашняя проверка: лампочка 55 Вт (при 12 В ток ~4,58 А). Если отклонение более 0,2 А — обратиться в сервис. |
| Тип сигнала и режим осциллографа | DC coupling (связь по постоянному току) | AC coupling отсекает постоянную составляющую. Для диагностики (форсунки, стартер) нужен DC режим. |
| Требования к кабелю | Экранированный (коаксиальный) с ферритовым фильтром | Неэкранированный кабель работает как антенна и ловит помехи от зажигания. |
| Правила подключения | Измерение только на ОДНОМ проводе; клещи строго перпендикулярно проводу | Захват двух проводов (плюс и минус) обнуляет показания. Перекос провода на 5 мм меняет амплитуду на 10–15%. |
| Обязательная процедура | Обнуление (кнопка «Zero») перед каждым измерением | Остаточная намагниченность даёт смещение нуля. Без обнуления осциллограмма будет плавать. |
| Частота дискретизации осциллографа | 1 МГц и выше | Частота осциллографа превышает полосу пропускания клещей, что не является проблемой. |
Частые вопросы по теме (FAQ)
Как токовые клещи Hantek могут помочь в диагностике автоматической коробки передач (АКПП)?
Токовые клещи Hantek позволяют проверить работу соленоидов АКПП (например, соленоида блокировки гидротрансформатора TCC) без снятия поддона. По форме сигнала тока можно судить о динамике работы: в момент блокировки ЭБУ подаёт ток около 0,5–0,8 А, и форма сигнала должна быть чистой, без пульсаций. Если появились биения, это указывает на износ фрикционов или загрязнение масла продуктами износа. Быстрый спад тока может сигнализировать о коротком замыкании витков в обмотке соленоида (сопротивление обмоток обычно 5–20 Ом).
Почему при измерении пускового тока стартера нужно использовать диапазон 100 А и соблюдать временные ограничения?
Пусковой ток стартера может достигать 300–500 А. Для таких значений необходим диапазон 100 А на клещах (например, Hantek CC-650), иначе сигнал будет «обрезан». Однако непрерывный ток для этих клещей не должен превышать 60 А, а кратковременно допускается до 200 А. Поэтому измерение пускового тока должно длиться не более 1–2 секунд с обязательной паузой в 20 секунд, чтобы избежать перегрева сердечника и дрейфа нуля.
Как проверить адаптивную подвеску автомобиля с помощью токовых клещей Hantek?
Современные амортизаторы с электронным управлением меняют жёсткость через электромагнитный клапан, на который ЭБУ подвески подаёт ШИМ-сигнал. Чем шире импульс, тем жёстче амортизатор. Ток в цепи клапана должен точно повторять управляющий сигнал. Если клещи показывают «шум» или пропадание тока, это указывает на повреждение проводки или заклинивание клапана. Это позволяет диагностировать неисправность без демонтажа амортизатора.
В чём отличие измерения тока форсунки впрыска с помощью токовых клещей Hantek от обычного замера напряжения осциллографом?
Напряжение на форсунке показывает только прямоугольный импульс от ЭБУ. Токовый сигнал даёт гораздо больше информации. Когда ЭБУ подаёт напряжение, катушка форсунки накапливает энергию, и ток растёт плавно. В момент открытия иглы на кривой тока появляется характерный «излом». По его форме можно судить о механическом состоянии: застывшая игла или закоксованный распылитель меняют эту кривую. Для корректного измерения форсунок используйте диапазон клещей 10 А.
Какие типичные ошибки при подключении токовых клещей Hantek наиболее критичны для автомобильной диагностики?
Первая ошибка — цеплять клещи на плюсовой и минусовой провод вместе (магнитные поля скомпенсируются, показания будут нулевыми). Вторая — работа в режиме AC coupling на осциллографе: для автомобильной диагностики почти всегда нужен режим DC coupling, иначе пропадёт постоянная составляющая тока (например, 2 А через форсунку). Третья — игнорирование экранированного кабеля: в моторном отсеке много помех от зажигания, и длинный неэкранированный провод приведёт к наводкам на осциллограмме. Четвёртая — неправильное обнуление клещей: перед каждым измерением обязательно нажимать кнопку «Zero» или выключать/включать питание, иначе осциллограмма будет плавать относительно нулевой линии.
