В бензиновом моторе искра проскакивает между электродами свечи зажигания и поджигает смесь. В дизеле принцип иной: топливо воспламеняется от сжатия и высокой температуры воздуха. Но зимой холодный металл в цилиндре отбирает у воздуха тепло настолько сильно, что самовоспламенения не происходит. Двигатель «не схватывает» и крутит стартер впустую. Свеча накаливания решает эту проблему. Она разогревает камеру сгорания перед пуском, чтобы дизель завелся при минусовой температуре.

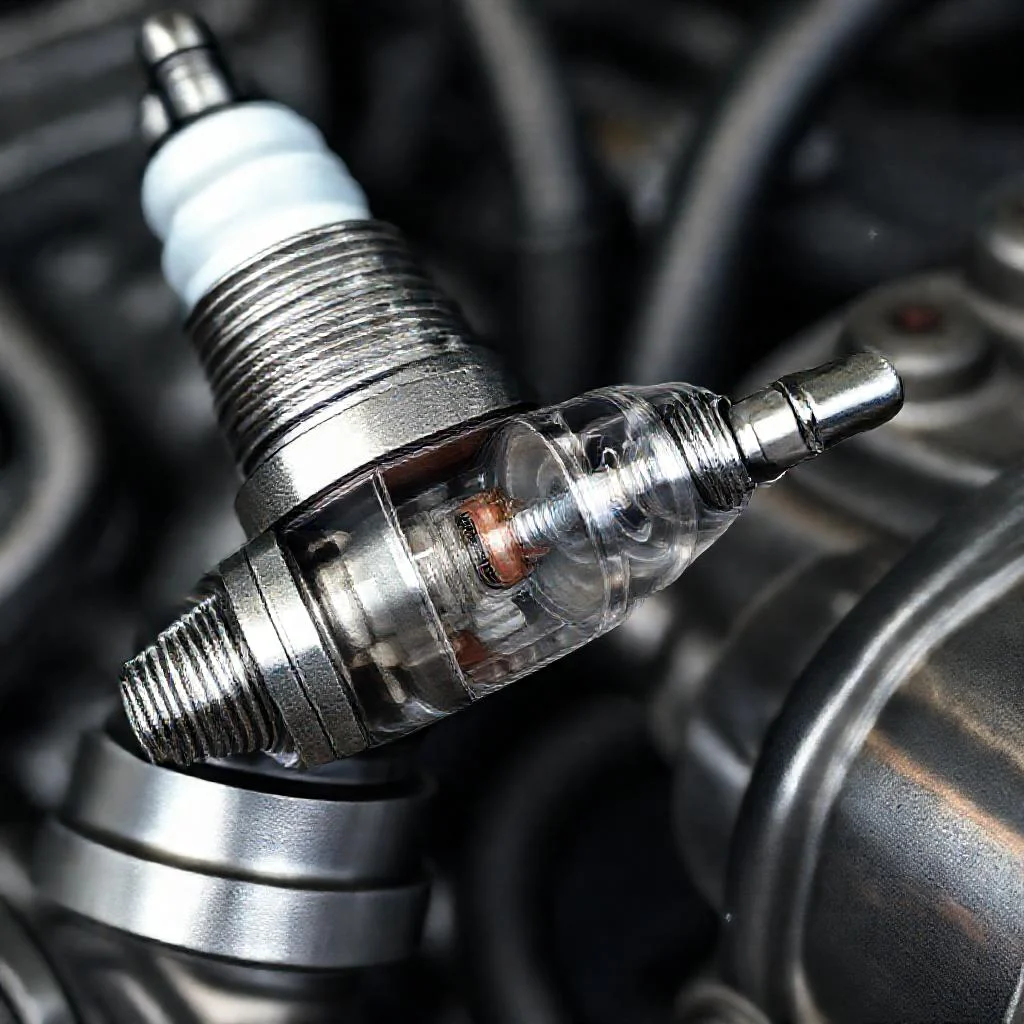

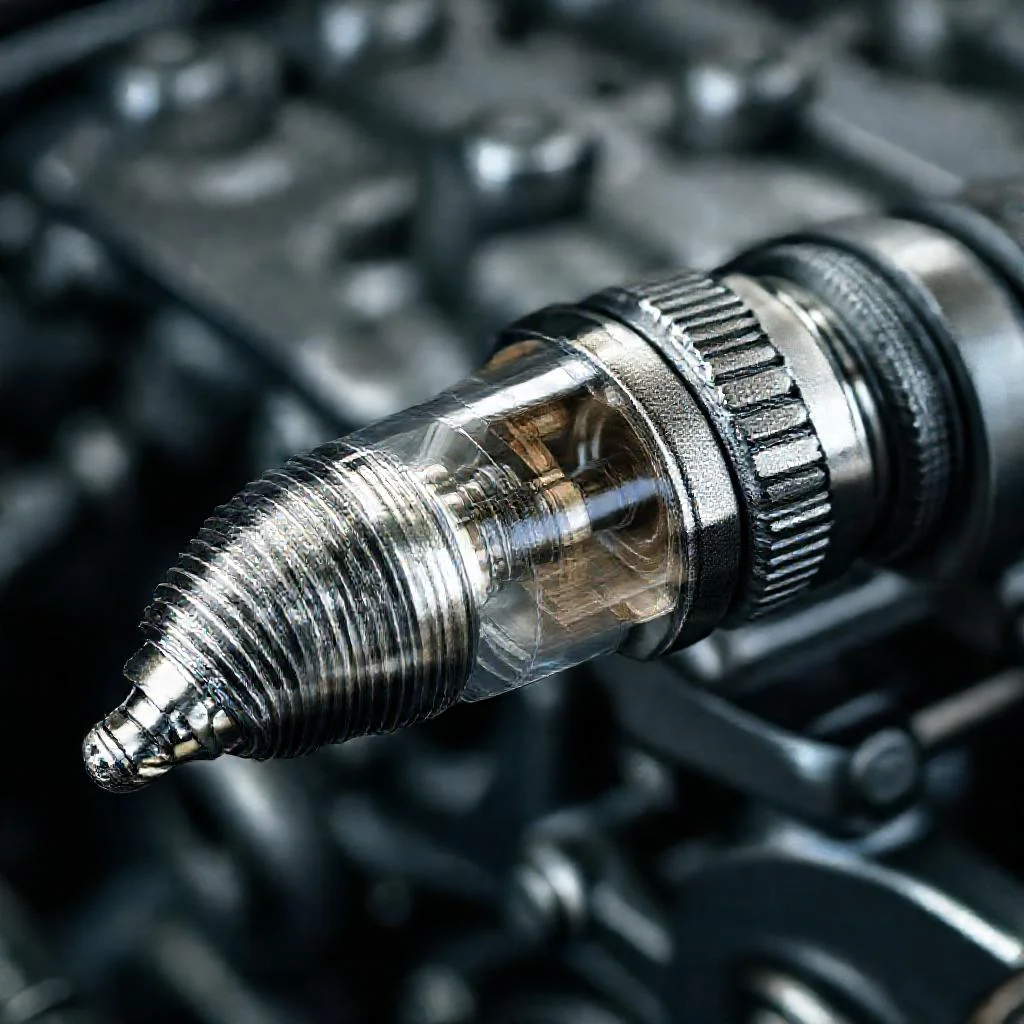

Свеча накаливания — это, по сути, мощный электронагреватель, вкрученный в головку блока цилиндров. Ее рабочий элемент — металлический штифт (стрижень), который торчит внутрь камеры сгорания. Внутри этого штифта находится нагревательная и регулировочная спирали, раскаляющиеся до 1000°C. Именно такой нагрев требуется, чтобы компенсировать теплопотери на холодном металле блока и головки. Представьте, что холодной ложкой зачерпнули горячий суп. Ложка сразу остывает, отбирая тепло у супа. Свеча накаливания работает как постоянно подогреваемая ложка, которая не дает супу (воздуху) сильно остыть.
Работает это так. При повороте ключа зажигания на приборной панели загорается спиралька. Это индикатор. Блок управления двигателем (ЭБУ) подает напряжение на свечи. Внутри штифта две спирали, соединенные последовательно. Первая — нагревательная, она сделана из материала с большим сопротивлением и сильно греется. Вторая — регулировочная, ее сопротивление растет с температурой. Когда штифт достигает нужной температуры, сопротивление регулировочной спирали увеличивается, ток падает, и нагрев стабилизируется. Это защищает свечу от перегорания. Как только спираль на приборной панели гаснет, это сигнал: можно крутить стартер. Хотя в современных дизелях с common rail процесс автоматизирован, и ЭБУ сам решает, когда подавать напряжение.
Конструкция свечи кажется простой, но на практике инженерам пришлось решить сложную задачу. Штифт должен выдерживать огромное давление внутри цилиндра (до 200 атмосфер) и температуру выше 850°C. Для этого корпус делают из жаропрочной стали, а внутреннюю полость заполняют керамическим порошком или специальной изолирующей массой. Изоляция нужна, чтобы спирали не замкнули на корпус и не перегорели. Условно говоря, это «электронагреватель в броне», который живет внутри огненного котла.
Регламент замены свечей накаливания жестко не прописан, но опытные мастера знают: их ресурс редко превышает 100-120 тысяч километров. На большинстве дизелей VAG (Volkswagen, Audi, Skoda, Seat) и BMW свечи рекомендуется проверять при каждом третьем ТО, а менять — при первых признаках затрудненного холодного пуска. Даже если одна свеча вышла из строя, дизель будет заводиться с перебоями, а в мороз — не заведется вовсе. Дымный пуск и троение двигателя — верные признаки неисправности хотя бы одной свечи.
Проверка свечи накаливания — процедура, доступная гаражному мастеру. Первый и самый простой метод: подать питание «плюс» от аккумулятора на контакт свечи, а корпус прижать к массе. Исправная свеча накаливания начинает греться с торца штифта в течение 5-10 секунд. Если греется конец, ближний к резьбе, значит, спираль оборвана. Второй метод — мультиметр. Сопротивление исправной свечи обычно составляет от 0,5 до 2 Ом (зависит от типа). Слишком высокое сопротивление (бесконечность) — обрыв. Нулевое сопротивление — короткое замыкание. Но мультиметр не всегда ловит микротрещину, которая проявляется только под нагрузкой в двигателе.
Установка новых свечей требует аккуратности. Никогда не ставьте свечи с несоответствующей резьбой или длиной штифта. Слишком длинный штифт упрется в поршень — последствия будут фатальные: от гнутого шатуна до пробоины в поршне. Слишком короткий — не прогреет камеру. Перед установкой резьбу свечи слегка смазывают медной смазкой (не графитовой!), чтобы не прикипела. Момент затяжки строго по мануалу: обычно 15-25 Нм. Перетяжка ломает резьбу в алюминиевой головке. Это дорогой ремонт.
В современных дизелях с системой Common Rail, где давление топлива достигает 2000 бар, и в двигателях с системой Start-Stop используются керамические свечи накаливания. Они дороже, но греются быстрее (до 1000°C за 2-3 секунды) и дольше держат температуру после выключения зажигания. Это необходимо для быстрого перезапуска в режиме светофора. Однако керамика хрупка — нельзя проверять такие свечи на включение «на столе» без специального стенда, они лопаются от перегрева на воздухе.
Почему свечи выходят из строя? Главные причины: естественный износ спиралей, нагар на штифте, который ухудшает теплопередачу, и попадание влаги в разъем. Часто свечи перегорают из-за неисправности реле управления или обрыва проводки от ЭБУ. Реже — из-за перегрева, если форсунка льет топливо и свеча работает как раскаленный фитиль в пламени. В этом случае штифт оплавляется, замыкает на корпус, и стартер перестает крутить, так как ток уходит на массу.
Самодиагностика проста. Если дизель заводится только с третьего-пятого оборота, даже при плюсовой температуре — проверяйте свечи. Если на приборной панели спиралька не загорается совсем или постоянно горит — это может быть не только свеча, но и реле, предохранитель или сам блок управления. В таких случаях лучше ехать на диагностику. Самостоятельная замена комплекта свечей (а менять их нужно всегда комплектом, чтобы не было разницы в температуре прогрева) — это как раз та операция, которую можно сделать в гараже за час, сэкономив приличную сумму на сервисе.
Подведем итог: свеча накаливания — это не свеча зажигания, а нагреватель воздуха в дизеле. Она преобразует электричество в тепло, внутри стального штифта работают две спирали: одна греет, другая регулирует. Температура нагрева достигает 850-1000 градусов. Именно такой нагрев гарантирует уверенный пуск зимой. Следите за состоянием свечей, меняйте их при первых признаках плохого пуска, и дизельный двигатель отблагодарит долгой и надежной работой даже в лютый мороз.
Таблица: Конструкция, параметры и признаки неисправности свечи накаливания дизельного двигателя
В таблице ниже систематизированы ключевые технические характеристики, критерии проверки и указания по замене свечи накаливания, строго на основе представленного текста. Данные включают температуру нагрева, требования к установке и типичные симптомы выхода из строя.
| Параметр / Характеристика | Значение / Описание (из текста) |
|---|---|
| Рабочая температура (нагрев) | До 850-1000°C (в тексте указано: раскаляются до 1000°C; штифт выдерживает температуру выше 850°C; нагрев достигает 850-1000 градусов). Керамические свечи греются до 1000°C за 2-3 секунды. |
| Внутренние элементы | Металлический штифт (стрижень), внутри которого находятся нагревательная и регулировочная спирали, соединенные последовательно. |
| Сопротивление исправной свечи (проверка мультиметром) | От 0,5 до 2 Ом (зависит от типа). Слишком высокое (бесконечность) — обрыв. Нулевое — короткое замыкание. |
| Давление в цилиндре (выдерживает штифт) | До 200 атмосфер. |
| Момент затяжки при установке | Строго по мануалу: обычно 15-25 Нм. |
| Смазка при установке | Медная смазка (не графитовая!). |
| Ресурс (срок службы) | Редко превышает 100-120 тысяч километров. |
| Рекомендуемая замена (для марок VAG и BMW) | Проверять при каждом третьем ТО; менять при первых признаках затрудненного холодного пуска. Менять всегда комплектом. |
| Признаки неисправности | Затрудненный холодный пуск (заводится с 3-5 оборота даже в плюс), дымный пуск, троение двигателя, дизель не заводится в мороз, стартер крутит впустую. |
| Проверка без приборов (визуально-тактильная) | Подать «плюс» от АКБ на контакт свечи, корпус — на массу. Исправная свеча греется с торца штифта за 5-10 секунд. Если греется конец у резьбы — обрыв спирали. |
| Керамические свечи (особенности) | Дороже металлических. В системах Common Rail и Start-Stop. Греются до 1000°C за 2-3 секунды. Хрупкие — нельзя проверять на воздухе без стенда (лопаются от перегрева). |
| Основные причины выхода из строя | Естественный износ спиралей, нагар на штифте, влага в разъеме, неисправность реле/проводки ЭБУ, перегрев из-за льющей форсунки (оплавление штифта). |
| Важность длины штифта | Слишком длинный — упрется в поршень (гнутый шатун/пробоина). Слишком короткий — не прогреет камеру сгорания. |
Частые вопросы по теме (FAQ)
Из чего состоит свеча накаливания дизельного двигателя?
Свеча накаливания представляет собой мощный электронагреватель. Ее основной элемент — металлический штифт (стрижень), внутри которого находятся две последовательно соединенные спирали: нагревательная и регулировочная. Корпус штифта выполнен из жаропрочной стали, а внутренняя полость заполнена керамическим порошком или специальной изолирующей массой для предотвращения короткого замыкания.
До какой температуры разогревается свеча накаливания?
Рабочий элемент свечи — штифт — раскаляется до температуры около 1000°C. При этом конструкция должна выдерживать давление внутри цилиндра до 200 атмосфер и температуру выше 850°C. Для сравнения, у современных керамических свечей накаливания нагрев до 1000°C происходит всего за 2-3 секунды.
Как проверить свечи накаливания в гаражных условиях?
Есть два простых метода. Первый: подать «плюс» от аккумулятора на контакт свечи, а корпус прижать к массе. Исправная свеча начнет греться с торца штифта в течение 5-10 секунд. Если греется конец, ближний к резьбе, — спираль оборвана. Второй метод — мультиметр. Сопротивление исправной свечи составляет от 0,5 до 2 Ом. Слишком высокое сопротивление (бесконечность) указывает на обрыв, нулевое — на короткое замыкание.
Через какой пробег нужно менять свечи накаливания?
Жесткого регламента нет, но ресурс свечей редко превышает 100-120 тысяч километров. На дизелях VAG (Volkswagen, Audi, Skoda, Seat) и BMW рекомендуется проверять свечи при каждом третьем ТО, а менять — при первых признаках затрудненного холодного пуска, дымном пуске или троении двигателя. Менять их всегда нужно комплектом.
Почему керамические свечи накаливания нельзя проверять «на столе»?
Керамические свечи, используемые в современных дизелях с Common Rail и системой Start-Stop, хрупки. Проверка на включение «на столе» без специального стенда приводит к их разрушению — они лопаются от перегрева на воздухе. Такие свечи греются быстрее (до 1000°C за 2-3 секунды) и дольше держат температуру после выключения зажигания, но требуют особого обращения.
