На первый взгляд прокачной штуцер тормозного суппорта — это самая простая деталь в автомобиле. Простая железка с резьбой. Но именно она отвечает за то, превратятся ли тормоза в «ватные» или останутся острыми как бритва. Чтобы понять её устройство, достаточно представить обычный медицинский шприц и иглу. Тормозная система — это замкнутый гидравлический контур, где жидкость не сжимается. Если в этом контуре появится пузырёк воздуха — он сожмётся под нагрузкой. Педаль провалится, усилия не хватит, чтобы прижать колодки к диску. Штуцер — это точка выхода лишнего воздуха из системы.
Автомобильные узлы часто построены на физике сообщающихся сосудов. Главный тормозной цилиндр толкает жидкость по магистралям к суппортам. Жидкость идёт по пути наименьшего сопротивления. Воздух, если он есть, скапливается в верхних точках контура — обычно это углы суппорта. Прокачной штуцер вкручен как раз в такое место, в самую верхнюю точку рабочего цилиндра. Когда механик откручивает штуцер на пол-оборота и нажимает педаль, жидкость выдавливает пузырьки наружу через отверстие. Это похоже на выпуск воздуха из радиатора отопления в квартире — принцип идентичен.

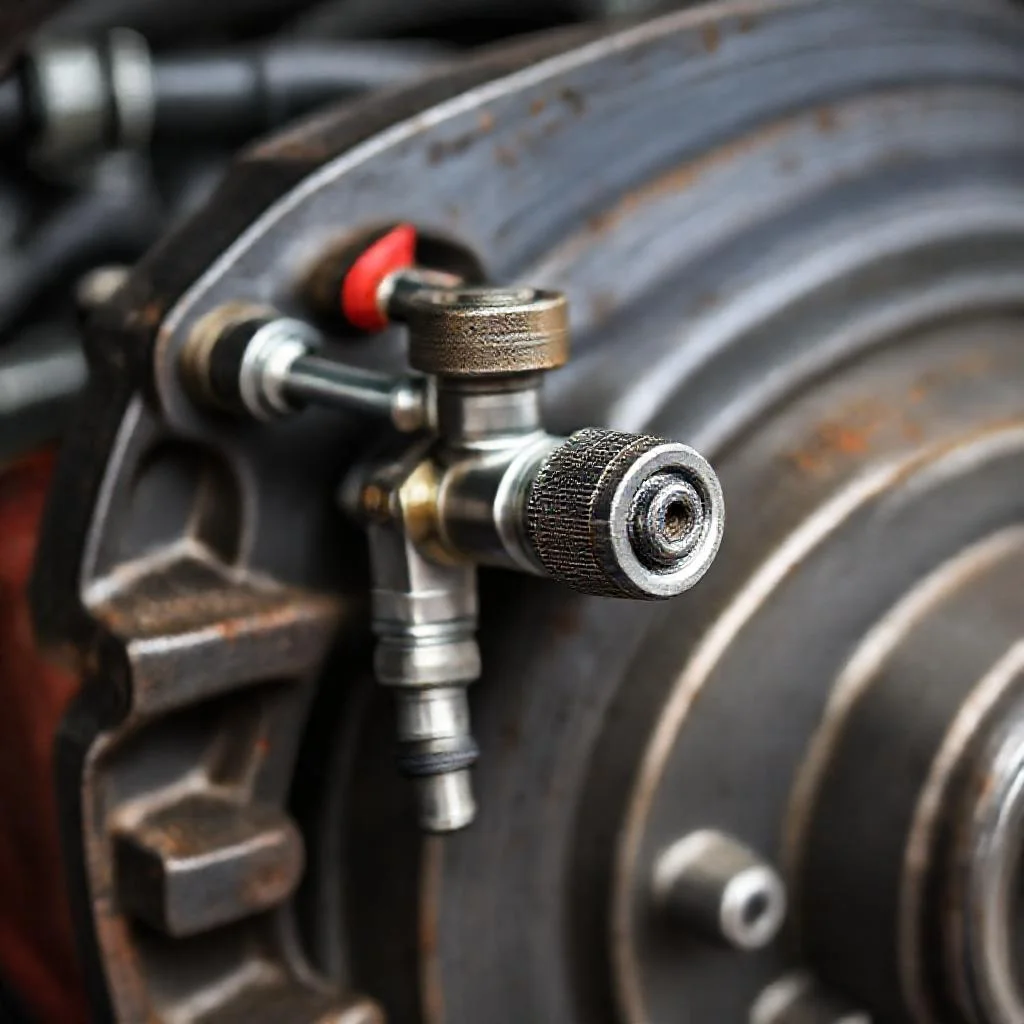

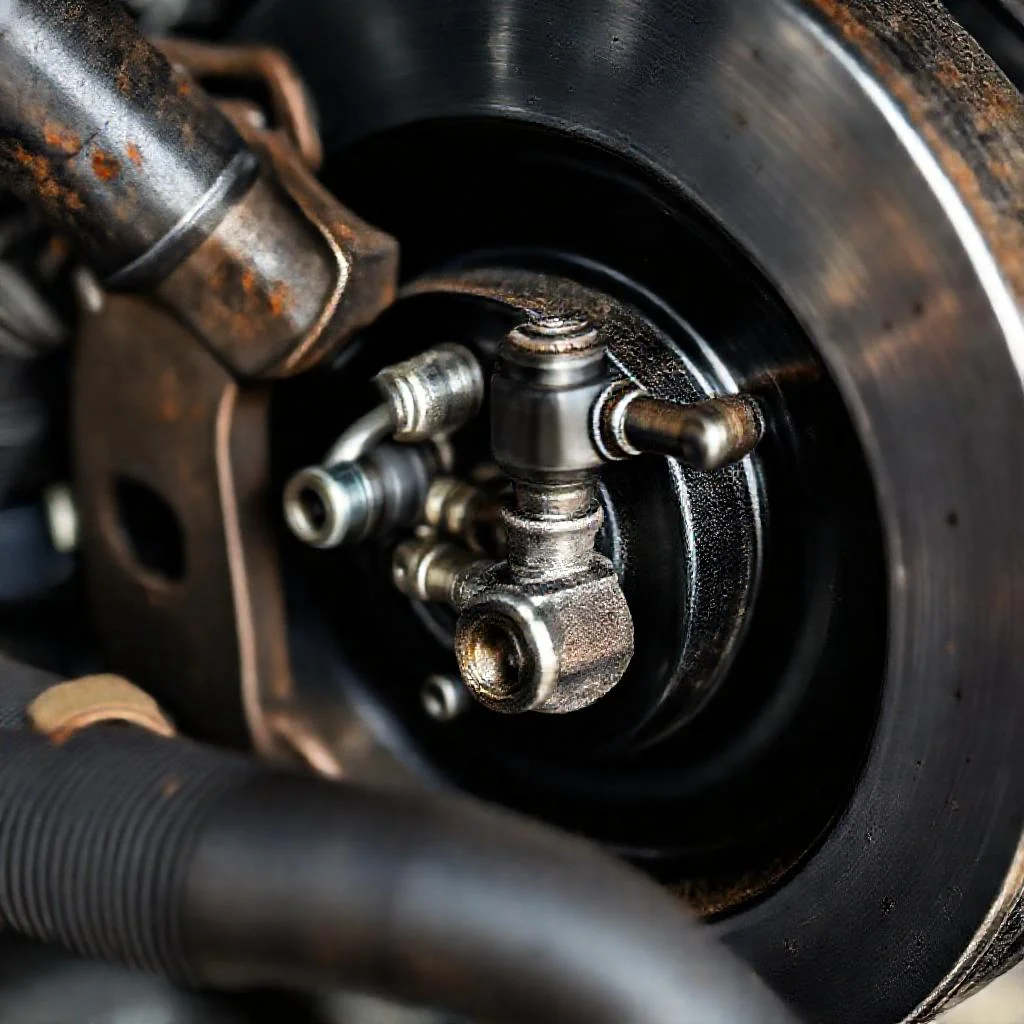

Теперь посмотрим на деталь физически. Это винт с внутренним шестигранником или головкой под ключ на 8, 10 или 11 миллиметров. Внутри штуцера — сквозной канал. Один конец канала выходит на резьбовую часть, которая вкручивается в корпус суппорта, другой — на боковое отверстие или торец винта. Когда штуцер затянут, канал перекрыт коническим пояском. Как только винт ослабляется, открывается проход из рабочего цилиндра наружу. Конусная посадка резьбы — это главная хитрость. Именно она обеспечивает герметичность в затянутом состоянии и плавное открытие канала для стравливания воздуха. Никаких прокладок или резинок там нет — точность подгонки металла к металлу.
Начинающие водители часто путают назначение штуцера. Он не нужен для долива тормозной жидкости. Это чисто сервисный элемент: прокачка системы после замены колодок, ремонта суппорта или замены самой жидкости по регламенту. Срок службы тормозной жидкости — два-три года. Гигроскопичность состава приводит к тому, что вода, накапливаясь в системе, закипает при интенсивном торможении. Пар сжимается, педаль проваливается — это опасно. Штуцер помогает выгнать не только воздух при замене жидкости, но и старый состав.
Регламент обслуживания простой. Каждые 30–40 тысяч километров или раз в два года — полная замена жидкости через прокачные штуцеры всех четырёх колёс. Последовательность строгая: начинают с самого дальнего колеса от главного цилиндра. Для машин с левым рулём это правое заднее, потом левое заднее, затем правое переднее и последним — левое переднее. Если у машины контурная диагональная схема, последовательность может меняться, но логика остаётся — начинают с колеса с самым длинным трубопроводом.
Частая поломка — закисание штуцера. Металл корпуса суппорта и резьбы штуцера — разные сорта стали или чугуна. Электрохимическая коррозия делает своё дело. Через два-три года зимы с реагентами резьба прикипает насмерть. Когда механик пытается отвернуть штуцер, он либо срывает грани ключа, либо обламывает сам корпус. Отломившийся фрагмент внутри суппорта — это катастрофа. Без высверливания и нового метчика не обойтись. Чтобы избежать этого, каждое обслуживание тормозов обрабатывают резьбу медной смазкой или аэрозолем WD-40 за сутки до работы. Штуцер должен откручиваться от руки, без усилий.
Ещё один важный нюанс — защитный колпачок. Это маленький резиновый или пластиковый колпак, который надевается на торец штуцера. Он закрывает выходное отверстие от грязи и влаги. Если колпачок утерян, внутрь канала попадает песок и вода, запуская коррозию изнутри. Во время прокачки колпачок снимают, на штуцер надевают прозрачный шланг, второй конец которого опускают в банку с жидкостью. Это необходимо, чтобы воздух не засасывало обратно, когда педаль отпускают. Пузырьки в шланге видны невооруженным глазом.
Критическое состояние: когда штуцер пропускает жидкость в затянутом состоянии. Обычно это происходит из-за износа конусной посадки. Мельчайшие царапины на уплотнительном пояске портят герметичность. Давление в тормозной системе при обычном нажатии педали может достигать 60-80 бар. При экстренном торможении — до 120-150 бар. Даже микроскопическая течь на штуцере снижает давление в контуре. Педаль начинает медленно уходить в пол — верный признак проблемы.
Гаражные мастера часто грешат неправильным моментом затяжки. Штуцера затягивают «от души», скручивая их с усилием, как колесные гайки. Резьба М8 или М10 требует момента затяжки всего 12–16 Нм. Вручную это примерно полтора пальца на короткой трещотке. Перетяжка деформирует конус внутри суппорта. После этого заменить старый штуцер новым будет невозможно — новый тоже будет течь. Восстановление седла конуса — это работа фрезой или рассверловка под ремонтную втулку.
Особое внимание — конструкции штуцера в плавающих суппортах. Там рабочий цилиндр расположен с внутренней стороны, и штуцер стоит строго вертикально или под углом. В многопоршневых фиксированных суппортах штуцеров может быть два — верхний для каждого ряда поршней. Иногда производители делают штуцеры с встроенными обратными клапанами, что упрощает прокачку в одиночку, но такие детали требуют особой осторожности при чистке. Грязь забивает клапан, и штуцер перестаёт выполнять свою функцию.
Есть интересный момент с материалами. Латунные или медные штуцеры менее подвержены коррозии, чем стальные. Они дороже, но на спортивных автомобилях и машинах, эксплуатируемых в солёных регионах, их предпочитают устанавливать. Проблема в том, что латунь мягче, и грани шестигранника легко облизываются ключом. Тут требуется точный инструмент — накидной ключ, а не рожковый. Рожковый сжимает грани, и через несколько циклов откручивания штуцер превращается в круглую блямбу.
Принцип работы штуцера прост, но требует понимания гидравлики. Тормозная система — это рычаги и жидкость. Штуцер — это кран. Открывая его, человек снижает давление в точке контура. Если открыть штуцер и нажать педаль, жидкость пойдёт наружу. Если при этом в системе есть воздух — он выйдет первым, так как легче жидкости. Опытный мастер видит качество прокачки по струе. Идеальная струя из шланга — ровная, без пузырей. Мелкая россыпь пузырьков говорит о том, что воздух ещё есть.
В современных автомобилях с ABS прокачка имеет нюансы. Гидроблок системы антиблокировки содержит клапаны и камеры, которые могут удерживать воздух. Простое нажатие на педаль через штуцер не всегда решает проблему. Требуется активация насоса ABS через диагностический сканер или специальный режим прокачки. Игнорирование этого правила приводит к тому, что водитель получает нормальную педаль в гараже, но при первом же резком торможении на дороге система глотает воздух из гидроблока и отказывает.
Материал изготовления и точность обработки — это то, что отличает оригинальную деталь от дешёвого аналога. На конусной посадке резьбы не допускается овальность. Допуск — доли миллиметра. Если производитель нарушает геометрию, деталь не сможет герметизировать канал. Поэтому покупка штуцера «с лотка» за 30 рублей часто оборачивается тем, что после замены машина через месяц возвращается на СТО с течью.
Резюме для владельца: штуцер прокачки — это расходник, но важный. Раз в три года его стоит менять вместе с тормозной жидкостью. Откручивать и затягивать только с динамометрическим ключом или по ощущению «лёгкого усилия». Не зажимать до хруста. Использовать шланг для прокачки обязательно — это убережёт от подсоса воздуха. Хранить колпачки на штуцерах и проверять их целостность каждый сезон. Если колпачок потрескался или потерялся — купить новый, цена копеечная, а последствия грязи в канале — дорогостоящий ремонт суппорта.
Принцип «конусной посадки» без уплотнений — это инженерное решение начала прошлого века, которое до сих пор работает безотказно при правильном обслуживании. Как и в любом точном механизме, магия заключается в чистоте и своевременной замене. Небрежность с этим маленьким винтом способна превратить управляемый автомобиль в опасную телегу за одну поездку.
Таблица: Характеристики, параметры и нюансы прокачного штуцера суппорта
В таблице ниже систематизированы ключевые данные из статьи: технические параметры штуцера, регламент обслуживания, признаки неисправностей и критически важные цифры (моменты затяжки, давление, периодичность замен). Все значения строго соответствуют тексту.
| Параметр / Характеристика | Значение / Описание | Примечание (из текста) |
|---|---|---|
| Назначение | Точка выхода лишнего воздуха (пузырьков) из тормозной системы; сервисный элемент для прокачки. | Не используется для долива жидкости. Помогает выгнать старый состав и воздух. |
| Расположение на суппорте | Верхняя точка рабочего цилиндра (угол суппорта). | Принцип сообщающихся сосудов — воздух скапливается вверху. |
| Тип головки / Размер под ключ | Внутренний шестигранник или головка под ключ на 8, 10 или 11 мм. | Требуется точный инструмент (накидной ключ), рожковый сжимает грани. |
| Уплотнение / Герметизация | Конусная посадка резьбы (металл по металлу). Прокладки и резинки отсутствуют. | Точность подгонки — доли миллиметра. Овальность на конусе не допускается. |
| Рабочее давление в системе (обычное) | 60–80 бар | При обычном нажатии педали. |
| Рабочее давление в системе (экстренное торможение) | 120–150 бар | Даже микротечь на штуцере снижает давление в контуре. |
| Момент затяжки для резьбы М8 или М10 | 12–16 Н·м | Вручную — «полтора пальца на короткой трещотке». Перетяжка деформирует конус, восстановление — фреза или втулка. |
| Типичная поломка | Закисание (прикипание) из-за электрохимической коррозии разных металлов. | Срыв граней или обламывание корпуса. Требуется высверливание и метчик. |
| Защита от закисания | Медная смазка или аэрозоль WD-40 за сутки до работы. | Штуцер должен откручиваться от руки, без усилий. |
| Признак износа конусной посадки | Штуцер пропускает жидкость в затянутом состоянии (педаль медленно уходит в пол). | Причина — царапины на уплотнительном пояске. |
| Регламент замены жидкости (периодичность) | Каждые 30–40 тыс. км или раз в 2 года. | Срок службы тормозной жидкости — 2-3 года (гигроскопичность). |
| Последовательность прокачки (для машин с левым рулем) | Правое заднее → Левое заднее → Правое переднее → Левое переднее. | Начинают с самого дальнего колеса от главного цилиндра (самый длинный трубопровод). |
| Рекомендуемый инструмент для откручивания | Накидной ключ (не рожковый). | Рожковый сжимает грани латунных/медных и стальных штуцеров. |
| Необходимая оснастка для прокачки | Прозрачный шланг на штуцер, второй конец — в банку с жидкостью. | Предотвращает подсос воздуха обратно. Пузырьки в шланге видны глазом. |
| Опасность потери колпачка | Песок и вода попадают внутрь канала, запуская коррозию. | Колпачок защищает выходное отверстие от грязи и влаги. |
| Материалы изготовления | Сталь, чугун корпуса, латунь/медь (спортивные авто, соленые регионы). | Латунь/медь менее подвержены коррозии, но грани легко облизываются. |
| Стоимость дешевого аналога («с лотка») | Около 30 рублей. | Риск: нарушение геометрии конуса, течь через месяц. |
| Особенность современных авто с ABS | Требуется активация насоса ABS через сканер или спецрежим. | Обычная прокачка не удаляет воздух из гидроблока. |
| Рекомендация по замене | Менять штуцер раз в 3 года вместе с тормозной жидкостью. | Принцип конусной посадки без уплотнений работает безотказно при чистоте и своевременной замене. |
Частые вопросы по теме (FAQ)
Для чего нужен прокачной штуцер суппорта? Можно ли просто долить жидкость?
Прокачной штуцер — это сервисный элемент для удаления воздуха и старой тормозной жидкости из гидравлического контура. Он не предназначен для долива жидкости. Принцип работы основан на физике сообщающихся сосудов: когда штуцер откручивается на пол-оборота, жидкость под давлением выдавливает пузырьки воздуха через отверстие наружу. Воздух в системе делает педаль «ватной» и опасен тем, что он сжимается под нагрузкой, из-за чего колодки не прижимаются к диску с нужным усилием.
Как устроен прокачной штуцер и почему в нем нет прокладок?
Конструктивно это винт с внутренним шестигранником или головкой под ключ на 8, 10 или 11 мм, внутри которого расположен сквозной канал. Герметичность в затянутом состоянии обеспечивается исключительно за счет конусной посадки металла к металлу (точность подгонки — доли миллиметра). Как только винт ослабляется, конический поясок открывает проход из рабочего цилиндра наружу. Никаких резиновых прокладок или уплотнителей там нет. Внутренний канал выходит на боковое отверстие или торец винта, закрытый защитным колпачком.
Почему штуцер закисает и как его открутить без поломки?
Закисание происходит из-за электрохимической коррозии, так как корпус суппорта и резьба штуцера изготовлены из разных сортов стали или чугуна. Реагенты на зимних дорогах ускоряют этот процесс, и через 2-3 года резьба прикипает насмерть. При откручивании легко сорвать грани ключа или обломать корпус, что потребует высверливания. Чтобы избежать поломки, перед обслуживанием резьбу обрабатывают медной смазкой или аэрозолем WD-40 за сутки до работы. Штуцер должен откручиваться от руки, без усилий.
Какой момент затяжки нужен при установке штуцера?
Резьба М8 или М10 требует момента затяжки всего 12–16 Нм. Вручную это усилие примерно «полтора пальца» на короткой трещотке. Перетяжка «от души» (как колесные гайки) деформирует конусную посадку внутри суппорта, из-за чего новый штуцер тоже будет течь, и потребуется фрезеровка или установка ремонтной втулки. Рекомендуется использовать динамометрический ключ.
Что делать, если штуцер пропускает жидкость в затянутом состоянии?
Утечка в затянутом состоянии указывает на износ конусной посадки — микроскопические царапины на уплотнительном пояске. В тормозной системе давление при обычном нажатии достигает 60-80 бар, а при экстренном — 120-150 бар. Даже микроскопическая течь снижает давление в контуре, и педаль начинает медленно уходить в пол. Если дефект появился после неправильной затяжки, восстановить герметичность простой заменой штуцера не удастся — потребуется восстанавливать седло конуса в суппорте.
