Обработка скрытых полостей кузова — это не просто «пшикнуть баллончиком». Это точная операция, где качество держится на трех вещах: вязкости состава, давлении подачи и устройстве распылителя. Пистолет для мовильницы (антикора) — это не ручной опрыскиватель для рассады. Это специализированный инструмент, где каждый элемент подчинен законам гидравлики и физики текучих сред. Без понимания его устройства превратить моторный отсек или пороги в защищенную зону не получится — густая жижа просто забьет каналы или ляжет комком.
Чтобы понять принцип работы пистолета, нужно вспомнить, как работает обычный впрыск топлива. В бензиновом двигателе форсунка дробит бензин в мелкую взвесь, чтобы смесь лучше сгорала. Здесь задача обратная и более грубая: не сжечь, а обмазать. Но физика та же — скорость потока преобразуется в давление на срезе сопла. Принцип Бернулли работает и в двигателе, и в пистолете: чем быстрее движется воздух, тем ниже его статическое давление. Именно этот перепад и высасывает вязкую жидкость из бачка.

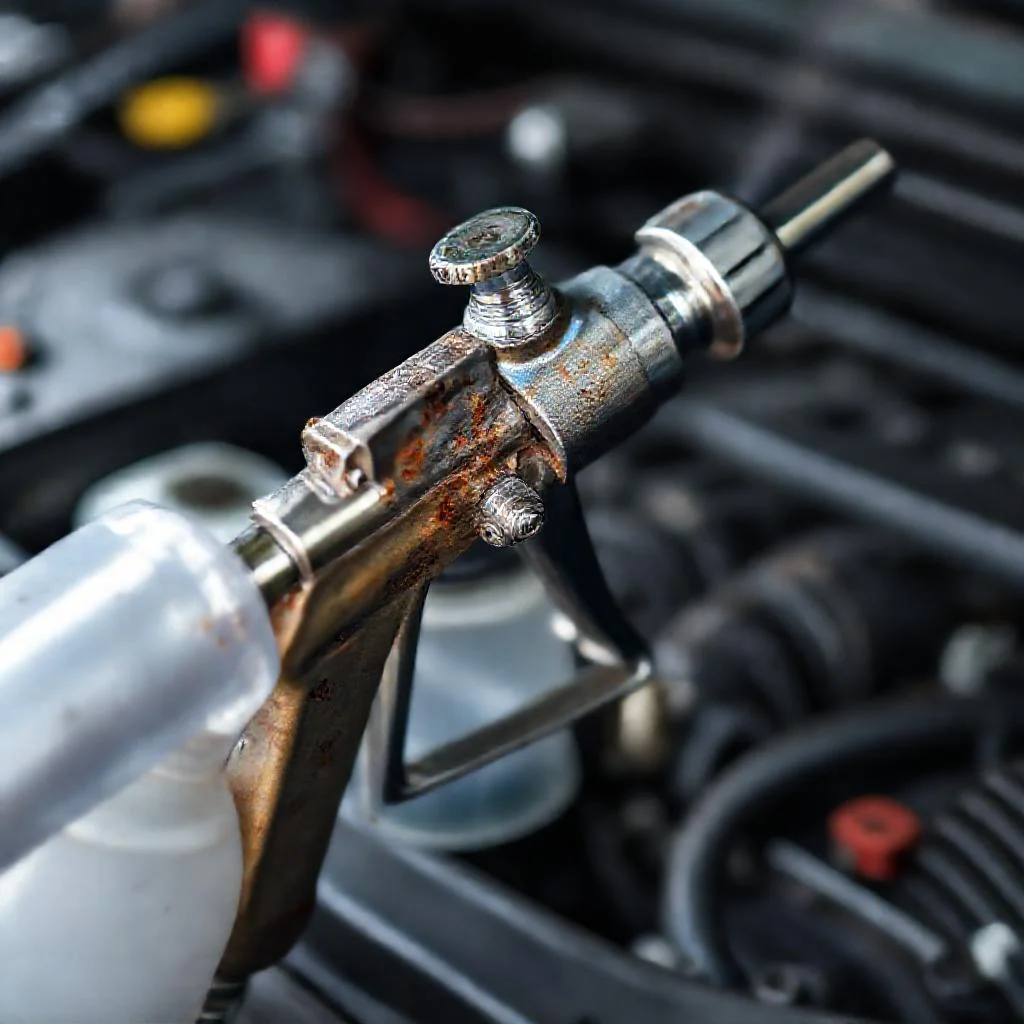

Ключевой узел — это стандартная конструкция, которую можно встретить в любом гараже: бачок, сифонная трубка и гибкий зонд с латунной форсункой радиального распыла. Да, звучит как набор сантехника, но работает это безупречно. Бачок герметичный, выдерживает давление до 2-3 атмосфер. В него заливается неразбавленный состав (если зима — то с разбавителем по инструкции). Из бачка выходит сифонная трубка — она уходит на дно, чтобы захватывать жидкость, пока банка не опустеет.
Гибкий зонд — это, пожалуй, самая хитрая часть. Он сделан из армированного шланга, чтобы не переламывался на морозе. На конце зонда — латунная форсунка с радиальным распылом. Почему латунь? Потому что алюминий в кислой среде антикора разрушается, а сталь ржавеет изнутри. Латунь нейтральна к большинству мастик и растворителей. Радиальный распыл означает, что состав вылетает не струей, а веером или конусом на 360 градусов. Это как смотреть на вращающийся садовый разбрызгиватель: вода летит во все стороны, покрывая все вокруг.
Когда мастер просовывает зонд в технологическое отверстие порога, он нажимает на спусковой крючок. Воздух из компрессора (обычно 4-6 атмосфер) идет внутрь корпуса. Поток проходит через инжектор — канавку с соплом, где скорость воздуха резко возрастает. В этот момент создается разрежение. Жидкость из бачка по сифонной трубке поднимается вверх, захватывается воздушным потоком и через латунную форсунку вылетает уже в виде факела с каплями размером от 100 до 300 микрон. Это практически туман из вязкой смеси, который оседает на стенках полости, а не стекает вниз.
Радиальный распыл дает одно преимущество — покрытие становится равномерным без эффекта «подтека». Если бы форсунка была прямой, состав бы бил в одну точку, скапливался внизу и не попадал на верхние своды арки. А радиальный конус «задувает» состав во все щели, огибает усилители и подштамповки. Вот почему для скрытых полостей нужны именно такие насадки, а не универсальные пистолеты от краскопульта.
Теперь про регламенты. Тут есть строгие правила, нарушение которых ведет к отслоению покрытия. Первое — температура. Пистолет и баллон (или банка) должны быть прогреты до +15-20 градусов. Если состав холодный, его вязкость повышается, он не дробится в факел, а летит сгустками. Второе — давление. Большинство производителей антикоров (например, Dinitrol, Waxoyl, Noxudol) указывают рабочее давление на входе в пистолет 2-3,5 атмосферы. Если подать 6 атмосфер, как от краскопульта, жидкость просто не успеет смешаться с воздухом — пойдет жесткая струя, которая не обволакивает, а сдирает.
Третье — угол ввода зонда. В подвеске и трансмиссии есть места, куда антикор заливать нельзя: сайлентблоки, резиновые чехлы ШРУСов, гофры выпускного коллектора. Если направить струю прямо на резину, растворители в составе разъедят её за 2-3 года. Поэтому зонд вводят параллельно поверхности, а не перпендикулярно. Представьте, что мастер чистит фары пескоструем — он никогда не ставит сопло прямо на пластик, он отклоняет. Здесь та же логика.
Устройство пистолета напрямую связано с характером поломок, которые случаются из-за неправильной обработки. Например, масляное голодание в подвеске: если антикор забил дренажные отверстия в лонжероне или пороге, влага накапливается внутри. Зимой вода замерзает, расширяется и деформирует швы. В металле начинается усталостный износ, и через 2-3 зимы лонжерон трескается. Это не из-за «плохой стали», а из-за конструктивной ошибки обработки.
В двигателе и трансмиссии ситуация другая, но принцип тот же. Мастика не должна попадать на выпускной коллектор (выгорит), на приводные ремни (разрушит резину) или на впускной тракт. Новички часто льют на теплообменники — потом мощность падает, потому что антикор блокирует отвод тепла. Двигатель начинает греться, в системе охлаждения возникает кавитация на помпе — газы разрушают крыльчатку, и насос выходит из строя. Это цепочка, которая начинается с неправильного использования пистолета.
Четвертое правило — чистота. После работы пистолет нужно промывать сольвентом или уайт-спиритом. Если этого не делать, через месяц-два сифонная трубка и каналы внутри латунной форсунки забиваются намертво застывшим воском. Пистолет превращается в бесполезную железяку. Внутренности корпуса, где воздух смешивается с жидкостью, нужно разбирать раз в полгода и чистить щеткой — там образуется слой густой «каши», которая перекрывает каналы.
Еще один тонкий момент — длина гибкого зонда. Обычно она от 30 до 50 см. Но есть стандартные нормы: для обработки стоек и рам лонжеронов нужен зонд не короче длины полости. Многие мастера экономят и берут универсальные пистолеты с коротким носиком — это ошибка. Короткий зонд не дотягивается до середины порога, в итоге передняя часть полости покрыта толстым слоем, а задняя — голая. Именно в зоне «напустного шва» (стык днища и порога) начинается коррозия с внутренней стороны.
Для сложных узлов, как рулевая рейка или рычаги подвески, используют пистолеты не с радиальным, а с плоским факелом. Это уже оборудование другого уровня — промышленные аппликаторы для антикора, где можно менять угол распыла. В таких моделях внутри стоит поворотный механизм на зубчатке, который вращает форсунку без поворота всего шланга. Но для гаражного использования чаще берут классику: латунная головка с одним или двумя отверстиями под 90 градусов.
Важно помнить про физику процесса. Если давление воздуха стабильное, а трубка забита — эффекта нет. Если воздух идет ровно, а трубка чистая — сифон работает как насос. Слабое место — уплотнительное кольцо между бачком и корпусом. Оно резиновое, от постоянного контакта с растворителями теряет эластичность. Как только кольцо «задубело» — бачок перестает держать давление. Мастер жмет на спуск, а жидкость не вытекает, хотя воздух свистит. Это прямое следствие износа уплотнения.
Каждый элемент пистолета имеет запас прочности примерно на 50-70 полных заправок. Затем латунная форсунка истирается из-за абразива в составе (цинк, хроматы, силикаты). Канал расширяется, и распыл теряет радиальную геометрию. Вместо мелкодисперсного облака получается толстая «сопля». Гибкий зонд тоже не вечен — внутри на стенках оседает липкий слой, который сужает просвет. Мастер чувствует это по усилию на спусковом крючке: чтобы прокачать состав, нужно жать сильнее.
Есть миф, что для антикора можно использовать любой пистолет от краскопульта с металлическим стаканом. Это правда только на 50%. Краскопульт работает с низкой вязкостью (сольвент, грунт), а антикор — это густая каша. Конструкция сифонной трубки для краски имеет маленький канал — он забьется на третьем нажатии. Пистолет для мовильницы изначально спроектирован с широким проходным сечением — не менее 3 мм, чтобы вязкая масса пролетала без задержек.
Если вспомнить старые советские методы — поступали просто. Покупали ведро битумной мастики, грели на костре и заливали в ручной шприц-нагнетатель. Но современный пистолет — это уже про точность дозирования и управление толщиной слоя. Например, в регламентах обработки кузова VAG (Volkswagen AG) указано: толщина антикора в скрытых полостях должна быть от 150 до 400 микрон. Глазом это не проверить. Но если пистолет настроен правильно (радиальный факел, давление 2,5 атм), то состав ложится ровно в этот диапазон без наплывов.
Корпус пистолета делают из силумина или высокопрочного пластика. Силумин легче, но боится падений на бетон — трескается. Пластиковые корпуса армированы стекловолокном, выдерживают удары, но хуже переносят нагрев. Солнце зимой — не проблема, а летом, если оставить инструмент в багажнике на солнце, пластик может деформироваться, и клапанная система заклинит.

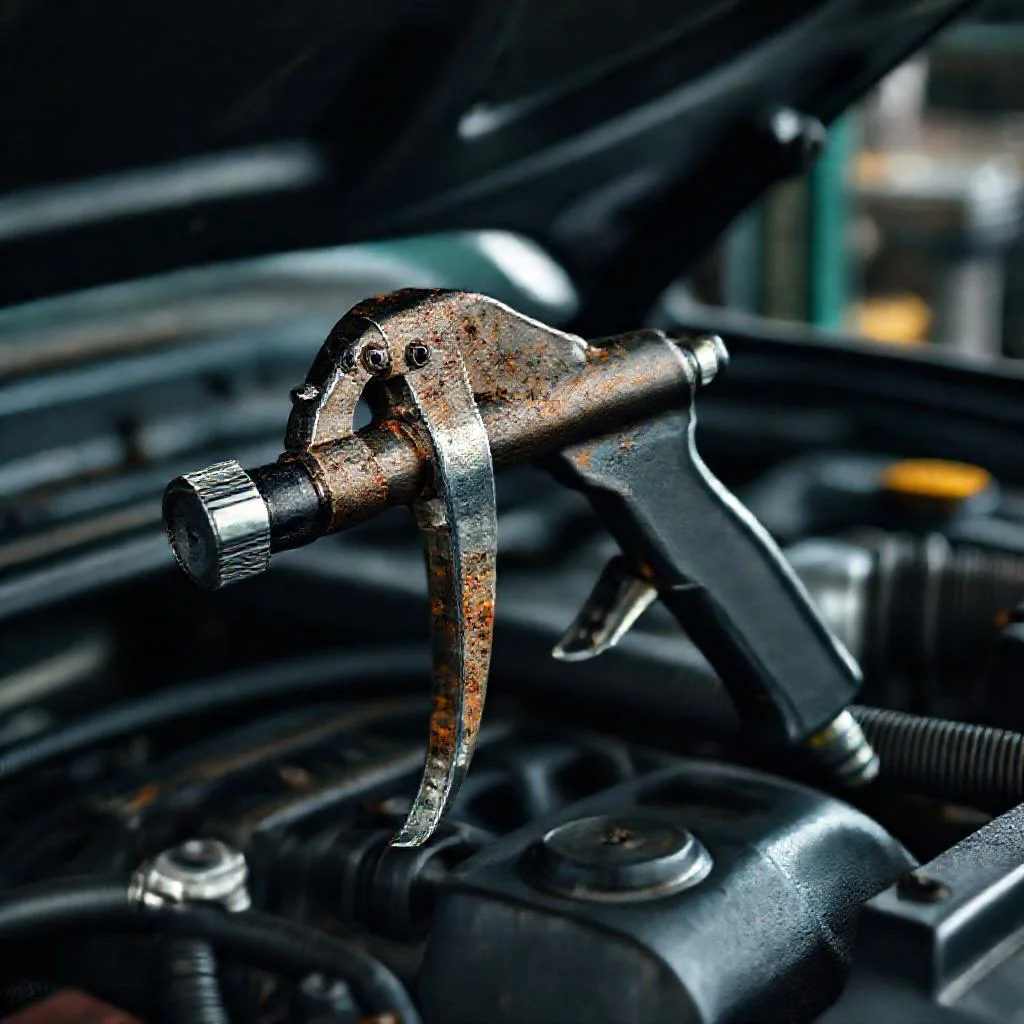

Спусковой механизм устроен как у пневматического пистолета для подкачки шин: есть ручка, шток и возвратная пружина. При нажатии шток открывает клапан подачи воздуха и игольчатый клапан жидкости. Оба клапана срабатывают синхронно. Если пружина ослабла — пистолет начинает травить воздух еще до нажатия, сифонная трубка не создает разрежения, и мовильница не идет. Лечится заменой пружины — она стоит копейки, но найти её в продаже не всегда просто, поэтому мастера колхозят пружину от шариковой ручки.
И последнее правило техники безопасности, которое вытекает из устройства. Радиальный распыл создает облако мельчайших частиц. Если дышать этим — бронхоспазм обеспечен. Поэтому работать нужно в респираторе с классом защиты не ниже FFP2 и обязательно в очках. Можно сколько угодно изучать устройство пистолета и принцип работы латунной форсунки, но без защиты это превратится в хроническое заболевание через месяц. Инструмент прост — впускной клапан, сифонная трубка, бачок и гибкий зонд с латунной форсункой радиального распыла. Но этот минимальный набор при грамотном обращении даёт ровно то, ради чего затевалась обработка — десять лет жизни металла без сквозной коррозии.
Таблица: Устройство и характеристики пистолета для антикора (мовильницы)
В таблице ниже систематизированы ключевые параметры и детали пистолета для нанесения антикоррозийных составов, основанные на данных статьи. Приведены конструктивные элементы, рабочие характеристики, регламентные требования и типовые неисправности инструмента.
| Элемент / Параметр | Характеристика / Значение | Примечание (из текста) |
|---|---|---|
| Рабочее давление воздуха на входе | 2–3,5 атм. | Большинство производителей антикоров (Dinitrol, Waxoyl, Noxudol) указывают именно этот диапазон. При 6 атм. пойдет жесткая струя. |
| Давление в бачке | До 2–3 атм. | Бачок герметичный, выдерживает указанное давление. |
| Давление от компрессора (стандартное) | 4–6 атм. | Воздух от компрессора поступает в корпус пистолета. |
| Материал форсунки | Латунь | Алюминий разрушается в кислой среде антикора, сталь ржавеет. Латунь нейтральна к мастикам и растворителям. |
| Тип распыла форсунки | Радиальный (конус 360°) | Состав вылетает веером или конусом на 360 градусов, обеспечивая равномерное покрытие без эффекта «подтека». |
| Размер капель в факеле | От 100 до 300 микрон | Образуется практически туман из вязкой смеси. |
| Температура состава и инструмента перед работой | +15…+20 °C | Холодный состав не дробится в факел, а летит сгустками. |
| Рекомендуемая толщина покрытия (регламент VAG) | От 150 до 400 микрон | При правильной настройке (радиальный факел, давление 2,5 атм) состав ложится в этот диапазон без наплывов. |
| Материал корпуса пистолета | Силумин или высокопрочный пластик (армированный стекловолокном) | Силумин легче, но боится падений. Пластик выдерживает удары, но хуже переносит нагрев. |
| Проходное сечение каналов | Не менее 3 мм | Широкое сечение необходимо для беспрепятственного прохождения вязкой массы. |
| Длина гибкого зонда (стандартная) | От 30 до 50 см | Для обработки стоек и рам лонжеронов нужен зонд не короче длины полости. Короткий зонд не дотягивается до середины порога. |
| Ресурс пистолета (запас прочности) | Примерно 50–70 полных заправок | Затем латунная форсунка истирается, и распыл теряет геометрию. |
| Слабое место конструкции | Уплотнительное кольцо между бачком и корпусом | Резина теряет эластичность от контакта с растворителями. Как следствие — бачок перестает держать давление. |
| Требования к очистке | Промывка сольвентом или уайт-спиритом | Без промывки каналы забиваются застывшим воском. Внутренности корпуса нужно разбирать и чистить раз в полгода. |
| Требуемый класс защиты (респиратор) | Не ниже FFP2 | Радиальный распыл создает облако частиц, вызывающих бронхоспазм. |
Частые вопросы по теме (FAQ)
Какое давление воздуха нужно подавать на вход пистолета для антикора?
Большинство производителей антикоров (Dinitrol, Waxoyl, Noxudol) указывают рабочее давление на входе в пистолет 2-3,5 атмосферы. Если подать 6 атмосфер, как от краскопульта, жидкость не успеет смешаться с воздухом, пойдет жесткая струя, которая не обволакивает детали, а сдирает покрытие.
Почему в пистолете для мовильницы используется латунная форсунка, а не алюминиевая или стальная?
Латунь нейтральна к большинству мастик и растворителей. Алюминий в кислой среде антикора разрушается, а сталь ржавеет изнутри. Латунная форсунка не вступает в реакцию с составом, обеспечивая долговечность узла.
Какой размер капель образует радиальный распыл в пистолете для антикора?
Через латунную форсунку с радиальным распылом состав вылетает в виде факела с каплями размером от 100 до 300 микрон. Это практически туман из вязкой смеси, который оседает на стенках полости, а не стекает вниз.
Почему для обработки скрытых полостей нужна именно радиальная форсунка, а не прямая?
Радиальный распыл дает покрытие без эффекта «подтека». Если бы форсунка была прямой, состав бил бы в одну точку, скапливался внизу и не попадал на верхние своды арки. Радиальный конус «задувает» состав во все щели, огибает усилители и подштамповки.
Что будет, если использовать для нанесения антикора обычный краскопульт с металлическим стаканом?
Это сработает только на 50%. Краскопульт работает с низкой вязкостью, а конструкция его сифонной трубки имеет маленький канал — он забьется на третьем нажатии. Пистолет для мовильницы спроектирован с широким проходным сечением не менее 3 мм, чтобы вязкая масса пролетала без задержек.
