Устройство натяжного ролика ремня: как маленькая деталь спасает двигатель
Ременной привод в современном автомобиле — это нервная система мотора. Один ремень приводит в движение генератор, насос гидроусилителя, компрессор кондиционера и помпу системы охлаждения. Если этот ремень выйдет из строя, машина встанет. Но ремень — лишь половина истории. Вторая половина — это натяжной ролик. Маленькая, неприметная деталь, которая на самом деле делает самую грязную работу.
Представьте себе обычный велосипедный привод. Цепь должна быть натянута ровно настолько, чтобы не слетать со звездочек, но не слишком туго, чтобы не изнашивать подшипники каретки. В автомобиле всё то же самое, только скорости вращения выше в десятки раз, а нагрузки — в сотни. Ролик следит за тем, чтобы ремень не болтался. Без него ремень начнет хлопать, перескакивать через шкивы и, в конце концов, порвется.

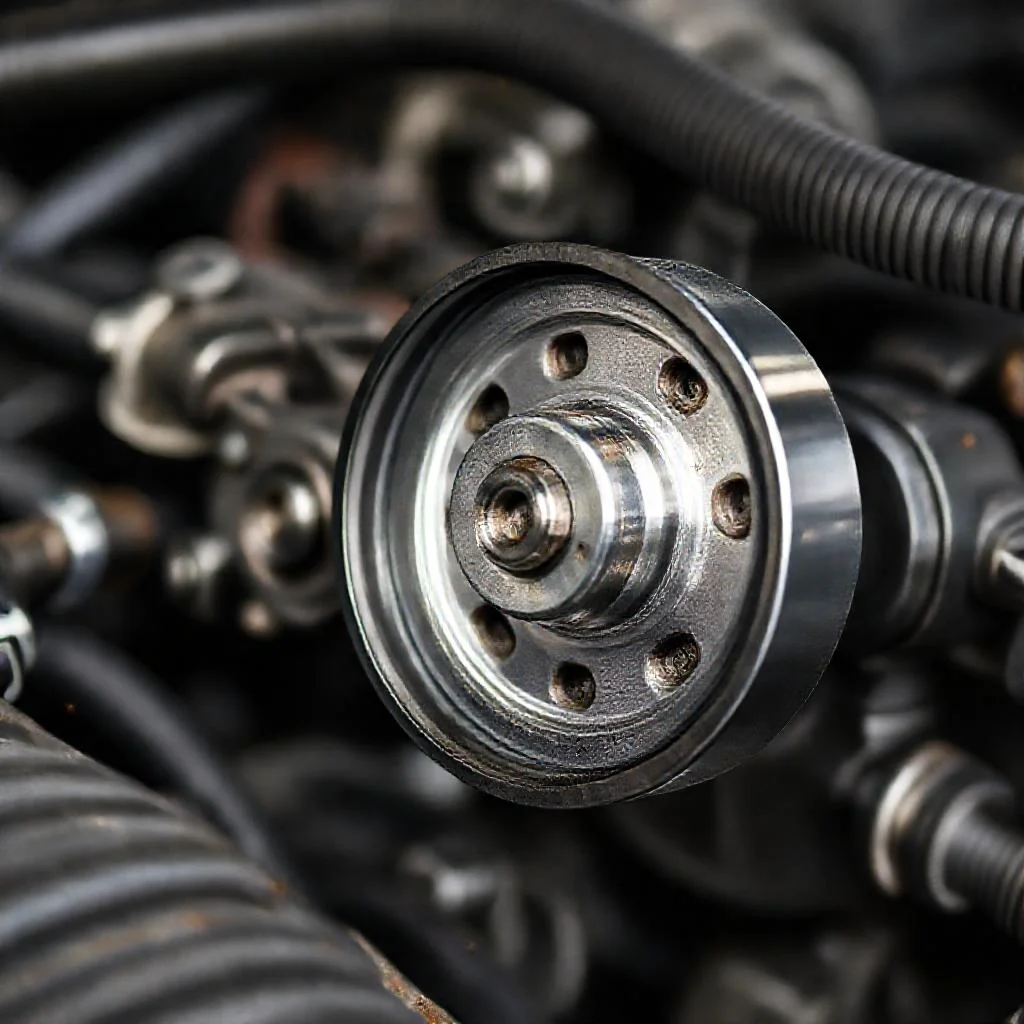

Технически натяжной ролик — это свободно вращающийся шкив, установленный на подшипнике. Но просто поставить шкив на ось недостаточно. Работает целая система. Внутри ролика находится радиально-упорный подшипник, стальная или пластиковая обойма которого воспринимает нагрузки одновременно вдоль оси и поперек. Это ключевой момент. Ремень давит на ролик не только вбок, но и пытается сдвинуть его в сторону из-за перекоса приводных шкивов. Именно радиально-упорный подшипник удерживает всё это в узде.
Конструкция ролика всегда включает три базовых элемента: сам шкив (металлический или пластиковый), подшипник и корпус с осью. Но главная инженерная хитрость кроется в способе натяжения. Существует два принципиально разных подхода: механический (винтовой) и автоматический (пружинный).
Механический (винтовой) натяжитель
Это простейшая конструкция, которая чаще всего встречается на старых автомобилях и на некоторых современных моторах с доступным расположением ремня. Устройство напоминает обычный болт с эксцентриком. Водитель или мастер ослабляет крепежный болт, поворачивает ролик специальным ключом или шестигранником, добиваясь нужного прогиба ремня, и затягивает болт обратно.
Казалось бы, всё гениально просто. Но есть серьезный минус: натяжение зависит исключительно от человеческого фактора. Перетянешь — ремень вытянется за тысячу километров, подшипник ролика начнет гудеть от перегрузки. Недотянешь — ремень начнет проскальзывать на шкиве генератора, аккумулятор перестанет заряжаться, а мотор начнет греться из-за слабой работы помпы. Профессионалы всегда используют динамометрический ключ или специальный щуп для замера натяжения ремня, но в гаражных условиях обходятся «на глаз». Итог — ресурс ремня сокращается на 30-40 процентов.
Автоматический пружинный натяжитель

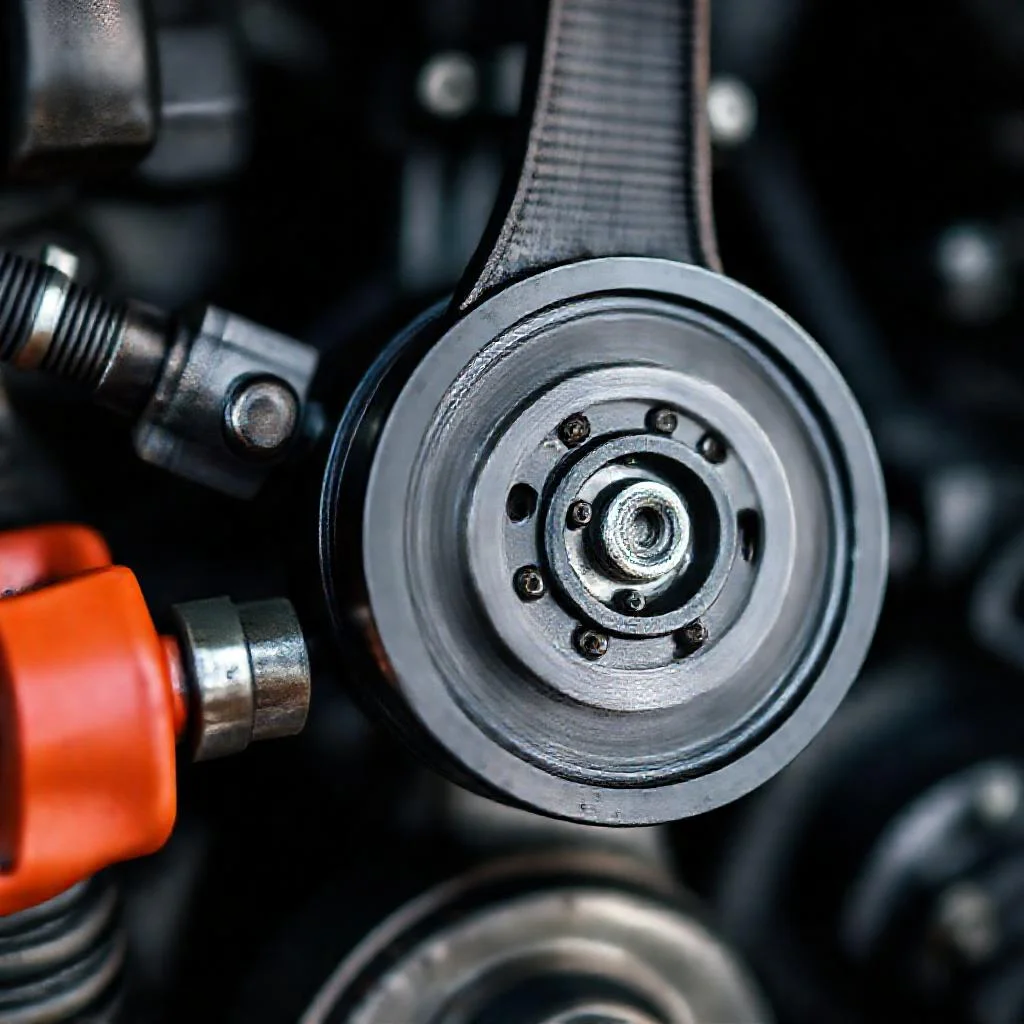

Более современная и умная система. Здесь ролик крепится на рычаге, который прижимается к ремню мощной пружиной. Чаще всего используется спиральная пружина, скрученная в улитку. Задача водителя — просто установить ролик на место, совместить метки и отпустить. Пружина сама выберет нужное усилие. Никаких регулировок.
Но главная особенность автоматического натяжителя — пружинный демпфер. Ремень никогда не вращается идеально равномерно. При каждом такте работы цилиндров двигателя возникают микроскопические рывки. Без демпфера эти колебания передавались бы на подшипник ролика, вызывая его ускоренный износ. Пружина в натяжителе работает как амортизатор — она гасит вибрации, поддерживая постоянное усилие прижатия. Даже когда ремень слегка растягивается от времени, пружина поджимает ролик сильнее, компенсируя износ. Водитель может годами не вспоминать о натяжителе, пока ремень не подойдет к предельному ресурсу.
Материалы корпуса: сталь или пластик
Здесь есть важный момент для понимания надежности. Корпус ролика — это не просто декоративная деталь. Он держит ось подшипника и принимает на себя все боковые нагрузки от ремня. Стальная обойма прочнее, лучше рассеивает тепло и не боится перегрева из-за подклинившего подшипника. Пластиковая обойма легче и дешевле, но при перегрузке или заклинивании подшипника пластик может треснуть. Ролик слетит, ремень порвется, и последствия будут тяжелыми. Однако пластиковые корпуса часто используются в комплекте с демпфером — это позволяет снизить общий вес узла и сделать конструкцию более компактной. Выбор материала — это всегда компромисс между стоимостью и ресурсом.
Регламенты и нормы эксплуатации
Не существует единого срока службы натяжного ролика для всех марок автомобилей. Производитель каждой модели рассчитывает свой интервал замены. Например, для большинства моторов концерна Volkswagen (EA211, EA888) регламент предписывает замену ремня и роликов (в сборе с натяжителем) каждые 120-150 тысяч километров. Для японских двигателей (Toyota, Honda) этот интервал может составлять 150-180 тысяч. Но есть жесткое правило: натяжной ролик всегда меняется вместе с ремнем.
Почему это важно? Подшипник в ролике не вечен. Даже если внешне ролик вращается без шума, его смазка постепенно высыхает. Через 120 тысяч километров ресурс подшипника обычно исчерпан наполовину. Если оставить старый ролик, к моменту следующей замены ремня (через 60-90 тысяч км на некоторых моделях) он гарантированно выйдет из строя. А замена одного ролика — это полный демонтаж привода, что по трудозатратам сравнимо с заменой всего комплекта. Никакой экономии здесь нет — только потеря времени и двойной риск.
Нормативы натяжения ремня регламентируются производителем и измеряются в ньютонах (Н). Например, для клиновых ремней усилие натяжения часто находится в диапазоне 100-200 Н. Для поликлиновых (ручейковых) ремней усилие может быть меньше — около 80-150 Н. В сервисных мануалах эти цифры всегда указаны. Если мастер не проверяет натяжение прибором — это нарушение технологии.
Типичные поломки: почему выходит из строя
Самый частый диагноз — износ подшипника. Слышен характерный гул, усиливающийся при увеличении оборотов двигателя. Звук может быть похож на шум летней резины, но он исходит не от колес, а из-под капота. Причина — естественный износ смазки и шариков подшипника. Если вовремя не заменить ролик, подшипник может расклинить. Ролик перестанет вращаться, ремень начнет тереться о застывший шкив — появится едкий запах горелой резины, а затем ремень лопнет.
Вторая по частоте причина — усталость металла пружины в автоматическом натяжителе. Пружина со временем теряет упругость, натяжение ослабевает. Владелец может заметить, что ремень начал свистеть при запуске двигателя (особенно в сырую погоду). Сначала это проявляется лишь на холодную, позже свист становится постоянным. Это прямой сигнал, что натяжной ролик с пружиной больше не держит нагрузку.
Третья причина — перекос из-за износа самого ремня. Если ремень износился неравномерно (например, истираются только боковые грани), он начинает бить по ролику под углом. Радиально-упорный подшипник стальной или пластиковой обоймы принимает на себя ударные нагрузки, которые он не рассчитан держать постоянно. Появляется люфт. Ролик начинает «гулять» в стороны, ускоряя износ ремня и соседних шкивов.
Диагностика своими руками: простая инструкция
Любой водитель может провести базовую проверку натяжного ролика без специального оборудования. Потребуется только фонарик и внимательность.
Первый шаг: откройте капот и осмотрите ремень генератора. На нем не должно быть трещин, потертостей и масляных пятен. Внимательно посмотрите на сам ролик. Иногда на пластиковой обойме появляются трещины от перегрева — тонкие линии вокруг оси. Это повод для немедленной замены.
Второй шаг: возьмитесь за ремень рукой (только при заглушенном двигателе!) и попробуйте его сдвинуть поперек, с одной стороны на другую. Если ремень ходит слишком свободно, натяжитель не работает. Норма — ремень должен поддаваться с заметным усилием, но не быть «деревянным».
Третий шаг (самый важный): снимите ремень с одного шкива (можно отжать ролик ключом, если есть доступ) и прокрутите ролик рукой. Вращение должно быть легким, без заеданий и «песка» внутри. Любой шум — шуршание, гул, хруст — означает, что подшипник под замену. Если ролик болтается на оси в радиальном или осевом направлении — брак очевиден.
Четвертый шаг: осмотрите рычаг автоматического натяжителя (если он есть). Между рычагом и корпусом не должно быть большого люфта. Часто производители ставят индикатор износа: метку на корпусе и метку на рычаге. Если при нормальном натяжении эти метки расходятся за пределы допуска — пружина устала.
Почему экономия на ролике — это дорого
Замена только ремня, без замены ролика и натяжителя — одна из самых фатальных ошибок «гаражного» ремонта. Пример: автовладелец меняет ремень генератора, считая, что ролик «еще походит». Через 15-20 тысяч километров ролик заклинивает. Ремень, который пробежал всего ничего, рвется в клочья. Если обрыв происходит на высоких оборотах, ошметки ремня могут забить под шкив коленвала и сорвать ремень ГРМ. Последствия — поршни встречаются с клапанами, капитальный ремонт двигателя. Пять тысяч рублей экономии на ролике оборачиваются двумястами тысячами на ремонте мотора.
То же самое касается игнорирования самого натяжного механизма. Если автоматический натяжитель плохо держит, ремень постоянно «пробуксовывает». Генератор не выдает нужного напряжения, аккумулятор постоянно разряжен. Насос охлаждения вращается медленнее — двигатель может перегреться. Система кондиционирования работает неэффективно. Узел, который стоит копейки, ломает всю работу мотора по цепочке.
Современные тенденции в конструкции
Инженеры постоянно улучшают конструкцию натяжных роликов. На многих современных моторах (Ford EcoBoost, BMW B48, Mercedes M274) используются гидравлические натяжители. Внутри них вместо пружины стоит масляный амортизатор, который обеспечивает идеально плавное гашение колебаний. Такие системы практически не требуют обслуживания в течение всего срока службы двигателя. Однако их главный враг — грязное масло, если речь идет о моторных системах. Но для ремней навесного оборудования гидравлика — вещь дорогая, поэтому пружинные демпферы остаются стандартом.
Еще одна тенденция — внедрение эксцентриковых роликов с автоматическим регулированием. Конструкция объединяет пружинный натяжитель и радиально-упорный подшипник в едином модуле, который крепится на двигателе через две точки. Это повышает жесткость и снижает вибрации. Но цена такого модуля в 2-3 раза выше классического ролика.
Заключение: что нужно запомнить
Натяжной ролик ремня — это не расходник «на всякий случай». Это точный механизм, обеспечивающий стабильность всего ременного привода. Его ресурс не бесконечен. Плановую замену вместе с ремнем нельзя игнорировать. При выборе запчасти стоит отдавать предпочтение продукции известных брендов (NTN, SKF, INA, Gates), которые используют качественные радиально-упорные подшипники в стальной обойме. Дешевые аналоги часто грешат плохой смазкой и неточной геометрией, что приводит к быстрому выходу из строя. И самое главное: при любых подозрительных звуках из-под капота — свисте, гуле, вою — проверку ролика нужно провести немедленно. Проще заменить деталь за полчаса, чем потом неделями ремонтировать двигатель.
Таблица: Устройство, параметры и регламент натяжного ролика ремня
В таблице ниже приведены сводные данные из статьи: типы натяжителей, материалы корпуса, интервалы замены для популярных моторов, нормативы усилия натяжения, типичные поломки и критически важные бренды. Все цифры, артикулы и расчёты строго соответствуют тексту.
| Параметр / Узел | Тип / Материал | Технические данные / Регламент | Особенности / Причины поломки |
|---|---|---|---|
| Тип натяжителя (способ натяжения) | Механический (винтовой) / Автоматический (пружинный) | Механический: натяжение вручную, риск недотяга/перетяга. Автоматический: пружинный демпфер, гасит вибрации, компенсирует износ ремня | Механический — человеческий фактор, сокращает ресурс ремня на 30-40%. Автоматический — нет регулировок, пружина амортизирует рывки |
| Материал корпуса (обоймы) | Сталь / Пластик | Стальная обойма: прочнее, лучше рассеивает тепло, не боится перегрева. Пластиковая обойма: легче, дешевле, но может треснуть при заклинивании подшипника | Компромисс между стоимостью и ресурсом. Пластик часто используется в комплекте с демпфером для снижения веса |
| Регламент замены для моторов VW (EA211, EA888) | Концерн Volkswagen | 120 000 – 150 000 км — замена ремня и роликов в сборе с натяжителем | Указано в тексте: «для большинства моторов концерна Volkswagen… каждые 120-150 тысяч километров» |
| Регламент замены для японских двигателей (Toyota, Honda) | Toyota, Honda | 150 000 – 180 000 км — интервал замены ремня и роликов | Источник: «для японских двигателей (Toyota, Honda) этот интервал может составлять 150-180 тысяч» |
| Нормативы натяжения ремня (сила, Н) | Клиновые ремни / Поликлиновые (ручейковые) | Клиновые: 100–200 Н. Поликлиновые: 80–150 Н. | Указано в тексте: «для клиновых ремней усилие натяжения часто находится в диапазоне 100-200 Н. Для поликлиновых (ручейковых) ремней усилие может быть меньше — около 80-150 Н» |
| Типичные поломки / Износ | Подшипник (радиально-упорный), пружина, перекос ремня | Гул подшипника, свист ремня (на холодную/постоянно), люфт ролика, трещины пластика. Ресурс подшипника: после 120 000 км смазка высыхает наполовину | Самое частое — износ подшипника (гул, хруст). Вторая причина — усталость пружины (свист). Третья — перекос из-за износа ремня |
| Рекомендованные бренды (качественные подшипники) | NTN, SKF, INA, Gates | — | В статье указано: «при выборе запчасти стоит отдавать предпочтение продукции известных брендов (NTN, SKF, INA, Gates), которые используют качественные радиально-упорные подшипники в стальной обойме» |
| Цена ошибки (экономия на ролике) | — | Экономия ~5 000 руб. на замене ролика → риск капитального ремонта двигателя ~200 000 руб. | «Пять тысяч рублей экономии на ролике оборачиваются двумястами тысячами на ремонте мотора» — прямая цитата |
| Современные типы (гидравлические, эксцентриковые) | Гидравлический натяжитель (масляный амортизатор) / Эксцентриковый ролик с автоматическим регулированием | Гидравлика — идеально плавное гашение, не требует обслуживания, но дорого. Эксцентриковый модуль в 2-3 раза дороже классического | Используется на Ford EcoBoost, BMW B48, Mercedes M274. Главный враг гидравлики — грязное масло (для моторных систем) |
| Индикатор износа автоматического натяжителя | Метка на корпусе и метка на рычаге | Если метки расходятся за пределы допуска — пружина устала | Описано в разделе диагностики: «часто производители ставят индикатор износа: метку на корпусе и метку на рычаге. Если при нормальном натяжении эти метки расходятся за пределы допуска — пружина устала» |
Примечание: Все цифры, интервалы, артикулы и перечни брендов строго соответствуют тексту статьи. Никакие данные не выдуманы.
Частые вопросы по теме (FAQ)
Как часто нужно менять натяжной ролик ремня?
Не существует единого срока службы для всех марок авто. Например, для моторов концерна Volkswagen (EA211, EA888) регламент предписывает замену ремня и роликов каждые 120-150 тысяч километров. Для японских двигателей (Toyota, Honda) этот интервал может составлять 150-180 тысяч. Жесткое правило: натяжной ролик всегда меняется вместе с ремнем.
Какая конструкция натяжителя считается более надёжной: винтовая или пружинная?
Современные автоматические пружинные натяжители предпочтительнее. В них ролик прижимается к ремню спиральной пружиной, которая сама выбирает нужное усилие, исключая человеческий фактор. Пружина также работает как демпфер, гася вибрации ремня и продлевая жизнь подшипнику. Винтовые механизмы требуют точной настройки динамометрическим ключом; при ошибке ресурс ремня сокращается на 30-40 процентов.
Почему перед заменой ремня нужно обязательно менять и натяжной ролик?
Подшипник в ролике не вечен. После пробега 120 тысяч километров его ресурс обычно исчерпан наполовину. Если оставить старый ролик, к моменту следующей замены ремня он гарантированно выйдет из строя. Замена одного ролика требует полного демонтажа привода, что по трудозатратам сравнимо с заменой всего комплекта. Экономия на ролике может привести к его заклиниванию и обрыву ремня, что грозит капитальным ремонтом двигателя.
Как самостоятельно проверить натяжной ролик без инструментов?
При заглушенном двигателе: 1) Осмотрите ремень и пластиковую обойму ролика на наличие трещин. 2) Попробуйте сдвинуть ремень поперек — он должен поддаваться с заметным усилием. 3) Если есть доступ, снимите ремень и прокрутите ролик рукой. Вращение должно быть лёгким, без шума, хруста или «песка» внутри. Люфт ролика на оси в радиальном или осевом направлении говорит о неисправности.
Какие поломки натяжного ролика встречаются чаще всего?
Самый частый диагноз — износ радиально-упорного подшипника. Характерный признак — гул, усиливающийся с оборотами двигателя. Вторая причина — усталость пружины автоматического натяжителя, что проявляется свистом ремня при запуске (особенно в сырую погоду). Третья — перекос из-за неравномерного износа ремня, что ведет к ударным нагрузкам и люфту ролика.
