Газораспределительный механизм (ГРМ) — это мозг и сердце двигателя в одном флаконе. Он отвечает за то, чтобы в нужный момент открыть впускной или выпускной клапан. Но вся эта сложная механика работает только при одном условии: идеальном натяжении ремня или цепи. Если слабина — ремень перескочит на зуб, клапаны встретятся с поршнями, и мотор отправится в капиталку. Если перетянуть — убьётся подшипник ролика или лопнет ремень. Именно здесь в игру вступает натяжной ролик ГРМ. Это не просто «колёсико», а сложный узел с точной механикой внутри.
Натяжной ролик ГРМ — это устройство, которое компенсирует тепловое расширение ремня и его естественный износ. Представьте велосипедную цепь: летом она провисает сильнее, зимой натягивается. С ремнём ГРМ та же история, только разница в миллиметрах решает судьбу двигателя. Ролик удерживает ремень с определённым усилием по всей длине контура, не давая ему вибрировать и соскакивать со шкивов. В конструкциях с цепью ГРМ ролики (обычно их называют успокоителями и натяжителями) выполняют аналогичную задачу, но работают с цепью, у которой шаг может увеличиваться из-за износа шарниров.

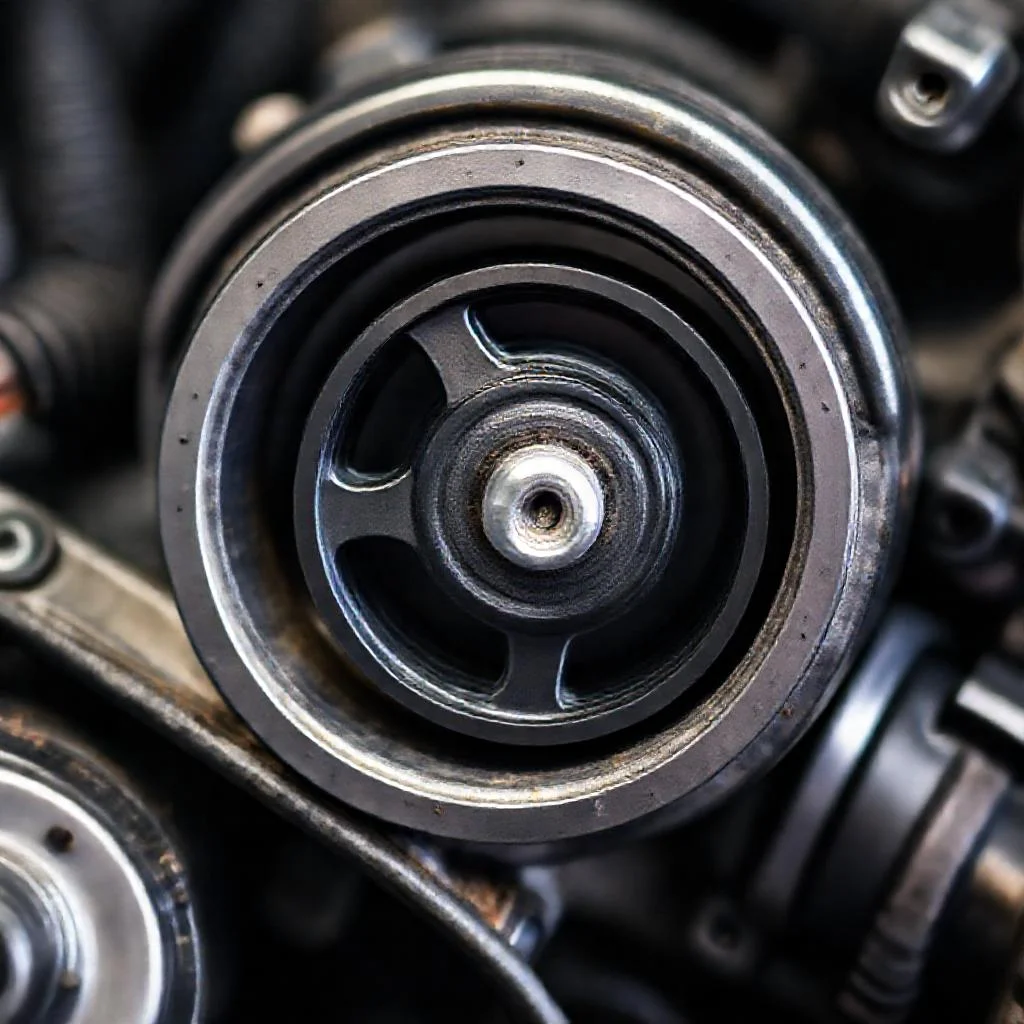

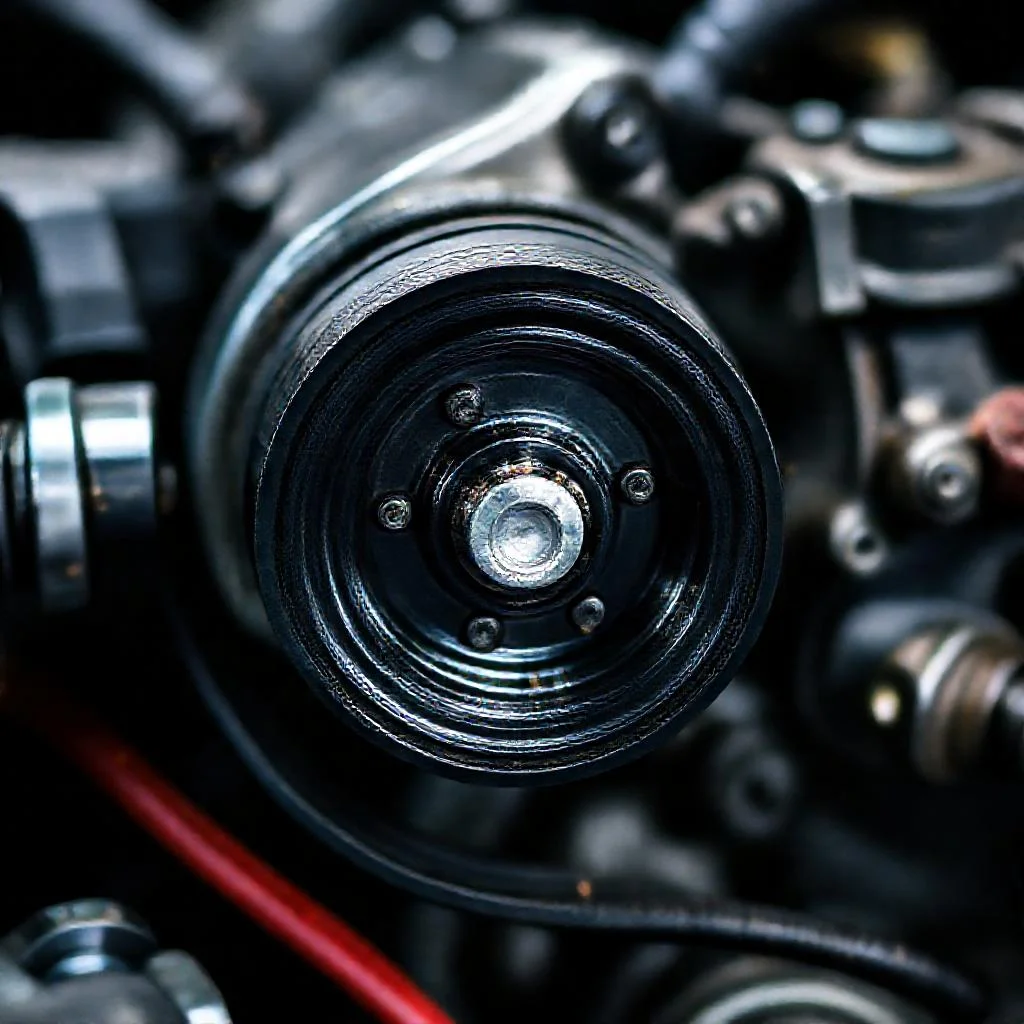

Как устроен обычный натяжной ролик. Снаружи — это стальной или пластиковый шкив с канавкой для ремня. Внутри — подшипник качения (чаще всего радиально-упорный с двухрядным расположением шариков). Подшипник запрессован в корпус ролика. Но самое интересное — это база, на которой он крепится. В большинстве современных моторов ролик не имеет жёсткой посадки. Он устанавливается на эксцентриковом механизме. Если взять обычную шайбу и просверлить в ней два отверстия со смещением центра, то, поворачивая такую шайбу вокруг одного отверстия, можно двигать второе влево-вправо. Именно этот принцип используется для точной регулировки натяжения ремня.
Эксцентрик — это ось, ось вращения которой не совпадает с геометрическим центром. Когда механик поворачивает болт крепления ролика, ось смещается, и ролик давит на ремень сильнее или слабее. Пружина задаёт базовое натяжение, чтобы исключить люфт на холодном двигателе. Она заставляет ролик постоянно поджиматься в сторону ремня, компенсируя его растяжение в первые тысячи километров. После того, как ремень установлен, механик доворачивает эксцентрик до метки, фиксируя нужное усилие. У некоторых производителей (например, в моторах VAG серии EA111) натяжной ролик объединён с гидравлическим или механическим натяжителем, но принцип эксцентрика остаётся базой.
Автоматический натяжной ролик — это более продвинутая версия. В нём нет ручной регулировки гаечным ключом. Внутри такого ролика стоит мощная спиральная пружина (торсион) или цилиндрическая пружина в паре с демпфером. Пружина задаёт базовое натяжение ремня, а демпфер гасит колебания (резонанс), возникающие на определённых оборотах. Демпфер чаще всего масляный или фрикционный. Он не даёт ремню «прыгать» при резком сбросе газа или при запуске мотора. Если бы демпфера не было, пружина могла бы раскачать ремень в такт работе клапанов, что привело бы к шуму и ускоренному износу зубьев. Поэтому в автоматических роликах конструкция жёстко завязана на демпфирующие свойства.
Регламент замены натяжного ролика жёстко привязан к регламенту замены ремня ГРМ. Производители (Toyota, Volkswagen, BMW) предписывают менять ролик вместе с ремнём каждые 60 000 — 120 000 километров. Для цепи ГРМ интервал может быть больше (до 200 000), но ролики и успокоители часто требуют внимания раньше, если появляется посторонний гул. Игнорирование замены ролика — это риск разрушения подшипника. Если подшипник клинит, ролик перестаёт вращаться. Ремень начинает скользить по неподвижной обойме, перетирается за минуты и обрывается. Разрушенный ролик может повредить внутренние полости блока двигателя осколками пластика или металла.
Принцип работы подшипника в ролике. Подшипник воспринимает колоссальные нагрузки: центробежную силу ремня, ударные нагрузки от работы клапанов, боковое усилие от перекоса ремня. Смазка подшипника закладывается на заводе и является необслуживаемой. Если в ролике заканчивается смазка, начинается трение металла о металл. Появляется характерный гул, который меняет тон при нажатии на акселератор. Ещё один симптом износа — вибрация ремня при работе двигателя на холостом ходу. Если механик снял ремень и прокручивает ролик рукой, он должен вращаться плавно, без шума и «мёртвых зон» — закусывания.
Не стоит путать натяжной ролик ГРМ с обводным (паразитным) роликом. Обводной ролик служит только для изменения траектории ремня, он не участвует в натяжении. Его обойма жёстко закреплена, и у него нет пружины или эксцентрика. Однако обводные ролики также требуют замены по регламенту, так как их подшипники изнашиваются одинаково. Часто в ремкомплекте ГРМ продаётся сразу набор: ремень, натяжной ролик, один-два обводных ролика и помпа (водяной насос). Помпа не участвует в натяжении, но её замена вместе с ремнём — золотой стандарт надёжности, так как её подшипник живёт примерно столько же, сколько ремень ГРМ.
Установка нового натяжного ролика требует точности. На многих моторах (например, K-Series от Honda) при замене нужно отводить ролик от ремня специальным ключом-шестигранником, чтобы освободить место для снятия старого ремня. После установки нового ремня ролик возвращают в исходное положение под действием пружины, затем проверяют совпадение меток. Пружина задаёт базовое натяжение, но окончательное усилие контролируется по меткам на корпусе и на подвижной части. Иногда механики пытаются «на глазок» перетянуть ремень, считая, что чем туже, тем лучше. Это ошибка. Перетяжка нагружает шейки распределительных валов и водяную помпу, ускоряя их износ. Оптимальное натяжение жёстко заложено в конструкцию ролика.
Что провоцирует ускоренный износ натяжного ролика. Первая причина — неисправность сальников коленвала и распредвалов. Масло, попавшее на подшипник ролика, разжижает смазку, вымывает её и убивает узел за тысячи километров. Вторая причина — грязь и реагенты. Ролик негерметичен, а если защитный пыльник повреждён, абразив попадает внутрь подшипника. Третья причина — биение ремня из-за износа шкива коленвала. Если шкив «гуляет», ролик получает циклическую ударную нагрузку, разрушающую обойму. Наконец, банальное превышение срока службы. Даже если ремень выглядит как новый, смазка подшипника ролика стареет и теряет свойства через 5-6 лет эксплуатации.
Диагностика ролика без снятия ремня. Можно проверить люфт. Если отжать ремень пальцем в районе натяжного ролика, он должен пружинить, но не болтаться. Чрезмерное провисание указывает на слабую пружину или износ эксцентрика. Прослушивание двигателя стетоскопом: гул, исходящий от зоны ГРМ, — верный признак проблем. При касании поддона в зоне ролика (на холодном моторе, когда ремень мягче) можно ощутить вибрацию, если подшипник закусывает. На цепных моторах износ успокоителя часто проявляется дребезжащим звуком на холостых, похожим на стук дизеля, но локализованным сбоку двигателя.
Правило «лучше один раз переплатить за качество» здесь работает на 100%. Дешёвые неоригинальные ролики часто имеют слабую пружину, плохую термообработку подшипника или отсутствие нормального демпфера. Для ремня ГРМ критично стабильное натяжение на всём диапазоне температур. Если ролик ослабляет натяжение при разогреве, ремень может перескочить при резком ускорении. Поэтому выбор брендов (Gates, INA, SKF, оригинал) оправдан даже для бюджетных автомобилей. Экономия в 30 долларов на ролике способна обернуться капитальным ремонтом головки блока цилиндров, стоимость которого в десять раз выше.
Итоговое резюме: натяжной ролик — это не расходник «на всякий случай», а ключевой элемент, управляющий силой натяжения. Эксцентриковый механизм даёт возможность точной настройки, а пружина компенсирует тепловые расширения. Замена по регламенту, отказ от перетяжки и качественный бренд — три кита, которые гарантируют, что ремень ГРМ прослужит до плановой замены без сюрпризов на трассе.
Таблица: Основные параметры и характеристики натяжного ролика ГРМ
В таблице ниже приведены ключевые данные, регламенты и диагностические признаки, строго соответствующие описанию устройства натяжного ролика ГРМ из текста. Информация структурирована для наглядного понимания механики узла, требований к его обслуживанию и возможным неисправностям.
| Параметр / Узел | Описание / Значение | Примечание / Источник из текста |
|---|---|---|
| Тип подшипника | Радиально-упорный, чаще всего двухрядный шариковый | Внутренняя конструкция ролика; смазка необслуживаемая, закладывается на заводе. |
| Механизм регулировки (базовый) | Эксцентриковый механизм (ось вращения не совпадает с геометрическим центром) | Поворот эксцентрика смещает ось, увеличивая или уменьшая натяжение ремня. |
| Элемент базового натяжения | Пружина (задаёт базовое натяжение, компенсирует растяжение ремня и тепловое расширение) | Исключает люфт на холодном двигателе и в первые тысячи километров. |
| Регламент замены (ремень ГРМ) | Каждые 60 000 — 120 000 километров (совместно с ремнём) | Данные для производителей Toyota, Volkswagen, BMW. Замена ролика обязательна вместе с ремнём. |
| Регламент замены (цепь ГРМ) | До 200 000 км (интервал больше, чем для ремня) | Ролики и успокоители цепи часто требуют внимания раньше при появлении гула. |
| Тип автоматического ролика | Мощная спиральная пружина (торсион) в паре с демпфером (масляным или фрикционным) | Демпфер гасит колебания (резонанс) ремня, исключая «прыжки» при сбросе газа или запуске. |
| Диагностика: проверка люфта | Ремень в районе ролика должен пружинить, но не болтаться | Чрезмерное провисание указывает на слабую пружину или износ эксцентрика. |
| Диагностика: прослушивание | Гул от зоны ГРМ (меняет тон при нажатии на акселератор) — признак износа подшипника | Используется стетоскоп. Также возможна вибрация ремня на холостом ходу. |
| Диагностика: ручная проверка | Вращение должно быть плавным, без шума и «мёртвых зон» (закусывания) | Проверяется после снятия ремня. Подшипник не должен клинить. |
| Отличие от обводного ролика | Натяжной ролик имеет эксцентрик и пружину; обводной ролик жёстко закреплён и служит только для изменения траектории ремня | Обводные ролики также требуют замены по регламенту ГРМ, так как их подшипники изнашиваются. |
| Причины ускоренного износа | 1. Неисправность сальников (масло разжижает смазку). 2. Грязь и реагенты (повреждение пыльника). 3. Биение шкива коленвала (ударные нагрузки). 4. Превышение срока службы (5-6 лет). |
— |
| Рекомендованные бренды | Gates, INA, SKF, оригинал (OEM) | Дешёвые неоригинальные ролики часто имеют слабую пружину, плохую термообработку подшипника и отсутствие демпфера. |
Частые вопросы по теме (FAQ)
Чем отличается натяжной ролик ГРМ от обводного (паразитного) ролика?
Натяжной ролик ГРМ — это устройство, которое компенсирует тепловое расширение и износ ремня, удерживая его с определённым усилием. В его конструкции используется пружина или эксцентриковый механизм. Обводной (паразитный) ролик служит только для изменения траектории ремня, он не участвует в натяжении, и его обойма жёстко закреплена.
Через какой пробег регламентирована замена натяжного ролика ГРМ?
Регламент замены натяжного ролика жёстко привязан к регламенту замены ремня ГРМ. Производители (Toyota, Volkswagen, BMW) предписывают менять ролик вместе с ремнём каждые 60 000 — 120 000 километров. Для цепи ГРМ интервал может быть больше (до 200 000), но ролики и успокоители часто требуют внимания раньше при появлении гула.
Что провоцирует ускоренный износ натяжного ролика?
Первопричина — неисправность сальников коленвала и распредвалов, из-за которой масло попадает на подшипник. Вторая — грязь и реагенты, попадающие внутрь через повреждённый пыльник. Третья — биение ремня из-за износа шкива коленвала. Также ускоряет износ превышение срока службы, так как смазка подшипника стареет и теряет свойства через 5-6 лет эксплуатации.
Какой принцип работы лежит в основе конструкции натяжного ролика?
В большинстве моторов ролик устанавливается на эксцентриковом механизме. Эксцентрик — это ось, вращение которой не совпадает с геометрическим центром. Когда механик поворачивает болт крепления, ось смещается, и ролик давит на ремень сильнее или слабее. Пружина задаёт базовое натяжение, компенсируя растяжение ремня. В автоматических роликах также присутствует демпфер, который гасит колебания (резонанс).
Почему при замене ремня ГРМ опасно перетягивать натяжной ролик «на глазок»?
Перетяжка нагружает шейки распределительных валов и водяную помпу, ускоряя их износ. Оптимальное натяжение жёстко заложено в конструкцию ролика, и оно должно контролироваться по меткам на корпусе и подвижной части. Если ролик ослабляет натяжение при разогреве из-за слабой пружины, ремень может перескочить при резком ускорении.
