В бензине и дизеле всегда есть мусор. Это не вопрос качества заправки. Частицы ржавчины из подземных резервуаров, песок, окалина с трубопроводов и даже вода — всё это попадает в топливную систему. Если этот абразив пустить напрямую в форсунки или насос высокого давления, ресурс узлов упадёт в разы. Поэтому трасса подачи топлива всегда перекрывается фильтром. Но не простым, а магистральным — главным барьером между горловиной бака и камерой сгорания.
Магистральный топливный фильтр работает как сеть таможенников. Первый пост — грубая сетка в заборнике топливного модуля. Она задерживает камни и крупный песок. А вот второй пост — это сам магистральный элемент. Он стоит уже после бензонасоса (на бензиновых машинах) или после подкачивающего насоса (на дизелях). Задача — отсеять частицы от 5 до 10 микрон. Для сравнения: человеческий волос — это 70 микрон. То есть фильтр ловит то, что не видно глазом.

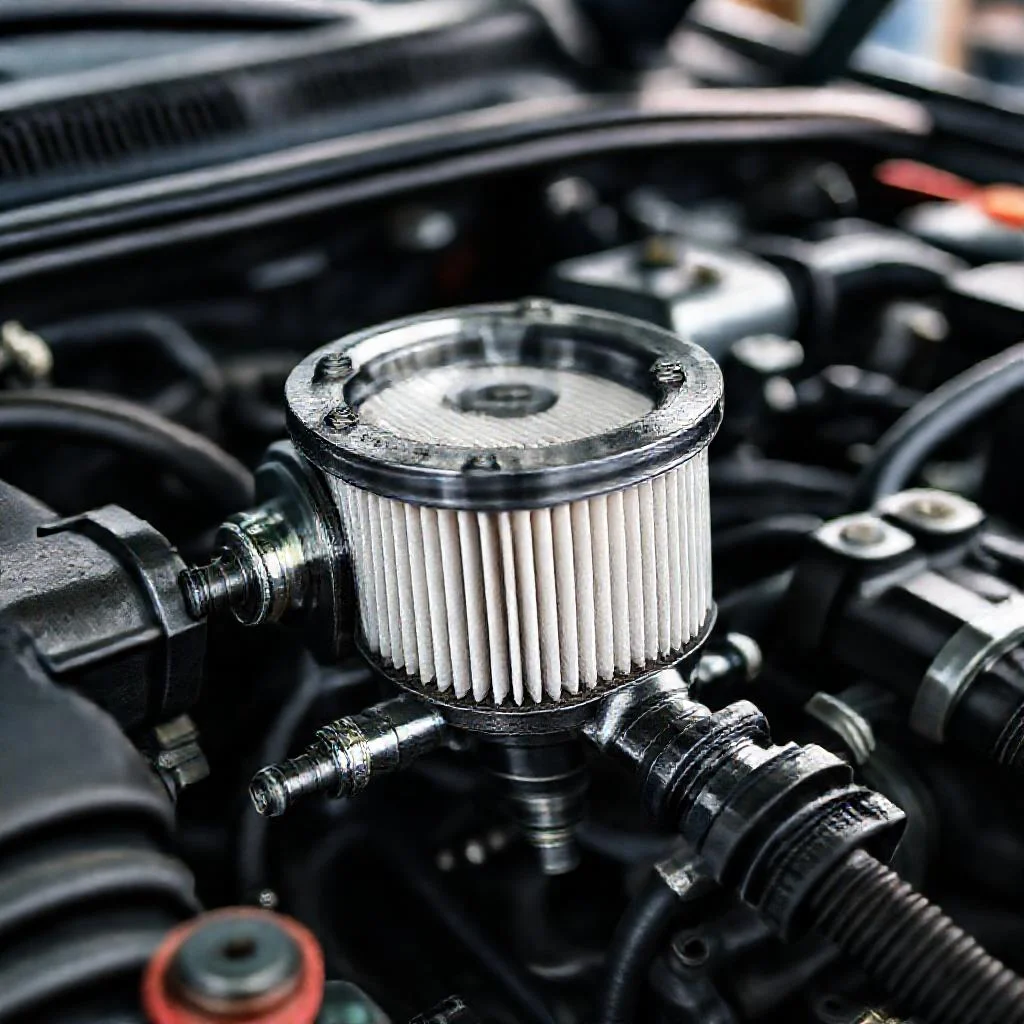

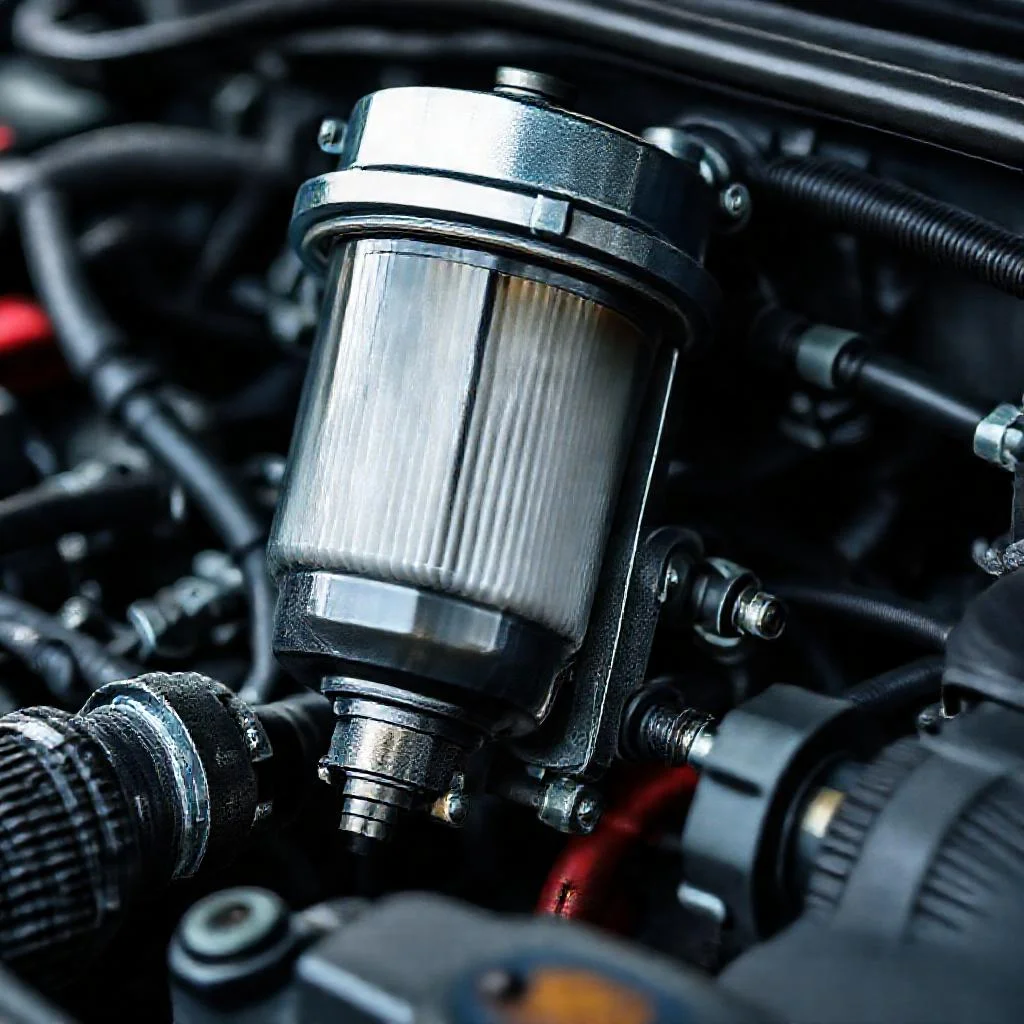

Устройство этого фильтра может показаться простым, но за ним стоит инженерная логика. Корпус чаще всего делают из алюминия. Не из пластика. Почему? Алюминий не боится перепадов температур, не трескается на морозе и не разрушается от контакта с агрессивными видами топлива (например, этанолом или метанолом). Внутри корпуса находится фильтровальная штора. Это многослойная бумага или синтетика, сложенная гармошкой. Площадь шторы в хорошем фильтре — до полуметра. Чем больше площадь, тем дольше фильтр не забивается и тем меньше падает давление в системе.
Ключевой параметр — тонкость фильтрации. Для бензина норма — 8–10 микрон. Для дизеля — 2–5 микрон, плюс обязательная водоотделяющая сетка. Дизель не прощает грязи. Топливная аппаратура Common Rail (механические насосы уже редкость) работает при давлении до 2000 бар. Любая царапина на плунжерной паре или игле форсунки убивает геометрию. Поэтому норматив фильтрации для дизеля жёстче. Производители вроде Bosch и Denso требуют, чтобы после 30 000 км пробега фильтр удерживал не менее 98% частиц размером 4 микрона.
Теперь разберём принцип действия на примере рядовой поездки. Топливо идёт от бака по магистрали. В бензиновом автомобиле оно под давлением (как правило, 3–6 бар). В дизеле — до 4–5 бар на холодную и до 10 бар при прогреве. Жидкость заходит в корпус фильтра через входной штуцер. Внутри стоит байпасный клапан — маленький перепускной канал. Если штора забита грязью, давление перед фильтром растёт. При превышении порога (обычно 0,3–0,5 бара) клапан открывается и пускает топливо в обход фильтровальной бумаги. Механизм грубый, но спасительный: машина доедет до сервиса даже с забитым расходником.
В дизельных системах добавляется влагоотделитель. Вода в солярке — главный враг. Она не сжимается, как топливо, и попадание в форсунку вызывает гидроудар. Поэтому внутри корпуса стоит отстойник — стакан, куда стекает вода. Она тяжелее дизеля. На днище отстойника есть сливной винт. Водитель по датчику воды на панели приборов видит, что пора сливать отстой. Если этим пренебречь, вода замёрзнет зимой, разорвёт корпус, или попадёт в насос и выведет его из строя.
Регламенты замены производители указывают сухие: 30 000 км для бензина и 15 000–20 000 км для дизеля. Но лучше отталкиваться от условий. Пыльные дороги, частые заправки на непроверенных АЗС, городской режим с простоями в пробках — всё это забивает штора быстрее. Есть простой симптом: машина тупит при нажатии на педаль газа, особенно на подъём. Это значит, что пропускная способность фильтра снижена и насос не может создать необходимое рабочее давление.
Современные магистральные фильтры отличаются конструкцией быстросъёмных штуцеров. Это крупные пластиковые или металлические защёлки (клипсы). Никаких гаечных ключей. Чтобы снять старый фильтр, достаточно нажать на фиксатор и выдернуть штуцер. При установке нового — щелчок, и герметичность обеспечена. Но есть хитрость. Штуцеры бывают под разные диаметры трубок (чаще 8 мм, 10 мм или 12 мм). Перед покупкой стоит посмотреть маркировку на корпусе или замерить штангенциркулем посадочное место.
Типичная ошибка при замене — игнорирование направления потока. На корпусе каждого фильтра есть стрелка — куда движется топливо. Если поставить наоборот, байпасный клапан перекроет правильный канал или штора сложится от обратного давления. Результат: перекрытие магистрали, машина глохнет при старте. Лучше перепроверить по стрелке дважды.
Ещё один важный узел — опорная сетка вокруг шторы. Она не даёт бумаге сложиться от высокого давления. Если фильтр низкого качества (дешёвый неоригинал), сетка может быть недостаточно жёсткой. На ходу она деформируется, штора сминается, и машина теряет мощность на средних оборотах. Экономия в 200 рублей на фильтре может привести к замене форсунок через тысячу километров. Особенно это критично для двигателей с непосредственным впрыском (FSI, TSI, GDI).
На бензиновых моторах с насос-форсунками и дизелях с системой Common Rail даже мелкие сбои фильтрации вызывают лавину дефектов. Частицы песка царапают плунжер насоса, стружка забивает отверстия форсунок (сопла). Диагностика показывает пропуски зажигания, увеличенный расход, дымный выхлоп. И только после вскрытия становится понятно: виноват старый, несвоевременно заменённый магистральный фильтр.
В некоторых моделях авто (например, ряд внедорожников и микроавтобусов) устанавливают фильтр с подогревом топлива. Это маленький электрический нагреватель внутри корпуса. При температурах ниже -15°C парафины в дизеле кристаллизуются и забивают бумагу. Подогрев плавит отложения, и топливо проходит свободно. Ресурс такого фильтра стандартный, но проверка нагревателя обязательна при замене. Если он сгорел, зимой автомобиль просто не заведётся на морозе.
Многие путают магистральный фильтр с тонкой очисткой, установленной прямо на топливной рампе. Такие маленькие стаканчики — дополнительные. Они защищают только конкретную форсунку. Основной удар принимает именно магистральный элемент. Он же отвечает за сепарацию воды (в дизеле) и за сглаживание пульсаций топлива, вызванных работой насоса. У магистрального фильтра есть внутренняя демпфирующая полость. Она гасит колебания давления, чтобы форсунки работали стабильно.
При покупке оригинальных фильтров для немецких марок (VAG, BMW, Mercedes) стоит обращать на допуски. Например, для BMW N47 используется элемент с тонкостью фильтрации 2 микрона. Для TDI от Volkswagen — 5 микрон и обязательная водоотталкивающая пропитка бумаги. Дешёвые заменители из масс-маркета часто не имеют такой пропитки, и вода проходит внутрь аппаратуры. Последствия — коррозия и выход из строя форсунок стоимостью 30–50 тысяч рублей.
Профилактика проста: не затягивать с заменой. Если регламент 30 тысяч км, лучше менять на 25 тысячах. Разница в цене смешная, а двигатель дышит чище. Никогда не ставить бывший в употреблении фильтр даже со старой машины. Разбухшая бумага теряет свои свойства и становится рыхлой. Фильтрация падает до нуля. Штора может порваться, и вся грязь из бака попадёт сразу в насос.
Крепления фильтра — штатные хомуты или кронштейны. Изготавливаются из стали или алюминия. При замене важно не повредить пластиковые защёлки штуцеров. Они хрупкие на морозе. Есть правило: перед снятием старого фильтра сбросить давление в системе. Иначе топливо под давлением ударит струёй в лицо. Для этого достаточно вынуть предохранитель бензонасоса и завести двигатель — он заглохнет сам, когда давление упадёт до нуля.
Итог простой. Магистральный топливный фильтр — это страж чистоты. Алюминиевый корпус с фильтровальной шторой на 10 микрон, быстросъёмные штуцеры — базовая архитектура решения. Регулярная замена — дешёвое удовольствие, которое спасает капитальный ремонт топливной аппаратуры. Эту деталь не стоит игнорировать ни на дизеле, ни на бензине. Один раз в 15–20 тысяч километров — и ресурс двигателя продлевается на сотни тысяч километров. Машина отвечает стабильной тягой, плавным пуском и отсутствием ошибок по датчикам качества топлива.
Таблица: Ключевые параметры и характеристики магистрального топливного фильтра
В таблице ниже систематизированы данные из статьи, касающиеся устройства, регламентов обслуживания и критических параметров магистрального топливного фильтра для бензиновых и дизельных двигателей.
| Параметр / Узел | Бензиновый двигатель | Дизельный двигатель | Примечания / Дополнительные данные из статьи |
|---|---|---|---|
| Основная задача фильтрации | Отсеивание частиц от 8 до 10 микрон | Отсеивание частиц от 2 до 5 микрон + обязательная водоотделяющая сетка | Для сравнения: человеческий волос — 70 микрон. Норматив для дизеля жёстче. |
| Материал корпуса | Алюминий (не пластик) | Алюминий не боится перепадов температур, не трескается на морозе, не разрушается от этанола/метанола. | |
| Фильтровальная штора | Многослойная бумага или синтетика, сложенная гармошкой. Площадь — до полуметра. | Внутри корпуса есть опорная сетка, не дающая бумаге сложиться от высокого давления. | |
| Регламент замены (рекомендуемый производителем) | 30 000 км | 15 000 – 20 000 км | В статье рекомендуется не затягивать с заменой: для бензина лучше менять на 25 000 км, для дизеля — раз в 15–20 тыс. км. Пыльные дороги и пробки забивают штору быстрее. |
| Рабочее давление в системе | 3–6 бар | До 4–5 бар на холодную, до 10 бар при прогреве | Топливная аппаратура Common Rail работает при давлении до 2000 бар. |
| Байпасный клапан (порог срабатывания) | 0,3–0,5 бара | При превышении порога клапан открывается и пускает топливо в обход забитой шторы (спасительный механизм для поездки до сервиса). | |
| Тонкость фильтрации по стандартам Bosch/Denso | — | Не менее 98% частиц размером 4 микрона (после 30 000 км пробега) | Критически важно для дизелей Common Rail. |
| Дополнительные узлы | — | Влагоотделитель (отстойник с водой, сливной винт, датчик воды на панели приборов) | В дизельных системах вода тяжелее топлива и стекает на дно отстойника. Если не сливать воду зимой, она замёрзнет и разорвёт корпус. |
| Диаметры штуцеров (посадочные места) | Чаще 8 мм, 10 мм или 12 мм | Перед покупкой необходимо посмотреть маркировку на корпусе или замерить штангенциркулем. | |
| Тип крепления штуцеров | Быстросъёмные защёлки (клипсы) — пластиковые или металлические. Гаечные ключи не требуются. | На корпусе есть стрелка направления потока топлива. Установка фильтра наоборот приводит к тому, что машина глохнет при старте. | |
| Особые случаи (внедорожники, микроавтобусы) | Фильтр с подогревом топлива (электрический нагреватель внутри корпуса) | При температурах ниже -15°C парафины в дизеле кристаллизуются. Подогрев плавит отложения. Если нагреватель сгорел, зимой авто не заведётся. | |
| Рекомендации по допускам (примеры для немецких марок) | — | BMW N47: тонкость фильтрации 2 микрона. TDI Volkswagen: 5 микрон + обязательная водоотталкивающая пропитка бумаги. | Дешёвые заменители из масс-маркета часто не имеют такой пропитки, что ведёт к коррозии и выходу из строя форсунок стоимостью 30–50 тысяч рублей. |
Частые вопросы по теме (FAQ)
Из какого материала сделан корпус магистрального топливного фильтра и почему?
Корпус магистрального топливного фильтра чаще всего изготавливают из алюминия, а не из пластика. Алюминий выбран инженерами по трем причинам: он не боится перепадов температур, не трескается на морозе и не разрушается от контакта с агрессивными видами топлива, такими как этанол или метанол.
В чем разница в тонкости фильтрации для бензиновых и дизельных двигателей?
Для бензиновых двигателей норма тонкости фильтрации составляет 8–10 микрон. Для дизельных двигателей требования жестче: норма составляет 2–5 микрон, плюс обязательное наличие водоотделяющей сетки. Производители вроде Bosch и Denso требуют, чтобы после 30 000 км пробега дизельный фильтр удерживал не менее 98% частиц размером 4 микрона.
Что происходит при забивании фильтровальной шторы для бензинового двигателя?
Внутри корпуса установлен байпасный (перепускной) клапан. Если штора забита грязью, давление перед фильтром растет. При превышении порога, обычно 0,3–0,5 бара, клапан открывается и пускает топливо в обход фильтровальной бумаги. Этот грубый механизм позволяет машине доехать до сервиса даже с забитым расходником.
Почему в дизельных топливных фильтрах есть влагоотделитель и как им пользоваться?
Вода в солярке является главным врагом, так как она не сжимается, как топливо, и ее попадание в форсунку вызывает гидроудар. Внутри корпуса установлен отстойник (стакан), куда стекает вода, так как она тяжелее дизеля. На днище отстойника есть сливной винт. Водитель видит по датчику воды на панели приборов, что пора сливать отстой.
Что будет, если перепутать направление потока топлива при замене фильтра?
На корпусе каждого фильтра есть стрелка, указывающая направление движения топлива. Если поставить фильтр наоборот, байпасный клапан перекроет правильный канал или штора сложится от обратного давления. Результатом будет полное перекрытие магистрали, и машина заглохнет при старте.
