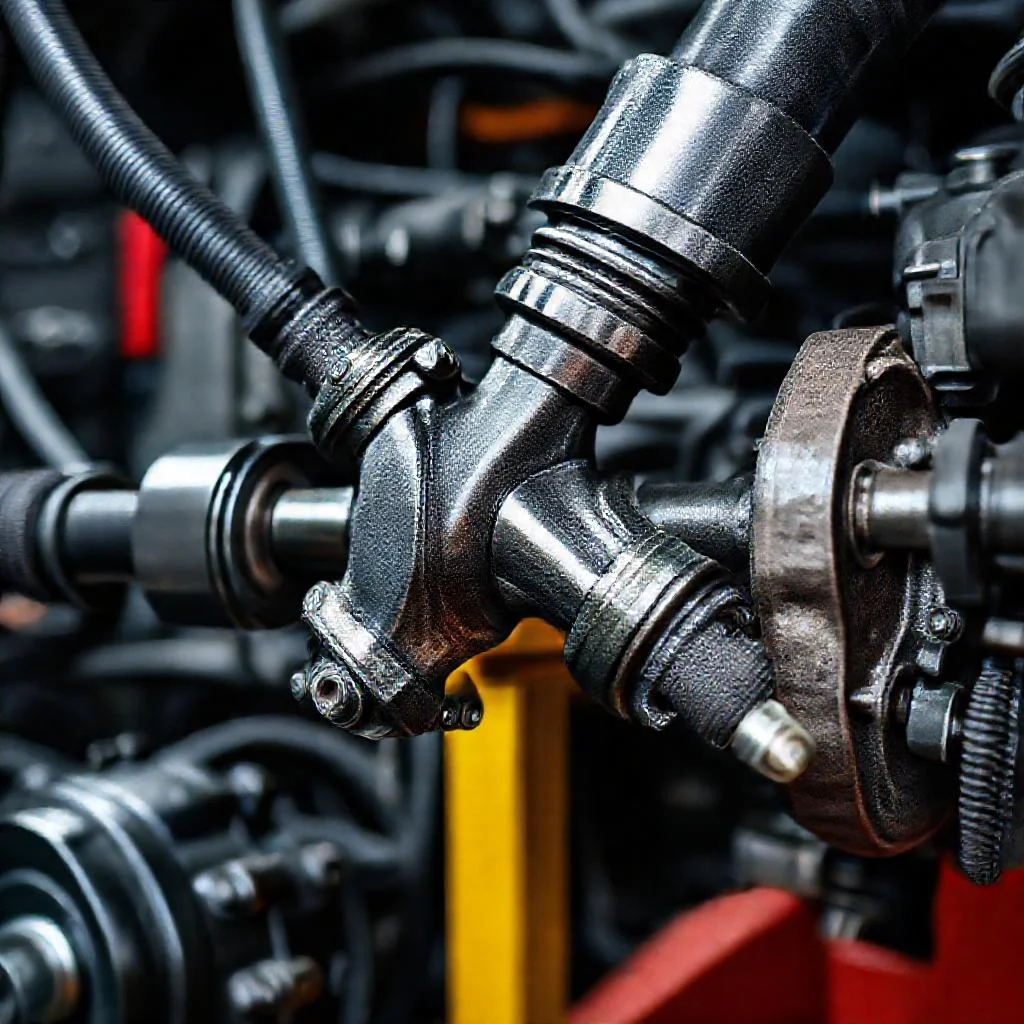

Устройство крестовины рулевого карданчика: невидимый шарнир управления

Рулевое управление — это не просто баранка и рейка. Между ними всегда есть промежуточное звено. В большинстве автомобилей с классической компоновкой или в тяжелых внедорожниках связь рулевого колеса с механизмом осуществляется через рулевой вал, который состоит из нескольких сегментов. Соединяются эти сегменты карданными шарнирами, а их ключевой элемент — крестовина. Без нее поворот руля просто не передастся на колеса под правильным углом.

Многие водители вспоминают о крестовине только когда слышат стук в районе педалей или чувствуют люфт руля. Но этот маленький узел работает в жестких условиях. Он должен передавать усилия от водителя к механизму, одновременно компенсируя несоосность валов, которая возникает из-за кузова, двигателя и подвески. Разберем его устройство, физику работы и то, как продлить ему жизнь.

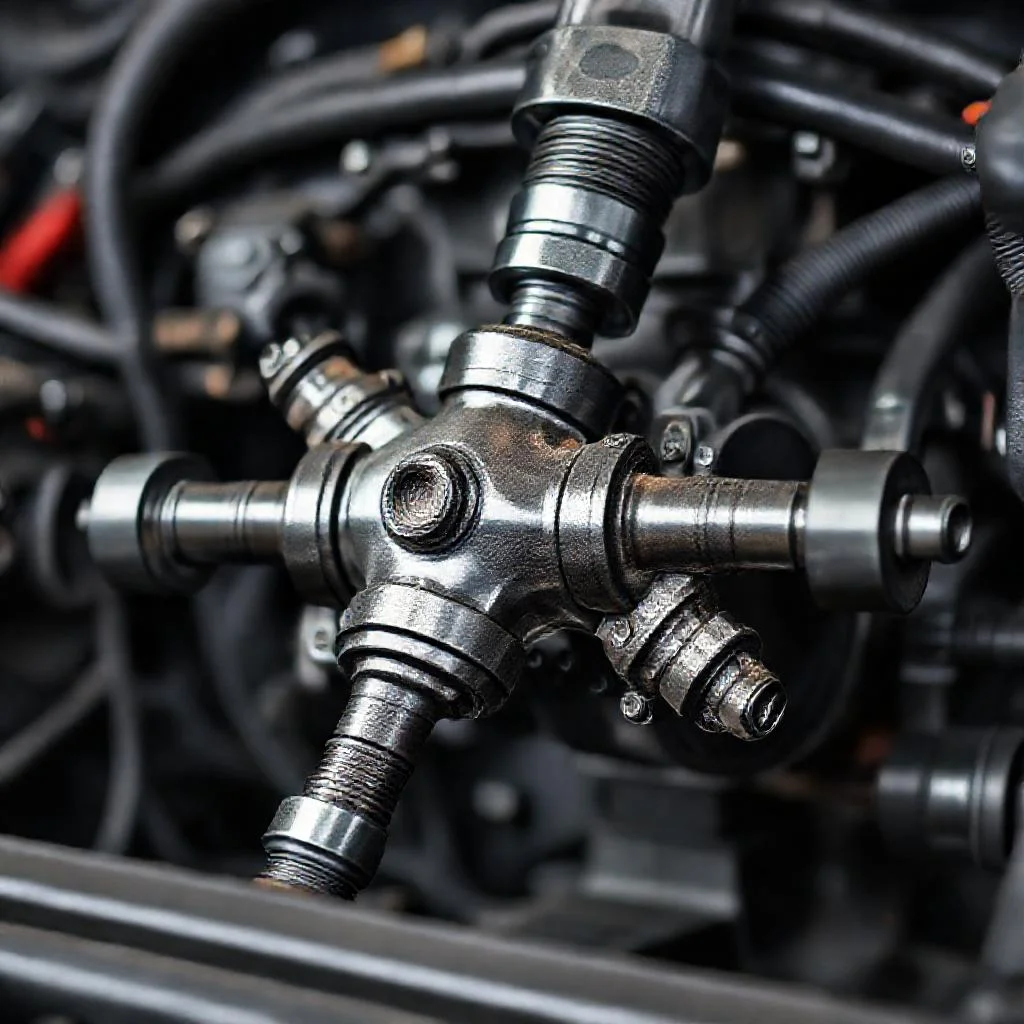

Как устроена крестовина: анатомия точного механизма

Карданный шарнир рулевого вала устроен проще, чем трансмиссионный кардан, но к его точности предъявляются более высокие требования. Основа узла — это крестообразная деталь, которая и дала название всему шарниру. Крестовина представляет собой стальной крест с четырьмя шипами (цапфами), расположенными перпендикулярно друг другу в одной плоскости.

Каждая цапфа имеет канавку для игольчатого подшипника. Игольчатый подшипник — это набор тонких роликов (игл), заключенных в обойму (стакан). Стакан запрессовывается в проушину вилки карданного вала. Таким образом, крест позволяет двум валам поворачиваться относительно друг друга на угол до 15-25 градусов без потери вращательного момента. Четыре игольчатых подшипника в одной крестовине — это четыре точки опоры, которые одновременно несут нагрузку и обеспечивают свободное качение шипов в вилках.

Вращение руля — это не просто кручение, а передача усилия через изломанную линию. Верхняя часть вала закреплена в рулевом колесе, нижняя — уходит к рейке или редуктору. Положение этих узлов в пространстве редко совпадает идеально. Крестовина принимает на себя перекос, позволяя валам работать под углом. Если бы не было карданного шарнира, вал пришлось бы гнуть — это вызвало бы огромное трение и быстрый износ подшипников всей системы.

Физика работы: почему крестовина изнашивается

Работа шарнира — это не равномерное вращение, а сложная кинематика. Из-за угла между валами вал, соединенный крестовиной, вращается неравномерно. За один оборот руля он то немного ускоряется, то замедляется. Эта неравномерность тем сильнее, чем больше угол перекоса вилок. Для рулевого управления такие колебания не критичны, так как скорость вращения рук водителя невелика, в отличие от карданного вала привода.

Но есть другая физическая проблема — трение. Иглы подшипника перекатываются по цапфе крестовины. Игла — это тонкий цилиндр с высокой твердостью. Когда смазка старая или грязная, иглы начинают не катиться, а скользить или упираться. Это ведет к износу — на цапфе появляются канавки (выработка), а в стакане — задиры. Как только появляется зазор в пару десятых миллиметра, возникает стук.

Еще одна важная деталь — пыль и влага. Резиновые пыльники стоят на каждом стакане подшипника. Если пыльник порвался, абразив с дороги попадает внутрь. Иглы работают как жернова, перетирая смазку в пасту с металлической стружкой. Износ игольчатого подшипника катастрофически ускоряется при попадании воды — возникает коррозия, и шарнир заклинивает. Если крестовину заклинит, руль перестанет возвращаться в нейтраль или, в худшем случае, проворачиваться будет невозможно.

Когда и зачем менять крестовину: регламенты и признаки

Производители не дают точного срока службы крестовин рулевого вала. В отличие от масла, которое меняют строго по пробегу, крестовина меняется «по состоянию». Ресурс узла составляет от 80 до 150 тысяч километров в зависимости от условий эксплуатации. Машины, которые ездят по грунтовкам, сталкиваются с вибрациями и пылью — крестовина там гибнет быстрее в два раза.

Основные симптомы, требующие немедленной диагностики:

— Стук в рулевой колонке при вращении баранки влево-вправо на месте. Если помощник раскачивает руль, а рукой в районе педалей чувствуется тактильно щелчок — проблема в крестовине.

— Увеличенный люфт рулевого колеса. Если вилка кардана болтается на шипе, срабатывается свободный ход. Руль проворачивается, а вал рейки стоит на месте.

— Скрежет или хруст при повороте. Это свидетельствует о разрушении иголок подшипника или о том, что крестовина «сухая» — смазка вытекла.

— Вибрация руля на неровностях, которая раньше отсутствовала. Люфт в шарнире превращает вал в маятник, он начинает болтаться и передавать удары на руль.

Важно не путать люфт крестовины с люфтом самого рулевого механизма. Если стук есть, а вилка кардана зажата мертво — проблема в рейке или наконечниках. Проверяют крестовину двумя руками: одной держат вал выше шарнира, второй ниже. Попытка сдвинуть их в разные стороны покажет наличие зазора.

Ремонт или замена: что выбрать

Раньше неразборные крестовины рулевого вала было принято менять только в сборе с валом. Новый узел стоил дорого, и водители искали токаря, чтобы выпрессовать старую крестовину и запрессовать новую. Сейчас ситуация изменилась — отдельные крестовины для рулевого управления производят многие бренды. Однако качество ремонта напрямую зависит от точности обработки.

Технология замены требует опыта. Крестовина запрессовывается с натягом. Малейший перекос при запрессовке — и игольчатые подшипники будут перекошены, что приведет к закусыванию. Давление нужно прикладывать либо через оправку на внутреннее кольцо подшипника, либо на торец стакана. Категорически нельзя бить молотком по самому шипу крестовины — так деформируется дорожка качения.

Если игольчатый подшипник заменить отдельно от крестовины нельзя — они продаются в сборе с крестом. Старые стопорные кольца (упорные шайбы) при замене обязательно ставятся новые. Малейшая недоустановка кольца в канавку — и подшипник вылетит из вилки, вал потеряет связь. Для безопасности лучше доверить эту работу специалисту или брать шарнир в сборе с валом.

Смазка — кровь шарнира

Игольчатые подшипники рулевого кардана смазываются при сборке. Производители закладывают на заводе консистентную смазку (литиевую или дисульфидмолибденовую) на весь срок службы узла. В нормальных условиях шарнир не требует доливки — смазки хватает на десятки тысяч циклов поворота.

Однако есть тяжелые режимы. Если машина с большим пробегом часто ездит по бездорожью, или автомобиль хранится зимой на улице, смазка в подшипниках теряет свои свойства — вымывается, густеет или уходит через порванные пыльники. В таких случаях можно продлить жизнь шарниру, если есть пресс-масленка (тавотница) на вилке кардана. Такие масленки стоят на старых автомобилях или на внедорожниках с усиленными валами.

Для продления ресурса шарнира нужно следить за целостностью пыльников. Резина на них дубеет от мороза и трескается от соли. Раз в год, на осеннем ТО, стоит попросить механика проверить состояние резинок на карданчике. Если пыльник потрескался — это приговор. Менять пыльники отдельно на игольчатом подшипнике бесполезно, они встроены в стакан. Придется менять всю крестовину.

Типичные ошибки и заблуждения

Первая ошибка — считать, что крестовина должна менятся только при полном рассыпании. Стук в руле — это не просто дискомфорт. Это опасная неисправность. Если шарнир разрушится в движении, руль станет болтаться, как пустая кастрюля. Управление полностью пропадет. Поэтому на любые звуки из колонки нужно реагировать сразу.

Вторая ошибка — попытка «замазать» люфт герметиком. Некоторые горе-механики пытаются вбить иголки или кусочки проволоки между крестовиной и стаканом, чтобы убрать зазор. Это смертельно опасно. Инородные тела заклинивают подшипник, он перестает вращаться. В итоге шип крестовины просто отламывается от усталости металла.

Третья ошибка — путать рулевой кардан с промежуточным валом. Иногда стук идет не от шарнира, а от шлицевого соединения телескопической части вала. Шлицы тоже могут изнашиваться и люфтить. Но это другая неисправность. Диагностика должна быть точной — нужно определить, болтается ли именно цапфа креста в вилке, или вал ходит в шлицах.

Продление жизни крестовины: практические советы

Учитывая, что замена крестовины — трудоемкая процедура, многие хотят оттянуть этот момент. Вот несколько реальных рекомендаций, которые работают.

Избегать резких поворотов руля на месте с упором в ограничители. С упором вращать руль нельзя даже на исправном шарнире — это создает максимальное боковое усилие на иглы и цапфы.

После поездки по лужам не стоит сразу оставлять машину на морозе. Вода могла попасть в пыльник. Лучше дать валу просохнуть от тепла двигателя. Если есть подозрение, что пыльник порван, лучше сразу загнать машину в тепло и просушить узел.

Не игнорировать вибрацию руля от дисбаланса колес. Вибрация губит любой подшипник, в том числе и игольчатый. Она создает ударные нагрузки, от которых иглы оставляют вмятины на цапфах. Травление подшипника (бринеллирование) — процесс необратимый.

При замене крестовины стоит проверить состояние самого вала. Если он погнут, усилия в шарнире будут неравномерными. Новая крестовина на кривом валу умрет за пару тысяч километров. Вал проще выправить на стенде или заменить целиком.

Крестовина рулевого карданчика — маленький, но критически важный узел. Его отказ лишает водителя контроля над траекторией. Относиться к нему как к расходнику не стоит, но и паниковать при малейшем стуке уже не нужно: современные крестовины доступны, а их замена отработана на всех СТО. Главное — вовремя заметить признаки износа и не затягивать с ремонтом до разрушения.

Таблица: Технические характеристики и данные крестовины рулевого карданчика

В таблице ниже приведены ключевые технические параметры, регламенты обслуживания и диагностические признаки крестовины рулевого вала, основанные исключительно на данных из статьи.

Параметр / Характеристика	Значение / Описание из статьи
Конструктивный элемент	Стальной крест с четырьмя шипами (цапфами), расположенными перпендикулярно друг другу в одной плоскости.
Тип подшипника	Игольчатый подшипник (набор тонких роликов-игл в обойме-стакане).
Количество подшипников в одной крестовине	Четыре (4) игольчатых подшипника.
Допустимый угол работы шарнира	От 15 до 25 градусов.
Стандартный ресурс узла (пробег)	От 80 000 до 150 000 километров.
Влияние условий эксплуатации на ресурс	При езде по грунтовкам (вибрации, пыль) ресурс сокращается в два раза.
Основные причины ускоренного износа	Старая или грязная смазка, попадание воды (коррозия), абразив через порванные пыльники.
Тип заводской смазки	Консистентная (литиевая или дисульфидмолибденовая).
Необходимость доливки смазки	В нормальных условиях не требуется. Исключение — наличие пресс-масленки (тавотницы) на вилке кардана (на старых авто или внедорожниках).
Основные симптомы неисправности	Стук в рулевой колонке; увеличенный люфт рулевого колеса; скрежет или хруст при повороте; вибрация руля на неровностях.
Метод диагностики люфта	Двумя руками: одной держать вал выше шарнира, второй ниже, пытаясь сдвинуть их в разные стороны.
Способ ремонта	Замена крестовины (отдельно) или замена шарнира в сборе с валом.
Что запрещено делать при замене	Бить молотком по шипу крестовины (деформируется дорожка качения). Запрещено «замазывать» люфт герметиком или вбивать инородные тела (проволоку, иголки) — это смертельно опасно.
Что обязательно заменяется при установке	Старые стопорные кольца (упорные шайбы).
Рекомендации по продлению жизни	Избегать резких поворотов руля с упором в ограничители; не игнорировать вибрацию от дисбаланса колес; следить за целостностью пыльников (резинок на карданчике).

Частые вопросы по теме (FAQ)

Почему стучит крестовина рулевого карданчика?

Стук возникает из-за износа игольчатых подшипников или самой крестовины. Когда смазка стареет или загрязняется, иглы начинают не катиться, а скользить, что ведет к появлению зазора в пару десятых миллиметра. Основные причины: попадание пыли и влаги через порванные пыльники, выработка на цапфах (появляются канавки) или задиры в стаканах подшипников. Характерный симптом — стук в районе педалей при вращении руля влево-вправо на месте.

Какой ресурс у крестовины рулевого вала?

Производители не дают точного срока службы, замена происходит «по состоянию». Ресурс узла составляет от 80 до 150 тысяч километров в зависимости от условий эксплуатации. Машины, которые ездят по грунтовкам, сталкиваются с вибрациями и пылью — крестовина гибнет быстрее в два раза. Признаки износа: люфт рулевого колеса, скрежет или хруст при повороте, вибрация руля на неровностях и тактильно ощутимый щелчок при раскачивании руля помощником.

Можно ли заменить только крестовину, а не весь вал?

Да, сейчас это возможно. Раньше неразборные крестовины меняли только в сборе с валом, но теперь отдельные крестовины для рулевого управления производят многие бренды. Однако технология замены требует опыта: крестовина запрессовывается с натягом, малейший перекос приведет к закусыванию игольчатых подшипников. При замене обязательно ставятся новые стопорные кольца (упорные шайбы). Для безопасности лучше доверить работу специалисту или брать шарнир в сборе с валом.

Нужно ли смазывать крестовину рулевого кардана?

В нормальных условиях — нет. Производители закладывают на заводе консистентную смазку (литиевую или дисульфидмолибденовую) на весь срок службы узла. Исключение — машины с большим пробегом, частая езда по бездорожью или хранение зимой на улице, когда смазка теряет свойства через порванные пыльники. В таких случаях можно продлить жизнь шарниру, если есть пресс-масленка (тавотница) на вилке кардана, и использовать шприц для смазки.

Чем опасен люфт или стук в крестовине руля?

Это опасная неисправность. Если шарнир разрушится в движении, руль станет болтаться, как пустая кастрюля, и управление полностью пропадет. Также категорически запрещено пытаться «замазать» люфт герметиком или вбивать инородные тела (иголки, проволоку) — это заклинивает подшипник, и шип крестовины может отломиться от усталости металла. На любые звуки из колонки нужно реагировать сразу и проводить диагностику: проверить, болтается ли именно цапфа креста в вилке, или вал ходит в шлицах.
