Диагностическая линия K-Line (K-Leitung) — это «телефонная линия» между мозгом автомобиля (ЭБУ) и внешним миром. Разработанный в конце 80-х годов прошлого века, этот интерфейс до сих пор встречается на миллионах машин по всему миру. Чтобы понять, как он работает, нужно отбросить сложные схемы и представить обычный разговор двух людей через картонную трубку.
Представь, что блок управления двигателем (ЭБУ) — это молчаливый и педантичный инженер. Он всегда знает, какая температура на улице, сколько кислорода в выхлопе и как часто вращается коленвал. Но инженер заперт в звуконепроницаемой кабине. K-Line — это и есть та самая трубка, через которую механик (диагност) может задать ему вопрос: «Эй, а почему у тебя детонация?». Ответ приходит по той же трубке.
Технически это однопроводная двунаправленная шина передачи данных по стандарту ISO 9141. Фактически это означает, что один единственный медный провод соединяет диагностический разъем (чаще всего контакт номер 7 в колодке OBD-II) и процессор внутри блока. Электрический сигнал скачет туда-сюда со скоростью до 10,4 килобит в секунду. Это медленно по современным меркам: за секунду передается всего одна большая книга, но для списка ошибок и показаний датчиков этого хватает за глаза.
Как это работает на физическом уровне. Внутри блока стоит специальный драйвер, который поднимает напряжение в линии до 12 Вольт, когда нужно передать логический ноль, и опускает почти до нуля — для единицы. Никаких сложных протоколов с подтверждением доставки. Если на шине тишина (нет «споров» между блоками), напряжение висит на уровне покоя — около 12 Вольт. Когда начинается передача, линия начинает «дергаться»: напряжение падает и поднимается, формируя импульсы. Этот метод дешевый, простой и надежный, как молоток. Именно поэтому K-Line «жил» на миллионах автомобилей VAG (Volkswagen, Audi, Skoda), а также на Ford, BMW и многих азиатских моделях вплоть до начала 2010-х годов.

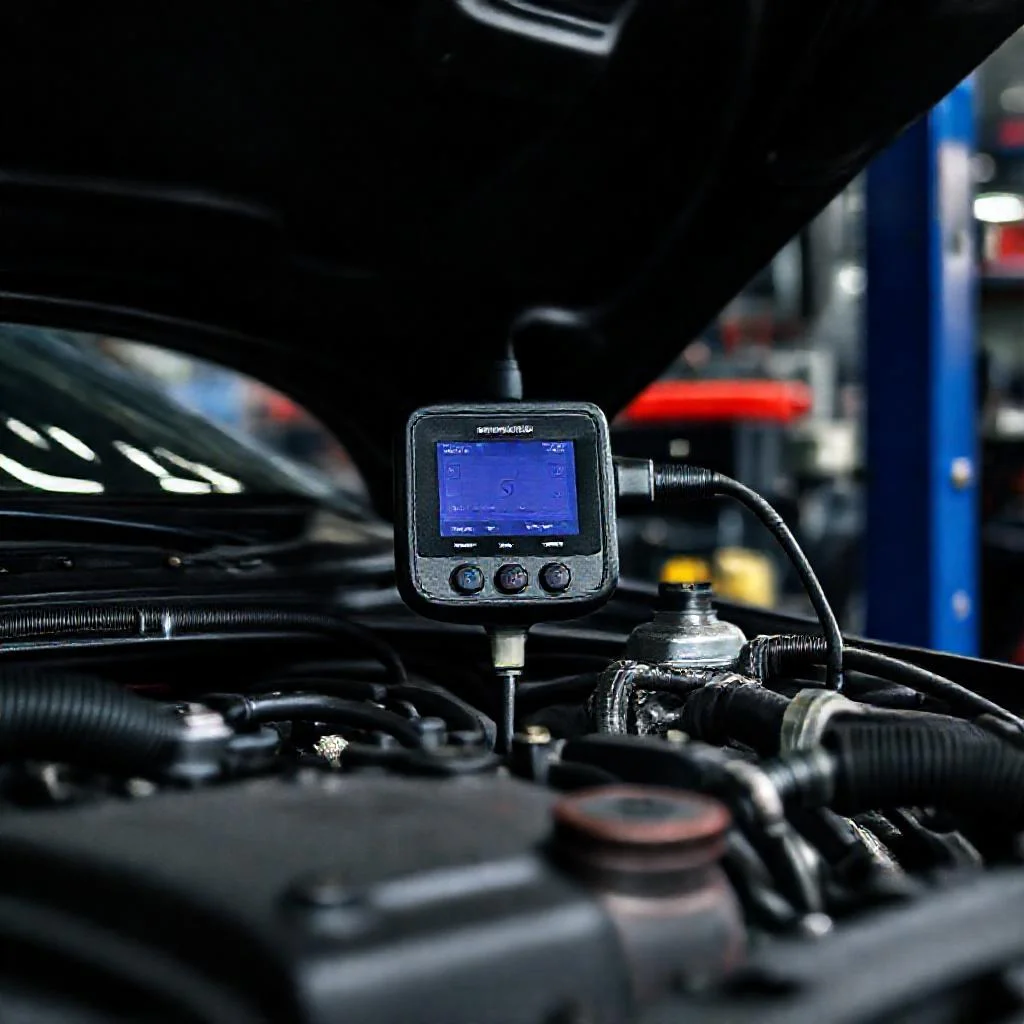

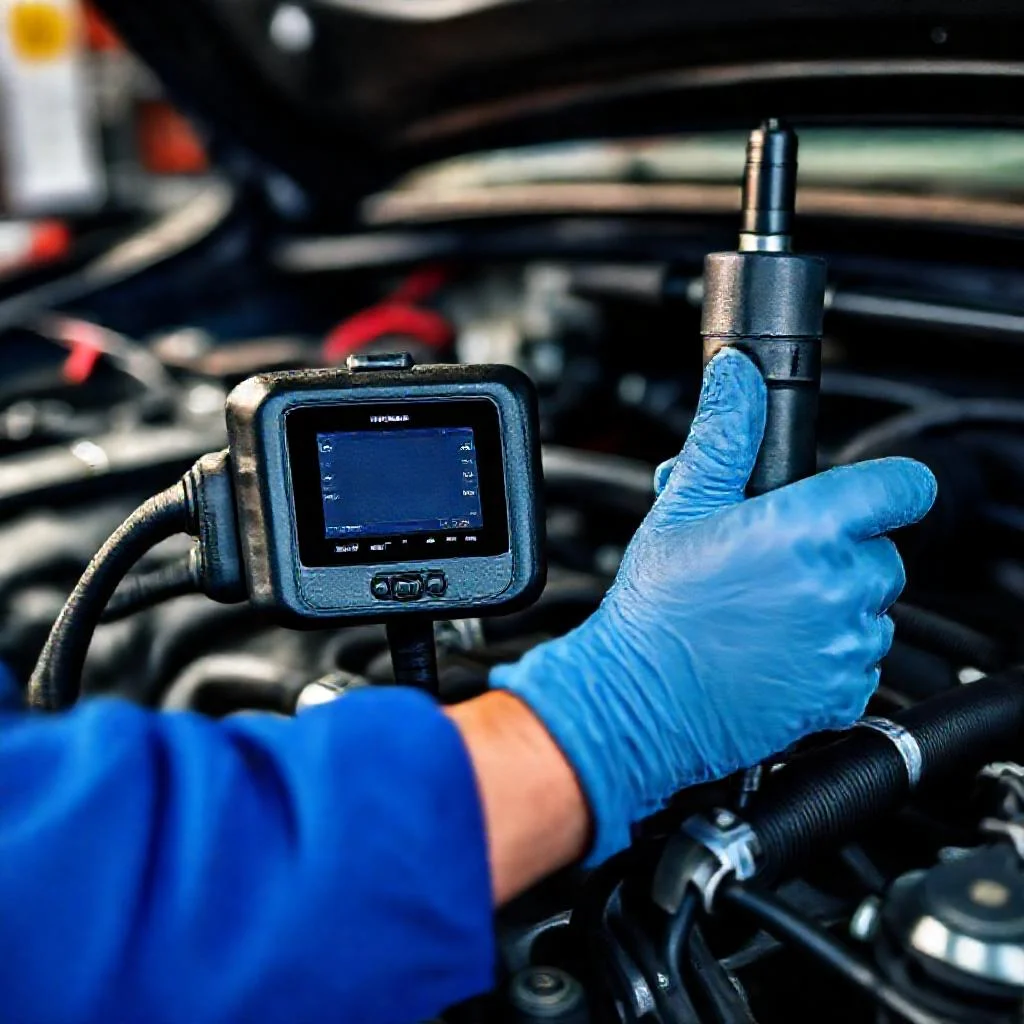

Пример с двигателем: Допустим, загорелся «Check Engine». Механик подключает сканер к разъему под рулем. Сканер посылает сигнал-запрос: «ЭБУ, подай код ошибки по датчику кислорода (лямбда-зонд)». ЭБУ получает этот запрос, вспоминает, что лямбда-зонд показывает обедненную смесь уже 8 минут, и выдает ответный пакет данных. По тому же проводу возвращается код P0135. Весь процесс занимает доли секунды. Если бы сигнал шел по двум разным проводам (отдельно прием, отдельно передача), это была бы двухпроводная шина. K-Line же экономит медь и вес жгута, работая в режиме полудуплекса — говорит кто-то один в момент времени.
Совместимость и регламенты. Важно понимать: K-Line не является универсальным для всех машин. Физически контакт 7 в разъеме OBD-II зарезервирован именно под ISO 9141 (и его близнеца ISO 14230 — KWP2000). Однако, если в машине автопроизводитель решил использовать шину CAN (Controller Area Network), на контакте 7 будет тишина. Это как разница между старым кнопочным телефоном и смартфоном. K-Line часто встречается на автомобилях, выпущенных до 2008 года, хотя некоторые концерны использовали его до 2014 года (например, бюджетные модели).
Стандарт ISO 9141 оговаривает, что шина должна работать при напряжении бортовой сети от 9 до 16 Вольт. Если напряжение падает ниже (стартер крутит на морозе), диагностика может «заикаться» или не отвечать. Это не поломка, а норма поведения: блоки питания ЭБУ уходят в спячку при глубокой просадке, чтобы сохранить энергию для главного — для пуска двигателя. Еще один важный регламент: K-Line не любит «длинных» проводов. Организация SAE (Общество автомобильных инженеров) рекомендует длину линии не более 2 метров (от ЭБУ до разъема). На практике она короче, иначе наводки от системы зажигания «забивают» полезный сигнал помехами.
Параллельная работа узлов: В одной машине может быть до 10-15 электронных блоков, и все они могут сидеть на одной K-Line. Например, блок управления двигателем, блок ABS и блок подушек безопасности подключены к одному проводу. Как они не перебивают друг друга? Принцип вежливости: каждый блок начинает разговор только когда слышит тишину в эфире. Если два блока «заговорят» одновременно, их сигналы смешаются, и возникнет коллизия. Интеллектуальные драйверы K-Line умеют определять такую ситуацию и делают паузу, прежде чем повторить попытку. Это напоминает работу людей на радиолюбительской частоте: услышал помехи — замолчи и дай слово другому.
Типичные неисправности. Самая частая проблема — механический обрыв провода внутри жгута в месте перегиба (возле разъема ЭБУ или самого OBD-разъема). Если механик подключил сканер, а тот «молчит», первым делом проверяется напряжение на контакте 7. Если там 12 Вольт — линия, скорее всего, цела. Если ноль или около того — ищи обрыв или замыкание на «массу». Вторая популярная история: «залипший» блок управления, который «перетягивает одеяло на себя». Например, неисправный блок управления подушками безопасности может «завесить» линию в активном состоянии, не позволяя другим блокам общаться со сканером. Это лечится отключением всех ЭБУ по очереди, пока шина не «оживет».
Сравнение с CAN-шиной. В современных автомобилях (после 2010-х) царит CAN-шина. Она быстрее (до 1 Мбит/с), надежнее и использует два провода (CAN-High и CAN-Low) для дифференциальной передачи сигнала. Но есть момент: CAN управляет критическими функциями в реальном времени (тормозная система, рулевое управление). K-Line же осталась «диагностической» задворкой. На многих автомобилях (например, Renault Logan образца 2020 года) блоки комфорта (стеклоподъемники, Climatronic) все еще общаются через древнюю K-Line, а моторный блок — через CAN. Это как наличие в современном доме как Wi-Fi, так и медного телефонного провода: один для фильмов, другой для факса, который используют раз в год.
Инструментарий: Для работы с K-Line не нужен сложный осциллограф. Опытные мастера часто используют простейший светодиодный пробник или даже обычный мультиметр. Если при обороте ключа зажигания и попытке опроса сканером индикатор на пробнике тускло моргает — значит импульсы проходят. Скорость низкая, глаз успевает заметить изменение яркости. Для серьезной диагностики лучше взять автосканер с поддержкой протокола ISO 9141-2 (это стандарт для легковых машин) или ISO 14230. Многие бюджетные сканеры («Чайники») поддерживают K-Line автоматически, но иногда нужно вручную выбирать марку, модель и год выпуска в меню, чтобы программа правильно интерпретировала поток битов.
Будущее технологии: K-Line доживает свой век. Новые экологические и электронные стандарты требуют скоростей, которых «килайна» физически не может дать. Но списывать её рано. Миллионы поношенных иномарок середины 2000-х до сих пор ездят по дорогам. Гаражные мастера должны знать K-Line, как врач — устройство старого рентгеновского аппарата. Это база, без которой невозможно починить «американца» или «японца» начала нулевых. В регионах, где кузов служит 30 лет, а двигатели — вечность, K-Line будет востребована еще минимум лет десять.
Практический совет: Если машина глохнет, но чек не горит, попробуйте подключиться через K-Line на холостых оборотах. Иногда ЭБУ «стесняется» сообщать о мелких неисправностях, пока нагрузка мала. А при сбросе газа или резком разгоне линия начинает транслировать пачки импульсов с данными от датчика положения дроссельной заслонки и клапана холостого хода. По форме сигнала, усредненным значениям (0,5В — 4,5В) опытный диагност считывает износ резистивной дорожки датчика. Никакой специальной подготовки — только знание того, как выглядит здоровый «портрет» линии на экране осциллографа. И запомните: K-Line — это не про скорость, а про надежность. Пока провод не перетерся, связь будет стоять любой мороз и жару.
Напоследок, важное замечание по допускам: параметры сигнала K-Line не терпят самодеятельности. Если при замене блока управления взять провод сечением меньше 0,5 мм² или «скрутить» линию с другими силовыми цепями, осциллограмма превратится в «елочку». Это приведет к ложным ошибкам, таким как «Недостоверный сигнал датчика коленвала» или «Обрыв цепи форсунки», хотя с механической частью все идеально. Играйте по правилам ISO: экранированный провод (если предусмотрен маршрут), надежный контакт и никаких «соплей» из изоленты. Только тогда K-Line будет честно рассказывать о проблемах автомобиля, а не скрывать их за шумом.
Таблица: Технические характеристики и параметры диагностической линии K-Line
В таблице ниже приведены ключевые электрические и эксплуатационные параметры шины K-Line согласно стандарту ISO 9141, а также типичные неисправности и рекомендации по ремонту, основанные исключительно на данных из статьи.
| Параметр / Деталь | Значение / Характеристика | Примечание / Допуск |
|---|---|---|
| Стандарт передачи данных | ISO 9141 / ISO 14230 (KWP2000) | Однопроводная двунаправленная шина (полудуплекс) |
| Скорость передачи данных | до 10,4 кбит/с | Медленно по современным меркам, но достаточно для диагностики |
| Напряжение на линии (уровень покоя) | около 12 Вольт | Логическая единица; при передаче падает до нуля (логический ноль) |
| Диапазон рабочего напряжения бортовой сети | от 9 до 16 Вольт | При падении напряжения (например, при пуске двигателя) диагностика может не отвечать |
| Рекомендуемая максимальная длина линии | не более 2 метров | Рекомендация SAE; иначе возможны наводки от системы зажигания |
| Контакт в разъеме OBD-II | контакт номер 7 | Зарезервирован под ISO 9141 |
| Минимальное сечение провода (при замене) | не менее 0,5 мм² | При меньшем сечении осциллограмма превращается в «елочку» |
| Напряжение на контакте 7 (исправная линия) | 12 Вольт | Если 0 Вольт — ищи обрыв или замыкание на «массу» |
| Количество подключаемых блоков (максимум) | до 10-15 электронных блоков | Работают по принципу вежливости (тишина в эфире) |
| Типичная неисправность | Механический обрыв провода | Место перегиба возле разъема ЭБУ или OBD-разъема |
| Типичная неисправность | «Залипший» блок управления | Неисправный блок «завешивает» линию, не давая другим общаться |
| Используемые концерны (примеры) | VAG (Volkswagen, Audi, Skoda), Ford, BMW | А также многие азиатские модели до начала 2010-х |
| Пример кода ошибки (лямбда-зонд) | P0135 | Ответ ЭБУ на запрос сканера |
Частые вопросы по теме (FAQ)
Что такое K-Line простыми словами и зачем она нужна в автомобиле?
K-Line (K-Leitung) — это однопроводная двунаправленная диагностическая линия, соединяющая блоки управления автомобиля (ЭБУ) с диагностическим разъемом. Простыми словами, это «телефонная линия» между мозгом машины и внешним миром. Она позволяет механику через сканер опрашивать блоки, считывать коды ошибок (например, P0135 по лямбда-зонду) и параметры датчиков. Технически это шина по стандарту ISO 9141 (или ISO 14230 KWP2000), работающая в полудуплексном режиме (говорит кто-то один в момент времени). Чаще всего контакт №7 в колодке OBD-II зарезервирован именно под K-Line.
На каких автомобилях и годах выпуска встречается K-Line?
K-Line массово устанавливалась на автомобили вплоть до конца 2000-х годов. Она встречается на миллионах машин VAG (Volkswagen, Audi, Skoda), а также на Ford, BMW и многих азиатских моделях. Некоторые концерны, особенно бюджетные, использовали её вплоть до 2014 года. Однако стандарт ISO 9141 предусматривает, что для современных машин после ~2008 года чаще применяется шина CAN. На Renault Logan образца 2020 года блоки комфорта (стеклоподъемники, Climatronic) могут всё ещё общаться через K-Line, в то время как моторный блок работает через CAN.
Какое напряжение должно быть на контакте K-Line и как проверить линию мультиметром?
Напряжение покоя на линии K-Line (контакт 7 колодки OBD-II) составляет около 12 Вольт, пока нет передачи данных. Стандарт ISO 9141 допускает работу шины при напряжении бортовой сети от 9 до 16 Вольт. Если механик подключает сканер, а тот «молчит», первым делом проверяется напряжение на контакте 7. Если там 12 Вольт — линия, скорее всего, цела. Если ноль или около того — ищите обрыв провода или замыкание на «массу». Для быстрой проверки опытные мастера используют светодиодный пробник: при обороте ключа зажигания и попытке опроса сканером индикатор должен тускло моргать, показывая прохождение импульсов.
Почему K-Line не любит длинных проводов и самодельных скруток?
Организация SAE рекомендует длину диагностической линии не более 2 метров от ЭБУ до разъема, иначе наводки от системы зажигания «забивают» полезный сигнал помехами. Параметры сигнала K-Line не терпят самодеятельности: если при замене блока управления взять провод сечением меньше 0,5 мм² или «скрутить» линию с другими силовыми цепями, осциллограмма превратится в «елочку». Это приведет к ложным ошибкам, таким как «Недостоверный сигнал датчика коленвала» или «Обрыв цепи форсунки», хотя с механической частью все идеально. Только экранированный провод (если предусмотрен маршрут) и надежный контакт без «соплей» из изоленты гарантируют честную диагностику.
В чем отличие K-Line от CAN-шины и почему K-Line до сих пор актуальна?
Главные отличия: CAN-шина быстрее (до 1 Мбит/с против 10,4 кбит/с у K-Line), использует два провода (CAN-High и CAN-Low) и управляет критическими функциями в реальном времени (тормозная система, рулевое управление). K-Line же осталась «диагностической» задворкой, но она надежна и проста, как молоток. Миллионы поношенных иномарок середины 2000-х до сих пор ездят по дорогам, и гаражные мастера обязаны знать K-Line, так как это база, без которой невозможно починить «американца» или «японца» начала нулевых. В регионах, где кузов служит 30 лет, а двигатели — вечность, K-Line будет востребована еще минимум лет десять.
