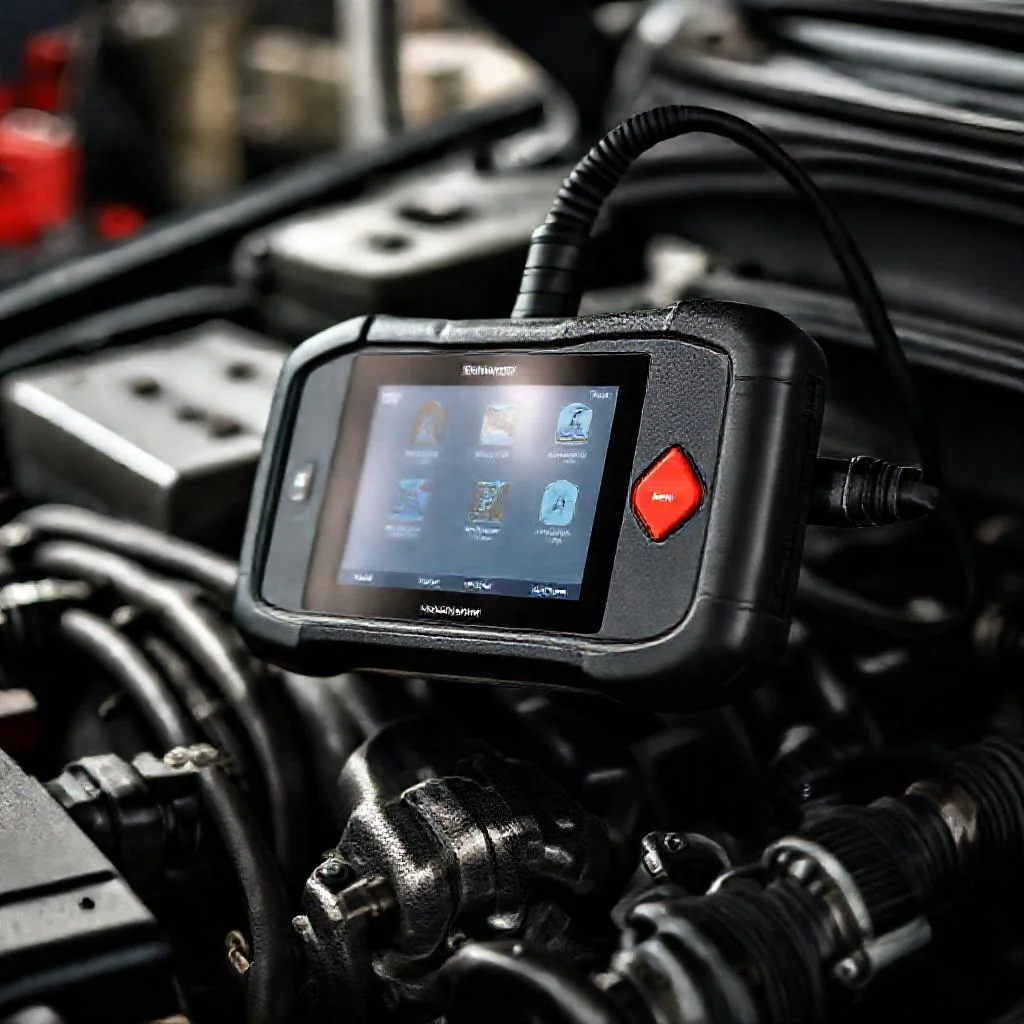

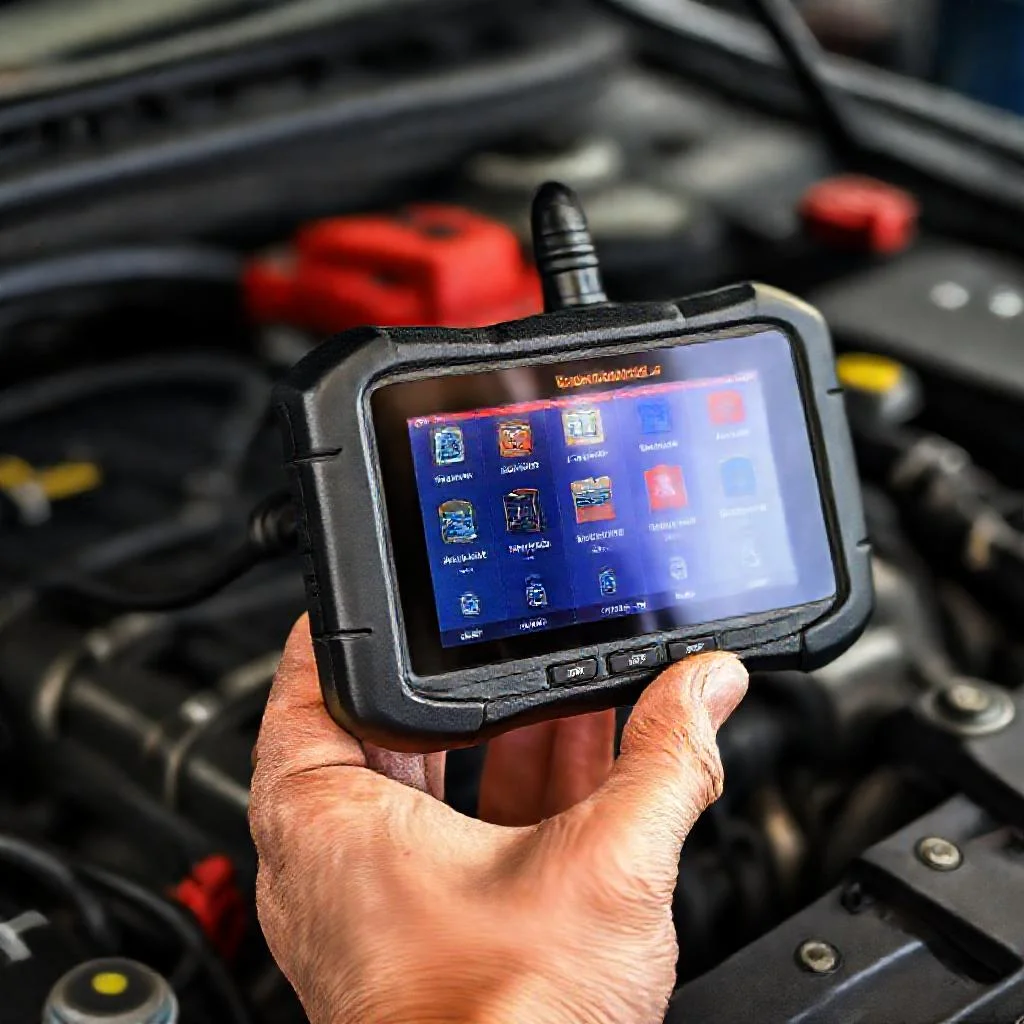

Диагностический сканер Launch X431 – это не просто «компьютер для машины», а полноценная мобильная лаборатория. Внешне устройство напоминает современный смартфон, но его начинка заточена под суровые реалии автосервиса. Основой служит прочный промышленный Android-планшет. Именно он выступает мозгом системы, обрабатывая колоссальные потоки данных от электронных блоков автомобиля.
Второй ключевой элемент – это беспроводной VCI модуль (DBSCar). Часто его называют «паучком» из-за обилия контактов. Этот модуль работает как универсальный переводчик. Автомобили разговаривают на разных языках (протоколах). VCI модуль содержит встроенный мультиплексор, который автоматически определяет, какой язык использует машина: будь то старенький K-Line или современный CAN bus. Подключается такой модуль к диагностическому разъему OBD2, который в современных авто чаще всего расположен под рулевой колонкой.
Планшет связывается с VCI модулем по Wi-Fi. Это даёт мастеру свободу движений – не нужно сидеть в скрюченной позе рядом с педалями. Можно крутить руль, смотреть на натяжение ремня или слушать работу двигателя, глядя на экран планшета.
Как сканер общается с узлами автомобиля
Сложная начинка автомобиля разделена на «отделы» – электронные блоки управления (ЭБУ). У каждого блока своя задача. Например, блок управления двигателем (ECM) следит за тем, чтобы топливо смешивалось с воздухом в идеальной пропорции 14,7:1. Блок трансмиссии (TCM) решает, когда переключить передачу, чтобы не порвать фрикционы. Блок ABS управляет тормозами, не давая колёсам заблокироваться при экстренном торможении.
Когда Launch X431 подключается, он веерно опрашивает каждый блок. Если мастер видит на экране «нет связи с блоком АКПП», это первый звоночек. Часто это означает банальный обрыв провода питания или окисление контакта в «фишке». Сканер действует как опытный следователь: он задаёт блоку вопросы. «Какое давление масла стоит?» – спрашивает он у двигателя. «Какое напряжение на лямбда-зонде?».
Принцип работы диагностики напоминает медицинский осмотр. Только вместо термометра – цифровой осциллограф внутри планшета, а вместо стетоскопа – датчики сканера. Умение читать эти данные превращает механика в настоящего врача для автомобиля.
Диагностика двигателя: ищем масляное голодание
Возьмём классическую проблему современного мотора – стук гидрокомпенсаторов. Многие думают, что это «смерть» движка. На деле это часто масляное голодание из-за забитого канала. Сканер Launch X431 позволяет зайти в блок двигателя и посмотреть реальное давление масла в паскалях. Если на холодную давление 4 бара, а на горячую падает до 0,8 бар – виноват износ масляного насоса или вкладышей. Никакой магии, чистая физика и математика.
Другой пример: плавающие обороты. Мастер подключает сканер и смотрит параметр «показания датчика массового расхода воздуха (MAF)». Если при резком нажатии на газ число показывает меньше 10 г/с, а должно быть 30 г/с, дроссельная заслонка или датчик засраны отложениями. Сканер не просто выдает ошибку – он показывает тренды.
Трансмиссия, подвеска и «умные» сервоприводы
Современная автоматическая коробка передач – это гидравлический компьютер. Внутри неё сотни каналов, по которым течёт масло. Если фрикционные диски изнашиваются, в масле появляется взвесь, которая забивает соленоиды. Launch X431 умеет проводить процедуру «адаптации» коробки. Он сбрасывает устаревшие коэффициенты износа фрикционов и заставляет коробку учиться заново. Это как переустановка драйверов на компьютере.
С подвеской всё сложнее. В пневматических системах есть блок управления, который следит за высотой кузова. Если машина просела на одно колесо, сканер покажет, что датчик высоты на этой стойке выдаёт «0 мм», тогда как на соседней – «200 мм». Причина часто банальна: лопнула пневморессора или сгнил провод датчика. Сканер помогает локализовать поломку за минуты, а не часы поиска «на глаз».
Регламенты и принципы работы: почему сканер незаменим
Каждый производитель (VAG, Toyota, BMW) пишет свои алгоритмы диагностики. Launch X431 берёт на себя роль универсального ключа. В гараже или сервисе он позволяет заглянуть в те данные, которые обычно скрыты. Например, реальный пробег автомобиля не стирается простым скручиванием. Сканер читает «моточасы» блока управления двигателем. Если на одометре 100 000 км, а блок насчитал 8000 моточасов (что примерно равно 500 000 км для трассы) – пробег скручен.
Важно понимать регламенты. Многие мастера грешат заменой датчиков «методом научного тыка». Сканер позволяет действовать точно. Появилась ошибка P0420 (низкая эффективность катализатора). Мастер смотрит показания второго лямбда-зонда. Если его напряжение «замерло» на уровне 0,45 В и не меняется – зонд мёртв. Если же сигнал «пляшет» от 0,1 до 0,9 В, но слишком медленно – убит сам катализатор. Вместо покупки дорогого датчика меняется катализатор, и проблема решена сразу.
Практические инструкции для начинающего мастера
Когда Launch X431 впервые подключается к автомобилю, не нужно сразу лезть во все подряд меню. Первый шаг – это «Автосканирование». Планшет сам пробежится по всем блокам. Он выявит даже те ошибки, которые не зажигают «Check Engine». Например, лёгкое подгорание контактов в блоке подушек безопасности (SRS) может не давать лампочки, но сканер увидит «высокое сопротивление цепи». Игнорировать такое нельзя: в критический момент подушка может не сработать.
Второй шаг – снятие «стоп-кадра». Это снимок параметров работы двигателя в момент, когда зафиксировалась ошибка. Например, зафиксирован пропуск зажигания. Стоп-кадр покажет: обороты были 1200, температура 95 градусов, нагрузка на двигатель 40%. Зная это, технарь понимает, что проблема проявляется на прогретом двигателе при лёгкой нагрузке, а не на холодную. Значит, виноват не вязкий мотор, а конкретная катушка зажигания.
Разбор стандартов и допусков: как не навредить
Современные автомобили требуют точной логики. Нельзя просто «залить любую синтетику» и «подключить сканер для сброса». Сканер Launch X431 показывает спецификации, которые заложены в блоке управления. Для моторов VAG (Volkswagen, Audi) существуют строгие допуски VW 502.00 или 504.00. Если сканер показывает, что в блок зашит допуск 507.00 (дизели с сажевым фильтром), заливка масла без DPF-совместимости убьёт фильтр за 10 000 км. Сканер подсказывает, что масло должно быть с низкой сульфатной золой.
В трансмиссиях жидкостей тоже есть свои нормы. Японские вариаторы Subaru требуют жидкости Idemitsu Type HP CVT. Если залить обычный Nissan NS-2, вариатор начнёт клинить из-за разного коэффициента трения. Диагностика тестами и просмотр VIN-кода через сканер (чтобы точно определить коробку) спасает от дорогостоящего ремонта.
Реальные поломки: факторы, а не выдумки
Автомобильная техника подчиняется законам физики, а не гаданию. Кавитация в насосе ГУР появляется не от «магии», а от подсоса воздуха на входе. Сканер показывает давление в бачке (если есть пневмоподвеска) или уровень тока, потребляемого насосом. Перегрев АКПП происходит реально из-за забитого радиатора. Сканер считывает температуру трансмиссионной жидкости в реальном времени. Если на трассе она стабильно выше 110 градусов при нормальной погоде – масло деградировало, фрикционы умирают от перегрева.
Усталость металла – главная причина трещин в коленвалах и ступицах. Сканер не может её увидеть напрямую, но он косвенно укажет на неё через аномальные вибрации. Многие версии Launch X431 имеют режим «Data Logger» (логгер данных). Мастер вешает трёхосевой акселерометр (часто встроенный в планшет или подключаемый к модулю) и записывает вибрацию на ходу. Отклонение от нормы в 30% – сигнал для углублённой дефектовки.
Заключение: от гаражного ремесла к точной науке
Устройство диагностического сканера Launch X431 превращает ремонт из искусства в точную инженерию. Это не просто считыватель ошибок, а измерительный комплекс, который видит работу каждого узла: от калибров топливных форсунок до времени закрытия клапанов. Начинающий водитель благодаря этому инструменту может не бояться «темноты» в электронике современного авто, а мастер получает мощный рычаг для зарабатывания денег, делая ремонт быстро и надёжно. Правильное понимание протоколов, регламентов ТО и реальных причин износа (масляное голодание, кавитация, перегрев) – вот что отличает специалиста с Launch X431 от обычного «переборщика». Освоив его, человек перестаёт гадать и начинает точно знать, какой узел требует замены через реальные, а не вымышленные поломки.
Таблица: Ключевые компоненты и параметры работы Launch X431
В таблице ниже приведены основные элементы устройства, диагностические параметры и регламентные данные, упомянутые в статье. Все цифры и артикулы строго соответствуют тексту.
| Компонент / Параметр | Тип / Значение | Характеристика / Расшифровка |
|---|---|---|
| Базовое устройство | Промышленный Android-планшет | «Мозг» системы, обрабатывает данные от ЭБУ |
| Коммуникационный модуль | Беспроводной VCI модуль (DBSCar) | Универсальный «переводчик», поддерживает K-Line и CAN bus |
| Тип связи планшета с VCI | Wi-Fi | Обеспечивает свободу движений мастера |
| Подключаемый разъем | OBD2 | Расположен под рулевой колонкой |
| Идеальная пропорция смеси (ECM) | 14,7 : 1 | Контролируется блоком управления двигателем |
| Давление масла (холодный двигатель) | 4 бара | Норма при диагностике стука гидрокомпенсаторов |
| Давление масла (горячий двигатель) | 0,8 бар | Критическое падение, износ масляного насоса |
| Показания MAF (норма) | 30 г/с | Датчик массового расхода воздуха при резком нажатии |
| Показания MAF (неисправность) | Меньше 10 г/с | Засорение дроссельной заслонки или датчика |
| Показания датчика высоты (исправная стойка) | 200 мм | Пневмоподвеска, нормальное значение |
| Показания датчика высоты (сломанная стойка) | 0 мм | Лопнула пневморессора или обрыв провода |
| Допуск масла для VAG (бензин) | VW 502.00 или 504.00 | Строгие спецификации производителя |
| Допуск масла для VAG (дизель с DPF) | 507.00 | Масло с низкой сульфатной золой, обязательно |
| Тип жидкости для вариатора Subaru | Idemitsu Type HP CVT | Замена Nissan NS-2 приводит к клину |
| Критическая температура АКПП | Выше 110 °C | Деградация масла и смерть фрикционов |
| Напряжение «мертвого» лямбда-зонда | 0,45 В (без изменений) | Зонд не реагирует, подлежит замене |
| Сигнал живого лямбда-зонда | 0,1 — 0,9 В (пляшет) | Слишком медленно — убит катализатор (ошибка P0420) |
| Пробег (скрученный) | 100 000 км на одометре | 8000 моточасов ≈ 500 000 км — пробег скручен |
Частые вопросы по теме (FAQ)
Каковы основные компоненты диагностического сканера Launch X431 и их функции?
Устройство состоит из двух ключевых элементов. Первый — это прочный промышленный Android-планшет, который выступает мозгом системы и обрабатывает потоки данных от электронных блоков автомобиля. Второй — беспроводной VCI модуль (DBSCar), часто называемый «паучком», который работает как универсальный переводчик. Он содержит встроенный мультиплексор, автоматически определяющий протокол обмена автомобиля (от K-Line до CAN bus) и подключается к диагностическому разъему OBD2.
Как сканер Launch X431 помогает диагностировать масляное голодание двигателя?
При стуке гидрокомпенсаторов сканер позволяет войти в блок управления двигателя и посмотреть реальное давление масла в паскалях. Если на холодную давление составляет 4 бара, а на горячую падает до 0,8 бар, это указывает на износ масляного насоса или вкладышей. Таким образом, сканер помогает отличить масляное голодание от кажущейся «смерти» движка.
Как сканер помогает при диагностике и ремонте автоматической коробки передач (АКПП)?
Launch X431 умеет проводить процедуру «адаптации» коробки. Он сбрасывает устаревшие коэффициенты износа фрикционов и заставляет коробку учиться заново, что аналогично переустановке драйверов на компьютере. Также, если на трассе температура трансмиссионной жидкости стабильно выше 110 градусов при нормальной погоде, сканер укажет на деградацию масла и перегрев фрикционов.
Какие первые шаги должен сделать начинающий мастер при подключении сканера?
Первый шаг — это «Автосканирование». Планшет сам пробежится по всем блокам и выявит ошибки, даже те, которые не зажигают «Check Engine» (например, высокое сопротивление цепи блока SRS). Второй шаг — снятие «стоп-кадра», снимка параметров работы двигателя в момент фиксации ошибки (например, при пропуске зажигания стоп-кадр покажет обороты, температуру и нагрузку).
Как с помощью Launch X431 выявить скрученный пробег автомобиля?
Реальный пробег не стирается простым скручиванием. Сканер читает «моточасы» блока управления двигателем. Если на одометре 100 000 км, а блок насчитал 8000 моточасов (что примерно равно 500 000 км для трассы), это прямо указывает на скрученный пробег.
