Современный автомобиль перестал быть просто набором шестеренок и рычагов. Под капотом и за панелью приборов скрывается сложная сеть, управляющая светом, стеклоподъемниками, замками и даже работой дворников. Сердцем этой сети является блок BSI (Built-in Systems Interface) или его аналог BCM (Body Control Module). Простой водитель видит лишь крышку с пиктограммами, но за ней скрывается настоящий мозговой центр, объединяющий силовые цепи и логику управления.
Чтобы понять, как работает блок BSI, представь обычный домашний электрощиток. В нем есть автоматические выключатели, защищающие проводку от короткого замыкания, и отдельные тумблеры для включения света на кухне. В автомобиле всё то же самое, но компактнее и умнее. Внутри блока предохранителей BCM сидит не просто набор металлических полосок и плавких вставок. Это печатная плата с микроконтроллером, который постоянно опрашивает кнопки на дверях, руле и центральной консоли.
Когда водитель нажимает кнопку стеклоподъемника, ток не бежит напрямую к моторчику. Сигнал от кнопки попадает в микроконтроллер BSI. Процессор анализирует команду, проверяет, не заблокирована ли дверь от детей, не перегрелся ли моторчик, и только после этого подает питание на силовое реле. Именно так реализована интеграция реле предохранителей и микроконтроллера управления. Реле отвечает за мощный ток, а «мозги» — за логику.

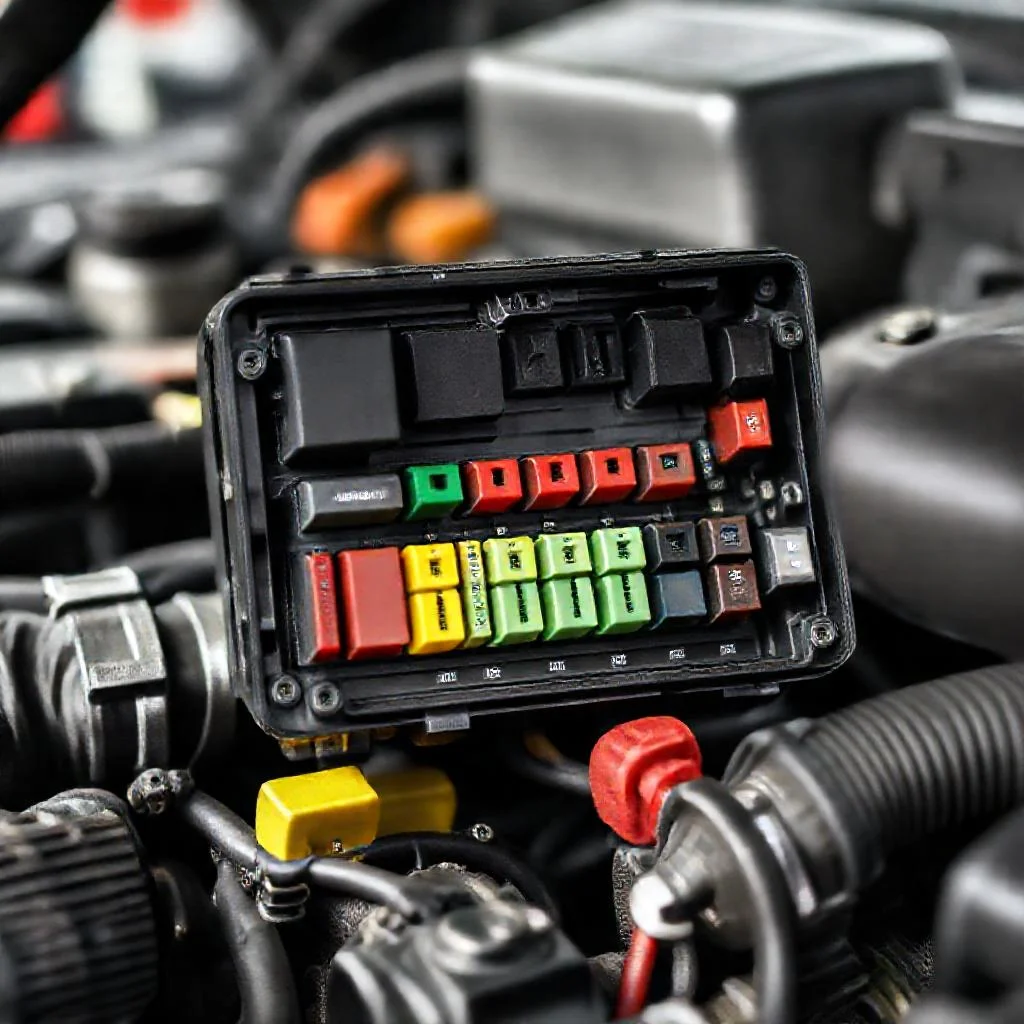

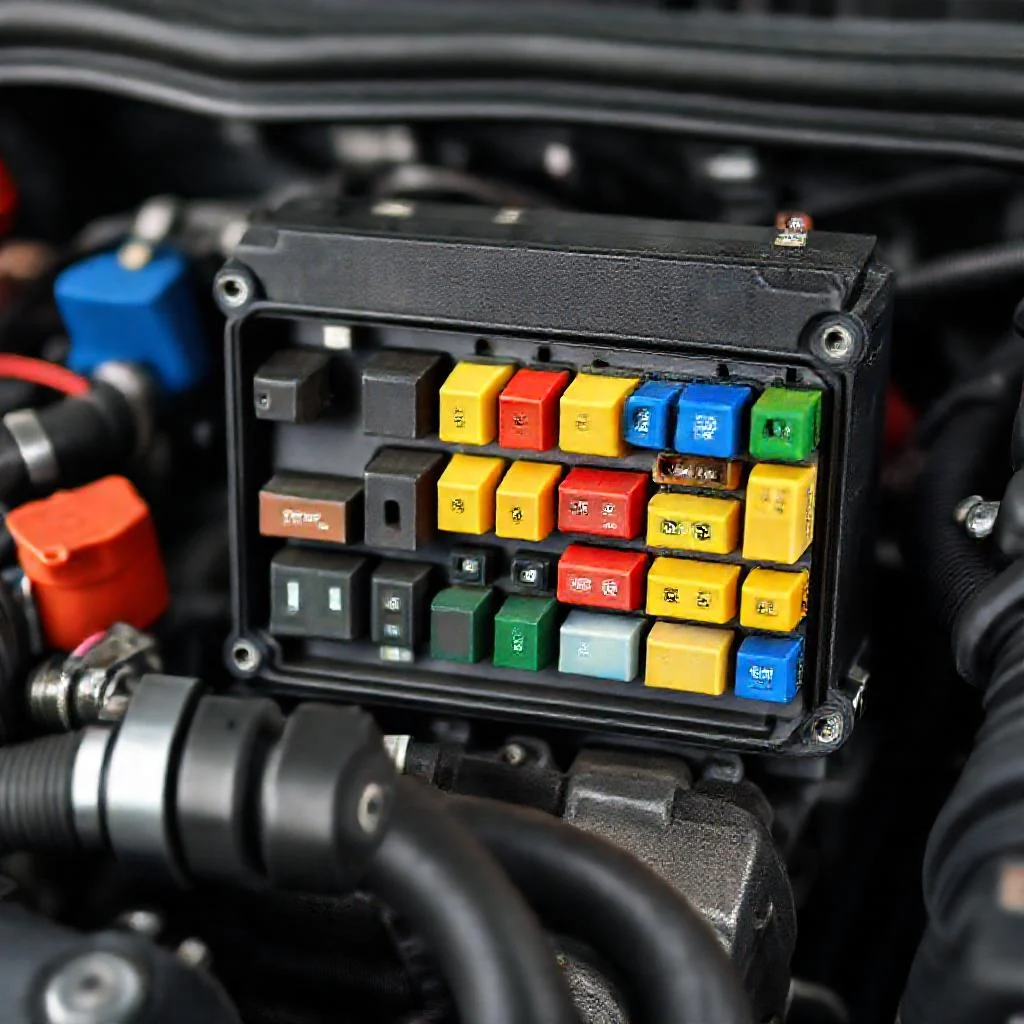

Устройство блока BCM можно разделить на три четкие зоны. Первая — зона силовых цепей. Сюда приходит толстый провод от аккумулятора, и здесь стоят мощные предохранители на 40, 60 и даже 100 ампер. Они защищают главные магистрали: питание генератора, цепи обогрева заднего стекла, вентилятор радиатора. Если этот предохранитель сгорел, машина просто не заведется или сразу заглохнет. Это как перегоревшая вводная пробка в квартире — света нет нигде.
Вторая зона — это реле. Механические коммутаторы, которые щелкают при включении фар или кондиционера. В блоке BSI реле выполнены в виде миниатюрных черных кубиков. Они выдерживают большие пусковые токи, например, при включении компрессора кондиционера, когда ток подскакивает в несколько раз выше рабочего. Без реле микроконтроллер сгорел бы мгновенно — он не умеет коммутировать такие нагрузки напрямую.
Третья и самая сложная зона — плата управления. Здесь распаяны микросхемы, транзисторы и конденсаторы. Эта часть отвечает за «интеллект». Она принимает сигналы от датчика положения педали тормоза, датчика дождя и от CAN-шины, по которой общаются все электронные блоки машины. Когда блок BSI получает команду «закрой все двери», он смотрит, какая из дверей открыта, и подает импульс на конкретный исполнительный механизм.
Предохранители в системе BCM — это стандартные плавкие вставки типа JCase, Mini или Micro. Но их номинал подбирается не «на глаз», а строго по сечению провода и нагрузке. Например, цепь стеклоподъемника защищена предохранителем на 15 ампер. Если моторчик начинает клинить и ток растет до 30 ампер, проволока внутри плавкой вставки перегорает, разрывая цепь за доли секунды. Это спасает проводку от возгорания. Ставить предохранитель большего номинала нельзя — провод оплавится, а «жучок» из фольги — прямой путь к пожару.
Регламенты обслуживания блока BSI мало чем отличаются от ухода за любой электроникой. Главный враг — влага и грязь. Блок чаще всего расположен в нижней части торпедо со стороны водителя или за бардачком. Туда попадает вода от талого снега на обуви или от протечки кондиционера. Попадание влаги на контакты вызывает окисление и микрозамыхания. Характерный симптом «поплывшего» BSI — хаотичное срабатывание стеклоподъемников и дворников или отказ центрального замка.
Стандартное предписание завода-изготовителя гласит: проверка контактов и чистка разъемов проводится раз в два года или при появлении сбоев. Многие водители игнорируют этот пункт. Зря. Даже небольшой слой окиси на контакте создает переходное сопротивление. Начинается нагрев, который со временем разрушает пайку на плате. Восстановить такой блок без перепайки микросхем уже невозможно, а новый блок с программированием у официалов стоит от 30 до 80 тысяч рублей.
Принцип работы кузовного контроллера удобно объяснить на примере подвески. В механической подвеске амортизатор и пружина работают по жесткой схеме — они просто гасят колебания и ничего не анализируют. Блок BSI в электрике работает иначе. Он действует как адаптивный амортизатор с обратной связью. Если датчик фиксирует, что аккумулятор разряжен, а на улице мороз, контроллер отключает подогрев сидений и обогрев зеркал, чтобы сохранить заряд для стартера.
В трансмиссии тоже есть аналогия. Вариатор постоянно ищет оптимальное соотношение оборотов двигателя и скорости. BSI делает то же самое с электроэнергией. Он следит за напряжением бортовой сети. Если напряжение падает ниже 12 вольт при выключенном двигателе, блок отключает питание салонного освещения через пару минут, чтобы не посадить аккумулятор в ноль. Это не жадность, а штатная логика энергосбережения, зашитая в прошивке.
Поломки блока BSI часто путают с выходом из строя генератора. Симптомы похожи: тускнеет свет, глючат приборы, машина плохо заводится. Но BSI редко ломается сам по себе. Чаще всего причина — потеря массы или скачок напряжения. Когда сгнивает контакт массы на кузове, все импульсы управления искажаются. Микроконтроллер получает ложные сигналы, перегружается и уходит в защиту. Первое, что делает грамотный электрик при сбоях BCM — проверяет болты массы под капотом и на порогах.
Еще одна распространенная причина выхода из строя — замена ламп накаливания на светодиодные без резисторов-обманок. Микроконтроллер BSI постоянно контролирует ток в цепях габаритных огней и стоп-сигналов. Светодиод потребляет в разы меньше тока. Блок думает, что лампа перегорела, и начинает моргать аварийкой или подавать ошибку на приборную панель. Это не поломка, а особенность диагностики, но новички часто сдают исправные блоки в ремонт.
Для безопасной работы с блоком BSI существует строгий регламент. Отключать разъемы можно только при выключенном зажигании и снятой минусовой клемме с аккумулятора. Подача питания на плату при отсоединенном разъеме может пробить полевые транзисторы внутри. Замена предохранителя проводится только на аналогичный по току и типу. Использование предохранителя другой формы (например, стеклянного вместо ножевого) недопустимо из-за разного времени срабатывания.
После замены любого компонента, влияющего на электронику (генератор, стартер, аккумулятор), электрики рекомендуют сделать процедуру «обучения» или сброса адаптаций BSI. Для этого существуют сканеры на протоколах OBD-II. Без сброса контроллер может работать по старым алгоритмам, ошибочно занижая напряжение или неправильно распределяя нагрузку. Это как сброс настроек телефона после замены аккумулятора — без калибровки он показывает неправильный процент заряда.
Владельцы старых автомобилей начала 2000-х часто сталкиваются с проблемой «отмирания» блока после глубокого разряда аккумулятора. Когда напряжение падает ниже 6 вольт, микроконтроллер теряет калибровочные данные в энергозависимой памяти. После зарядки АКБ машина может не завестись или начать жить своей жизнью: стекла едут вниз, а фары мигают. Это состояние лечится только перепрошивкой на стенде, так как обычный отключаемый сброс не стирает поврежденные логи.
Помнить стоит главное: блок BSI — это не расходник, а именно мозг, который требует бережного обращения. Понимание принципов его работы и конструкции позволяет экономить огромные деньги. Вместо того чтобы менять весь блок целиком, часто достаточно почистить контакты, заменить подгоревшее реле или впаять новый предохранитель в разрыв цепи. Главное — не лезть в блок без мультиметра и схемы. А если запахло паленым пластиком — глушить мотор, отключать минус и звать знающего человека.
Таблица: Конструкция и регламент обслуживания блока предохранителей BSI/BCM
В таблице ниже приведены ключевые данные по устройству, зонам, номиналам и обслуживанию блока BSI/BCM, строго на основе текста статьи.
| Зона / Компонент | Описание / Характеристика | Номинал / Регламент | Примечания |
|---|---|---|---|
| Зона силовых цепей | Питание главных магистралей (генератор, обогрев стекла, вентилятор радиатора) | 40, 60, 100 ампер | Защищают вводные цепи; при сгорании машина не заводится |
| Зона реле (механические коммутаторы) | Коммутация больших пусковых токов (кондиционер, фары) | Миниатюрные черные кубики | Выдерживают токи в несколько раз выше рабочего |
| Зона платы управления (микроконтроллер) | Прием сигналов от датчиков, CAN-шины, управление логикой | Микросхемы, транзисторы, конденсаторы | Обрабатывает команды (например, «закрой все двери») |
| Цепь стеклоподъемника | Защита моторчика стеклоподъемника от заклинивания | 15 ампер | Тип: плавкая вставка JCase, Mini или Micro |
| Типы предохранителей BCM | Стандартные плавкие вставки | JCase, Mini, Micro | Установка стеклянного вместо ножевого недопустима |
| Периодичность обслуживания | Проверка контактов и чистка разъемов | Раз в 2 года или при появлении сбоев | Влага и грязь — главные враги; окисление вызывает нагрев |
| Стоимость нового блока с программированием | Замена блока целиком у официального дилера | От 30 до 80 тысяч рублей | Восстановление блока возможно реже и дешевле |
| Правило №1 по безопасности | Отключение разъемов BSI | Обязательно при выключенном зажигании и снятой минусовой клемме АКБ | Игнорирование пробивает полевые транзисторы |
| Процедура сброса адаптаций BSI | Обучение после замены генератора, стартера или АКБ | Сканеры на протоколах OBD-II | Иначе контроллер может ошибочно занижать напряжение |
Частые вопросы по теме (FAQ)
Где в автомобиле находится блок BSI и как влага влияет на его работу?
Блок BSI (BCM) чаще всего расположен в нижней части торпедо со стороны водителя или за бардачком. Главный враг устройства — влага и грязь: туда попадает вода от талого снега на обуви или от протечки кондиционера. Попадание влаги на контакты вызывает окисление и микрозамыхания. Характерный симптом «поплывшего» BSI — хаотичное срабатывание стеклоподъемников и дворников или отказ центрального замка.
Почему после замены ламп накаливания на светодиодные без резисторов-обманок начинают глючить фары?
Микроконтроллер BSI постоянно контролирует ток в цепях габаритных огней и стоп-сигналов. Светодиод потребляет в разы меньше тока. Блок думает, что лампа перегорела, и начинает моргать аварийкой или подавать ошибку на приборную панель. Это не поломка, а особенность диагностики: требуется установка резисторов-обманок для имитации штатной нагрузки.
Какой предохранитель нужно ставить в цепь стеклоподъемника по данным из статьи?
Цепь стеклоподъемника защищена предохранителем на 15 ампер. Ставить предохранитель большего номинала нельзя — провод оплавится, а «жучок» из фольги — прямой путь к пожару. Использование предохранителя другой формы (например, стеклянного вместо ножевого) недопустимо из-за разного времени срабатывания.
Как правильно отключать блок BSI и что делать после замены генератора или АКБ?
Отключать разъемы можно только при выключенном зажигании и снятой минусовой клемме с аккумулятора. Подача питания на плату при отсоединенном разъеме может пробить полевые транзисторы. После замены генератора, стартера или аккумулятора рекомендуется сделать процедуру «обучения» или сброса адаптаций BSI с помощью сканера на протоколах OBD-II.
Что делать, если после глубокого разряда аккумулятора машина не заводится и «живет своей жизнью»?
Когда напряжение падает ниже 6 вольт, микроконтроллер теряет калибровочные данные в энергозависимой памяти. После зарядки АКБ машина может не завестись: стекла едут вниз, а фары мигают. Это состояние лечится только перепрошивкой на стенде, так как обычный отключаемый сброс не стирает поврежденные логи. Стоимость нового блока с программированием у официалов — от 30 до 80 тысяч рублей.
