Принцип работы автомобильного электромагнитного реле

Представьте, что нужно включить мощные фары дальнего света. Ток в цепи может достигать 15–20 ампер. Если прокладывать толстый провод прямо на кнопку в салоне, то проводка будет дорогой, а сама кнопка — громоздкой и ненадёжной. Именно здесь на помощь приходит электромагнитное реле — устройство, которое позволяет управлять большими токами с помощью слабого сигнала.

Реле — это, по сути, электромеханический выключатель. Внутри него есть катушка из медного провода. Когда на неё подаётся напряжение (обычно 12 вольт), вокруг катушки возникает магнитное поле. Оно притягивает металлический якорь, который механически замыкает силовые контакты. Так слабый ток от кнопки в салоне управляет мощным потоком энергии к фарам, стартеру или вентилятору радиатора.

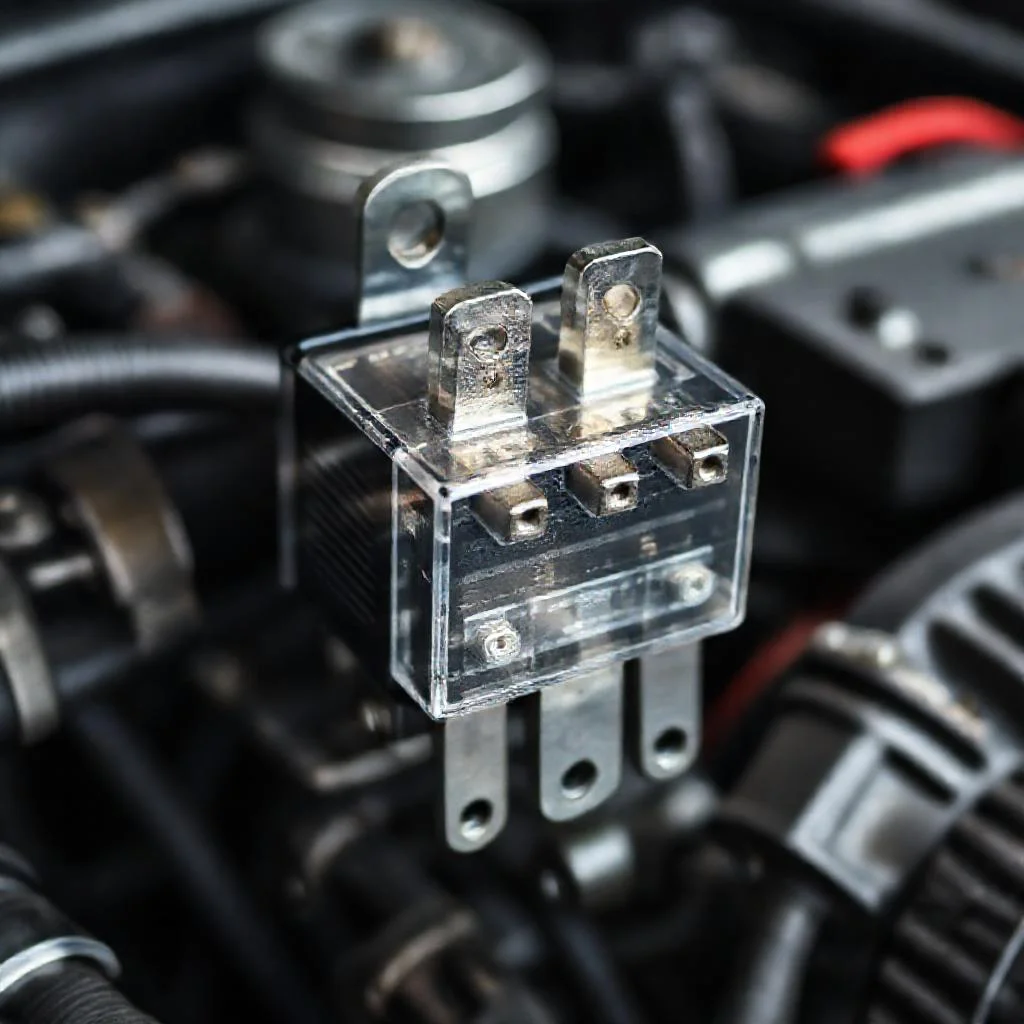

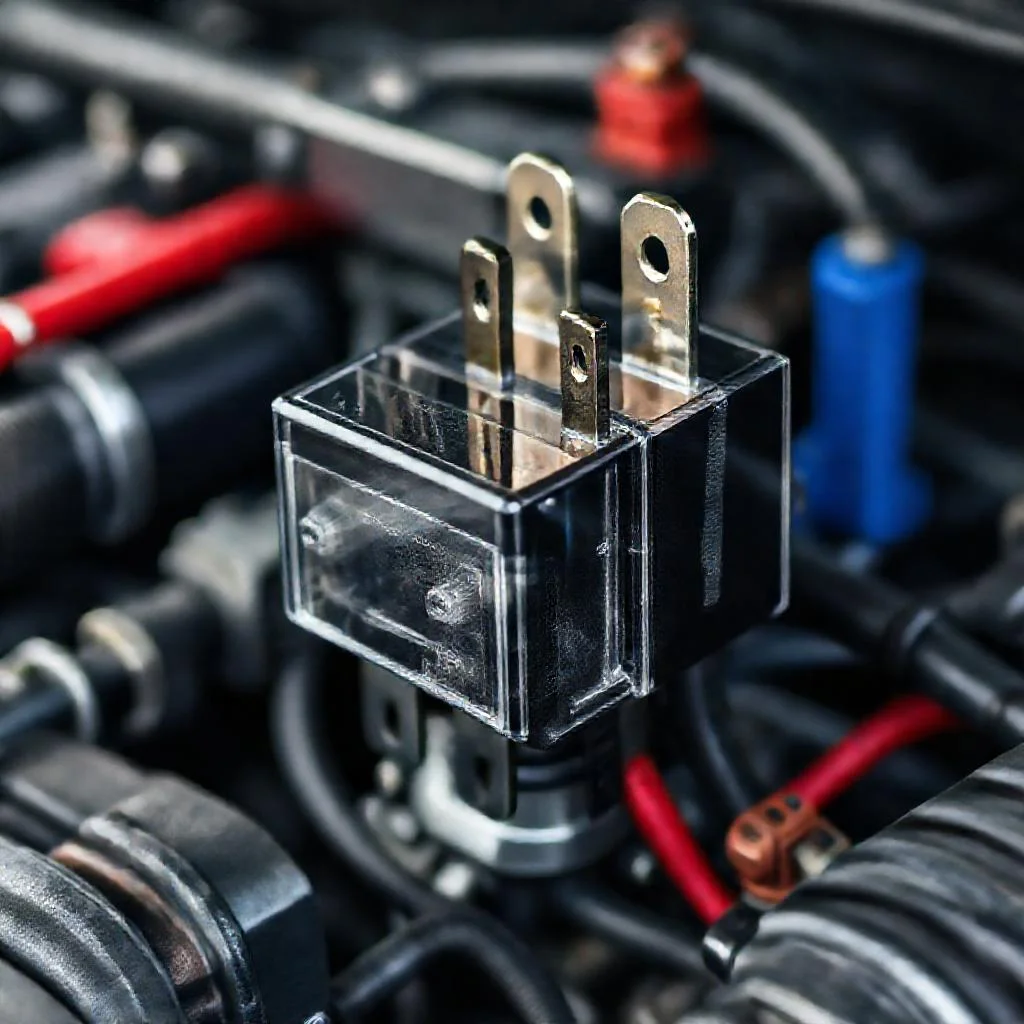

Разберём устройство подробнее. Корпус реле чаще всего пластиковый, герметичный. Внутри находится сердечник катушки, сама катушка индуктивности, подвижный якорь на пружине и группа контактов. Контакты делятся на нормально замкнутые (NC) и нормально разомкнутые (NO). В автомобилях обычно используют NO-контакты: пока реле обесточено, цепь разорвана, а при подаче напряжения она замыкается.

Классическая работа реле выглядит так. При повороте ключа зажигания ток идёт на управляющий вывод (85 и 86 — стандартная маркировка ISO). Катушка создаёт магнитное поле, якорь притягивается к сердечнику, замыкая контакты 30 и 87. Ток от аккумулятора через предохранитель идёт на нагрузку — например, на топливный насос. Когда зажигание выключается, магнитное поле исчезает, пружина возвращает якорь в исходное положение, контакты размыкаются.

В современном автомобиле реле используются повсеместно. От систем управления двигателем до стеклоподъёмников и центрального замка. Основное преимущество — безопасность. Катушка потребляет всего 0,15–0,2 ампера, а коммутировать способна цепи до 40 ампер и выше. Это уменьшает нагрев проводки и продлевает срок службы контактов кнопок и блоков управления.

Устройство и ключевые элементы

Стандартное четырёхконтактное реле (на схеме обозначается как Type A или Type B) имеет четыре вывода: два на катушку (85 и 86), один общий (30) и один рабочий (87). Пятый контакт (87a) — нормально замкнутый, используется редко, но иногда нужен для аварийных цепей, например, для обхода неисправного блока.

Важно понимать, что катушка реле — это катушка индуктивности. При её отключении возникает обратная ЭДС (напряжение самоиндукции). Чтобы не пробило управляющую электронику, параллельно катушке обязательно ставят защитный диод (демпферный диод) или резистор. Это называется гашением искры. В схемах управления от ЭБУ это критично — иначе контроллер выйдет из строя за доли секунды.

Контакты реле делают из сплавов серебра или вольфрама. Они устойчивы к подгоранию от электрической дуги. Однако со временем они всё равно изнашиваются. Причины: скачки тока при включении ламп накаливания (холодная нить имеет сопротивление в 10 раз меньше, чем горячая) или частое переключение мощного вентилятора охлаждения.

Регламенты по выбору реле просты: напряжение катушки должно соответствовать бортовой сети (12 В для легковых авто, 24 В для грузовиков), а максимальный ток контактов обязан быть с запасом 20–30% от пиковой нагрузки. Например, для цепи стартера, берущего 200–300 А, малогабаритное реле не годится — там используется пусковое реле с мощными контактами или втягивающее реле стартера, устроенное по тому же принципу, но более массивное.

Практические примеры работы

Возьмём систему управления двигателем. ЭБУ (электронный блок управления) подаёт минус на катушку реле бензонасоса. Плюс на катушку приходит постоянно через предохранитель. Как только зажигание включено, ЭБУ замыкает цепь на массу — реле срабатывает, насос качает топливо. Если двигатель не заводится, через 1–2 секунды ЭБУ разрывает цепь, чтобы насос не работал всухую — это мера безопасности.

Ещё один пример — вентилятор радиатора. Во многих авто стоит два реле: одно на малую скорость (через добавочный резистор), второе — на большую. Датчик температуры или ЭБУ подаёт сигнал на нужное реле, и вентилятор включается. Если бы ток шёл напрямую через термостат или датчик, контакты датчика быстро сгорали бы из-за большой индуктивной нагрузки электродвигателя.

Центральный замок тоже управляется реле. Там часто используют поляризованные реле (с постоянным магнитом) — они остаются в одном положении даже после снятия питания. Но классические электромагнитные реле тоже применяют: подавая то плюс, то минус на разные обмотки, меняют направление тока и запирают/отпирают двери.

Диагностика и типовые неисправности

Реле — один из самых надёжных узлов, но и он выходит из строя. Самая частая поломка — подгорание контактов. Симптомы: нагрузка то включается, то нет, или работает прерывисто. Особенно это заметно на фарах: свет моргает при тряске. Второй типичный случай — обрыв катушки. Реле перестаёт щёлкать, нагрузка не включается совсем. Обрыв происходит из-за перегрева, вибрации или заводского брака.

Проверить реле можно мультиметром. Измеряется сопротивление катушки — для 12-вольтового реле оно обычно 70–150 Ом. Бесконечность указывает на обрыв. Затем подаётся 12 В на выводы катушки (85 и 86 со строгим соблюдением полярности, если есть защитный диод). Исправное реле должно издавать характерный щелчок, а мультиметр в режиме омметра покажет нулевое сопротивление между 30 и 87. Если щелчка нет или контакты не замыкаются — реле неисправно.

Иногда проблема не в самом реле, а в его панельке (колодке). Окислы, выгнутые контакты или ослабшая пружина в колодке имитируют неисправность реле. Достаточно прочистить контакты спреем WD-40 или специальным очистителем контактов — и работа восстанавливается. В дороге можно просто поменять реле местами с заведомо рабочим (например, от звукового сигнала), чтобы убедиться в локализации поломки.

Технические нормы и стандарты

Большинство автомобильных реле соответствуют международному стандарту ISO 7588. Он определяет габариты, расположение выводов и электрические параметры. Например, часто используется тип «ISO mini» — маленькие реле на 30–40 А. В грузовиках ставят «ISO large» до 70 А. Цвет корпуса часто указывает на производителя или назначение, но единого цветового кода нет — лучше сверяться со схемой автомобиля.

Допуски по напряжению срабатывания реле: для 12-вольтовой системы минимальное напряжение удерживания составляет около 7–8 вольт. То есть при падении напряжения в сети (например, при работе стартера, когда просадка доходит до 9–10 В) реле может отключиться, если оно не рассчитано на такие колебания. Поэтому для ответственных цепей (ЭБУ, топливный насос) используют реле с пониженным напряжением срабатывания или с защёлкой.

Температурный диапазон работы: от –40 до +85 °C. В моторном отсеке температуры выше, поэтому там ставят реле в герметичных корпусах с защитой от влаги и грязи (IP54, IP67). Некоторые реле имеют встроенный резистор для подавления помех — это важно для штатной электроники, чувствительной к радиопомехам.

Советы по замене и эксплуатации

При замене реле нельзя устанавливать деталь с меньшим номиналом по току. Это приведёт к перегреву и пожару. Лучше взять с запасом в 1,5–2 раза. Например, если вентилятор потребляет 15 А, ставьте реле на 30 А. Однако не стоит увеличивать номинальный ток контактов бесконечно — это приведёт к большему нагреву катушки при длительной работе.

Для гаражного мастера важно помнить: реле нельзя ремонтировать в полевых условиях, кроме очистки контактов. Замена катушки или пружины в кустарных условиях не оправдана — герметичность нарушится, и контакты быстро окислятся. Проще купить новое реле за 150–400 рублей. Исключение — редкие или дорогие реле для старых автомобилей (например, Bosch 0 332 002 102), где можно попробовать аккуратно разобрать и зачистить контакты мелкой шкуркой.

Ещё один важный нюанс — установка реле в местах, защищённых от попадания воды и антифриза. Пар от омывающей жидкости или конденсат могут вызвать короткое замыкание внутри реле. Если в машине часто сгорают реле вентилятора печки — проверьте герметизацию монтажного блока. Часто помогает силиконовая смазка контактов.

Итоги

Электромагнитное реле — простой и надёжный узел, который управляет электрическими цепями автомобиля. Принцип его работы основан на притяжении якоря катушкой индуктивности, что позволяет безопасно замыкать силовые контакты от слаботочного сигнала. Понимание устройства реле помогает быстро диагностировать неисправности электрики, заменять детали без обращения в сервис и грамотно дорабатывать свет или дополнительное оборудование.

Зная основные параметры — сопротивление катушки, максимальный ток контактов и защиту от обратной ЭДС — можно без ошибок подобрать замену на любую модель автомобиля. Главное правило: реле не любит грязи, сырости и перегрузки. Соблюдая простые регламенты эксплуатации, водитель может быть уверен, что фары включатся, стартер провернётся, а топливный насос заработает именно тогда, когда это нужно.
