Физика перегрузки: почему инструмент умирает раньше шарнира
Срыв резьбы или деформация штока при выпрессовке — это не случайность, а закономерный итог превышения предела текучести металла. Винтовой съемник работает по принципу преобразования вращательного усилия в поступательное. Когда вы давите на рукоять, создается осевое усилие в десятки тонн, и если шарнир «прикипел» к посадочному гнезду, вся эта энергия идет не на сдвиг пальца, а на разрушение слабого звена — самого инструмента.

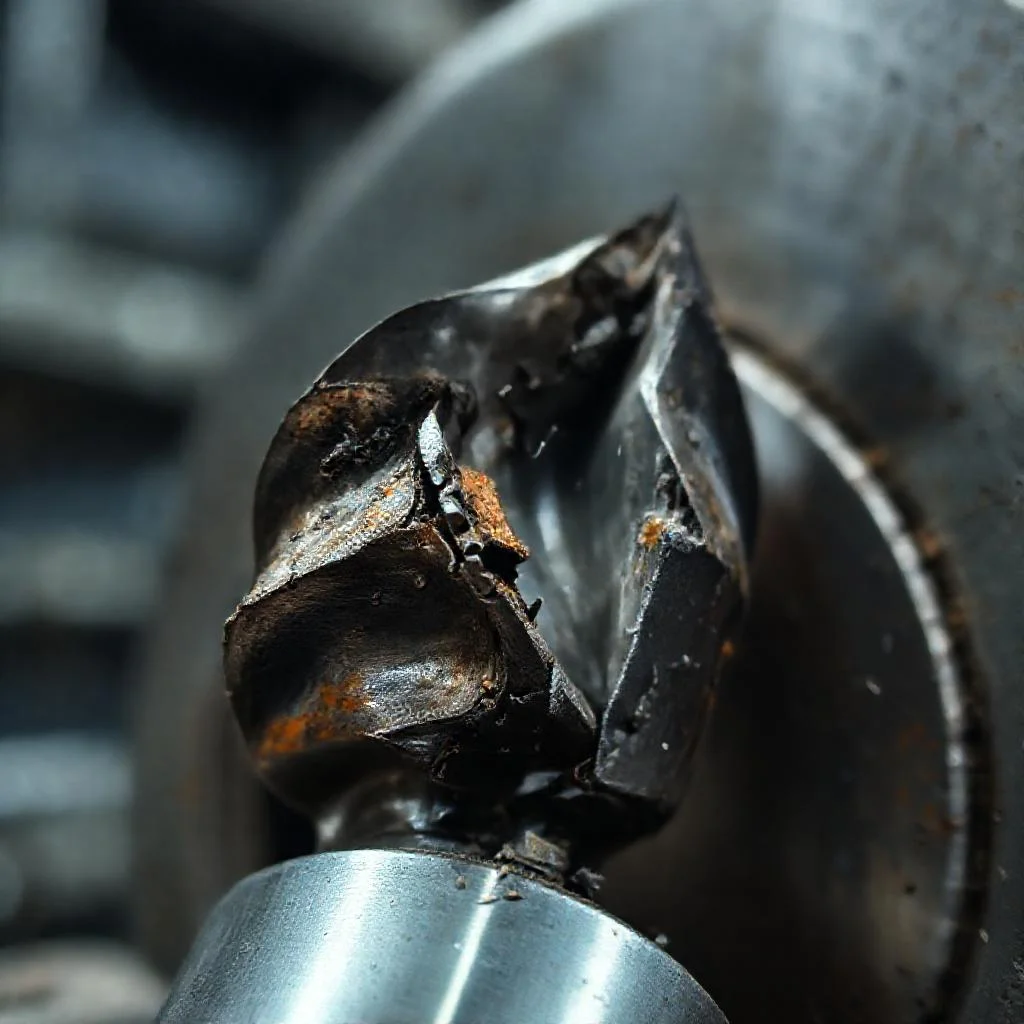

Чаще всего страдает центральный винт: его резьба сминается или происходит изгиб оси при несоосном приложении силы. Критическая нагрузка в 2-3 тонны на винт М16 уже приводит к пластической деформации, если сталь закалена ниже HRC 38-40. Добавьте сюда микротрещины от предыдущих перегрузок — и получите внезапный облом в самый ответственный момент.
Наследственность металла: усталость и дефекты проката
Даже качественный инструмент имеет ограниченный ресурс. Каждый цикл нагружения оставляет невидимые дефекты в кристаллической решетке стали. После 200-300 интенсивных выпрессовок в зоне перехода от штока к упорной пяте накапливаются усталостные трещины, которые в итоге приводят к хрупкому излому без видимой пластической деформации.
Отдельная тема — заводской брак. Неоднородность структуры металла, усадочные раковины или перегрев при термической обработке снижают несущую способность винта на 30-50%. При покупке дешевого съемника вы играете в лотерею: инструмент может выдержать и тонну, а может лопнуть при 200 килограммах, не подавая внешних признаков слабости.
Геометрия атаки: перекос и «развод» лап
Классическая ошибка механика — установка съемника под углом. Если ось винта не совпадает с осью пальца шарнира, возникает изгибающий момент. Винт начинает работать «на срез», а не на сжатие, и его эффективная прочность падает в 3-4 раза. При перекосе в 5 градусов нагрузка на одной стороне резьбы удваивается — это верный путь к срыву витков.
Не менее опасен развод лап под разными углами. Когда одна лапа упирается в край гнезда, а другая скользит по пыльнику, создается неравномерная нагрузка. Инструмент буквально «выкручивает» из рук, а лапы гнет или отламывает по сварному шву. Перед работой всегда проверяйте параллельность опорных плоскостей и используйте проставочные кольца.
Упрямый шарнир: коррозия и неправильный подогрев
Ржавый палец, который не выходил из гнезда 10 лет, — это как стальной клин. Его сцепление с металлом подчас сильнее, чем прочность винта съемника. WD-40 здесь не поможет: нужна либо тепловая раскачка до 200 градусов, либо ударная нагрузка. Давить винтом на холодный, корродированный шарнир — самый короткий путь к замене инструмента.
Попытка ускорить процесс подогревом паяльной лампой тоже таит опасность. Разогрев только один элемент (например, ухо рычага) без равномерного прогрева всего узла создает термоупругие напряжения. Инструмент получает обратный удар от расширяющегося металла, и резьба винта не выдерживает таких знакопеременных нагрузок.
Хороший съемник не «выдавливает» шарнир — он его уговаривает. Мастерство заключается не в увеличении усилия, а в умении расслабить металл проворачиванием, прогревом и смазкой. Если винт требует третьей руки на рычаге, вы уже опоздали.
Алгоритм продления жизни инструмента
- Зачистите резьбу винта перед каждым использованием: грязь и окалина — абразив, который ускоряет износ.
- Смазывайте палец и внутреннюю полость консистентной смазкой с графитом, а не литолом.
- Работайте в два приема: усилие — пауза 2-3 минуты, чтобы металл «потек» и снял пиковые напряжения.
- Проворачивайте шарнир вокруг оси на 20-30 градусов через каждые 5 оборотов винта.
- Контролируйте зазор между лапами и корпусом — минимальный люфт страхует от перекоса.
Честный разговор о ресурсе и модернизации
Съемник проверенного бренда, такого как KAISER или FORCE, рассчитан на 1500-2000 циклов при правильной эксплуатации. Китайский безымянный инструмент следует выбраковывать после первого же подозрительного хруста. Помните: преждевременная поломка винта — это не дефект, а встроенная страховка от разрушения более дорогого узла. Если бы съемник был бесконечным, первым бы сдавался палец шарнира — и его замена стоила бы в 10 раз дороже.
Рассмотрите апгрейд: замена стандартного винта на каленый (с HRC 45-50) или использование гидравлического съемника для особо сложных случаев. Гидравлика дает плавное нарастание усилия без рывков, поэтому инструмент реже ломается. Однако даже этот вариант не спасет от перекоса или усталостного излома — физика не прощает неуважения к центровке.
Сравнительный анализ причин разрушения съемника и параметров критических нагрузок
| Причина поломки | Механизм разрушения | Критическая нагрузка / условие | Влияние на ресурс (циклы) | Способ предотвращения |
|---|---|---|---|---|
| Превышение предела текучести при прикипевшем шарнире | Смятие резьбы, пластическая деформация винта | Осевое усилие 2-3 т на винт М16 при твердости стали ниже HRC 38-40 | Снижение ресурса на 70-80% (до 1-2 циклов при однократной перегрузке) | Контроль усилия, использование гидравлического съемника, предварительный прогрев узла |
| Усталостные трещины от повторных нагружений | Хрупкий излом без пластической деформации в зоне перехода шток-пята | Накопление дефектов после 200-300 интенсивных выпрессовок | Ресурс исчерпывается полностью (вероятность внезапного облома 100%) | Периодический контроль на микротрещины, замена инструмента после 1500 циклов (бренд) или 200 циклов (китайский) |
| Заводской брак: неоднородность структуры, усадочные раковины, перегрев при закалке | Внезапный хрупкий излом без внешних признаков | Снижение несущей способности на 30-50% (разрушение возможно при 200 кг вместо 2 т) | Ресурс непредсказуем (от 1 до 500 циклов) | Приобретение инструмента проверенных брендов (KAISER, FORCE), входной контроль твердости |
| Перекос оси винта (угол более 5°) | Изгиб оси, работа винта «на срез», срыв витков | Падение эффективной прочности в 3-4 раза; нагрузка на одной стороне резьбы удваивается | Ресурс сокращается на 75% (разрушение в первом же цикле при перекосе >5°) | Контроль соосности, использование проставочных колец, проверка параллельности лап |
| Развод лап под разными углами | Изгиб и отлом лап по сварному шву | Неравномерное распределение нагрузки при скольжении одной лапы | Немедленное разрушение инструмента (1-2 цикла) | Проверка геометрии перед работой, замена изношенных лап, калибровка |
| Коррозия и «прикипание» пальца | Смятие резьбы винта при попытке выдавить холодный шарнир | Сцепление корродированного пальца с металлом превышает прочность винта (свыше 3 т) | Разрушение в первом цикле при попытке использования усилия | Тепловая раскачка до 200°C, ударная нагрузка, обильная смазка с графитом |
| Неправильный подогрев (односторонний разогрев) | Обратный удар от термоупругих напряжений, срыв резьбы | Знакопеременные нагрузки при разнице температур свыше 60°C между элементами | Разрушение в 50% случаев при первом же приложении усилия | Равномерный прогрев всего узла, использование индукционного нагревателя, паузы для релаксации |
Ключевые вопросы о разрушении винтового инструмента при выпрессовке шарниров
Почему винт съемника ломается, если шарнир просто «прикипел»?
При превышении предела текучести металла вся энергия вращения переходит не на сдвиг пальца, а на деформацию слабого звена — винта. Например, для винта М16 критическая нагрузка 2–3 тонны при закалке ниже HRC 38–40 уже вызывает смятие резьбы или изгиб оси.
Как перекос инструмента влияет на поломку?
Если ось винта не совпадает с осью пальца, возникает изгибающий момент, и винт работает на срез вместо сжатия. Эффективная прочность падает в 3–4 раза, а при перекосе в 5 градусов нагрузка на одну сторону резьбы удваивается — это прямой путь к срыву витков.
Почему усталость металла вызывает внезапный облом без деформации?
После 200–300 интенсивных циклов в зоне перехода от штока к пяте накапливаются микротрещины. Они приводят к хрупкому излому без видимых признаков пластической деформации, особенно если в стали есть заводские раковины или перегрев при термообработке.
Какая ошибка с прогревом ускоряет разрушение винта?
Разогрев только одного элемента узла создает термоупругие напряжения. Расширяющийся металл дает обратный удар на инструмент, и резьба винта не выдерживает знакопеременных нагрузок. Требуется равномерный прогрев всего узла.
Чем опасен развод лап под разными углами?
Одна лапа упирается в край гнезда, другая скользит по пыльнику — нагрузка становится неравномерной. Инструмент выкручивает, а лапы гнет или отламывает по сварному шву. Проверяйте параллельность опорных плоскостей и используйте проставочные кольца.
