Анатомия нагрузки: почему страдают опоры именно сложных рычагов
Рычаг сложной формы — это не просто кусок металла, соединяющий ступицу с кузовом. Это многоосевая система, которая в геометрии своего изгиба скрывает «ахиллесову пяту»: каждый изгиб меняет вектор приложения силы. В отличие от прямых балок, здесь нагрузка распределяется не линейно, а по сложной траектории, создавая пиковые напряжения в зонах крепления резиновых сайлентблоков. Горизонтальные и вертикальные составляющие усилий, возникающих при торможении и ускорении, переплетаются с боковыми сдвигами в поворотах, заставляя эластомер работать сразу в нескольких плоскостях одновременно.
Резинометаллические шарниры воспринимают эти разнонаправленные импульсы как крутящий момент, который стремится «вывернуть» втулку из посадочного гнезда. Классический цилиндрический сайлентблок, рассчитанный на осевое сжатие, оказывается неготовым к постоянным перекосам, которые генерирует геометрия рычага. В результате внутренние сдвиговые деформации превышают допустимые для эластомера значения, что и становится первопричиной ускоренного износа, даже если резина изготовлена из качественного компаунда.
Химия разрушения: старение, масла и температурные качели
Самый частый враг — это не асфальт, а агрессивная среда, в которой эксплуатируется узел. Реагенты (антиобледенители), дорожная пыль, содержащая битумные фракции, и, конечно же, масляные подтеки с двигателя или КПП. Когда техническая жидкость попадает на поверхность резиновой опоры сложного рычага, она запускает процесс набухания и размягчения. Эластомер теряет свою первоначальную жесткость, начинает «плыть» и истираться в разы быстрее, а иногда и расслаивается по внутренним слоям.
Дополнительным катализатором деградации выступает термоциклирование. Рычаг сложной формы расположен вблизи выпускного коллектора или тормозного щита, где перепады температур достигают экстремальных значений. Зимой — минус 20, летом — плюс 80 градусов на поверхности металла. Резина не выдерживает такого контраста: микротрещины от хрупкости при морозе превращаются в крупные разрывы при нагреве, теряя свою эластичность и способность к самовосстановлению.
Механика деформации: усталость металла и люфт посадочных мест

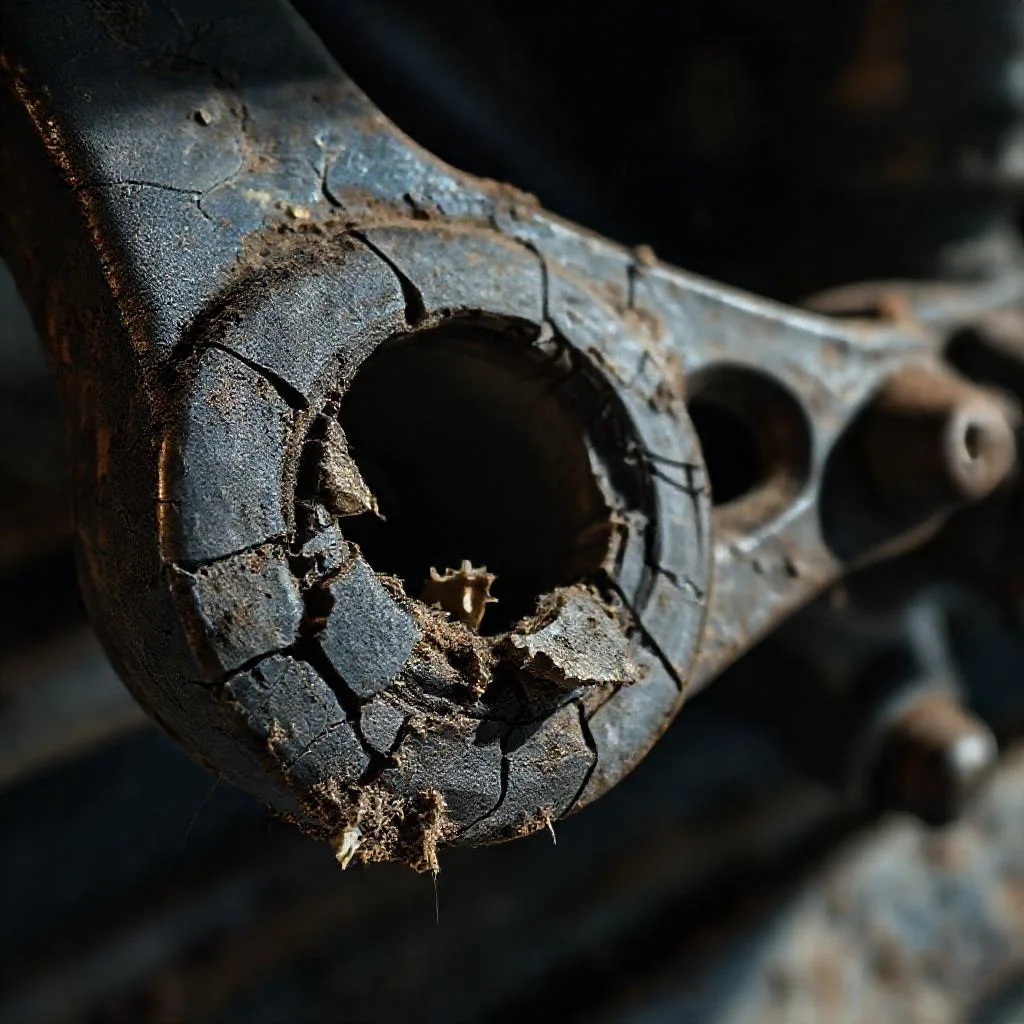

Изнашивание опоры часто является вторичным симптомом, а первичная причина кроется в износе самого рычага или его кронштейна. Когда овальность отверстия под сайлентблок превышает допуски, резина начинает проворачиваться и биться о края посадочного гнезда. Этот процесс напоминает работу наждачной бумагой: металлические заусенцы буквально срезают тонкий слой эластомера, а вибрация и стук быстро превращают незначительный люфт в серьезный дребезг.
Усталостные трещины в сварных швах или на изгибах рычага значительно ухудшают жесткость всей конструкции. Геометрия нарушается, и вектор нагрузки смещается на края резиновой втулки, где эластомер тоньше всего и не рассчитан на такие усилия. В итоге мы получаем парадокс: сама опора новая, но ресурс ее снижается в разы из-за дефекта, который необходимо искать не в резине, а в металле.
Климатические и дорожные условия: вибрация как абразив
Постоянная мелкая вибрация от неровностей дорожного полотна, особенно на плитах и гребенках, создает эффект фреттинг-износа. Частицы изношенной резины смешиваются с песком и солью, образуя абразивную пасту. Эта смесь забивается в зазоры между металлической втулкой и эластомером, работая как точильный камень. Особенно критично это для рычагов сложной формы, где сайлентблоки расположены под углом и постоянно контактируют с потоком грязи, срываемым с колеса.
Агрессивная манера вождения с активным торможением двигателем и частыми перестроениями «на ручнике» лишь усиливает крутящий момент, который передается на опору. Резкие рывки создают ударные нагрузки, измеряемые тоннами силы. Резина в таких условиях работает на пределе своих адгезионных свойств, а жесткость рычага сложной формы только увеличивает амплитуду этих коротких, но мощных импульсов.
Диагностика скрытых признаков и превентивные меры
Вовремя заметить начинающийся износ сложно, ведь резина не издает звуков до тех пор, пока металл не начинает касаться металла. Первый симптом — это не стук, а ухудшение управляемости: машина становится «ватной» на прямой, требуются постоянные подруливания. Второй признак — неравномерный износ шин, который появляется из-за ухода угла развала, вызванного просевшей опорой. Если вы видите, что на покрышке образовались «залысины» с одной стороны, немедленно проверяйте рычаги.
Единственное грамотное решение — замена сайлентблоков комплектом на обеих сторонах оси. При покупке обращайте внимание на твердость резины: для сложных рычагов оптимальной считается жесткость в районе 60-70 единиц по Шору, так как слишком мягкие опоры быстро перегреваются. Регулярно мойте подкрылки и стыки, чтобы уменьшить агрессивное воздействие реагентов, а также контролируйте состояние пыльников, чтобы грязь не попадала непосредственно на втулку.
«Резина не ломается внезапно — она терпеливо накапливает усталость, а мы годами игнорируем ее тихие сигналы, пока однажды разница в один градус не превращает поездку в лотерею».
- Проверка на перекос: диагностика на подъемнике с отсоединенными стабилизаторами покажет даже минимальный люфт.
- Контроль геометрии: развал-схождение необходимо делать не только после замены, но и при малейшем подозрении на уход кузова.
- Защита от химии: силиконовая смазка, нанесенная на внешнюю часть резинового массива, снижает впитывание солей и влаги.
- Замена в паре: даже если один сайлентблок выглядит целым, его ресурс уже исчерпан, так как противоположный нагружен сильнее.
Ключевые факторы деградации резиновых опор сложных рычагов: параметры и механизмы
| Категория воздействия | Конкретный фактор (причина) | Механизм разрушения эластомера | Характерные признаки/последствия | Критичность для сложной геометрии |
|---|---|---|---|---|
| Механика нагрузок | Многоосевые векторы сил (торможение, ускорение, повороты) | Возникновение крутящего момента, «выворачивающего» втулку из гнезда. Сдвиговые деформации превышают допустимые нормы. | Ускоренный износ, внутреннее расслоение, потеря упругости. | Высокая. Изгибы рычага меняют траекторию приложения силы, создавая пиковые напряжения в зонах крепления. |
| Усталость металла рычага/кронштейна | Нарушение геометрии рычага, люфт посадочного места (овальность отверстия). | Металлические заусенцы срезают тонкий слой резины (эффект наждачной бумаги). Смещение вектора нагрузки на края втулки. | Стук, проворачивание опоры, быстрый износ новой резины. | Высокая. Трещины в сварных швах на изгибах резко снижают общую жесткость конструкции. |
| Химическое воздействие | Агрессивные реагенты, масла, битумная пыль | Набухание и размягчение эластомера, потеря жесткости, «плавание» материала. | Истирание, расслоение по внутренним слоям, потеря формы. | Критическая. Открытое расположение узла увеличивает контакт с потоками грязи и химии. |
| Термоциклирование (перепады температур) | Микротрещины от хрупкости на морозе, крупные разрывы при нагреве. | Потеря эластичности, неспособность к самовосстановлению. | Снижение ресурса при экстремальных температурах (от -20°C до +80°C). | Умеренная. Близость к выпускному коллектору или тормозному щиту усиливает эффект. |
| Эксплуатационные условия | Постоянная вибрация (фреттинг-износ) | Абразивная паста (частицы резины + песок + соль) забивается в зазоры, работая как точильный камень. | Протёртости, увеличение люфта, неравномерный износ. | Высокая. Расположение сайлентблоков под углом усиливает контакт с грязью. |
| Агрессивный стиль вождения | Резкие рывки, активные торможения/ускорения. | Ударные нагрузки (до нескольких тонн), работа на пределе адгезионных свойств. | Разрыв внутренней структуры, деформация втулки. | Высокая. Жесткость рычага увеличивает амплитуду коротких импульсов. |
| Диагностика и обслуживание | Отсутствие контроля геометрии (развал-схождение) | Смещение угла нагрузки, «проседание» опоры приводит к неравномерному распределению усилий. | Ухудшение управляемости, «увод» автомобиля, неравномерный износ шин. | Умеренная. Требуется контроль при малейшем подозрении на уход кузова. |
| Неправильный подбор запчастей (мягкая резина) | Перегрев и повышенный износ из-за низкой жесткости. | Неспособность выдерживать постоянные перекосы. | Быстрый выход из строя, «ватность» управления. | Высокая. Оптимальная жесткость для сложных рычагов – 60-70 единиц по Шору. |
Частые вопросы о причинах износа резиновых опор на рычаге сложной формы
Почему резиновые опоры на рычаге сложной формы изнашиваются быстрее, чем на прямых рычагах?
Из-за многоосевой геометрии рычага нагрузка распределяется не линейно, а по сложной траектории. Это создает пиковые напряжения и разнонаправленные импульсы (крутящий момент), которые «выворачивают» втулку из посадочного гнезда. В результате сдвиговые деформации превышают допустимые для эластомера значения, что и ускоряет износ.
Как масла, реагенты и перепады температур влияют на разрушение резиновых опор?
Технические жидкости (масла, антиобледенители) вызывают набухание и размягчение эластомера, из-за чего он теряет жесткость и начинает истираться. Термоциклирование (от -20 до +80 градусов) провоцирует микротрещины при морозе, которые при нагреве превращаются в крупные разрывы, снижая эластичность и способность к восстановлению.
Может ли износ опоры быть следствием дефектов самого рычага, а не резины?
Да, часто износ опоры — вторичный симптом. Овальность посадочного отверстия, усталостные трещины в сварных швах или на изгибах рычага нарушают геометрию. Это смещает вектор нагрузки на края резиновой втулки, где эластомер тоньше, и вызывает проворачивание с биением о края гнезда, что буквально срезает резину.
Как дорожная вибрация и манера вождения ускоряют износ опор?
Постоянная мелкая вибрация создает фреттинг-износ: частицы резины смешиваются с песком и солью, образуя абразивную пасту, которая забивается в зазоры и работает как точильный камень. Резкие рывки при агрессивном вождении создают ударные нагрузки в тонны силы, заставляя резину работать на пределе адгезии, особенно на рычагах сложной формы.
Какие признаки указывают на начинающийся износ, и как его предотвратить?
Первый симптом — ухудшение управляемости («ватность» на прямой) и неравномерный износ шин (залысины с одной стороны). Для предотвращения: заменяйте сайлентблоки комплектом на обеих сторонах, выбирайте жесткость 60-70 по Шору, регулярно мойте подкрылки и контролируйте состояние пыльников, чтобы грязь не попадала на втулку.
