Отказ переднего левого датчика ABS на BMW E39: когда проводка гибнет в арке
Система ABS на BMW E39 — вещь надежная, но не вечная. Чаще всего ошибка по переднему левому датчику (код обычно 05, 53 или 54 в зависимости от блока ABS) появляется не из-за смерти самого датчика, а из-за банального повреждения проводки. Арка колеса на «тридцатьдевятке» — это зона повышенного риска. Провод трется, рвется, гниет от реагентов — и мозги автомобиля перестают видеть колесо.
Как устроен датчик ABS на E39 и почему страдает именно левый перед
Датчик ABS — это простой индуктивный элемент. Он считывает зубчатый ротор (кольцо) на ступице. Чем быстрее вращается колесо, тем выше частота сигнала. На E39 блок управления ABS находится под капотом слева. Проводка от левого переднего датчика идет напрямую к блоку.
Левый перед страдает чаще правого по двум причинам. Первая — водитель привыкает парковаться левым бортом к бордюру. Удар по колесу или наезд на препятствие — и провод получает микротрещину. Вторая — конструкция кузова: влага и грязь с левого крыла стекают прямо на жгут в арке.
Классические сценарии обрыва провода

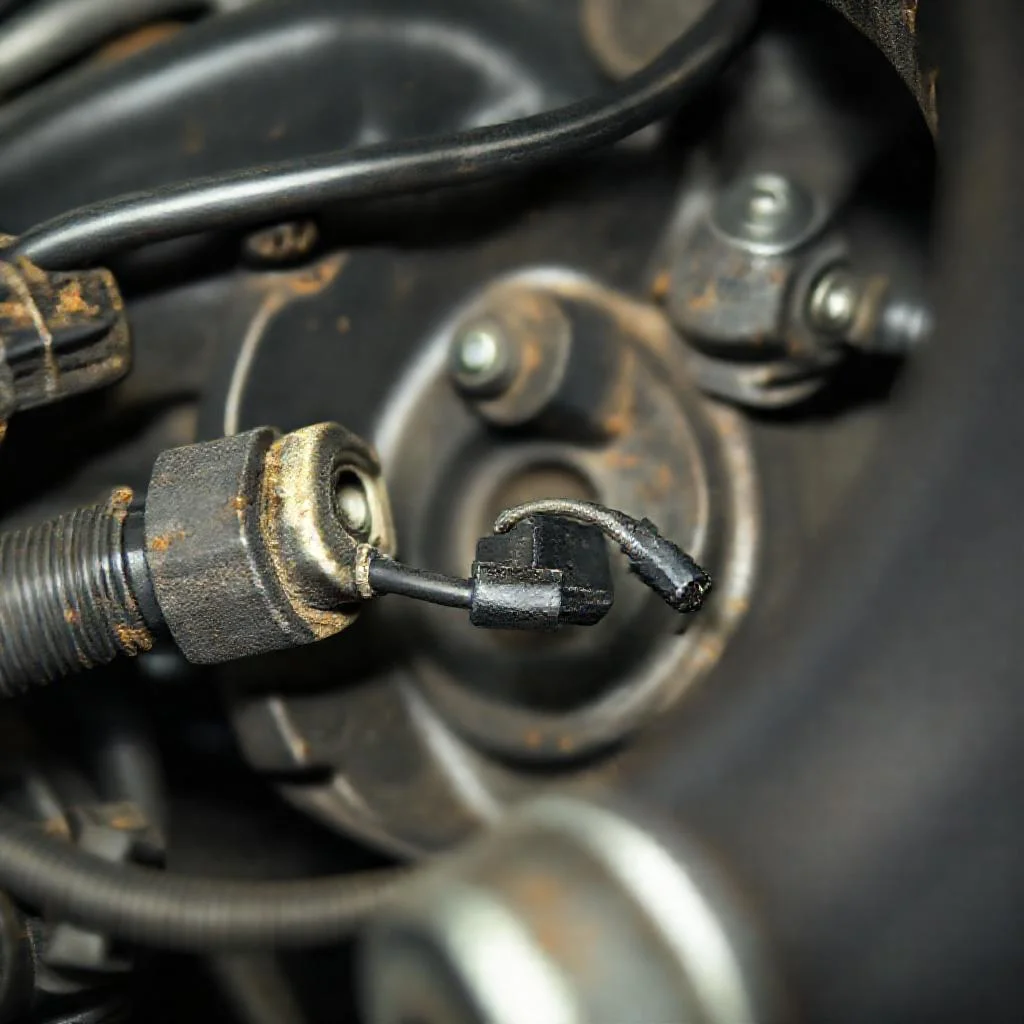

Провод датчика ABS проходит вдоль поворотного кулака, крепится пластиковыми хомутами к рычагам подвески. Самое слабое место — участок от датчика до первого крепления на кузове. Здесь провод висит в воздухе или лежит на металлической арке.
- Механический перетир. Задняя сторона арки, куда попадает песок и гравий. Со временем изоляция истирается до меди. Контакт с кузовом — и ABS гаснет.
- Засол в районе хомутов. Штатные пластиковые фиксаторы ломаются. Провод начинает болтаться. Итог — усталостный излом жил внутри изоляции. Визуально провод выглядит целым, а мультиметр показывает обрыв.
- Разрыв при замене амортизатора или ступицы. Некоторые мастера забывают отстегнуть датчик от кулака. Рывок рукой — и провод вырывается из корпуса.
Причины поломки агрегатов и нарушения эксплуатации
Не стоит думать, что проблема только в проводе. Иногда отказывает сам датчик или ступичное кольцо.
- Износ зубчатого кольца. На оригинальных ступицах кольцо стальное. На дешевых заменителях — мягкий металл. Кольцо ржавеет, зубья осыпаются. Датчик перестает «видеть» импульс.
- Грязь на магнитном сердечнике. Стружка от тормозных колодок налипает на торец датчика. Зазор увеличивается, сигнал слабеет. Блок ABS фиксирует неисправность.
- Нарушение эксплуатации. Использование колесных дисков нештатного вылета (ET). Колесо трется о подкрылок. Вибрация передается на проводку. Агрессивная мойка керхером в упор на датчик — вода попадает внутрь разъема.
Ошибки гаражного ремонта на BMW E39
Главная беда — это желание «решить вопрос» любой ценой без вскрытия проводки. Самые частые ошибки такие.
- Покупка нового датчика без проверки. Человек глушит ошибку, едет в магазин, меняет датчик. Ошибка не уходит. Нервов потрачено, деньги на ветер. Проблема была в проводке, а не в датчике.
- Скрутка проводов как попало. Мастер находит обрыв, просто скручивает концы и мотает изолентой. Через месяц скрутка окисляется, сопротивление растет — ошибка возвращается.
- Кислотный флюс при пайке. Нельзя паять провода датчика ABS кислотным флюсом. Остатки кислоты со временем разъедают медь. Соединение становится хрупким. Использовать только канифоль и термоусадку с клеем. Это единственный надежный способ восстановить заводское сечение провода.
- Игнорирование разъема. Часто окисляются контакты в колодке под капотом (около блока ABS). Мастер лезет в арку, а проблема сидит в разъеме. Достаточно почистить контакты и нанести смазку.
Частые ошибки при диагностике и ремонте
Даже опытные диагносты иногда попадают в ловушки на E39. Вот что упускают чаще всего.
- Диагностика без осциллографа. Мультиметр показывает сопротивление, но не показывает форму сигнала. Датчик может работать с перебоями на холодную. Осциллограф видит провалы импульсов — это сразу указывает на проблемное кольцо или провод.
- Визуальный осмотр без снятия подкрылка. Если не открутить подкрылок, половину проводки не видно. Разрыв может быть в верхней части арки, где провод перегибается на кузов. Ленивый ремонт упускает этот момент.
- Исправление только одного отказа. Нашли обрыв, запаяли, ошибку стерли. Через месяц гаснет ABS снова. Причина — рядом есть еще одно ослабленное место, которое не доделали. Нужно прозвонить всю трассу от датчика до блока целиком, а не только место видимого разрыва.
- Не проверяют сопротивление на разъеме блока ABS. Нормальное сопротивление датчика на E39 — 1,1-1,8 кОм. Если с разъема снимается 2 кОм и выше — датчик «плывет» или контакт плохой. Если 0 — короткое замыкание или обрыв.
- Замена датчика без очистки посадочного места. Старый датчик выбили молотком, новый забили. Внутри осталась ржавчина. Датчик сел криво, зазор между сердечником и кольцом нарушен. Он работает, но блок ABS периодически теряет сигнал.
Как правильно провести диагностику на практике
Осмотр левой арки — это снятие колеса и подкрылка. Не нужно просто смотреть сквозь щель.
Сначала проверяется разъем под капотом. Снимается колодка с блока ABS. Прозванивается сопротивление между контактами, идущими на датчик. Если сопротивление в норме — проводка от разъема до датчика скорее всего цела. Если обрыв — переходим к арке.
В арке тянем провод от датчика рукой. Если провод растягивается как резинка — внутри полный разрыв изоляции и жил. Если провод твердый — ищем место перегиба. Особо внимательно осматриваются места прохода через проушины на кузове и зоны около нижнего рычага.
После ремонта (пайки с канифолью и термоусадкой) обязательно проверяется сопротивление. Оно не должно отличаться от заводского более чем на 0,2 кОм. Затем ошибка стирается, и делается тест-драйв с поворотами. Если на поворотах ABS не загорается — ремонт качественный.
Почему важно решить проблему, а не затыкать ошибку
Неисправный ABS на E39 не просто зажигает лампочку. Он отключает противобуксовочную систему и частично влияет на работу DSC (динамической стабилизации). В сырую погоду машина становится опасной. Педаль тормоза может «провалиться» в пол при экстренном торможении, так как блок думает, что колесо заблокировано, и сбрасывает давление.
Кроме того, неработающий ABS не позволяет корректно проводить тормозные тесты на техосмотре. BMW E39 — автомобиль с характером, и отключать систему безопасности на нем — непростительная халатность.
Что делать, если проводка целая, а ошибка есть
Когда провод прозвонился, датчик новый, а ошибка не уходит — проблема в зазоре. Зазор между торцом датчика и зубьями кольца должен быть от 0,3 до 0,8 мм. Если зазор больше — сигнал слабый. Увеличивается зазор из-за выработки подшипника ступицы или коррозии кольца. Проверяется это щупом или визуально через смотровое отверстие.
Еще одна редкая причина — отказ блока ABS. На E39 блоки живут долго, но страдают от трещин в пайке. Если проводка и датчики 100% исправны, а ошибка по переднему левому колесу не стирается — нужно снимать блок и нести его на диагностику.
Распространенный миф — что датчик ABS можно починить, залив его эпоксидкой. Эпоксидка не восстанавливает магнитоэлектрический сигнал. Если датчик умер — только замена.
Краткий итог действий
- Диагностика сканером. Чтение кода ошибки.
- Осмотр арки. Снятие подкрылка.
- Прозвон трассы. Поиск скрытого обрыва.
- Пайка с канифолью и термоусадкой с клеем. Никакой кислоты.
- Проверка зазора датчика и чистка кольца.
- Тест-драйв с контролем динамики.
Восстановление проводки переднего левого датчика ABS на BMW E39 — это работа на час для понимающего мастера. Игнорирование проблемы или халтурный ремонт превращают отличную машину в опасную тележку. Провод в арке — расходник для автомобиля старше двадцати лет. Не стоит удивляться его смерти, стоит научиться его правильно оживлять.
Таблица: Диагностика и типовые отказы переднего левого датчика ABS на BMW E39
В таблице ниже приведены ключевые параметры, характерные неисправности, артикулы и нормативы, описанные в статье. Данные структурированы для быстрой диагностики и ремонта проводки датчика ABS в арке переднего левого колеса.
| Параметр / Узел | Типовое состояние или значение | Примечание / Причина по тексту |
|---|---|---|
| Код ошибки ABS (переднее левое колесо) | 05, 53 или 54 | В зависимости от блока ABS |
| Нормальное сопротивление датчика ABS | 1,1 — 1,8 кОм | Снимается с разъема блока ABS |
| Предельное отклонение сопротивления после ремонта | Не более 0,2 кОм | От заводского значения |
| Допустимый зазор между датчиком и зубчатым кольцом | 0,3 — 0,8 мм | Проверяется щупом |
| Самое слабое место проводки в арке | Участок от датчика до первого крепления на кузове | Провод висит в воздухе или лежит на металлической арке |
| Основные механические причины отказа | Перетир изоляции до меди, усталостный излом жил внутри целой изоляции | Из-за песка, гравия, сломанных хомутов |
| Типовые ошибки при ремонте проводки | Скрутка проводов, использование кислотного флюса при пайке | Приводит к окислению и возврату ошибки |
| Правильный метод соединения проводов | Пайка с канифолью и термоусадкой с клеем | Восстанавливает заводское сечение провода |
| Причина отказа ступичного кольца (неоригинал) | Мягкий металл, осыпание зубьев | На дешевых заменителях |
| Нештатная эксплуатация, вызывающая отказ | Колесные диски с нештатным вылетом (ET), агрессивная мойка керхером | Трение о подкрылок, вода в разъеме |
| Инструменты для точной диагностики | Осциллограф (а не только мультиметр) | Видит провалы импульсов, вызванные проблемным кольцом или проводом |
Частые вопросы по теме (FAQ)
Почему на BMW E39 чаще всего отказывает передний левый датчик ABS?
Чаще всего отказ датчика вызван не поломкой самого датчика, а повреждением проводки в левой арке колеса. Это связано с двумя факторами: во-первых, при парковке левым бортом к бордюру провод получает микротрещины от ударов; во-вторых, конструкция кузова E39 такова, что влага и грязь с левого крыла стекают прямо на жгут проводов в арке, ускоряя коррозию изоляции. Код ошибки при этом обычно 05, 53 или 54.
Какое нормальное сопротивление датчика ABS на E39 и как его проверить?
Нормальное сопротивление датчика ABS на E39 составляет от 1,1 до 1,8 кОм. Проверяется оно мультиметром на разъеме блока ABS под капотом. Если сопротивление выше 2 кОм — датчик «плывет» или контакт плохой, если 0 Ом — короткое замыкание или обрыв провода. Разница между заводским значением и показателем после ремонта не должна превышать 0,2 кОм.
Как правильно отремонтировать провод датчика ABS, чтобы ошибка не вернулась?
Единственный надежный способ — пайка с использованием канифоли и термоусадки с клеем. Категорически запрещено использовать кислотный флюс, так как его остатки со временем разъедают медь. Также нельзя делать простые скрутки с изолентой — они быстро окисляются. Перед ремонтом обязательно снимите подкрылок, чтобы осмотреть всю трассу, особенно места перегиба провода на кузов и участки у нижнего рычага.
Что делать, если после замены датчика ошибка ABS осталась?
Если проводка целая, датчик новый, а ошибка не уходит, проверьте зазор между торцом датчика и зубьями кольца на ступице. Нормальный зазор — от 0,3 до 0,8 мм. Зазор увеличивается из-за выработки подшипника ступицы или коррозии зубчатого кольца. Также проверьте разъем под капотом — часто окисляются контакты колодки возле блока ABS. Если и это не помогло, возможна неисправность самого блока ABS (трещины в пайке) — его нужно нести на диагностику.
Почему на E39 нельзя просто заменить датчик, не проверив проводку?
Потому что в 80% случаев проблема кроется в поврежденном проводе в арке, а не в самом датчике. Покупка нового датчика без прозвона трассы — это трата денег впустую. Сначала нужно снять колесо и подкрылок, визуально осмотреть провод, потянуть его рукой (если тянется как резинка — внутри разрыв). И обязательно прозвонить сопротивление между контактами на колодке блока ABS — если обрыв там, то датчик здесь ни при чём.
