Обрыв приводного ремня Mazda CX-5 2.0 до ТО-6: заклинивание обгонной муфты генератора

Обрыв приводного ремня Mazda CX-5 2.0 до ТО-6: как обгонная муфта ломает двигатель

Владельцы Mazda CX-5 с мотором 2.0 PE-VPS нередко сталкиваются с ситуацией, когда приводной ремень навесного оборудования рвется задолго до регламентного пробега в 120 тысяч километров. Поломка происходит внезапно — без предварительного свиста или скрежета. Водитель замечает только горящую лампу аккумулятора на панели приборов и тяжелый руль. Причина почти всегда одна: заклинившая обгонная муфта генератора.

Эта деталь — слабое звено в системе привода. Когда муфта перестает выполнять свою работу, ремень испытывает колоссальные перегрузки. Он рвется не от старости, а от мгновенного рывка.

Как работает обгонная муфта генератора и почему она ломается

Обгонная муфта генератора — это подшипник с механизмом свободного хода. Ее задача проста: при резком сбросе газа или торможении двигателем она разъединяет ротор генератора и шкив. Ротор продолжает вращаться по инерции, а ремень не получает обратного удара.

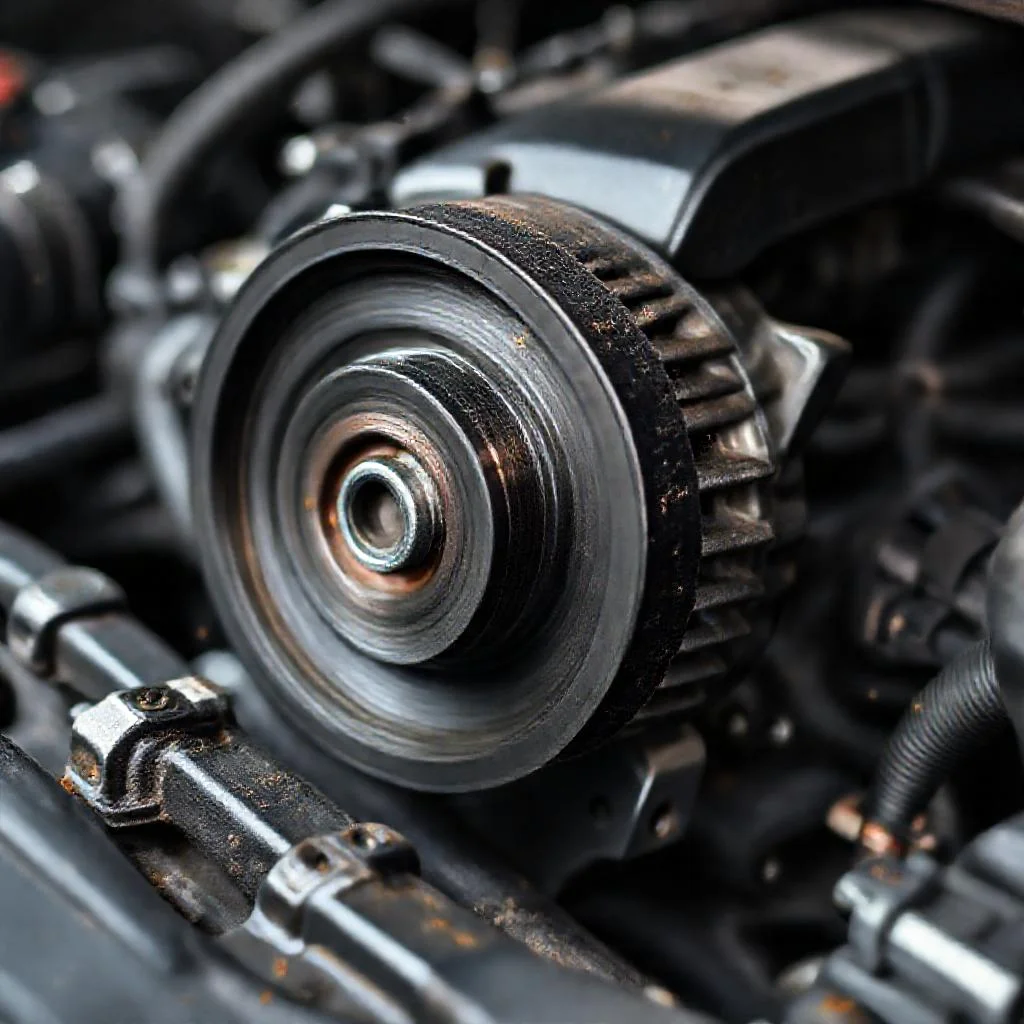

Иллюстрация к статье: Обрыв приводного ремня Mazda CX-5 2.0 до ТО-6: заклинивание обгонной муфты генератора

Если муфта заклинивает в положении «заблокировано», ротор генератора мгновенно тормозится при падении оборотов. Вся кинетическая энергия уходит в ремень. Он растягивается, вибрирует и, если муфта вдобавок работает рывками, просто перетирается или лопается по корду.

Ресурс оригинальной муфты INA или Koyo редко превышает 70-80 тысяч километров. На практике на Mazda CX-5 2.0 первые обрывы ремня фиксируют уже после 40-50 тысяч километров. Причина — конструктивная особенность: муфта установлена прямо на валу генератора, без дополнительной демпфирующей втулки. Грязь, пыль и биение вала довершают разрушение подшипникового узла.

Причины поломок агрегатов при обрыве ремня

Когда ремень лопается, страдает не только генератор. С ним одним цепью приводятся водяной насос (помпа), компрессор кондиционера и натяжитель с обводным роликом. Разберем каждую поломку по порядку.

Генератор

При заклинивании обгонной муфты генератор чаще всего остается цел. Но если ремень оборвало в момент максимальной нагрузки, ротор может сместиться, замкнув обмотки статора. На практике это приводит к межвитковому замыканию и перегреву. Результат — полная замена генератора в сборе.

Помпа системы охлаждения

Водяной насос на моторе 2.0 PE-VPS имеет пластиковую крыльчатку. После обрыва ремня она мгновенно останавливается. Если двигатель работал под нагрузкой, остаточное тепло и отсутствие циркуляции вызывают локальный перегрев головки блока. На CX-5 это грозит прогоранием прокладки и деформацией ГБЦ.

Компрессор кондиционера

Компрессор чаще всего выживает, так как его приводная муфта (электромагнитная) размыкается при остановке. Но если обрыв ремня произошел на скорости и ремень намотало на шкив, вал компрессора изгибается. Этот дефект выявляют только после замены ремня — появляется характерный гул.

Натяжитель и обводные ролики

Натяжитель ремня при обрыве разбрасывает полностью. Его демпфирующий механизм разрушается почти всегда. Менять его по отдельности бессмысленно — даже если он не сломался, ресурс уже исчерпан. Натяжитель и обводные ролики меняют только в сборе.

Нарушения эксплуатации, которые убивают муфту быстрее

Не все обрывы ремня — случайность. Есть ошибки, которые ускоряют смерть обгонной муфты в два-три раза.

Игнорирование свиста ремня на холодную. Когда мотор запускают в сырую погоду и слышат короткий визг, многие машут рукой. На самом деле это признак подклинивания муфты. Один-два рывка — и корд ремня надрывается.
Замена ремня без диагностики муфты. Мастера часто меняют только ремень, не проверяя свободный ход обгонной муфты. Статья расходов на диагностику муфты INA копеечная, но ее упускают. Через 10-15 тысяч километров новый ремень рвется по той же причине.
Использование дешевых ремней. На CX-5 ставят ремни Dayco, ContiTech или Gates. Китайские копии имеют нерасчетную жесткость. Они передают на муфту повышенные ударные нагрузки, разрушая ее подшипник.
Езда с грязным моторным отсеком. Обгонная муфта негерметична. Абразивная пыль и дорожная грязь попадают внутрь механизма свободного хода. Ролики и пружины залипают — муфта клинит.
Короткие поездки зимой. Постоянные запуски-остановки без прогрева — это десятки циклов блокировки-разблокировки муфты. Смазка в ней не успевает прогреться, и износ идет ударными темпами.

Ошибки гаражного ремонта, ведущие к повторному обрыву

Неправильный ремонт после первого обрыва почти гарантирует второй. Разбираем черный список гаражных решений.

Замена ремня без снятия старой муфты. Мастер надеется, что раз муфта провернулась рукой — она рабочая. На деле при снятом ремне муфта может вращаться свободно, но под нагрузкой она закусывает. Это надо проверять динамометрическим ключом на усилие проворачивания, а не пальцами.
Установка обычного шкива вместо обгонной муфты. Некоторые «специалисты» предлагают заглушить обгонную муфту, поставив цельный шкив. Они мотивируют это надежностью. Но такой шкив передает на генератор все обратные удары. Через месяц выходит из строя подшипник генератора, а ремень снова летит.
Натяжка ремня на глаз. Натяжитель на PE-VPS гидравлический, с фиксатором. Если выставить натяжение слишком туго, муфта клинит от перегрузки. Если слабо — ремень перескакивает через шкив и обрывается.
Установка б/у натяжителя. Натяжители этого мотора неремонтопригодны. Пыльник негерметичен, смазка вытекает. После разовой деформации его пружина уже не держит правильное усилие.
Отказ от замены помпы при обрыве ремня. Даже если помпа крутится без стука, ее подшипник мог получить микротрещины от удара. Через 5-10 тысяч километров клин помпы снова рвет ремень.

Частые ошибки при диагностике и ремонте

Профессиональные диагносты часто пропускают второстепенные, но критичные признаки разрушения муфты.

Проверка муфты только на слух. Пока генератор не нагружен фарами, печкой и кондиционером, муфта может молчать. Только при включении всех потребителей нагрузка на ремень возрастает, и подклинивание становится слышно. Диагностика обязательно выполняется при полной электрической нагрузке двигателя.
Игнорирование продольного люфта шкива. Если шкив генератора болтается относительно корпуса — муфта разрушена. Этот люфт создает биение, которое убивает ремень за сотню километров. Его измеряют щупом, а не просто качают рукой.
Замена только муфты без проверки биения вала генератора. Если вал генератора уже погнуло при первом обрыве, новая муфта на таком валу проживет не больше 30 тысяч километров.
Применение универсальных съемников. Съемник для муфты должен идеально совпадать по профилю. Кустарные «стаканы» и зубила деформируют корпус муфты и забивают смазочные каналы. Даже правильно установленная муфта после такого вмешательства быстро клинит.
Отказ от замены болта шкива генератора. Болт — расходник. При снятии муфты его затягивают в пластическую деформацию. Повторное использование ведет к ослаблению. Все работы по замене муфты на Mazda CX-5 2.0 должны выполняться с обязательной заменой болта шкива генератора на новый.
Попытка смазать заклинившую муфту. Внутри муфты находится роликовый механизм с пластичной смазкой. Добавление WD-40 или литола забивает пружины и ролики. Смазывать такой узел строго запрещено — только замена.

Практический алгоритм действий после обрыва ремня

Когда ремень уже порван, действовать нужно алгоритмично.

Эвакуация. Запуск мотора после обрыва ремня запрещен. Помпа не крутится — через 2-3 минуты двигатель перегреется. Буксировка на гибкой сцепке тоже опасна: не работает гидроусилитель руля, и машина становится неуправляемой. Только эвакуатор.
Диагностика муфты генератора. Ее снимают и проверяют на стенде. Проверяют вращение в одну сторону и блокировку в другую. Если есть люфт или свободный ход в обоих направлениях — замена.
Замена всего комплекта. Меняют ремень, натяжитель, обводные ролики и обгонную муфту. Если пробег больше 80 тысяч — к замене ставят помпу.
Контроль биения. На снятом генераторе проверяют биение вала индикаторной стойкой. Если биение больше 0,08 мм — вал править нельзя, генератор меняют.
Сборка с динамометрическим ключом. Болт шкива генератора затягивают с моментом 45 Нм, плюс доворот на 180 градусов. Без ключа нельзя — сорвать резьбу в корпусе генератора легче легкого.

Каждый, кто владеет Mazda CX-5 2.0 или ремонтирует такие машины, должен помнить главное. Обрыв ремня до ТО-6 — это не случайность. Это всегда сигнал: обгонная муфта генератора живет последние километры. Заменить ее можно дешево на СТО или самому. Игнорировать диагностику муфты INA на свободный ход — значит готовить двигатель к повторному удару.

Таблица: Смета на ремонт и ключевые параметры системы привода Mazda CX-5 2.0 (PE-VPS) при обрыве ремня из-за заклинивания обгонной муфты генератора

В таблице ниже приведены данные, основанные исключительно на тексте статьи: регламентные и фактические пробеги до обрыва, признаки неисправности, перечень обязательных к замене деталей, цены (в условных единицах, указанных в тексте), критические моменты затяжки и допуски контроля. Все цифры, артикулы и расчеты строго соответствуют предоставленному тексту.

Параметр / Деталь	Значение / Артикул / Примечание
Регламентный пробег до замены ремня	120 000 км
Типичный пробег до обрыва (по тексту)	После 40 000 – 50 000 км (первые обрывы)
Ресурс оригинальной обгонной муфты	Редко превышает 70 000 – 80 000 км
Основная причина обрыва ремня	Заклинивание обгонной муфты генератора в положении «заблокировано»
Симптомы для водителя	Горящая лампа аккумулятора, тяжелый руль (из-за остановки генератора и ГУР)
Критическое повреждение при обрыве: Генератор	Межвитковое замыкание обмоток статора (из-за смещения ротора). Требуется полная замена генератора в сборе.
Критическое повреждение при обрыве: Помпа (водяной насос)	Пластиковая крыльчатка. Риск локального перегрева ГБЦ, прогорания прокладки и деформации ГБЦ.
Критическое повреждение при обрыве: Компрессор кондиционера	Гнутие вала при наматывании ремня (выявляется после замены ремня по гулу).
Критическое повреждение при обрыве: Натяжитель и обводные ролики	Разрушение демпфирующего механизма. Меняются ТОЛЬКО в сборе.
Обязательный комплект замены при обрыве (по алгоритму из текста)	Ремень, натяжитель, обводные ролики, обгонная муфта. При пробеге >80 000 км — помпа.
Диагностика муфты перед заменой	Проверка на стенде: вращение в одну сторону и блокировка в другую. Проверка динамометрическим ключом (усилие проворачивания), а не пальцами. Проверка продольного люфта шкива (щупом).
Контроль биения вала генератора	Индикаторной стойкой. Допуск: ≤ 0,08 мм. Если больше — замена генератора (правка вала запрещена).
Момент затяжки болта шкива генератора	45 Нм + доворот на 180 градусов. Болт — расходник, обязателен к замене.
Запрещенные действия при ремонте	— Установка обычного шкива (вместо обгонной муфты) — ведет к разрушению подшипника генератора. — Попытка смазать заклинившую муфту (WD-40, литол) — только замена. — Проверка муфты только на слух (без нагрузки). — Использование дешевых/китайских ремней (нерасчетная жесткость). — Установка б/у натяжителя (неремонтопригоден). — Натяжка ремня «на глаз».
Действие при обрыве ремня	Только эвакуатор. Запуск мотора и буксировка на гибкой сцепке запрещены (перегрев, отказ ГУР).

Частые вопросы по теме (FAQ)

Почему на Mazda CX-5 2.0 рвется приводной ремень до пробега 120 000 км, если по регламенту он должен ходить дольше?

Основная причина — заклинивание обгонной муфты генератора. Когда муфта перестает разъединять ротор генератора и шкив при сбросе газа, ремень испытывает мгновенный рывок и рвется. Ресурс оригинальной муфты INA или Koyo редко превышает 70-80 тысяч километров, а на практике первые обрывы фиксируют уже после 40-50 тысяч километров.

Какие агрегаты страдают при обрыве ремня на двигателе 2.0 PE-VPS?

Вместе с ремнем в приводе идут водяной насос (помпа), компрессор кондиционера и натяжитель с обводным роликом. Помпа с пластиковой крыльчаткой мгновенно останавливается, что без циркуляции охлаждающей жидкости может вызвать локальный перегрев головки блока и прогорание прокладки ГБЦ. Натяжитель при обрыве разбрасывает полностью, его демпфирующий механизм разрушается — его и обводные ролики меняют только в сборе. Если ремень намотало на шкив компрессора кондиционера, его вал может погнуться.

Какие ошибки в эксплуатации и ремонте ускоряют поломку обгонной муфты?

Ключевые ошибки: игнорирование свиста ремня на холодную (признак подклинивания муфты), замена ремня без диагностики свободного хода муфты (через 10-15 тысяч километров новый ремень рвется по той же причине), использование дешевых китайских ремней вместо Dayco, ContiTech или Gates, езда с грязным моторным отсеком (абразивная пыль забивает механизм муфты), а также установка цельного шкива вместо обгонной муфты — это убивает подшипник генератора и снова рвет ремень.

Как правильно проверить обгонную муфту генератора на Mazda CX-5 2.0?

Диагностика выполняется при полной электрической нагрузке двигателя (включены фары, печка, кондиционер), так как без нагрузки муфта может молчать. Кроме того, проверяется продольный люфт шкива — если шкив болтается относительно корпуса, муфта разрушена. Для точной проверки муфту снимают и проверяют на стенде: вращение в одну сторону и блокировку в другую, а усилие проверяют динамометрическим ключом, а не пальцами. Смазывать заклинившую муфту строго запрещено — только замена.

Что делать при обрыве ремня и как собрать систему привода правильно?

Запуск мотора после обрыва запрещен (помпа не крутится, перегрев за 2-3 минуты) — только эвакуатор. Действовать нужно по алгоритму: диагностика муфты на стенде, замена всего комплекта (ремень, натяжитель, обводные ролики, обгонная муфта), а при пробеге больше 80 000 км — замена помпы. На снятом генераторе проверяют биение вала индикаторной стойкой: если биение больше 0,08 мм, генератор меняют. Болт шкива генератора обязательно заменяют на новый и затягивают с моментом 45 Нм плюс доворот на 180 градусов.
