Не включается задняя передача на МКПП Renault JR5: износ пластикового сухаря кулисы
Коробка передач Renault JR5 знакома каждому владельцу старых версий Logan, Sandero, Clio и Symbol. Механика надежная, но с возрастом появляется одна характерная болезнь — задняя передача перестает включаться или включается с хрустом, а рычаг болтается в руке. Чаще всего виновата не коробка, а простой и даже примитивный пластиковый сухарь в механизме кулисы.

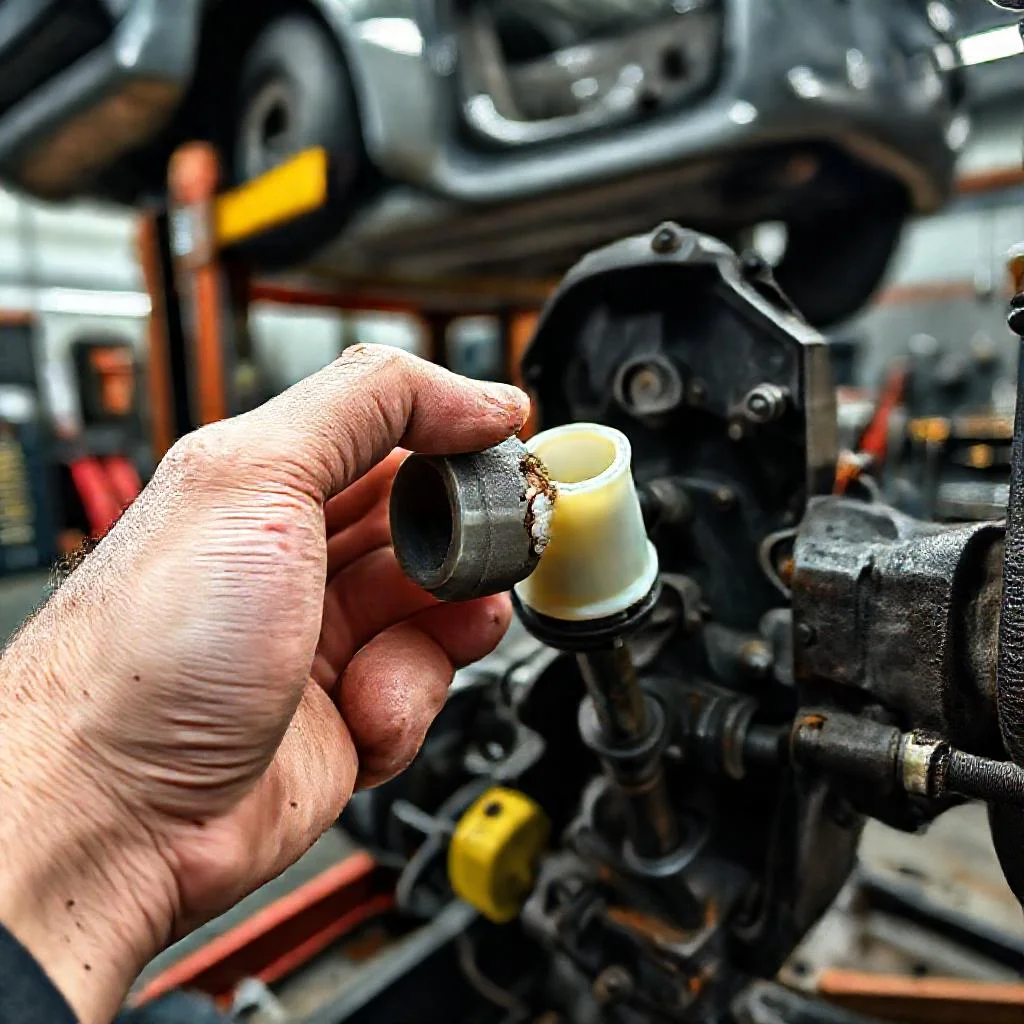

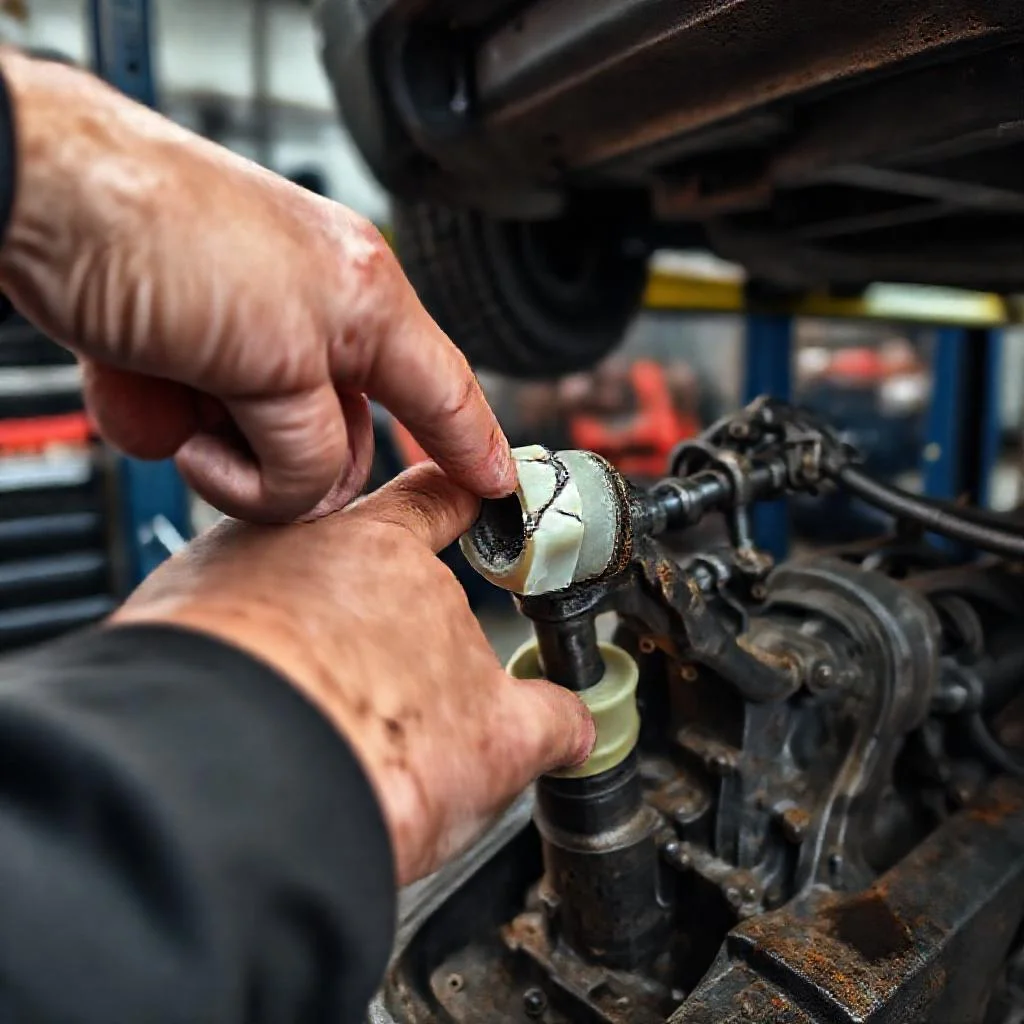

Сухарь — это небольшая деталь, которая соединяет кулису с тягой выбора передач. Когда этот пластиковый элемент изнашивается или лопается, происходит потеря связи между рукой водителя и коробкой. Проблема не требует дорогой замены агрегата, но ошибки при диагностике могут стоить времени и нервов.
Как устроен механизм переключения на JR5
Конструкция привода переключения передач на Renault JR5 состоит из двух основных тросов (тяг). Первый трос отвечает за выбор плоскости — включение первой, второй, пятой и задней. Второй трос отвечает за продольное движение — переход между рядами передач. Между кулисой и тросами стоит пластиковый сухарь, который служит шарниром. Он принимает на себя всю нагрузку усилия от руки водителя.
Сухарь расположен внутри пластикового корпуса механизма кулисы на самой коробке передач. Доступ к нему возможен только после снятия воздушного фильтра и защитного кожуха. Сама деталь стоит копейки, но ее замена требует аккуратности.
Причины износа пластикового сухаря
Основная причина отказа сухаря — естественный износ пластика от постоянных вибраций и усилий при переключениях. Однако есть факторы, которые ускоряют разрушение детали в разы.
- Возраст и пробег. Пластик стареет, теряет эластичность. После 120-150 тысяч километров сухарь становится хрупким. Даже аккуратная эксплуатация не спасает — материал разрушается от усталости.
- Грязная смазка. В механизм кулисы попадает пыль, песок, грязь. Абразивные частицы работают как наждак, перетирая пластиковую втулку в местах контакта с металлической осью.
- Резкие движения рычагом. Дерганье кулисы с силой, особенно в холодное время года, создает ударные нагрузки. Пластик трескается в месте соединения с тягой.
- Неправильная регулировка тросов. Если тросы перетянуты или ослаблены, сухарь работает под постоянным напряжением не в своей плоскости. Он ломается быстрее.
- Тяжелый ход коробки. Если внутри КПП есть проблемы — износ синхронизаторов или заедание вилок, — водитель интуитивно давит на рычаг сильнее. Нагрузка на сухарь растет.
Симптомы неисправности сухаря кулисы
Не каждый водитель сможет с ходу отличить поломку внутри коробки от поломки привода переключения. Сухарь ломается характерно. Вот основные признаки:
- Задняя передача не включается вовсе или включается только при нажатии рычага в определенном положении с большой амплитудой.
- Рычаг переключения передач болтается из стороны в сторону, появился большой свободный ход (люфт).
- При попытке включить заднюю слышен скрежет металла — это синхронизатор не доведен до конца.
- Передачи переднего ряда (1-2-3-4-5) включаются четко, а задняя — проблема.
- Щелчки в районе кулисы при движении рычагом.
Важно понимать: если передние передачи работают нормально, а задняя капризничает, в 80% случаев виноват именно сухарь или его посадочное место в пластиковом корпусе кулисы. Сама коробка может быть исправна.
Ошибки гаражного ремонта
Самая популярная ошибка — замена тросов переключения при живом сухаре. Гаражные мастера часто слышат жалобу на заднюю передачу и сразу меняют тросы на новые. Тросы стоят ощутимых денег, а проблема остается.
Вторая по частоте ошибка — попытка настроить кулису регулировкой тросов. Если сухарь уже сломан или имеет трещину, никакая регулировка не даст четкого включения. Тросы будут двигаться, а связь с коробкой — отсутствовать.
Третья ошибка — смазывание пластикового сухаря густой смазкой, вроде Литола или солидола. Это запрещено делать категорически. Пластик, из которого сделан сухарь, под воздействием тяжелых минеральных масел и литиевых смазок разбухает и разрушается быстрее. Механизм кулисы должен работать на сухую или с минимальным количеством силиконовой смазки. Литол разрушает пластиковый сухарь за неделю, превращая его в кашеобразную массу.
Четвертая ошибка — попытка перетянуть гайки фиксации кулисы. Корпус механизма пластиковый, и избыточное усилие просто ломает посадочные места окончательно. Легче становится только на короткое время, после чего кулиса начинает болтаться еще сильнее.
Пятая ошибка — игнорирование состояния пыльников тросов. Если пыльник порван и грязь попала в механизм, сухарь изнашивается за несколько тысяч километров. Новый сухарь на грязной тяге умрет так же быстро, как старый.
Частые ошибки при диагностике и ремонте
- Диагностика без снятия кулисы. Проверить сухарь на глаз, не снимая механизма, невозможно. Люфт может быть в самом шарнире кулисы, а не в сухаре.
- Замена только сухаря без осмотра корпуса. Пластиковый корпус кулисы имеет свойство трескаться у основания. Установка нового сухаря в треснутый корпус не восстановит работу.
- Использование неоригинальных аналогов. Китайские сухари из жесткого полиамида не выдерживают нагрузок. Артикул оригинального ремкомплекта тяги кулисы Renault — 7700782231. Только этот номер гарантирует нормальную работу.
- Игнорирование регулировки тросов после замены. После установки нового сухаря необходимо провести процедуру адаптации кулисы, иначе деталь перекосится и сломается снова.
- Путаница с поломкой синхронизатора. На JR5 синхронизатор задней передачи конструктивно расположен отдельно. При его износе хруст появляется всегда, даже при спокойном включении. Если хруста нет, но передача просто не ловится — проблема в кулисе.
Пошаговая диагностика для новичка
Перед тем, как ехать в сервис, можно проверить механизм самостоятельно. Не нужно быть автоэлектриком или механиком. Достаточно следовать простой логике.
Заглушите двигатель. Откройте капот. Снимите корпус воздушного фильтра — он мешает доступу к кулисе. Попросите помощника покачать рычаг кулисы в салоне. В этот момент смотрите на пластиковый механизм, закрепленный на коробке передач. Если видно, что металлическая тяга ходит внутри пластикового корпуса с большим люфтом, а рычаг двигается, но трос остается неподвижным — сухарь разрушен.
Другой тест: отсоедините трос от кулисы на коробке вручную. Попробуйте рукой перевести шток коробки в положение задней передачи. Если зубья входят четко и без усилий, значит, коробка исправна. Проблема однозначно в кулисе.
Третий способ: проверьте люфт рычага в салоне. На выключенном двигателе включите третью передачу. Если рычаг болтается в нейтральное положение на пару сантиметров в стороны, это говорит о критическом износе сухаря. При нормальной работе люфт не превышает 2-3 миллиметров.
Правильный ремонт и предупреждение поломки
Замена сухаря — работа на 30-40 минут. Нужен новый сухарь (оригинальный артикул 7700782231 или качественный аналог), набор ключей и тонкая отвертка. Запрещено смазывать сухарь Литолом, любой другой густой смазкой или маслом. Допускается лишь протереть посадочное место чистой ветошью от грязи. Пластик должен работать на сухую.
Перед сборкой важно проверить целостность пластикового корпуса кулисы. Часто трещина идет по радиусу отверстия, куда вставляется сухарь. Если трещина есть, корпус меняют в сборе. Ремонт дешевле полной замены кулисы, но в запущенных случаях экономия не оправдана.
После замены детали нужно отрегулировать тросы. Для этого ослабляют винты фиксации тросов на кулисе, устанавливают рычаг в нейтральное положение, ставят коробку в нейтраль и затягивают винты. Процедура описана в любой инструкции по ремонту JR5. После настройки все передачи, включая заднюю, входят четко и мягко.
Чтобы избежать повторной поломки, достаточно следить за состоянием пыльников тросов. Если пыльник лопнул или слетел, его нужно заменить сразу. Песок, попавший в механизм, убьет новый сухарь за 10 тысяч километров. Также полезно раз в сезон проверять затяжку крепления кулисы к коробке: вибрации ослабляют гайки, что создает лишнюю нагрузку на пластик.
Резкие рывки рычага при холодной коробке зимой — еще одна причина преждевременных поломок. Масло в коробке густое, и усилие на сухарь возрастает вдвое. Лучше прогреть машину перед началом движения или включать заднюю передачу с двойным выжимом сцепления — это снижает ударную нагрузку.
Итоги: что в итоге ломается
Пластиковый сухарь кулисы — расходная деталь. Она не вечна, и ее износ не говорит о плохой коробке передач. Причины поломки сводятся к естественному старению пластика, загрязнению механизма, неправильной смазке и силовым нагрузкам от руки водителя. Самое главное — не путать эту поломку с неисправностями самой коробки передач.
Если задняя передача не включается, а остальные работают нормально, первым делом следует проверить кулису. Замена сухаря обходится в смешные деньги по сравнению с ремонтом или заменой коробки передач. Не нужно верить мастерам, которые предлагают сразу перебирать JR5 — сначала надо снять воздушный фильтр и заглянуть под кулису. Чаще всего проблема решается одной маленькой пластиковой деталью.
Соблюдение простых правил: отказ от густой смазки, своевременная замена пыльников, аккуратный стиль переключения и использование правильного оригинального артикула 7700782231 — гарантируют долгую жизнь механизму кулисы. Задняя передача будет включаться четко и без усилий еще много лет.
Таблица: Диагностика и ремонт неисправности кулисы МКПП Renault JR5 (износ сухаря)
Ниже представлены ключевые данные из статьи для диагностики и ремонта. Таблица содержит артикул детали, ее стоимость, характерные симптомы поломки, а также перечень типичных ошибок при ремонте с указанием критических последствий.
| Параметр / Действие | Описание / Значение / Артикул | Примечания / Последствия ошибки |
|---|---|---|
| Артикул оригинального ремкомплекта тяги кулисы | 7700782231 | Только этот номер гарантирует нормальную работу. Китайские аналоги из жесткого полиамида не выдерживают нагрузок. |
| Критический люфт рычага КПП (диагностика) | Более 2-3 миллиметров | При нормальной работе люфт не превышает 2-3 мм. Если рычаг болтается на пару сантиметров — износ сухаря критический. |
| Типичные симптомы неисправности сухаря | Задняя не включается / включается с хрустом; рычаг болтается; люфт; передние передачи работают четко. | В 80% случаев виноват сухарь, а не коробка передач. |
| Запрещенная смазка (категорически) | Литол, солидол, любые густые минеральные масла и литиевые смазки. | Литол разрушает пластиковый сухарь за неделю, превращая его в кашеобразную массу. Пластик должен работать на сухую. |
| Допустимая смазка | Силиконовая смазка (минимальное количество) или работа на сухую. | Допускается лишь протереть посадочное место чистой ветошью от грязи. |
| Типичная ошибка гаражного ремонта №1 | Замена тросов переключения при живом сухаре. | Тросы стоят ощутимых денег, а проблема остается. |
| Типичная ошибка гаражного ремонта №2 | Попытка настроить кулису регулировкой тросов при сломанном сухаре. | Никакая регулировка не даст четкого включения, так как связь с коробкой отсутствует. |
| Типичная ошибка гаражного ремонта №3 | Перетягивание гаек фиксации кулисы. | Корпус механизма пластиковый. Избыточное усилие ломает посадочные места окончательно. |
| Типичная ошибка гаражного ремонта №4 | Игнорирование состояния пыльников тросов. | Если пыльник порван, новый сухарь на грязной тяге выходит из строя за несколько тысяч километров. |
| Ориентировочное время замены сухаря | 30-40 минут | Требуется новый сухарь (арт. 7700782231), набор ключей и тонкая отвертка. |
Частые вопросы по теме (FAQ)
Почему задняя передача не включается, хотя передние работают идеально?
В 80% случаев это связано с износом пластикового сухаря в механизме кулисы, а не с поломкой коробки передач. Сухарь соединяет кулису с тягой выбора передач. Когда он изнашивается или лопается, связь между рычагом и коробкой теряется. Передние передачи (1-2-3-4-5) при этом могут работать нормально, так как их привод менее критичен к люфтам. Проверить коробку можно, вручную переведя шток коробки в положение задней передачи — если зубья входят четко, проблема именно в кулисе.
Какой артикул оригинального сухаря и сколько стоит его замена?
Оригинальный ремкомплект тяги кулисы имеет артикул 7700782231. Только этот номер гарантирует нормальную работу, так как китайские аналоги из жесткого полиамида не выдерживают нагрузок. Сама замена сухаря занимает 30-40 минут и не требует дорогих инструментов (набор ключей и тонкая отвертка). Ремонт обходится в «смешные деньги» по сравнению с ремонтом или заменой коробки передач.
Правда ли, что смазка сухаря Литолом или другой смазкой запрещена?
Да, это категорически запрещено. Литол разрушает пластиковый сухарь за неделю, превращая его в кашеобразную массу. Тяжелые минеральные масла и литиевые смазки вызывают разбухание и ускоренное разрушение пластика. Механизм кулисы должен работать на сухую, допускается лишь протереть посадочное место чистой ветошью от грязи. Допустимо использование минимального количества силиконовой смазки.
Почему после регулировки тросов или их замены проблема с задней передачей не исчезла?
Это типичная «гаражная» ошибка. Если сухарь уже сломан или имеет трещину, никакая регулировка или замена тросов не даст четкого включения задней передачи. Тросы будут двигаться, но связь с коробкой будет отсутствовать. Перед регулировкой или заменой тросов всегда необходимо проверить состояние сухаря и его посадочного места. После установки нового сухаря обязательно проведите процедуру адаптации кулисы, иначе деталь перекосится и сломается снова.
Как быстро может сломаться новый сухарь, и как этого избежать?
Новый сухарь на грязной тяге погибнет за 10 тысяч километров. Чтобы избежать повторной поломки, необходимо следить за состоянием пыльников тросов. Если пыльник лопнул или слетел, его нужно заменить сразу — песок и грязь, попавшие в механизм, работают как наждак. Также проверяйте целостность пластикового корпуса кулисы (часто трескается у основания), так как установка нового сухаря в треснутый корпус не восстановит работу. Зимой дайте машине прогреться, чтобы густое масло не создавало ударной нагрузки на сухарь.
