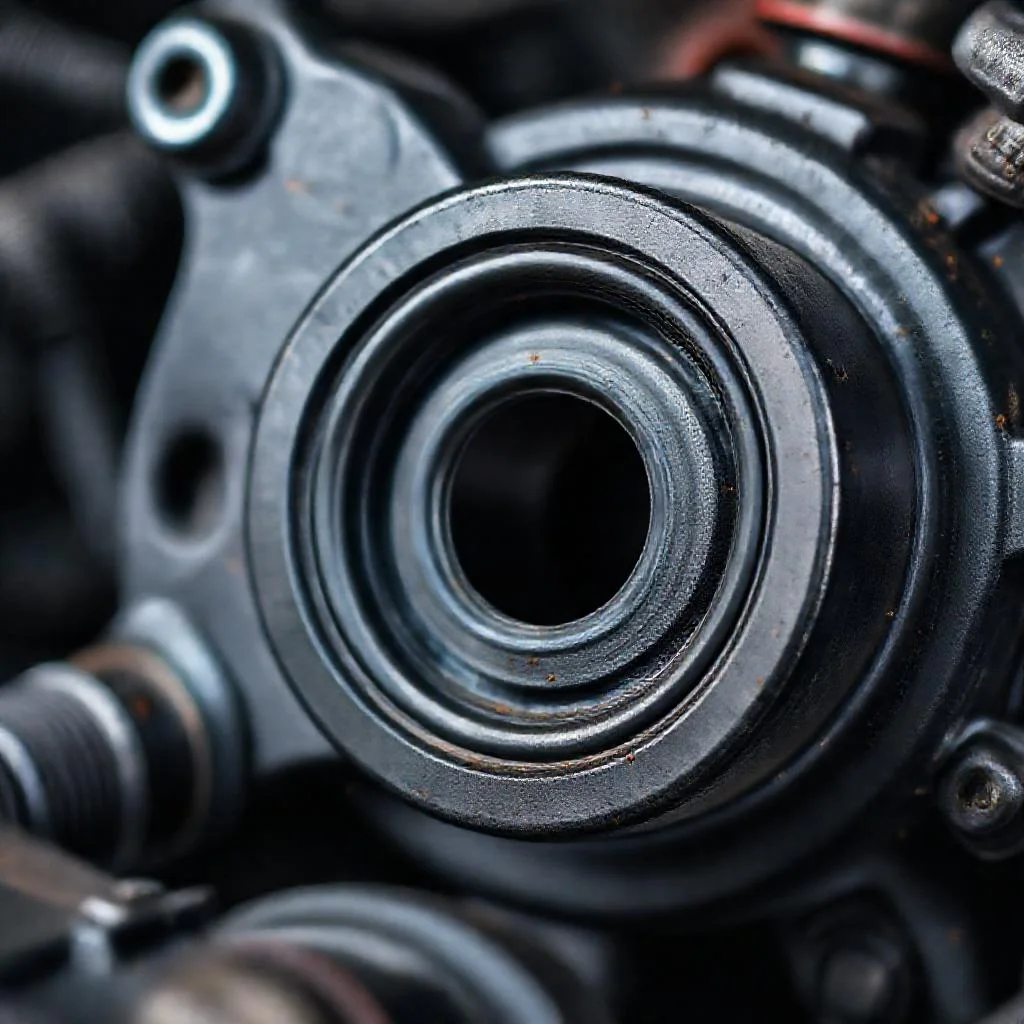

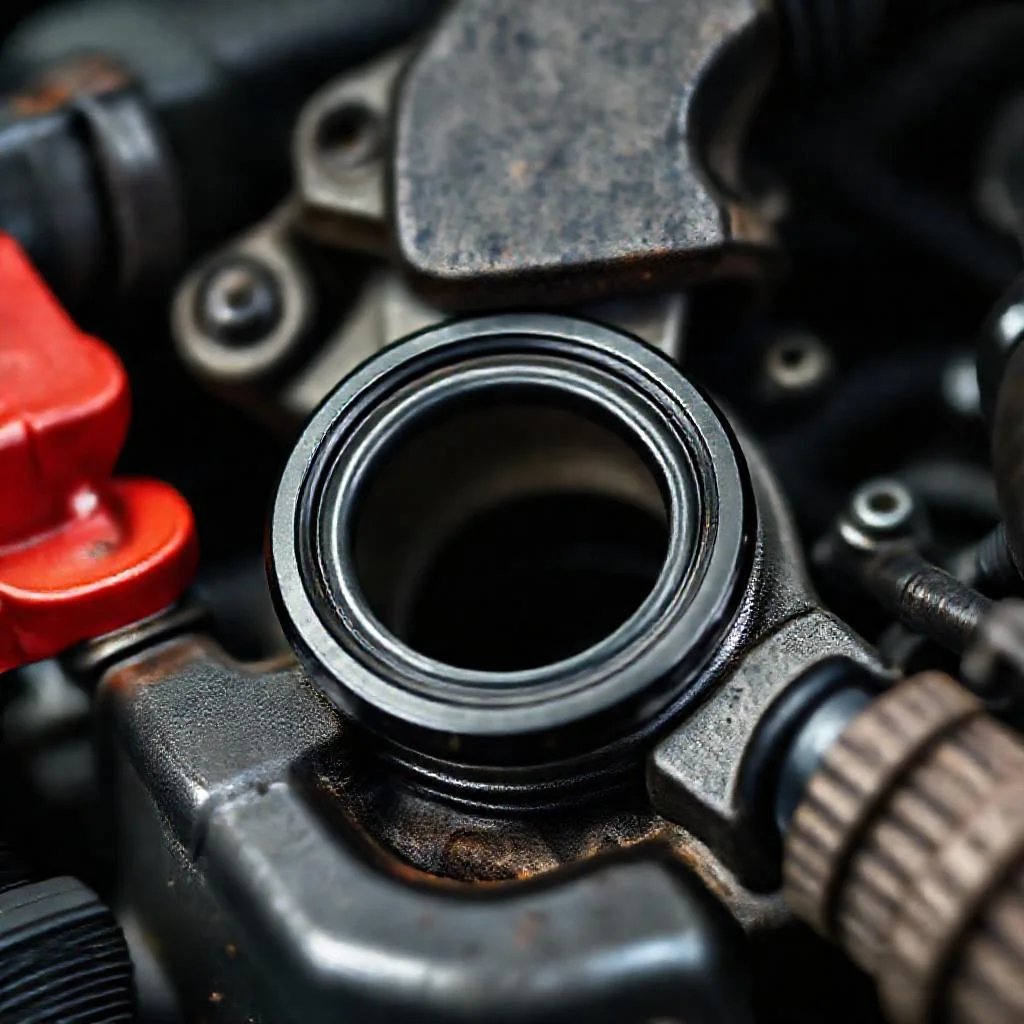

В мире автомобиля есть детали, о которых не пишут в новостях, но без которых машина превращается в груду бесполезного металла. Одна из таких деталей — манжета уплотнительного кольца поршня суппорта. Это не просто резиновое колечко, а ключевой элемент гидравлической системы тормозов. Понимание её работы помогает вовремя заметить неисправность и избежать серьёзного ремонта.
Представь себе шприц. Когда врач нажимает на поршень, жидкость выдавливается через иглу. В тормозном суппорте принцип тот же, но с двумя важными отличиями. Во-первых, жидкость не вытекает наружу, а давит на поршень. Во-вторых, поршень должен не только выдвинуться, чтобы прижать колодки к диску, но и вернуться обратно, когда педаль отпущена. Вот здесь и вступает в игру манжета.
Каждый раз, когда водитель нажимает на педаль тормоза, давление жидкости в магистрали резко возрастает (до 100-120 атмосфер и выше). Жидкость давит на торец поршня, и тот начинает двигаться к тормозному диску. Если бы не было манжеты, вся эта мощь ушла бы на то, чтобы выдавить жидкость через зазор между поршнем и цилиндром. Уплотнительное кольцо принимает удар на себя: оно плотно обхватывает поршень, не давая жидкости пройти дальше. Без этой маленькой детали усилие на педали упало бы до нуля, а тормоза перестали бы работать.
Но самое интересное происходит в момент, когда водитель отпускает педаль. Давление падает, и поршень должен вернуться в исходное положение. Как он это делает? Тут нет возвратной пружины в классическом понимании. За возврат отвечает та же самая манжета благодаря своей эластичности. Когда поршень выдвигается, он деформирует резиновое кольцо, скручивая его или сдвигая край. Как только давление исчезает, резина, стремящаяся вернуться к своей первоначальной геометрии, толкает поршень обратно. Это называется эффектом упругой деформации. Именно этот механизм обеспечивает минимальный зазор между колодкой и диском (обычно 0,1-0,2 мм). Если бы не манжета, колодки постоянно тёрлись бы о диск, перегревая тормозную систему и уничтожая топливо.
Чтобы лучше понять, как работает суппорт, полезно сравнить его с двигателем внутреннего сгорания. В цилиндре двигателя поршень тоже движется, и там тоже есть уплотнительные кольца — маслосъёмные и компрессионные. Но задачи разные. В моторе кольца нужны для герметизации камеры сгорания и контроля масла. В суппорте задача проще: не пропустить тормозную жидкость и обеспечить возврат поршня. Однако цена ошибки здесь выше: отказ тормозного цилиндра ведёт к аварии мгновенно, тогда как поломка поршневой группы двигателя проявится постепенным падением компрессии.
Теперь о материалах и износе. Манжеты делают из специальных сортов резины — EPDM (этилен-пропиленовый каучук) или силикона. Эти материалы устойчивы к воздействию тормозной жидкости DOT 3, DOT 4 или DOT 5.1. Тормозная жидкость агрессивна: она гидрофильна (впитывает воду) и может испортить обычную резину. Именно поэтому ни в коем случае нельзя лить в бачок масло или «чудо-присадки» — они разъедают манжеты за считанные километры.
Срок жизни манжеты напрямую зависит от состояния тормозной жидкости и температуры. Регламент производителей (например, VAG, Toyota, BMW) предписывает менять тормозную жидкость каждые 2 года или 40 000 км. Если этого не делать, жидкость насыщается влагой, её температура кипения падает (с 260°C до 150°C и ниже). При интенсивном торможении жидкость закипает, образуются пузырьки пара. Пар, в отличие от жидкости, сжимаем. Педаль проваливается, усилие на колодки падает. Но это ещё полбеды. Вода в жидкости вызывает коррозию зеркала цилиндра. Ржавчина, как наждачная бумага, быстро съедает рабочую кромку манжеты.
Ещё один враг — грязь и износ пыльника. Пыльник — это резиновый колпачок, который надевается на поршень снаружи. Его задача — не дать песку, соли и воде проникнуть внутрь суппорта. Если пыльник порвался, абразивные частицы врезаются в резину манжеты. Результат — микротрещины, по которым начинает сочиться жидкость. Первый симптом: машина «уплывает» в сторону при торможении, потому что один суппорт работает хуже другого. Второй симптом: снижение уровня жидкости в бачке без видимых потёков на шлангах.
Понимание работы манжеты помогает объяснить, почему после замены колодок иногда нужно «утапливать» поршень. Конструкция суппорта такова, что при износе колодок поршень выдвигается всё дальше, манжета скручивается сильнее. Когда водитель ставит новые, толстые колодки, поршень оказывается выдвинут слишком далеко. Его приходится вдавливать обратно специальным инструментом или мощным зажимом. При этом манжета переходит в положение, соответствующее новой толщине колодок. Если вдавливать поршень без инструмента, можно повредить уплотнение или перекосить поршень.
Для гаражного мастера диагностика манжеты не представляет сложности. Достаточно снять колесо и осмотреть суппорт. Потёки мокрой, маслянистой жидкости на поршне или на внутренней стороне шины — явный признак потери герметичности. На начальной стадии, когда грязь только начала разрушать резину, может наблюдаться «хлюпанье» при нажатии на педаль. Ещё один тест: приподнять машину домкратом и попытаться рукой провернуть поднятое колесо. Если оно вращается с заметным усилием, а не свободно, значит, поршень не вернулся полностью из-за «киснущей» манжеты.
В некоторых моделях автомобилей (например, Ford Focus 2 или VW Passat B5) суппорта имеют специальные смазки для направляющих. Важно не путать смазку направляющих со смазкой для поршня. Саму манжету и внутренность цилиндра смазывают только чистой тормозной жидкостью или специальным ремкомплектом. Обычная графитовая смазка или литол-24 растворят резину и приведут к отказу тормозов. Стандартный ремкомплект включает новую манжету, новый пыльник и, иногда, поршень. При замене нужно строго соблюдать чистоту: даже волос с руки, попавший на зеркало цилиндра, может стать причиной течи.
Принцип возврата поршня за счёт упругой деформации резины лежит в основе почти всех современных дисковых тормозов. Это решение было разработано ещё в середине XX века и оказалось настолько надёжным, что инженеры не стали его менять, несмотря на появление сложных электронных систем ABS и ESP. Механика здесь проста и предсказуема, что критически важно для безопасности. Любая электроника может выйти из строя, но физика эластомера работает безотказно, пока не нарушены условия эксплуатации.
Подводя итог, можно сказать: манжета уплотнительного кольца поршня суппорта — это незаметный, но жизненно важный страж тормозной системы. Она отвечает за герметичность, дозирование зазора колодки и возврат поршня. Игнорирование этой детали, её износ или неправильная установка ведут к плавной потере эффективности торможения. Единственное, что требуется от водителя — вовремя менять тормозную жидкость и проверять целостность пыльников при каждом сезонном осмотре. Машина за это скажет «спасибо» звонким, послушным тормозом и отсутствием сюрпризов на мокрой дороге.
Таблица: Ключевые параметры и эксплуатационные данные манжеты уплотнительного кольца поршня суппорта
В таблице ниже приведены основные технические характеристики, материалы изготовления, регламентные сроки обслуживания, диагностические признаки износа и физические параметры работы манжеты уплотнительного кольца поршня суппорта. Все данные строго соответствуют тексту статьи.
| Параметр / Характеристика | Значение / Описание | Примечание (из текста статьи) |
|---|---|---|
| Основная функция | Герметизация гидравлической системы тормозов и обеспечение возврата поршня за счет упругой деформации | Ключевой элемент гидравлической системы |
| Рабочее давление в магистрали | 100-120 атмосфер и выше | При нажатии на педаль тормоза |
| Зазор между колодкой и диском (норма) | 0,1-0,2 мм | Обеспечивается за счет упругости манжеты |
| Материалы изготовления манжет | EPDM (этилен-пропиленовый каучук) или силикон | Устойчивы к тормозной жидкости DOT 3, DOT 4, DOT 5.1 |
| Регламент замены тормозной жидкости (рекомендации VAG, Toyota, BMW) | Каждые 2 года или 40 000 км | Нарушение регламента ведет к падению температуры кипения жидкости и коррозии |
| Температура кипения свежей тормозной жидкости | 260°C | — |
| Температура кипения тормозной жидкости, насыщенной влагой | 150°C и ниже | Снижается из-за гигроскопичности жидкости |
| Визуальный признак износа (потеря герметичности) | Потёки мокрой, маслянистой жидкости на поршне или внутренней стороне шины | Диагностируется при снятом колесе |
| Функциональный признак неисправности | Машина «уплывает» в сторону при торможении; снижение уровня жидкости в бачке без внешних потёков на шлангах | Один суппорт работает хуже другого |
| Диагностический тест «закисания» манжеты | Вращение поднятого колеса рукой — оно вращается не свободно, а с заметным усилием | Признак того, что поршень не вернулся полностью |
| Разрешенные смазочные материалы для манжеты и внутренности цилиндра | Только чистая тормозная жидкость или специальный ремкомплект | Запрещено использовать литол-24, графитовую смазку — они растворят резину |
| Состав стандартного ремкомплекта суппорта | Новая манжета, новый пыльник, иногда поршень | — |
| Условие повреждения манжеты при вдавливании поршня | Повреждение или перекос поршня при вдавливании без специального инструмента | При замене колодок |
Частые вопросы по теме (FAQ)
Что произойдёт с автомобилем, если манжета уплотнительного кольца поршня суппорта потеряет герметичность?
Усилие на педали тормоза упадёт практически до нуля, и тормоза перестанут работать. В критической ситуации это мгновенно ведёт к аварии, так как эффективность торможения пропадает. Первыми симптомами потери герметичности являются потёки мокрой, маслянистой жидкости на поршне или на внутренней стороне шины, а также «хлюпанье» при нажатии на педаль.
Как манжета возвращает поршень суппорта в исходное положение после отпускания педали тормоза?
За возврат поршня отвечает сама манжета благодаря эффекту упругой деформации. Когда водитель жмёт на тормоз, поршень выдвигается и деформирует резиновое кольцо (скручивая или сдвигая его край). Как только давление в системе падает, резина стремится вернуться к своей первоначальной геометрии и толкает поршень обратно, обеспечивая минимальный зазор между колодкой и диском (около 0,1-0,2 мм). Возвратной пружины в классическом понимании в этом механизме нет.
Почему нужно строго соблюдать регламент замены тормозной жидкости (каждые 2 года или 40 000 км)?
Со временем тормозная жидкость насыщается влагой, что приводит к двум негативным последствиям. Во-первых, резко падает её температура кипения (с 260°C до 150°C и ниже), из-за чего при интенсивном торможении жидкость закипает, педаль проваливается, и усилие на колодки падает. Во-вторых, вода в жидкости вызывает коррозию зеркала цилиндра, и ржавчина, как наждачная бумага, быстро разрушает рабочую кромку манжеты, вызывая течь.
Почему при замене колодок часто требуется вдавливать поршень суппорта обратно, и чем это может грозить без специального инструмента?
При износе колодок поршень выдвигается всё дальше, и манжета скручивается сильнее. Когда мы ставим новые толстые колодки, поршень оказывается выдвинут слишком далеко, и его необходимо вдавить обратно, чтобы манжета заняла положение, соответствующее новой толщине колодок. Если делать это без специального инструмента (мощного зажима), можно повредить уплотнение или перекосить поршень.
Почему при ремонте суппорта запрещено использовать обычную графитовую смазку или литол-24 для смазки поршня и манжеты?
Манжеты изготавливают из EPDM (этилен-пропиленового каучука) или силикона, которые устойчивы к воздействию тормозной жидкости DOT 3, DOT 4 или DOT 5.1, но агрессивны к обычной резине. Графитовая смазка и литол-24 растворят резину манжеты за считанные километры. Саму манжету и внутренность цилиндра смазывают только чистой тормозной жидкостью или специальным ремкомплектом.
