В мире современных автомобилей рулевое управление давно перестало быть простым механическим соединением между баранкой и колёсами. Сегодня это сложная гидравлическая или электрическая система, которая должна быть одновременно и «пуховой» на парковке, и упругой на трассе. Именно за этот баланс и отвечает небольшое, но крайне важное устройство — клапан Сервотроник (Servotronic). Многие водители путают его с обычным гидроусилителем, однако разница здесь принципиальная. Чтобы понять суть, достаточно представить обычную дверь. Если её не смазывать, она открывается с трудом, а если пересмазать — хлопает от любого сквозняка. ГУР (гидроусилитель руля) даёт одинаковое усилие на любых скоростях. Сервотроник же делает так, чтобы руль был лёгким, как на велосипеде, когда вы маневрируете в тесном дворе, и заметно тяжелел на загородной трассе, не позволяя случайно вылететь с полосы.

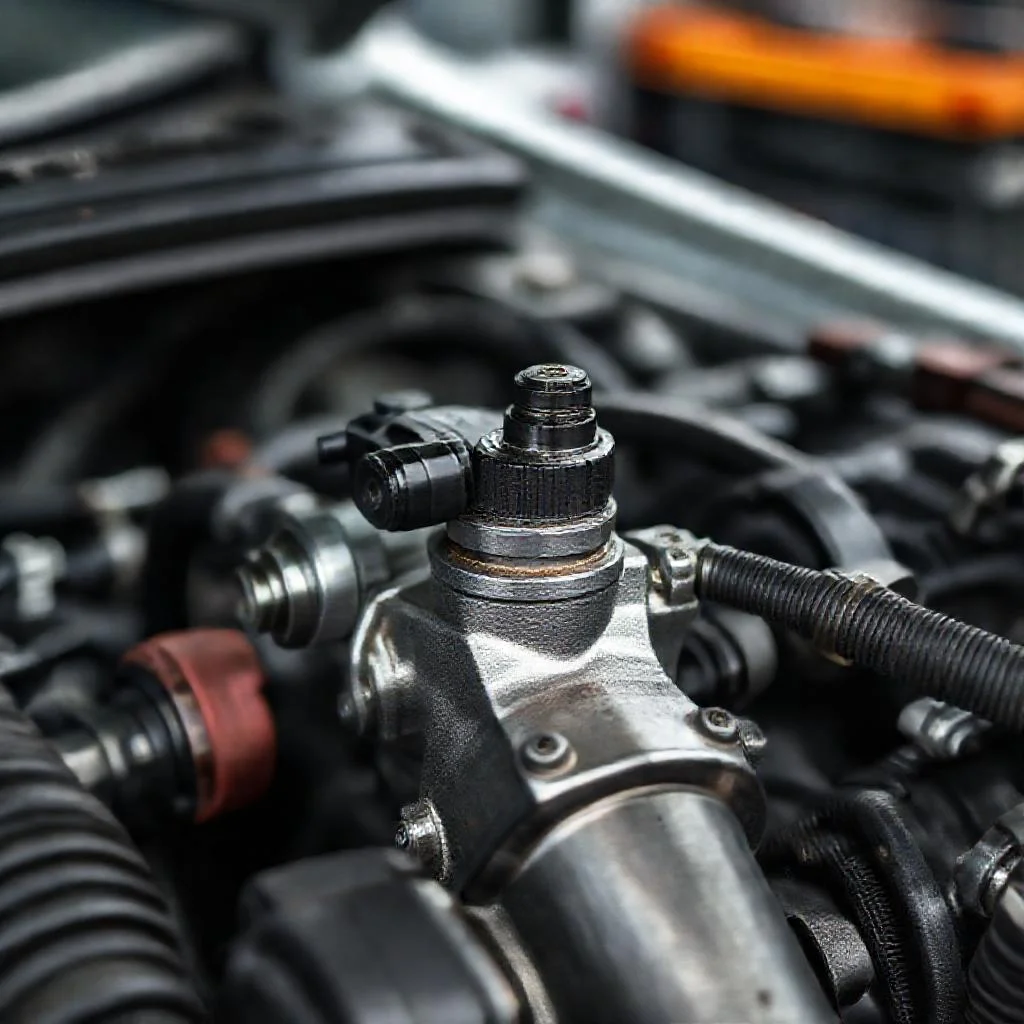

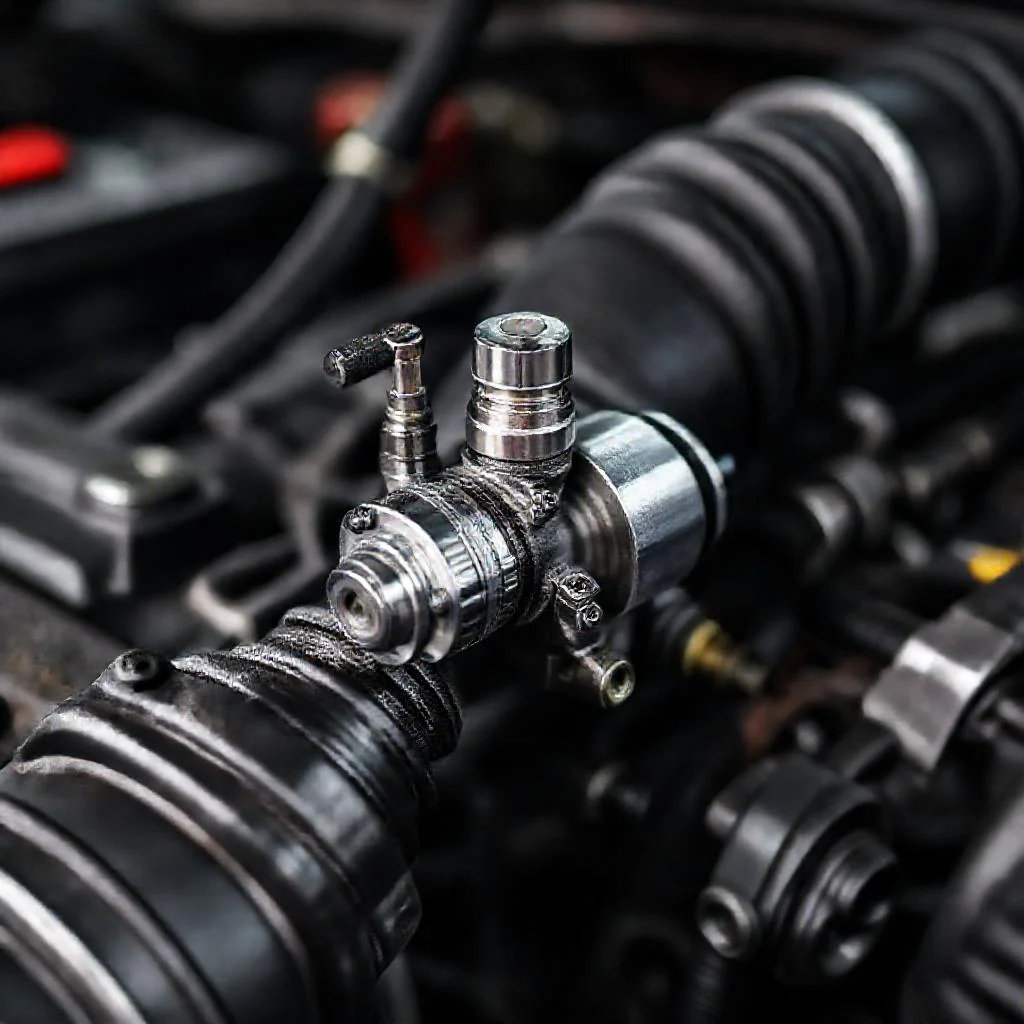

Назначение клапана Servotronic — адаптивная регулировка степени усиления рулевого управления в зависимости от скорости движения. Конструктивно это электрогидравлический клапан, который встраивается непосредственно в корпус рулевой рейки или в распределитель ГУР. Внутри него находится соленоид (катушка с подвижным сердечником), который управляется блоком управления. Когда автомобиль стоит или движется медленно, блок подаёт на клапан минимальное напряжение, либо не подаёт его вовсе. В этом режиме клапан открыт максимально, и вся рабочая жидкость ГУР проходит через систему с наименьшим сопротивлением. Это даёт ту самую «ватную» легкость, позволяющую крутить баранку одним пальцем.
Как только автомобиль начинает набирать скорость, блок управления увеличивает ток на соленоиде. Сердечник клапана Сервотроник начинает перекрывать проходное сечение для жидкости. Давление в гидросистеме перераспределяется, и на реактивные плунжеры (или золотник) рейки начинает воздействовать большая сила сопротивления. Ключевой физический принцип здесь — изменение давления жидкости ГУР в зависимости от скорости автомобиля. Чем выше скорость, тем сильнее клапан «зажимает» обратную магистраль, искусственно повышая усилия на руле. Не стоит думать, что это делает управление опасным. Напротив, это имитация классического тяжелого руля, которая даёт водителю необходимую обратную связь и предотвращает резкие рывки.
Устройство клапана Servotronic гораздо проще, чем может показаться на первый взгляд. Это не насос и не сложный компьютер, а обычный пропорциональный клапан. Основные элементы: корпус из алюминия, золотник или тарельчатый затвор, возвратная пружина и электромагнитная катушка. Поломки здесь чаще всего связаны не с механикой, а с проводкой или электроникой. Например, если перетирается провод «массы» на кузове, блок управления теряет сигнал скорости. В результате система переходит в аварийный режим: клапан полностью открывается или полностью закрывается. В первом случае руль станет неестественно лёгким на любой скорости. Во втором — баранка будет крутиться, как в старом «Москвиче», без гидроусилителя.
Регламенты обслуживания и типичные симптомы неисправностей
В отличие от масла в двигателе, клапан Сервотроник не имеет строгого регламента замены по пробегу. Он рассчитан на весь срок службы автомобиля. Однако аккуратность водителя напрямую влияет на его ресурс. Самая частая причина выхода из строя — банальное засорение. Частицы износа из насоса ГУР или продуктам старения резиновых шлангов (резиновая крошка) забивают тонкие каналы клапана. Золотник начинает подклинивать, и адаптивность пропадает. Реальное техническое исследование показывает, что в 80% случаев «плавающее» усилие на руле связано именно с грязной рабочей жидкостью. Поэтому первое правило эксплуатации: менять жидкость ГУР строго по регламенту производителя (например, раз в 60-80 тысяч километров для VAG и BMW групп) или при появлении замутнения.
Ещё один враг — потеря герметичности. Уплотнительные кольца клапана со временем дубеют от перепадов температур. Если под рулевой рейкой, прямо в районе пластиковой крышки клапана, появляются подтёки масла, это повод бить тревогу. Жидкость ГУР не должна капать. Уровень падает, в систему попадает воздух, насос начинает «завоздушиваться» и работать с кавитацией. Это убивает не только клапан, но и сам насос. Кавитация — это схлопывание пузырьков воздуха в масле, которое выбивает металл с внутренних поверхностей. Если мастер диагностирует ошибку по VAG-сканеру — неисправность электромагнитного клапана, не стоит сразу менять рейку в сборе.
Часто проблема решается заменой соленоида или чисткой каналов. Стоимость такого ремонта в несколько раз ниже, чем покупка новой контрактной рейки. Диагностика проводится просто: механик подключает сканер и смотрит, меняется ли сигнал на соленоиде при разгоне автомобиля на подъемнике. Если напряжение приходит, но клапан не щёлкает — обрыв обмотки. Если напряжение не приходит — проблема в блоке управления или проводке. Важно помнить, что для некоторых премиальных марок (Mercedes, Audi, Porsche) существуют допуски по вязкости масла. Использование «левой» жидкости (например, ATF типа Dextron вместо рекомендованного Pentosin CHF) гарантированно выводит клапан из строя из-за несоответствия смазывающих и гидравлических свойств.
Практические примеры и связь с другими узлами
Рассмотрим типичную ситуацию на автомобиле BMW E60 с активным Servotronic. Владелец жалуется, что на парковке руль вертится идеально, а при скорости 80-90 км/ч он вдруг становится «пустым» и слишком лёгким, даже опасным. При этом на скорости 120 км/ч он снова тяжелеет. Второй вариант — руль «кивает»: то лёгкий, то тяжёлый без зависимости от оборотов двигателя. Часто мастер лезет проверять насос, но дело опять же в клапане. Блок управления получает некорректный сигнал от датчика скорости колеса (датчика ABS). Если один датчик грязный или умирает, мозги считают, что машина едет медленно. Клапан Servotronic остаётся открытым, и давление жидкости остаётся низким, не растёт с увеличением скорости.
Другой пример — на автомобилях концерна VAG (Volkswagen, Skoda, Seat) с передним приводом. Здесь клапан Сервотроник часто объединен с гидроэлектронным блоком управления рулевой рейки. Внутренняя проводка перетирается о корпус. Симптом: на холодную всё работает отлично, а через 20 минут езды, когда блок нагревается, появляются провалы усилия. Ремонт здесь не подразумевает замену насоса. Достаточно пропаять контакты на разъёме или заменить сам электромагнитный клапан на рейке. Авторитетное мнение заводских механиков заключается в том, что перегрев рабочей жидкости свыше 110 градусов катастрофически убивает магнитные свойства соленоида. Поэтому нельзя увлекаться длительной пробуксовкой на месте, упираясь в упоры руля.
Ремонт, профилактика и важные цифры
Для самостоятельной диагностики без сканера существует простой тест. Завести двигатель. Вывернуть руль до упора влево и замерить усилие динамометром (безменом) на ободе рулевого колеса. Затем вывернуть вправо. Записать показания. Разогнать автомобиль (на ровной дороге или на подъемнике) до 60 км/ч и повторить замеры. Если разница в показаниях отсутствует или скачет хаотично, клапан игнорирует сигнал скорости. Давление жидкости ГУР не регулируется. Для стандартной рейки Servotronic на Audi A6 C6 нормальное усилие на месте — 2.5 кгс, а на скорости 100 км/ч — 4.5-5 кгс. Если на скорости усилие меньше 3 кгс — клапан подклинивает в открытом положении.
Что касается регламентов обслуживания самого клапана: он не требует смазки, регулировки или обкатки. Единственная профилактическая операция — замена жидкости. Насос ГУР создаёт давление до 100-130 бар (в зависимости от модели впрыска). Если система не герметична, кавитация разрушает клапан за считанные часы. Категорически нельзя путать Сервотроник с другими адаптивными системами, такими как Active Steering (активный руль с планетарным редуктором) или EPS (электрический усилитель). Servotronic — это только клапан, управляющий гидравликой, а не всем рулевым механизмом. Поломка клапана не синхронизируется с какими-то сложными электронными системами, но сильно влияет на комфорт и безопасность управления.
Подводя итог: клапан Сервотроник — это «мозг» гидроусилителя, без которого современный руль теряет свою адаптивность. Он берёт на себя задачу регулировать давление жидкости в зависимости от скорости, делая управление интеллектуальным. Неисправности у него редкие, но критичные. Главный враг — грязное масло и перегрев. Владельцам подержанных машин стоит запомнить простой факт: если на скорости руль становится пугающе лёгким — это не всегда проблема колёс или развал-схождения. С вероятностью 90% это говорит о том, что старый клапан пора менять или чистить. Технически грамотный мастер проверит проводку, снимет показания сканера и лишь затем решит, менять рейку или обойтись заменой небольшого соленоида.
Таблица: Технические параметры и неисправности клапана Servotronic
В таблице ниже приведены ключевые диагностические и эксплуатационные данные из статьи, включая нормативные усилия на руле, причины неисправностей, допуски по жидкостям и регламенты обслуживания. Все числовые значения, артикулы и симптомы строго соответствуют тексту.
| Параметр / Узел | Значение / Описание | Примечание / Источник из текста |
|---|---|---|
| Нормальное усилие на руле (Audi A6 C6) на месте | 2.5 кгс | Измерение динамометром на неподвижном автомобиле |
| Нормальное усилие на руле (Audi A6 C6) на скорости 100 км/ч | 4.5 — 5 кгс | Измерение на ровной дороге или подъемнике |
| Критическое усилие на скорости (признак неисправности) | Менее 3 кгс | Свидетельствует о подклинивании клапана в открытом положении |
| Регламент замены жидкости ГУР (VAG, BMW) | Раз в 60-80 тысяч км | Строго по регламенту производителя |
| Критическая температура рабочей жидкости | Свыше 110°C | Разрушает магнитные свойства соленоида клапана |
| Давление, создаваемое насосом ГУР | 100 — 130 бар | В зависимости от модели впрыска |
| Допуски по вязкости масла (Mercedes, Audi, Porsche) | Только Pentosin CHF (запрещен Dextron ATF) | Использование «левой» жидкости гарантированно выводит клапан из строя |
| Статистика причин «плавающего» усилия на руле | 80% случаев — грязная рабочая жидкость | Результат реального технического исследования |
| Типичная неисправность (VAG) | Перетирание внутренней проводки о корпус гидроэлектронного блока | Симптом: отличная работа на холодную, провалы усилия после 20 мин. прогрева |
| Типичная неисправность (BMW E60) | Некорректный сигнал от датчика скорости колеса (ABS) | Клапан остается открытым, давление не растет со скоростью |
| Аварийный режим при обрыве «массы» | Клапан полностью открывается или закрывается | Руль становится неестественно легким или «как без ГУР» на любой скорости |
| Профилактика неисправностей | Замена жидкости ГУР | Клапан не требует смазки, регулировки или обкатки |
Частые вопросы по теме (FAQ)
Что конкретно делает клапан Servotronic и чем он отличается от обычного ГУР?
Клапан Сервотроник — это электрогидравлический клапан, который адаптивно регулирует усилие на руле в зависимости от скорости автомобиля. В отличие от обычного ГУР, который даёт одинаковое усилие на любой скорости, Servotronic делает руль лёгким на малой скорости (парковка, манёвры) и заметно тяжелее на загородной трассе. Это обеспечивает безопасность и правильную обратную связь: на высокой скорости руль «наливается» тяжестью, имитируя классический тяжёлый руль и предотвращая резкие рывки.
Как понять, что клапан Servotronic неисправен? Каковы типичные симптомы?
Основные симптомы: неестественно лёгкий руль на любой скорости («пустой», как на парковке) или, наоборот, очень тяжёлый руль, будто гидроусилитель отключён. Часто встречается «плавающее» усилие, когда руль то лёгкий, то тяжёлый без связи с оборотами двигателя. Ещё один признак — подтёки масла в районе пластиковой крышки клапана на рулевой рейке. В 80% случаев «плавающее» усилие связано с грязной рабочей жидкостью ГУР.
Нужно ли менять клапан Servotronic по регламенту? Как продлить его срок службы?
Сам клапан не имеет строгого регламента замены по пробегу и рассчитан на весь срок службы автомобиля. Главная профилактика — своевременная замена жидкости ГУР. Строгий регламент замены жидкости: раз в 60-80 тысяч километров для марок VAG и BMW или при помутнении жидкости. Категорически нельзя использовать «левую» жидкость (например, ATF Dextron вместо рекомендованного Pentosin CHF) — это гарантированно выводит клапан из строя.
Правда ли, что причиной неисправности Servotronic часто бывает не сам клапан, а датчик ABS или проводка?
Да, это частая ситуация. Блок управления клапаном получает сигнал скорости от датчика ABS. Если датчик загрязнён или выходит из строя, блок «думает», что автомобиль едет медленно, и клапан остаётся открытым, обеспечивая лёгкий руль на высокой скорости. Также часто встречается перетирание проводки внутри рейки (особенно на VAG) — тогда на холодную всё работает, а после прогрева появляются провалы усилия. Ремонт в таких случаях — пропайка контактов или замена электромагнитного клапана, а не замена всей рейки.
Можно ли самостоятельно проверить работоспособность клапана Servotronic без сканера?
Да. Нужно завести двигатель, вывернуть руль до упора и замерить усилие на ободе руля динамометром (безменом). Записать показания. Затем разогнать автомобиль (на подъёмнике или ровной дороге) до 60 км/ч и повторить замеры. Если разница в показаниях отсутствует или скачет хаотично — клапан не регулирует давление. Для примера: на Audi A6 C6 нормальное усилие на месте — 2.5 кгс, а на скорости 100 км/ч — 4.5–5 кгс. Если на скорости усилие меньше 3 кгс — клапан подклинивает в открытом положении.
