Диагностический разъем OBD-II — это единственное окно в электронный мозг современного автомобиля. Через него считываются коды неисправностей, анализируются параметры работы двигателя, трансмиссии и других систем. Понимание распиновки этого разъема превращает абстрактную диагностику в осмысленную работу с сигналами.
Стандарт OBD-II был введен в США с 1996 года, а в Европе постепенно стал обязательным для бензиновых машин с 2001 года и для дизельных с 2004. Суть стандарта — унификация. Независимо от марки автомобиля, разъем имеет одинаковую геометрию и общую логику распределения контактов. Это позволяет использовать один сканер для Toyota, BMW или Renault.

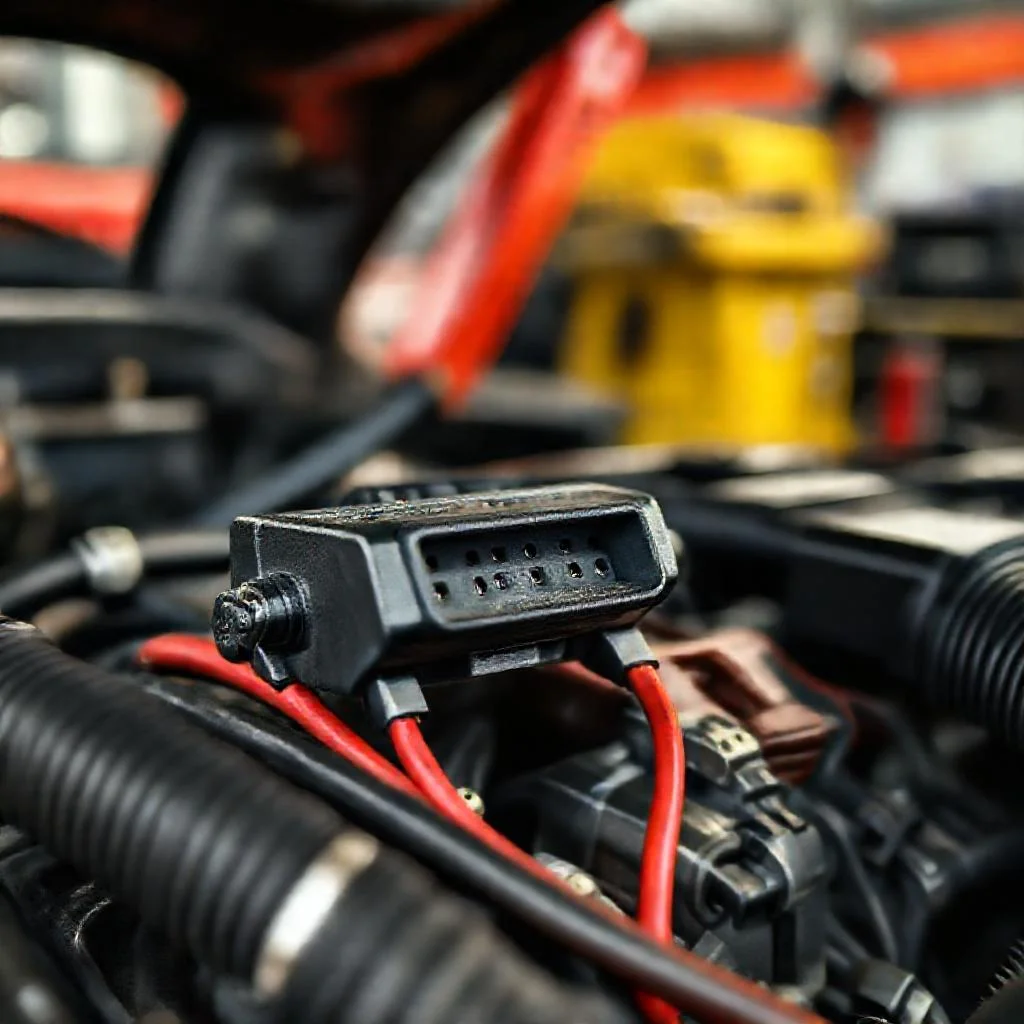

Разъем представляет собой трапециевидную колодку на 16 контактов. Контакты расположены в два ряда. Верхний ряд — нечетные номера с 1 по 9. Нижний ряд — четные номера с 10 по 16. Счет идет слева направо, если смотреть на разъем со стороны контактов. Защелка разъема всегда находится сверху.
Назначение каждого контакта строго регламентировано стандартами SAE J1962 и ISO 15031. Однако производители автомобилей часто используют свободные пины под свои задачи. Это нормальная практика, но она требует знания специфики конкретной марки.
Контакты 4 и 5 — это два разных провода массы. Контакт 4 подключается непосредственно к кузову автомобиля (масса шасси). Контакт 5 идет на сигнальную землю электронного блока управления (ЭБУ). Оба провода соединяются внутри блока управления, но на разъем выведены раздельно. Такая схема исключает помехи от мощных потребителей, например, стартера или вентилятора охлаждения. Если бы масса была одна, токи от работы вентилятора наводили бы помехи на слабые сигналы датчиков.
Контакт 16 — это постоянный плюс бортовой сети. Напряжение на нем должно быть от 12 до 14,5 вольт. Этот провод защищен отдельным предохранителем, обычно на 10-15 ампер. Через этот контакт питается сам сканер или адаптер. Если автомобиль не заводится, но на контакте 16 есть напряжение, значит, проблема не в аккумуляторе и не в главной цепи питания.
Шина CAN — основа современной диагностики. Контакты 6 и 14 выделены под высокоскоростную шину CAN (Controller Area Network). Контакт 6 — это CAN High (CAN H), контакт 14 — CAN Low (CAN L). Разница напряжений между этими двумя проводами формирует цифровой сигнал. Когда оба провода замкнуты накоротко или оборваны, связь со всеми блоками теряется. Типичный симптом — сканер видит только блок управления двигателем, но не видит АКПП или ABS.
Чтобы понять, как работает торможение двигателем при отказе CAN-шины, представьте, что два музыканта играют без дирижера. Мотор хочет крутиться быстрее, а коробка передач сбрасывает передачу. Без связи между блоками (шина CAN) синхронизации не происходит. Автомобиль может резко дергаться или вовсе не реагировать на педаль газа.
Кроме CAN, в старых автомобилях и некоторых нестандартных протоколах используются контакты 2, 7, 10 и 15. Контакт 7 — это линия K-Line (ISO 9141-2). Она работает по принципу последовательного протокола UART. Раньше через K-Line опрашивались блоки управления двигателем в автомобилях VAG (Volkswagen, Audi, Skoda, Seat) и многих французских и итальянских машинах до 2005 года. K-Line медленнее CAN, но достаточно надежен.
Контакт 15 — это L-Line, вспомогательная линия для K-Line. На практике L-Line используется редко, и многие производители упростили проводку, оставив только K-Line на контакте 7. Контакт 2 и контакт 10 зарезервированы под протокол SAE J1850 VPW (Variable Pulse Width) и SAE J1850 PWM (Pulse Width Modulation) соответственно. Эти протоколы были распространены на американских автомобилях Ford и General Motors до 2007 года. PWM использует два провода как дифференциальную пару, похожую на CAN, но с другим электрическим уровнем.
Контакт 3, контакт 8, контакт 9, контакт 11, контакт 12 и контакт 13 официально нестандартизированы. Производители используют их для своих проприетарных нужд. Например, на автомобилях Toyota на контакте 9 может висеть шина CAN для системы кузовной электроники. На некоторых BMW через контакт 8 передается сигнал от датчика уровня топлива. Использовать эти контакты для универсальной диагностики нельзя — нужно точно знать марку и модель автомобиля.
Распространенная ошибка начинающих диагностов — перепутать контакты 4 и 5 с плюсом. Контакты 4 и 5 — это всегда минус. Ошибочная подача плюса на массу диагностического разъема приведет к повреждению блока управления или сканера. Перед подключением адаптера всегда проверяйте тестером наличие 12 вольт между контактом 16 и контактом 4. Только после этого подключайте разъем.
Разъем OBD-II имеет пластиковый корпус, который фиксируется металлической защелкой. Защелка пружинная, со временем может ослабнуть. Если разъем болтается в гнезде, контакты 6 и 14 (CAN-шина) могут терять контакт. Это проявляется как потеря связи со сканером на ходу. Лечится подгибанием защелки или заменой колодки.
С точки зрения регламентов, разъем OBD-II должен находиться в зоне досягаемости водителя. Чаще всего он расположен под рулевой колонкой, слева или справа от руля, иногда под пепельницей или в бардачке. Некоторые производители прячут его за декоративной крышкой. Если разъем не видно, нужно ощупать пространство под панелью приборов. Доступ к нему не должен требовать инструмента — только руки.
При диагностике подвески через OBD-II напрямую данные не считываются. Информация о работе амортизаторов или пневмобаллонов передается через блок управления кузовом. Если шина CAN работает исправно, сканер увидит ошибки подвески, например, «обрыв проводки датчика уровня кузова». Это похоже на то, как диспетчер на железной дороге видит, что стрелка переведена не до конца. Сигнал есть, но механизм не сработал.
Трансмиссия общается с двигателем именно через шину CAN. Контакты 6 и 14 передают информацию о крутящем моменте, оборотах, положении дроссельной заслонки. Если на разъеме плохой контакт по CAN, блок управления АКПП не получает данных о нагрузке. Коробка переходит в аварийный режим — фиксирует третью передачу. Это защитный механизм, предотвращающий пробуксовку фрикционов из-за неверной логики переключения.
Двигатель через OBD-II выдает огромное количество параметров: температура охлаждающей жидкости, состав смеси по лямбда-зонду, угол опережения зажигания. Все эти данные передаются в цифровом виде по шине CAN. Если приходит сигнал от датчика детонации, блок управления уменьшает угол зажигания. Через разъем можно увидеть это как изменение параметра в реальном времени. Механик видит, что двигатель «слышит» стук и корректирует работу.
При выборе сканера или адаптера важно понимать, какие контакты задействованы в автомобиле. Для современных машин после 2008 года достаточно CAN-протокола (контакты 6 и 14). Для старых японских и европейских авто нужен K-Line (контакт 7). Американские внедорожники середины 2000-х могут требовать J1850 (контакты 2 и 10). Универсальные адаптеры умеют определять протокол автоматически, но если распиновка нарушена, автоматика не поможет.
Контакты 4 и 5 критически важны для корректного измерения напряжения. Если при подключении сканера использовать только контакт 4 (массу кузова), а контакт 5 (сигнальную землю) не подключить, показания датчиков могут плавать. Это происходит из-за разности потенциалов на массе двигателя и массе кузова. Стартер при запуске создает просадку напряжения, и сканер видит помехи. Всегда подключайте разъем до щелчка, чтобы оба минусовых контакта замкнулись.
Стандарт OBD-II не вечен. Уже сейчас многие производители переходят на Ethernet-диагностику с проприетарными разъемами. Но до 2030 года большинство легковых автомобилей сохранят классический 16-контактный разъем. Знание распиновки позволяет выполнять диагностику без сканера — мультиметром проверять питание и массу, осциллографом смотреть форму сигнала на CAN-шине.
В заключение: разъем OBD-II — это не просто дырка для подключения сканера. Это стандартизированный интерфейс, где каждый контакт выполняет строгую задачу. Контакты 4 и 5 — массы, контакт 16 — питание, контакты 6 и 14 — цифровая магистраль CAN. Остальные пины — наследие старых протоколов или заводская кастомизация. Понимание этого распределения делает диагностику осознанной, а ошибки — предсказуемыми.
Таблица: Распиновка разъема OBD-II (назначение контактов)
Ниже представлена таблица распиновки 16-контактного диагностического разъема OBD-II. Данные строго соответствуют стандартам SAE J1962 и ISO 15031, описанным в тексте. Контакты разделены на обязательные (питание, масса, шина CAN) и нестандартизированные, используемые производителями для проприетарных нужд или старых протоколов.
| Номер контакта | Стандартное назначение / Протокол | Описание в тексте |
|---|---|---|
| 1 | Нестандартизирован | Официально нестандартизирован. Используется производителями для проприетарных нужд. |
| 2 | SAE J1850 VPW (Bus+) | Зарезервирован под протокол SAE J1850 VPW (Variable Pulse Width). Распространен на американских автомобилях Ford и General Motors до 2007 года. |
| 3 | Нестандартизирован | Официально нестандартизирован. Используется производителями для проприетарных нужд. |
| 4 | Масса шасси (Chassis Ground) | Подключается непосредственно к кузову автомобиля (масса шасси). Является минусом. Критически важен для корректного измерения напряжения. |
| 5 | Сигнальная земля (Signal Ground) | Идет на сигнальную землю электронного блока управления (ЭБУ). Является минусом. Исключает помехи от мощных потребителей. |
| 6 | CAN High (CAN H) | Выделен под высокоскоростную шину CAN (Controller Area Network). При обрыве или КЗ связь со всеми блоками теряется. |
| 7 | K-Line (ISO 9141-2) | Линия K-Line. Работает по принципу последовательного протокола UART. Использовался в VAG и французских/итальянских машинах до 2005 года. |
| 8 | Нестандартизирован | Официально нестандартизирован. На некоторых BMW через контакт 8 передается сигнал от датчика уровня топлива. |
| 9 | Нестандартизирован | Официально нестандартизирован. На Toyota на контакте 9 может висеть шина CAN для системы кузовной электроники. |
| 10 | SAE J1850 PWM (Bus-) | Зарезервирован под протокол SAE J1850 PWM (Pulse Width Modulation). Использует два провода как дифференциальную пару. |
| 11 | Нестандартизирован | Официально нестандартизирован. Используется производителями для проприетарных нужд. |
| 12 | Нестандартизирован | Официально нестандартизирован. Используется производителями для проприетарных нужд. |
| 13 | Нестандартизирован | Официально нестандартизирован. Используется производителями для проприетарных нужд. |
| 14 | CAN Low (CAN L) | Выделен под высокоскоростную шину CAN. Разница напряжений между контактами 6 и 14 формирует цифровой сигнал. |
| 15 | L-Line (ISO 9141-2) | Вспомогательная линия для K-Line. На практике используется редко, многие производители упростили проводку, оставив только K-Line. |
| 16 | Постоянный плюс (+12V) | Постоянный плюс бортовой сети. Напряжение от 12 до 14,5 вольт. Защищен отдельным предохранителем, обычно на 10-15 ампер. |
Частые вопросы по теме (FAQ)
Какое напряжение должно быть на контакте 16 разъема OBD-II и за что он отвечает?
Контакт 16 — это постоянный плюс бортовой сети. Напряжение на нем должно быть от 12 до 14,5 вольт. Этот провод защищен отдельным предохранителем, обычно на 10-15 ампер. Через этот контакт питается сам сканер или адаптер. Если автомобиль не заводится, но на контакте 16 есть напряжение, значит, проблема не в аккумуляторе и не в главной цепи питания.
Чем отличаются контакты 4 и 5 в колодке OBD-II?
Контакты 4 и 5 — это два разных провода массы. Контакт 4 подключается непосредственно к кузову автомобиля (масса шасси). Контакт 5 идет на сигнальную землю электронного блока управления (ЭБУ). Оба провода соединяются внутри блока управления, но на разъем выведены раздельно. Такая схема исключает помехи от мощных потребителей, например, стартера или вентилятора охлаждения. Если при подключении сканера использовать только контакт 4 (массу кузова), а контакт 5 (сигнальную землю) не подключить, показания датчиков могут плавать из-за разности потенциалов на массе двигателя и массе кузова. Всегда подключайте разъем до щелчка, чтобы оба минусовых контакта замкнулись.
Какие контакты отвечают за шину CAN и что происходит при их неисправности?
Контакты 6 и 14 выделены под высокоскоростную шину CAN (Controller Area Network). Контакт 6 — это CAN High (CAN H), контакт 14 — CAN Low (CAN L). Разница напряжений между этими двумя проводами формирует цифровой сигнал. Если оба провода замкнуты накоротко или оборваны, связь со всеми блоками теряется. Типичный симптом — сканер видит только блок управления двигателем, но не видит АКПП или ABS. Также, если на разъеме плохой контакт по CAN, блок управления АКПП не получает данных о нагрузке, и коробка переходит в аварийный режим, фиксируя третью передачу.
Для чего используются контакты 7 и 15 в разъеме OBD-II?
Контакт 7 — это линия K-Line (ISO 9141-2). Она работает по принципу последовательного протокола UART. Раньше через K-Line опрашивались блоки управления двигателем в автомобилях VAG (Volkswagen, Audi, Skoda, Seat) и многих французских и итальянских машинах до 2005 года. Контакт 15 — это L-Line, вспомогательная линия для K-Line. На практике L-Line используется редко, и многие производители упростили проводку, оставив только K-Line на контакте 7.
Почему перед подключением адаптера OBD-II нужно проверять напряжение между контактом 16 и контактом 4?
Перед подключением адаптера всегда проверяйте тестером наличие 12 вольт между контактом 16 и контактом 4. Только после этого подключайте разъем. Это делается для того, чтобы не перепутать контакты 4 и 5 с плюсом. Контакты 4 и 5 — это всегда минус. Ошибочная подача плюса на массу диагностического разъема приведет к повреждению блока управления или сканера.
