Подшипник ступицы — это не просто деталь, а ключевой элемент, связывающий колесо с подвеской. В современных автомобилях эта деталь превратилась в высокоточный модуль. Конструкция HUB-2 — яркий пример эволюции ходовой части.
Чтобы понять, как работает подшипник ступицы HUB-2, стоит представить себе обычную дверную петлю. Петля позволяет двери вращаться, но не дает ей упасть на землю. Точно так же ступичный подшипник обеспечивает вращение колеса, принимая на себя вес автомобиля и боковые нагрузки в поворотах.

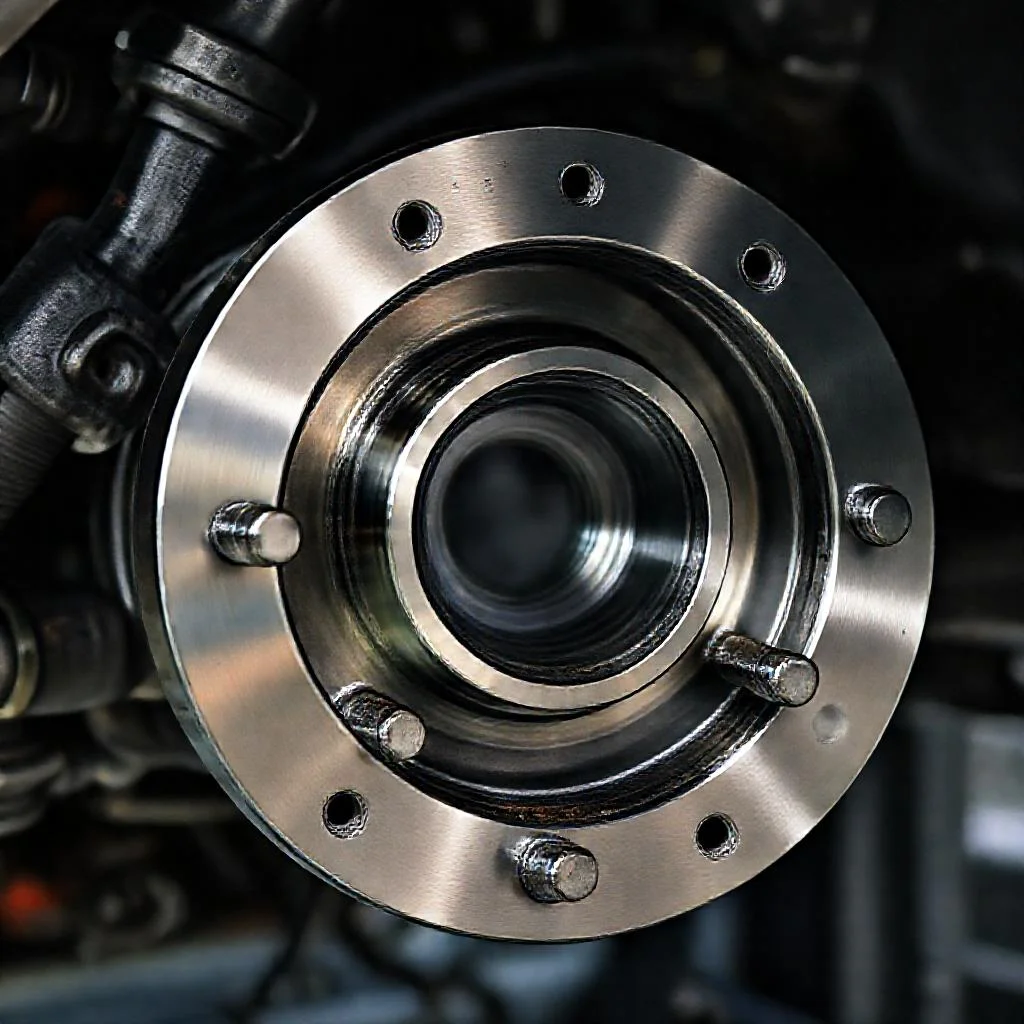

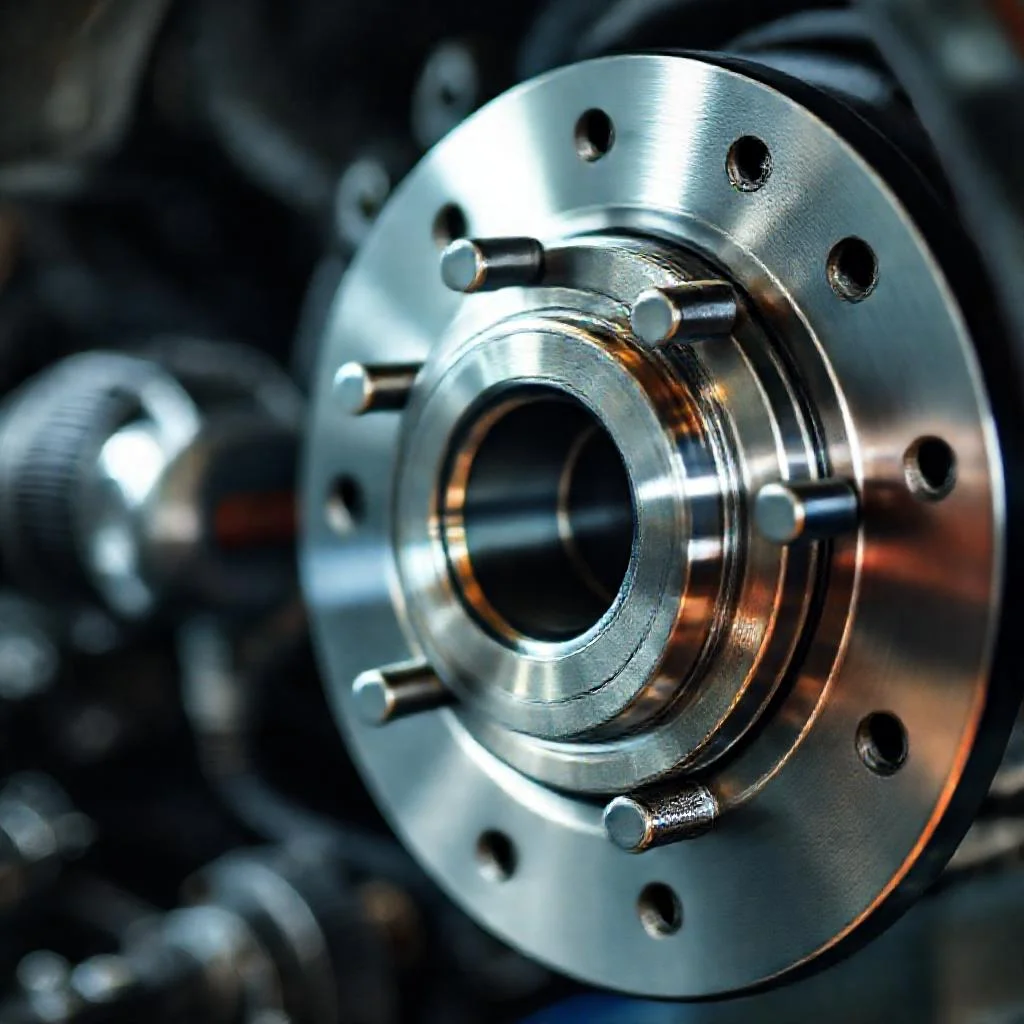

Главное отличие HUB-2 от старых конических роликовых подшипников — это конструкция. Раньше подшипник был просто набором роликов и обойм, которые зажимались гайкой. Механик сам регулировал зазор. В HUB-2 все иначе. Здесь подшипник объединен с фланцем крепления к поворотному кулаку. Это цельный, неразборный узел, откалиброванный на заводе.
Внутри HUB-2 находятся два ряда шариков или роликов. Они расположены под определенным углом друг к другу. Такая схема называется двухрядным радиально-упорным подшипником. Представьте себе два конуса, сложенных вершинами внутрь. Шарики бегут по дорожкам этих конусов. Когда машина входит в поворот, наружный подшипник берет на себя нагрузку сжатия, а внутренний — растяжения. Такое разделение сил позволяет выдерживать колоссальные усилия без люфта.
Попробуем провести аналогию с двигателем. Поршень движется вверх-вниз, но в самом двигателе нет деталей, которые трутся друг о друга «насухую». Масло создает масляную пленку. В подшипнике ступицы роль масла выполняет пластичная смазка, заложенная внутрь корпуса на весь срок службы. Герметичные резиновые манжеты (сальники) не дают этой смазке вытечь, а грязи и воде — попасть внутрь.
Но какое отношение это имеет к трансмиссии? Самое прямое. На автомобилях с передним приводом через ступицу передается крутящий момент от привода колес. Шлицевое соединение внутреннего отверстия подшипника принимает на себя вал ШРУСа. Таким образом, подшипник HUB-2 работает в условиях одновременного вращения, изгиба и осевого натяга.
Теперь о регламентах обслуживания. В отличие от подшипников старого образца, HUB-2 не требует регулировки и смазки. Это «сухая» установка: достал из коробки, поставил на место, затянул болты моментом. Производители, такие как SKF, FAG или NTN, настоятельно рекомендуют не пытаться разбирать или перепрессовывать сборный узел. Если он начал гудеть, его только меняют целиком. Экономия в виде замены только внутренней обоймы приведет к тому, что через тысячу километров подшипник развалится снова из-за нарушения геометрии.
Момент затяжки ступичной гайки для HUB-2 строго фиксирован. Для большинства легковых автомобилей он составляет от 180 до 230 Ньютон-метров. Это критично. Если затянуть слабее — появится люфт, который быстро убьет дорожки качения. Если перетянуть — вдавится сепаратор и возникнет перегрев. Перегрев подшипника — это как работа двигателя без охлаждающей жидкости. Пластичная смазка просто плавится и вытекает через сальник.
Симптомы неисправности HUB-2 водитель чувствует сразу. Гул, который меняет тональность при повороте руля, — это первый звонок. Если при повороте налево гул усиливается, а направо затихает, значит, изношен левый подшипник. Это происходит потому, что в повороте нагрузка перераспределяется на изношенные дорожки. В запущенных случаях появляется люфт колеса. Проверить это просто: нужно покачать колесо за верхнюю и нижнюю точки. Если есть даже малейший стук — модуль под замену.
Почему современные подшипники ступицы так дороги? Дело в точности изготовления. Допуски на размеры дорожек качения измеряются микронами. Один микрон — это сотая часть толщины человеческого волоса. Если заводской станок чуть сместится, подшипник будет перекошен. Он не проработает и пяти тысяч километров. Именно поэтому категорически нельзя покупать дешевые неоригинальные аналоги от ноунейм-брендов. Там вместо качественной стали ШХ15 или 100Cr6 используется обычная сталь, которая не держит закалку.
Еще один важный момент — датчик АБС. В конструкции HUB-2 часто встроен магнитный кольцевой датчик. Он срабатывает на изменение магнитного поля при вращении. Если грязь намагнитится на стальную стружку от разрушающегося подшипника, датчик АБС начнет выдавать ложные сигналы. Контроллер подумает, что колесо заблокировано, и включит аварийный режим. Машина перестанет нормально тормозить, загорится лампочка «Check ABS» на приборной панели.
С точки зрения физики, отказ подшипника ступицы происходит по двум причинам: усталость металла и коррозия. Усталость — это как многократное сгибание канцелярской скрепки. После тысячи циклов скрепка ломается. В подшипнике то же самое. Миллионы оборотов приводят к микротрещинам. Коррозия же возникает, когда водитель ездит по лужам и повреждает манжеты. Вода, смешанная с солью, проникает внутрь и запускает ржавчину. За год такой эксплуатации внутренняя обойма покроется язвами.
Интересная особенность HUB-2: конструкция такова, что подшипник объединен с фланцем крепления к поворотному кулаку. Это означает, что при замене механик откручивает три-четыре болта спереди и два сзади. Вся операция занимает около часа. На старых машинах (ВАЗ, классика) приходилось запрессовывать обоймы, что требовало пресса и оправок. Современный подход упростил ремонт, но сделал его дороже.
Начинающему водителю стоит запомнить простое правило: если при разгоне на скорости 60-80 км/ч слышен ровный гул, который переходит в вой — это ступица. Не надо тянуть. Езда на разбитом подшипнике нагревает узел до 150-200 градусов. Металл теряет твердость, колесо может заклинить на ходу. Последствия такого заклинивания на трассе при скорости 100 км/ч, мягко говоря, фатальны.
Гаражному мастеру важно знать способ диагностики без домкрата. Нужно вывернуть руль до упора и резко разогнаться, затем сбросить газ. Если вал ШРУСа гуляет, вибрация будет разная. Но это скорее относится к трансмиссии. Чистый признак подшипника — вибрация руля в диапазоне 80-90 км/ч, пропадающая при сбросе газа. Если вибрация остается на нейтральной передаче — это дисбаланс колеса, а не подшипник.
В заключение стоит сказать о мифах. Многие считают, что можно продлить жизнь HUB-2, накачав смазку через сальник шприцом. Это грубейшая ошибка. Лишняя смазка вызовет перегрев из-за гидравлического сопротивления. Герметичная конструкция не предусматривает обслуживания. Только замена в сборе. И только на сертифицированные детали с маркировкой признанных брендов. Экономия в 500 рублей на дешевом аналоге обернется заменой поворотного кулака после того, как сломается фланец.
Таблица: Конструктивные и эксплуатационные параметры подшипника ступицы HUB-2
В таблице ниже приведены строго релевантные данные, основанные на тексте статьи: типы применяемых подшипников, моменты затяжки, особенности конструкции, а также характерные симптомы неисправностей и условия эксплуатации модуля HUB-2.
| Параметр / Характеристика | Описание / Значение | Примечание (из текста) |
|---|---|---|
| Тип конструкции | Цельный, неразборный узел. Подшипник объединен с фланцем крепления к поворотному кулаку. | Откалиброван на заводе. Не требует регулировки зазора. |
| Схема подшипника | Двухрядный радиально-упорный (два ряда шариков или роликов, расположенных под углом). | Наружный подшипник берет на себя нагрузку сжатия, внутренний — растяжения. |
| Материал дорожек качения | Сталь ШХ15 или 100Cr6 (качественная, каленая). | Дешевые аналоги используют обычную сталь, не держащую закалку. |
| Тип смазки | Пластичная смазка, заложенная на весь срок службы. | Дополнительное обслуживание (накачка смазки через сальник) запрещено — вызовет перегрев. |
| Уплотнения | Герметичные резиновые манжеты (сальники). | Предотвращают утечку смазки и попадание грязи/воды. |
| Момент затяжки ступичной гайки | От 180 до 230 Ньютон-метров. | Слабая затяжка = люфт; перетяжка = перегрев и вдавливание сепаратора. |
| Способ крепления к кулаку | Три-четыре болта спереди, два болта сзади. | Операция замены занимает около часа. |
| Метод установки | «Сухая» установка (достал, поставил, затянул). | Замена только внутренней обоймы недопустима — нарушается геометрия. |
| Датчик АБС | Встроенный магнитный кольцевой датчик. | Разрушение подшипника (стружка) может вызывать ложные сигналы и включать «Check ABS». |
| Основные причины отказа | Усталость металла (микротрещины) и коррозия (вода с солью при повреждении манжет). | Температура разрушающегося узла: 150–200 °C. |
| Симптомы неисправности | Гул, меняющий тональность при повороте руля. Вибрация руля на 80-90 км/ч. Люфт колеса. | При повороте налево гул усиливается = изношен левый подшипник. |
| Производители (рекомендованные) | SKF, FAG, NTN. | Только сертифицированные детали с маркировкой признанных брендов. |
Частые вопросы по теме (FAQ)
В чем главное отличие конструкции HUB-2 от старых конических роликовых подшипников?
Главное отличие в том, что HUB-2 — это цельный, неразборный модуль, объединенный с фланцем крепления к поворотному кулаку. В старых подшипниках был просто набор роликов и обойм, где механик сам регулировал зазор гайкой. HUB-2 откалиброван на заводе и не требует регулировки и смазки.
Какой момент затяжки ступичной гайки критичен для HUB-2 и почему?
Для большинства легковых автомобилей момент затяжки составляет строго от 180 до 230 Ньютон-метров. Если затянуть слабее — появится люфт, который убьет дорожки качения. Если перетянуть — вдавится сепаратор, возникнет перегрев, смазка вытечет через сальник, и подшипник выйдет из строя.
Каковы основные симптомы неисправности подшипника ступицы HUB-2?
Первый признак — гул, меняющий тональность при повороте руля. Например, при повороте налево гул усиливается, а направо затихает — это указывает на износ левого подшипника. В запущенных случаях появляется люфт колеса. Проверить это просто: покачайте колесо за верхнюю и нижнюю точки — любой стук означает, что модуль под замену.
Можно ли продлить срок службы HUB-2, накачав смазку через сальник шприцом?
Нет, это грубейшая ошибка. Лишняя смазка вызовет перегрев из-за гидравлического сопротивления. Конструкция HUB-2 герметична и не предусматривает обслуживания. При неисправности подшипник меняется только в сборе, а попытки его «продлить» приведут к разрушению фланца и замене поворотного кулака.
Почему в HUB-2 часто выходит из строя датчик АБС?
В конструкцию HUB-2 часто встроен магнитный кольцевой датчик АБС. Когда подшипник начинает разрушаться, стальная стружка от него намагничивается на датчик. Контроллер получает ложные сигналы, думает, что колесо заблокировано, и включает аварийный режим. В результате загорается лампа «Check ABS» и нарушается нормальное торможение.
