Конструкция карданного шарнира Гука (Крестовина)
Любой полноприводный автомобиль, заднеприводный седан или грузовик передает крутящий момент от коробки передач к редуктору моста. Двигатель и коробка передач закреплены на кузове жестко, а задний мост «висит» на упругих рессорах или пружинах. Когда машина проезжает лежачего полицейского, мост ходит вверх-вниз, меняя угол между фланцем коробки и фланцем редуктора. Без особого шарнира соединить два вала под переменным углом невозможно. Именно эту задачу решает карданный шарнир Гука, в народе называемый просто крестовиной.

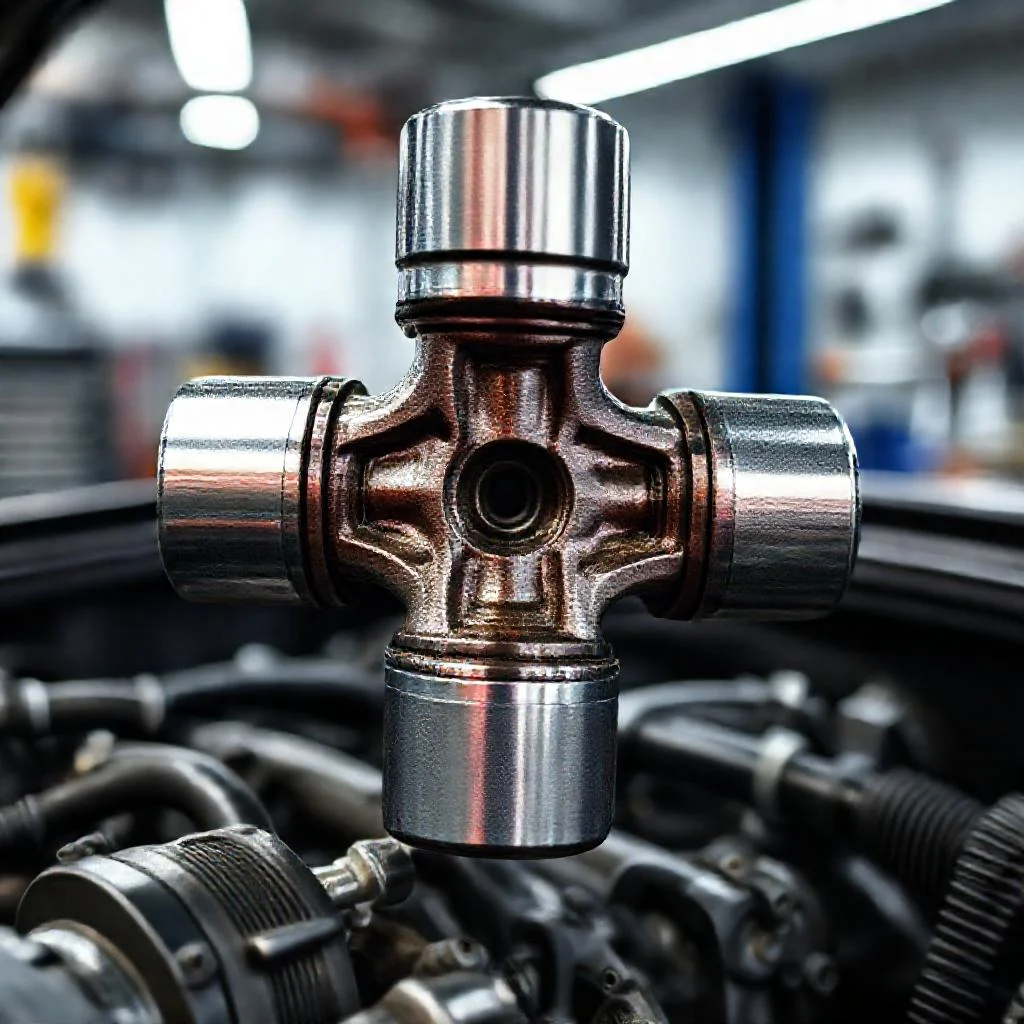

В основе лежит стальная крестовина с четырьмя шипами, расположенными под прямым углом друг к другу. На каждый шип надет игольчатый подшипник — набор тонких роликов, заключенных в обойму. Снаружи подшипник защищен резиновым пыльником, внутрь заложена консистентная смазка. Устройство собирается в вилки: одна вилка крепится к карданному валу, вторая — к редуктору или раздатке. Вилка двигается вместе с шипами и подшипниками, обеспечивая плавное вращение при перекосе осей до 15–20 градусов. Смазка продлевает ресурс, ролики уменьшают трение.
Работает шарнир Гука простым геометрическим способом. Две вилки поворачиваются относительно друг друга на общих шипах крестовины, одновременно вращаясь вокруг своих продольных осей. При угле α между валами мгновенная угловая скорость ведомой вилки пульсирует, но средняя скорость остается постоянной — это особенность именно этого типа шарнира. Геометрическая неточность не критична для медленных вращений или сдвоенных карданов, где две крестовины компенсируют друг друга. Поэтому на легковых автомобилях с большими скоростями и высокими требованиями к комфорту ставят два шарнира Гука подряд или используют ШРУСы.
В прямом назначении крестовина выдерживает высокие нагрузки, поскольку крутящий момент от мотора идет через стальные шипы и подшипники напрямую в карданный вал. Поломка начинается с износа игольчатых подшипников: из-за усталости металла или недостатка смазки ролики истираются, появляется люфт. Дальше слышен глухой стук при трогании с места или при переключении передач. Если вовремя не заменить крестовину, она разрушается вал и повреждает коробку отдачи или редуктор.
Регламенты технического обслуживания для разных марок автомобилей четко прописаны. Для классических заднеприводных моделей ВАЗ межсервисный интервал замены крестовин — 60–80 тысяч километров. Для внедорожников Toyota или Mitsubishi — каждое ТО (15–20 тысяч км) проводится осмотр пыльников и проверка люфта. У тяжелых грузовиков, Volvo и Scania, карданные подшипники меняют по наработке моточасов или при обнаружении даже малейшего зазора. Важно использовать только качественные смазки с соответствием стандарту NLGI класс 2, а подшипники — с точностью по ISO 419. Игольчатые ролики не любят механических примесей — грязь или песок моментально убивают подшипник.
Владельцы старых машин часто набивают крестовину смазкой «Литол-24», но это ошибка. «Литол-24» вытекает при нагреве и не выдерживает высоких оборотов. Для крестовин современные производители допускают смазку на основе молибдена дисульфида или литиевого комплекса с устойчивостью к вымыванию водой. Оригинальные допуски: Toyota 08885-02501, Denso, SKF. Заводская смазка в новой крестовине рассчитана на весь срок службы, но после ремонта или замены на неоригинал каждые 10–15 тысяч километров рекомендуется шприцевание через пресс-масленку.
Бывает, что крестовина изнашивается неравномерно. Раньше ресурс у левого шарнира возле раздатки из-за большего угла перекоса на подвеске с лифтом, чем у заднего. На стандартной машине замена крестовины на обе стороны обычно одновременна. Игнорировать неисправности крестовин нельзя: разрушенный подшипник проворачивается внутри шипа, образуется овальное отверстие, и карданный вал бьет по коробке, срывая шлицы или разрушая промежуточную опору.
Итог: Крестовина — надежный механический узел, который при своевременной замене смазки и проверке пыльников ходит сотни тысяч километров. Для карданного вала заднего привода обязателен визуальный осмотр каждые 15 000 км пробега, а при появлении стука при разгоне или торможении – замена. Всего две вилки, четыре игольчатых подшипника и стопорные кольца — вся конструкция шарнира Гука, проверенная десятилетиями и миллионами автомобилей.
Таблица: Технические характеристики и регламент обслуживания карданного шарнира Гука (Крестовина)
Ниже приведена сводка ключевых технических параметров, допусков по смазочным материалам, периодичности обслуживания и эксплуатационных ограничений для крестовин, строго соответствующих данным из представленной статьи.
| Параметр / Узел | Значение/Допуск | Примечание / Источник из текста |
|---|---|---|
| Максимальный рабочий угол перекоса осей | 15–20 градусов | Ограничение конструкции шарнира Гука. |
| Тип подшипника на шипах крестовины | Игольчатый подшипник | Набор тонких роликов, заключенных в обойму. |
| Точность подшипников | ISO 419 | Стандарт для игольчатых роликов. |
| Класс смазки (консистенция) | NLGI класс 2 | Требование к качественной смазке для крестовин. |
| Допустимые типы смазок | На основе дисульфида молибдена или литиевого комплекса | Устойчивость к вымыванию и высоким оборотам. |
| Недопустимая смазка | «Литол-24» | Вытекает при нагреве, не выдерживает высоких оборотов. |
| Пример оригинального артикула смазки (Toyota) | 08885-02501 | Упомянута как оригинальная смазка. |
| Производители смазок/компонентов | Toyota, Denso, SKF | Бренды, указанные в контексте допусков. |
| Регламенты технического обслуживания | ||
| Осмотр пыльников и люфта (внедорожники Toyota/Mitsubishi) | Каждые 15–20 тыс. км | Каждое ТО согласно регламенту. |
| Межсервисный интервал замены (классические ВАЗ) | 60–80 тыс. км | Для заднеприводных моделей. |
| Рекомендация по шприцеванию (после ремонта) | Каждые 10–15 тыс. км | При использовании неоригинальных запчастей, через пресс-масленку. |
| Обязательный визуальный осмотр кардана | Каждые 15 000 км | Для заднего привода. |
| Эксплуатация и неисправности | ||
| Причина поломки (начальная стадия) | Износ игольчатых подшипников | Усталость металла или недостаток смазки. |
| Симптомы износа | Люфт, глухой стук при трогании/переключении | Требуется немедленная замена. |
| Условие для замены (тяжелые грузовики Volvo/Scania) | По наработке моточасов/при малейшем зазоре | Строгие требования для коммерческого транспорта. |
| Ресурс заводской смазки | Весь срок службы (до ремонта) | При условии использования оригинальной детали. |
Частые вопросы по теме (FAQ)
Как устроен карданный шарнир Гука (крестовина)?
В основе конструкции лежит стальная крестовина с четырьмя шипами, расположенными под прямым углом друг к другу. На каждый шип надет игольчатый подшипник — набор тонких роликов в обойме, защищенный резиновым пыльником с консистентной смазкой. Устройство собирается в вилки: одна крепится к карданному валу, вторая — к редуктору или раздатке. Вилка двигается вместе с шипами и подшипниками, обеспечивая плавное вращение при перекосе осей до 15–20 градусов.
Какие симптомы износа крестовины и к чему это приводит?
Поломка начинается с износа игольчатых подшипников: из-за усталости металла или недостатка смазки ролики истираются, появляется люфт. Дальше слышен глухой стук при трогании с места или при переключении передач. Если вовремя не заменить крестовину, она разрушает вал и повреждает коробку отдачи или редуктор. Разрушенный подшипник проворачивается внутри шипа, образуется овальное отверстие, и карданный вал бьет по коробке, срывая шлицы или разрушая промежуточную опору.
Какие регламенты замены и осмотра крестовин для разных автомобилей?
Для классических заднеприводных моделей ВАЗ межсервисный интервал замены крестовин — 60–80 тысяч километров. Для внедорожников Toyota или Mitsubishi — каждое ТО (15–20 тысяч км) проводится осмотр пыльников и проверка люфта. У тяжелых грузовиков, Volvo и Scania, карданные подшипники меняют по наработке моточасов или при обнаружении даже малейшего зазора. Для карданного вала заднего привода обязателен визуальный осмотр каждые 15 000 км пробега, а при появлении стука при разгоне или торможении – замена.
Какой смазкой правильно смазывать крестовину?
Владельцы старых машин часто набивают крестовину смазкой «Литол-24», но это ошибка, так как она вытекает при нагреве и не выдерживает высоких оборотов. Для крестовин современные производители допускают смазку на основе молибдена дисульфида или литиевого комплекса с устойчивостью к вымыванию водой. Оригинальные допуски: Toyota 08885-02501, Denso, SKF. Заводская смазка в новой крестовине рассчитана на весь срок службы, но после ремонта или замены на неоригинал каждые 10–15 тысяч километров рекомендуется шприцевание через пресс-масленку. Важно использовать только качественные смазки с соответствием стандарту NLGI класс 2.
Почему на легковых автомобилях часто ставят две крестовины подряд или ШРУСы?
При угле α между валами мгновенная угловая скорость ведомой вилки пульсирует, но средняя скорость остается постоянной — это особенность именно этого типа шарнира. Геометрическая неточность не критична для медленных вращений или сдвоенных карданов, где две крестовины компенсируют друг друга. Поэтому на легковых автомобилях с большими скоростями и высокими требованиями к комфорту ставят два шарнира Гука подряд или используют ШРУСы.
