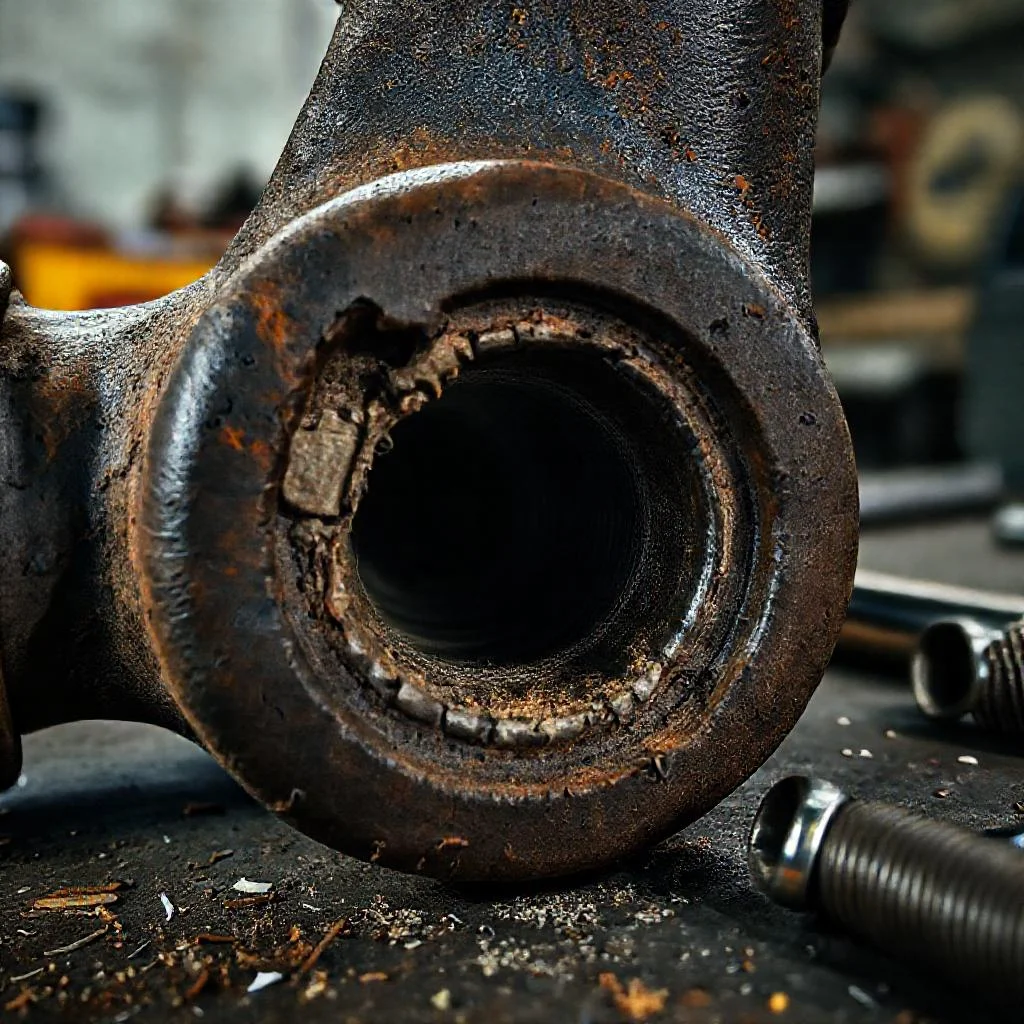

Диагностика: когда «сорвано» — это не приговор
Срыв резьбы в поворотном кулаке — это не просто неприятный скрежет при затяжке, а потеря геометрии ступичного узла. Чаще всего страдает посадочное место под болты крепления суппорта или шпильки ступицы. Если игнорировать проблему, вы рискуете получить люфт колеса на ходу, что критично для управляемости и безопасности. Первое, что нужно сделать — оценить степень повреждения: сорваны только витки на входе или резьбовой канал разрушен по всей глубине.
Не пытайтесь «дотянуть» болт с усилием — это усугубит ситуацию и превратит микротрещину в полноценный излом. Возьмите щуп или эндоскоп, чтобы осмотреть внутреннюю поверхность. Если металл вокруг отверстия имеет заусенцы и наклеп, это еще поправимо. Но когда видна усталостная трещина, уходящая в тело кулака, — только замена узла, и никакой хеликойл здесь не спасет.
Метод №1: Классический ремонт метчиком (когда повреждения минимальны)
Если сорвано не более двух-трех витков на старте, а остальная резьба чистая, можно пройтись ручным метчиком. Важно подобрать инструмент не «на глаз», а точно под шаг и диаметр. Перед проходом обильно залейте канал проникающей смазкой WD-40 или керосином — это вымоет стружку и снизит трение. Работайте метчиком «в четверть оборота вперед, половину назад», постоянно срывая нагар.
Но есть нюанс: метчик снимает тонкий слой металла, и зазор между болтом и корпусом увеличивается. Поэтому используйте новые болты с увеличенным пояском, либо вообще переходите на шпильки с гайками. После калибровки обязательно проверьте момент затяжки динамометрическим ключом — он не должен «поплыть» по сравнению с заводским значением. Если чувствуете, что металл «поплыл», останавливайтесь и переходите к следующему методу.
Метод №2: Восстановление вставкой (Futurka, спираль, втулка)
Наиболее технологичный способ — запрессовка или вкручивание ремонтной вставки. Для поворотных кулаков оптимальны стальные спирали типа «Хеликойл» или толстостенные втулки с наружной резьбой. Технология такова: рассверливаете поврежденное отверстие под больший диаметр, нарезаете новую резьбу метчиком и вкручиваете вставку. Внутренний диаметр вставки соответствует оригинальному болту, а наружный — обеспечивает надежное сцепление с алюминиевым или чугунным корпусом.
Это трудоемкий процесс, но он дает 100% восстановление несущей способности. Ключевой момент — обязательная фиксация вставки на анаэробный герметик или кернение в трех точках. В противном случае вибрация выкрутит ее обратно. После монтажа обязательно протрите резьбу от остатков клея и соберите узел «насухо». Помните: такая вставка выдерживает момент затяжки до 80% от заводского, поэтому для суппортных болтов это идеальный вариант.
«Резьба — это не место, где деталь держится на честном слове. Это инженерный компромисс между силой трения и геометрией. Восстановить ее — значит вернуть механизму не форму, а характер».
Метод №3: Сварка и пересверловка (для чугунных кулаков)
Если кулак чугунный, а отверстие растащило до овала, поможет аргонодуговая сварка. Зачищаете поверхность до металлического блеска, провариваете поврежденную зону, предварительно зажав кулак в тиски, чтобы не повело. Затем даете узлу остыть естественным образом — принудительное охлаждение водой или сжатым воздухом вызовет микротрещины. После этого рассверливаете отверстие и нарезаете резьбу заново.
Минус способа — изменение структуры металла в зоне нагрева. Твердость падает, поэтому не стоит использовать этот метод для ступичных шпилек, воспринимающих ударные нагрузки. А вот для крепежа тормозного суппорта с невысоким моментом — вполне сойдет. После сварки обязательно проверьте соосность отверстия с ответной частью поворотного рычага, иначе получите перекос и вибрацию при торможении.
Профилактика срыва и частые ошибки
Чтобы не повторять ремонт, всегда чистите резьбовые каналы перед сборкой и используйте новые болты, если старые имеют вытянутую шейку. Главный враг — грязь и ржавчина, которые создают ложный момент затяжки. Вы думаете, что затянули болт с усилием 100 Нм, а на деле 60 Нм, и резьба уже начала сминаться. Поэтому обязательная калибровка динамометрическим ключом после каждой установки колеса.
Самые частые ошибки — попытка вкрутить «родной» болт с перекосом и использование графитовой смазки. Графит работает как абразив при микроскопических движениях, ускоряя износ. Вместо этого применяйте медную пасту или просто моторное масло. И запомните: если после ремонта появился хруст или скрип при повороте руля — поворотный кулак не справляется с нагрузкой, и нужна повторная диагностика уже самого узла, а не резьбы.
Практический алгоритм действий (чек-лист)
- Оцените остаточную толщину стенки: если меньше 3-4 мм металла вокруг отверстия — только замена.
- Для алюминиевых кулаков используйте только спиральные вставки из нержавеющей стали — они компенсируют тепловое расширение.
- Проверьте состояние шлицев ступицы: при износе резьбы часто страдает и шлицевое соединение.
- После любого метода ремонта проводите обкатку 200 км без резких маневров, затем контрольная протяжка.
- Маркируйте отремонтированные отверстия краской, чтобы не путать их с заводскими при следующем ТО.
Ремонт сорванной резьбы в поворотном кулаке — задача не для ленивых, но вполне выполнимая в гаражных условиях при наличии прямых рук и точного инструмента. Главное — не экономьте на метчиках и вставках, берите комплекты только проверенных брендов. И всегда помните: каждый лишний микрон зазора здесь превращается в миллиметры люфта на скорости 140 км/ч.
Сравнение методов ремонта сорванной резьбы в поворотном кулаке
| Параметр | Метод №1: Классический ремонт метчиком | Метод №2: Восстановление вставкой (Futurka, спираль, втулка) | Метод №3: Сварка и пересверловка (для чугунных кулаков) |
|---|---|---|---|
| Условия применения | Сорвано не более 2-3 витков на старте, остальная резьба чистая | Оптимален для поворотных кулаков, рекомендуется для суппортных болтов | Кулак чугунный, отверстие растащило до овала |
| Материал кулака | Алюминий или чугун (без ограничений) | Алюминиевые и чугунные корпуса | Только чугун |
| Инструменты и материалы | Ручной метчик, подобранный точно под шаг и диаметр; проникающая смазка WD-40 или керосин; новые болты с увеличенным пояском или шпильки с гайками; динамометрический ключ | Ремонтная вставка (стальная спираль типа «Хеликойл» или толстостенная втулка с наружной резьбой), сверло большего диаметра, метчик, анаэробный герметик или кернение | Аргонодуговая сварка, тиски, сверло, метчик, зачистной инструмент |
| Технология процесса | Залить канал проникающей смазкой, работать метчиком «в четверть оборота вперед, половину назад», срывая нагар | Рассверлить поврежденное отверстие под больший диаметр, нарезать новую резьбу метчиком, вкрутить вставку; внутренний диаметр вставки соответствует оригинальному болту | Зачистить поверхность до металлического блеска, проварить поврежденную зону (кулак зажат в тиски), дать остыть естественным образом, рассверлить отверстие и нарезать резьбу заново |
| Максимальный момент затяжки | Должен соответствовать заводскому значению (проверка динамометрическим ключом) | Выдерживает до 80% от заводского момента затяжки | Только для крепежа с невысоким моментом (тормозной суппорт), не для ступичных шпилек |
| Несущая способность | Снижается (снимается тонкий слой металла, зазор увеличивается) | 100% восстановление несущей способности | Снижается из-за изменения структуры металла (падение твердости) |
| Критически важные моменты | Если металл «поплыл» — остановиться и перейти к другому методу; обязательно проверить момент затяжки | Обязательная фиксация вставки на анаэробный герметик или кернение в 3 точках; протереть резьбу от остатков клея, собрать узел «насухо» | Принудительное охлаждение водой или воздухом запрещено (вызовет микротрещины); проверить соосность отверстия с ответной частью рычага |
| Ограничения и риски | Не подходит при усталостной трещине или разрушении канала по всей глубине | Трудоемкий процесс | Не использовать для ступичных шпилек (ударные нагрузки); после ремонта — проверка соосности, иначе перекос и вибрация при торможении |
| Дополнительные рекомендации | Использовать новые болты с увеличенным пояском либо шпильки с гайками | Для алюминиевых кулаков — только спиральные вставки из нержавеющей стали (компенсируют тепловое расширение) | Дать узлу остыть естественным образом |
Частые вопросы по восстановлению сорванной резьбы в поворотном кулаке
Как определить, можно ли восстановить сорванную резьбу или нужна замена поворотного кулака?
Сначала оцените степень повреждения. Если сорвано не более 2-3 витков на входе в отверстие и нет трещин, уходящих в тело кулака, можно попробовать ремонт метчиком. Если видны усталостные трещины, а остаточная толщина стенки вокруг отверстия менее 3-4 мм — только замена узла. Обязательно осмотрите внутреннюю поверхность щупом или эндоскопом перед принятием решения.
Какой способ восстановления резьбы выбрать: метчик, спираль (хеликойл) или сварка?
Выбор зависит от материала кулака и степени повреждения. Метчик подходит только для минимальных повреждений (до 3 витков) на любом металле. Спиральные вставки (Futurka, Helicoil) из нержавейки — лучший выбор для алюминиевых кулаков, так как компенсируют тепловое расширение. Сварка с последующей пересверловкой допустима только для чугунных кулаков и крепежа суппорта с невысоким моментом затяжки, но не для ступичных шпилек — из-за падения твердости металла в зоне нагрева.
Какие ошибки чаще всего допускают при ремонте резьбы в поворотном кулаке?
Три главные ошибки: 1) Попытка «дотянуть» сорванный болт с усилием — это усугубляет повреждение и превращает микротрещину в излом. 2) Использование графитовой смазки — графит работает как абразив и ускоряет износ резьбы, применяйте медную пасту или моторное масло. 3) Пропуск калибровки динамометрическим ключом после ремонта — без проверки момента затяжки невозможно выявить «поплывший» металл на ранней стадии.
Обязательно ли использовать ремонтную вставку для восстановления, или достаточно метчика?
Метчик снимает тонкий слой металла, увеличивая зазор между болтом и корпусом. Это допустимо для неответственных соединений, но для суппортных болтов и ступичных шпилек лучше использовать вставку (спираль или втулку) — она восстанавливает несущую способность до 80-100% от заводской. Вставка обязательна, если повреждено более 3 витков или кулак алюминиевый, так как метчик в мягком металле не даст надежного соединения.
Можно ли отремонтировать поворотный кулак сваркой, если он алюминиевый?
Для алюминиевых кулаков сварка не рекомендуется: алюминий при нагреве теряет прочность и склонен к микротрещинам из-за перегрева. Используйте только спиральные вставки из нержавеющей стали — они компенсируют тепловое расширение алюминия и дают надежное соединение. Для чугунных кулаков сварка допустима, но только с естественным остыванием и при условии, что отверстие не воспринимает ударные нагрузки (ступичные шпильки — нельзя).
