Диагностика люфта: когда стук в рейке — не приговор
Прежде чем менять рулевую рейку целиком, стоит разобраться, не является ли виновником обычная опорная втулка. Этот элемент, по сути, является «подушкой» между рейкой и корпусом механизма. Со временем полимерный материал втулки изнашивается, выдавливается или расслаивается, что приводит к появлению радиального люфта — того самого неприятного стука на кочках и «плавающего» руля на прямой.
Визуальная проверка здесь не поможет: втулка скрыта внутри пыльника и корпуса. Поэтому диагностика строится на косвенных признаках и механическом воздействии. Если вы слышите глухой стук при покачивании руля на месте, а также ощущаете вибрацию на рулевой колонке при движении по мелким неровностям, вероятность износа втулки превышает 80%.
Метод «руками»: проверка осевого и радиального люфта
Самый доступный способ — поддомкратить переднюю ось или загнать машину на яму. Вам понадобится помощник, который будет резко вращать руль влево-вправо на 10-15 градусов. В этот момент вы должны положить руку на соединение рулевого вала с рейкой (там, где пыльник). Если чувствуете толчки и щелчки, передающиеся на корпус, — это первый звоночек.
Более точная проверка — попытка сдвинуть саму рейку. Снимите пыльник с одной стороны, возьмитесь за шток рукой и попробуйте покачать его в вертикальной и горизонтальной плоскости. Нормальным считается усилие сдвига от 0,1 до 0,3 мм. Если шток ходит «как в ведре» с заметным звоном — втулка требует замены.
«Рулевая рейка не прощает грубости: то, что вы называете „небольшим стуком“ сегодня, через месяц превратится в ударную нагрузку на насос и рулевую колонку. Диагностика втулки — это не каприз, а способ сохранить 80% стоимости механизма».
Диагностика по характеру стука и поведению автомобиля
Опытный механик может определить износ втулки, не заглядывая под капот. Ключевой признак — стук, который появляется только при переезде неровностей с острыми кромками (лежачий полицейский, стык асфальта). При плавном покачивании кузова на волнах звука нет, так как втулка работает на сжатие, а не на срез.
Дополнительный тест: остановитесь на ровной дороге и резко дерните руль в сторону без полного оборота. Если слышен щелчок со стороны колеса, а на руле ощущается микровыбор — это подтверждает выработку. Обратите внимание: при нагреве рейки (после 15 минут езды) стук может усиливаться из-за расширения металла, что увеличивает зазор.
Проверка обратной связи и гидравлических признаков
Изношенная втулка частично блокирует каналы перепуска масла в гидроусилителе. Признак — появление «тугого» пятна в среднем положении руля. Попробуйте медленно вращать руль от упора до упора при работающем двигателе. Если чувствуете равномерное сопротивление, а на середине руль «проваливается» — втулка продавлена.
Для точности выполните следующие шаги:
- Прогрейте двигатель до рабочей температуры (90°C), чтобы масло в ГУР стало жидким.
- Поверните руль до упора и подержите 3 секунды, затем верните на 10° — оцените плавность хода.
- Проверьте уровень масла в бачке: если оно вспенилось или потемнело, это указывает на перегрев из-за чрезмерного люфта.
- Прослушайте насос ГУР: вой при крайних положениях говорит о повышенной нагрузке, создаваемой болтающейся рейкой.
Метод сравнительного замера и выбор ремкомплекта

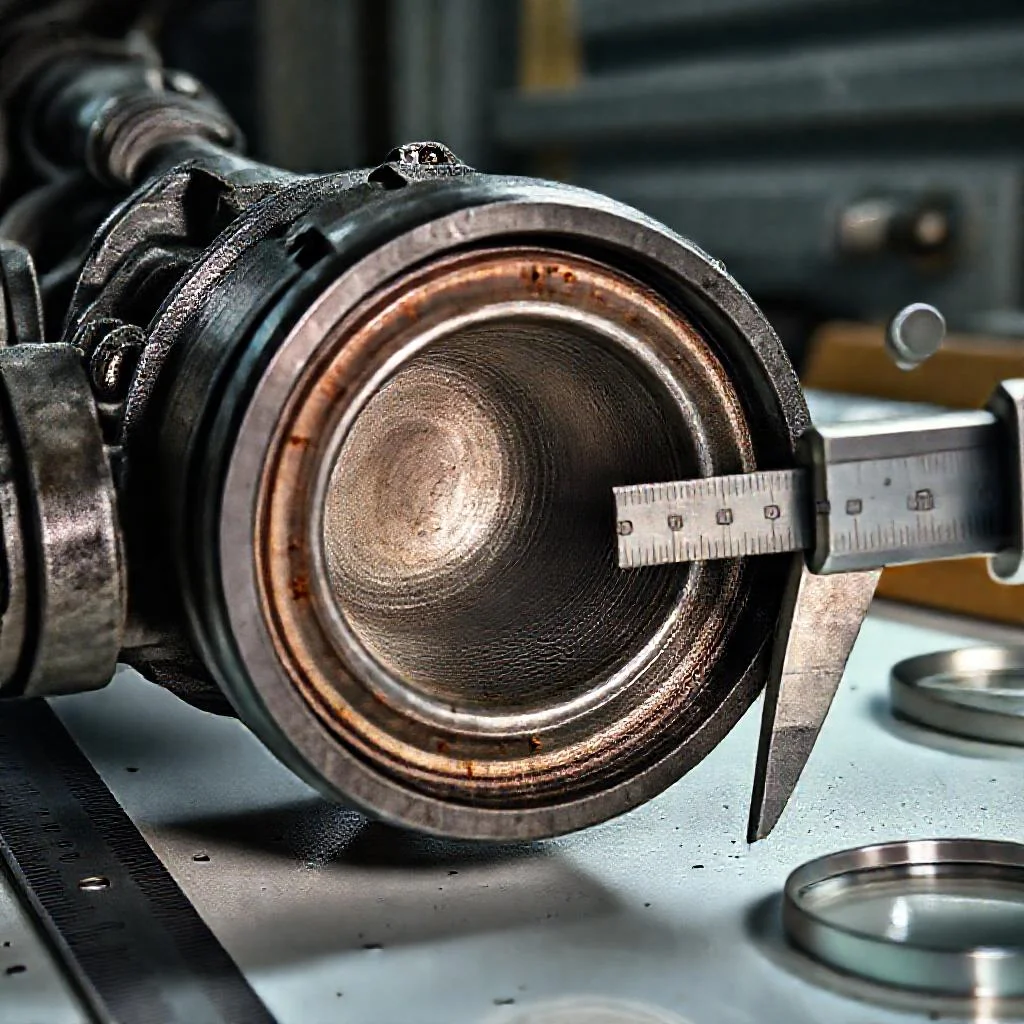

Самый достоверный способ — извлечь рейку и измерить фактический диаметр штока и внутренний диаметр втулки микрометром. Номинальный зазор для большинства автомобилей составляет 0.05-0.1 мм. При замере учитывайте износ в зоне контакта: обычно втулка стирается в форме овала, поэтому измеряйте в двух плоскостях (вертикаль и горизонталь).
Если зазор превышает 0.2 мм, втулку необходимо заменить, так как она перестает выполнять функцию направляющей. При покупке ремкомплекта обратите внимание на материал: капрон (полиамид) и фторопласт держат форму дольше, но требуют точной подгонки. Латунные втулки ходят вечность, но убивают шток рейки при попадании абразива — если рейка уже имела люфт, лучше ставить композитный материал.
Когда слово «замена» становится безальтернативным
Обратите внимание на состояние штока в зоне, где втулка контактирует с полимером. Если на металле есть кольцевые канавки, следы коррозии или шлифовки — ремонт втулкой бессмысленен. Шток имеет хромированное покрытие, и его повреждение приведет к быстрому съеданию новой втулки за 500 км.
Финальный вердикт выносится только после снятия пыльников и осмотра вала. Если вы обнаружили масляные подтеки на гофре — это указывает на износ сальника, что часто идет рука об руку с проблемами втулки. В таком случае сравнивайте стоимость ремкомплекта (втулка, сальники, стопорное кольцо) с ценой контрактной рейки. Трудозатраты на снятие и установку одинаковы, а вот ресурс нового узла обычно в 2-3 раза выше при условии исправной гидравлики.
Сводная таблица диагностики износа опорной втулки рулевой рейки
| Метод проверки | Признак износа (характерный симптом) | Допустимая норма / значение | Критический порог (требуется замена) | Точность метода (субъективная/объективная) |
|---|---|---|---|---|
| Ручное покачивание штока (снят пыльник) | Шток ходит «как в ведре», слышен звон, ощущается свободный ход в вертикальной и горизонтальной плоскости | Усилие сдвига — от 0,1 до 0,3 мм | Зазор более 0,2 мм, шток болтается с заметным люфтом | Объективный (механическое воздействие) |
| Проверка при покачивании руля (с помощником, на яме) | Толчки и щелчки передаются на корпус рейки при резком вращении руля на 10-15° | Отсутствие люфта, сопротивление равномерное, без щелчков | Четкие толчки и щелчки в зоне соединения вала с рейкой | Субъективный (ощущения рукой) |
| Диагностика по характеру стука при движении | Глухой стук только на неровностях с острыми кромками (лежачий полицейский, стык асфальта); на плавных волнах — звука нет | Отсутствие стука в любых режимах | Стук появляется при переезде острых кромок, вибрация на рулевой колонке | Субъективный (слуховая/тактильная оценка) |
| Проверка обратной связи (резкий рывок руля на ровной дороге) | Щелчок со стороны колеса, микровыбор на руле | Плавный ход руля без посторонних звуков | Щелчок при каждом резком движении руля | Субъективный (ощущения водителя) |
| Проверка гидравлики ГУР (при работающем двигателе) | «Тугое» пятно в среднем положении, руль «проваливается» на середине; вспененное или потемневшее масло в бачке; вой насоса при крайних положениях | Равномерное сопротивление от упора до упора; чистое прозрачное масло | Провал руля на середине, перегрев и пена в масле, вой насоса — втулка продавлена | Объективный/субъективный (визуально + тактильно) |
| Инструментальный замер (со снятой рейкой, микрометром) | Овальный износ втулки, шток имеет кольцевые канавки, коррозию или следы шлифовки | Номинальный зазор 0.05–0.1 мм (для большинства авто) | Зазор превышает 0.2 мм; повреждения штока (канавки, коррозия) — ремонт бессмысленен | Объективный (точный инструментальный расчет) |
| Оценка при нагреве рейки (после 15 мин езды) | Стук усиливается из-за расширения металла — увеличение зазора | Отсутствие динамики стука при прогреве | Заметное усиление стука и вибрации в разогретом состоянии | Субъективный (сравнение холодный/горячий режим) |
| Осмотр пыльников и гофры | Масляные подтеки на гофре указывают на износ сальника, идущего рука об руку с износом втулки | Гофра сухая, без следов масла и трещин | Подтеки масла, трещины — требуется замена сальников и втулки | Объективный (визуальный осмотр) |
Частые вопросы о проверке выработки опорной втулки рулевой рейки
Как определить износ втулки без снятия рейки?
Основные косвенные признаки: глухой стук при покачивании руля на месте, вибрация на рулевой колонке на мелких неровностях, щелчки при резком дергании руля. Для проверки поддомкратьте переднюю ось, попросите помощника вращать руль на 10-15 градусов, а руку положите на соединение рулевого вала с рейкой — если чувствуете толчки, втулка изношена. Также можно снять пыльник и попробовать покачать шток — нормальный люфт 0,1-0,3 мм.
Какой люфт штока рейки считается критическим?
Номинальный зазор между штоком и втулкой — 0,05-0,1 мм. Если люфт превышает 0,2 мм, втулка перестает выполнять функцию направляющей и требует замены. При измерении учитывайте, что втулка стирается в форме овала, поэтому замеряйте микрометром в двух плоскостях — вертикальной и горизонтальной. Люфт более 0,2 мм приводит к ударным нагрузкам на насос ГУР и рулевую колонку.
Какие признаки указывают на износ втулки через поведение руля?
Ключевые симптомы: «плавающий» руль на прямой, появление «тугого» пятна в среднем положении руля (при медленном вращении от упора до упора), щелчок со стороны колеса при резком дергании руля, а также усиление стука после прогрева рейки (через 15 минут езды) из-за расширения металла. При переезде неровностей с острыми кромками стук появляется, а на плавных волнах — нет.
Можно ли проверить втулку по гидравлическим признакам?
Да, изношенная втулка частично блокирует каналы перепуска масла в ГУР. Признаки: вспенивание или потемнение масла в бачке, вой насоса при крайних положениях руля, «проваливание» руля на середине. Для проверки прогрейте двигатель до 90°C, поверните руль до упора на 3 секунды, верните на 10° и оцените плавность хода. Если руль идет неравномерно — втулка продавлена.
Когда ремонт втулки бессмысленен и нужна замена рейки?
Если на штоке в зоне контакта с втулкой есть кольцевые канавки, следы коррозии или шлифовки — ремонт бессмысленен, так как повреждено хромированное покрытие, и новая втулка износится за 500 км. Также обратите внимание на масляные подтеки на гофре — это указывает на износ сальника. В таких случаях сравнивайте стоимость ремкомплекта (втулка, сальники, стопорное кольцо) с ценой контрактной рейки — ресурс нового узла в 2-3 раза выше.
