Как проверить клапан PCV вентиляции картерных газов на Toyota 1AZ-FE
Клапан принудительной вентиляции картерных газов (PCV) — это маленькая, но крайне важная деталь на двигателе Toyota 1AZ-FE. Его задача — отводить газы, прорывающиеся через поршневые кольца, обратно во впускной коллектор для дожигания. Когда этот клапан залипает или забивается, двигатель начинает работать с перебоями, плавают обороты, а из-под капота может появиться запах масла. Проверка занимает не больше пятнадцати минут, но требует внимательности.

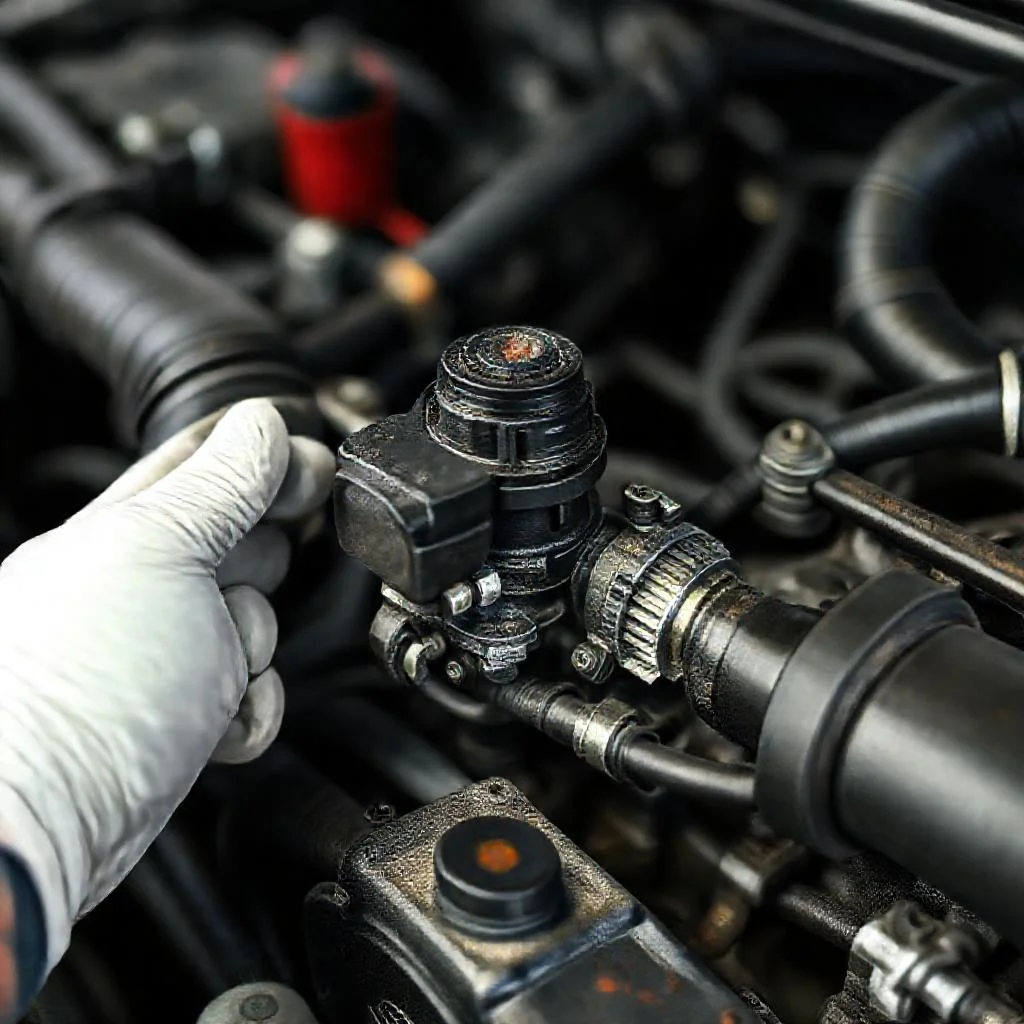

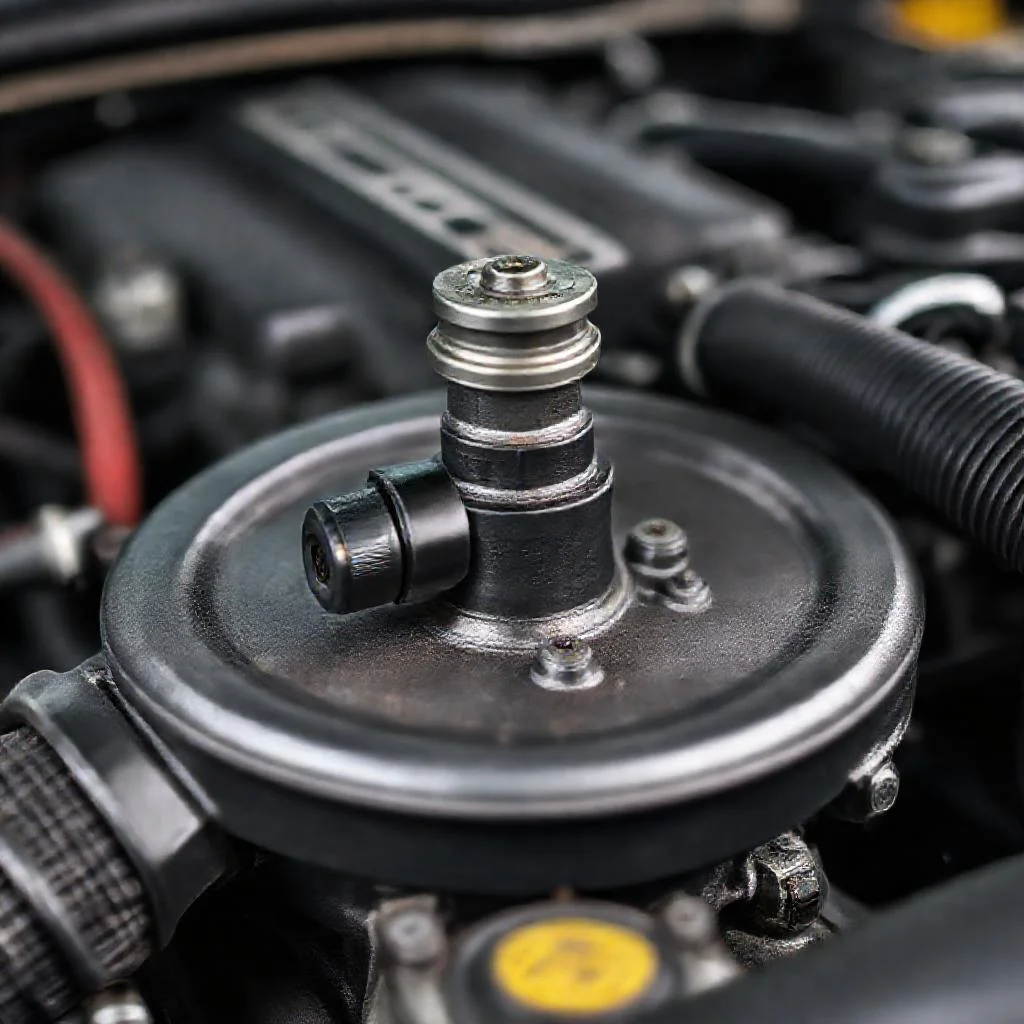

На моторах 1AZ-FE клапан установлен на крышке головки блока цилиндров со стороны впускного коллектора. Он выглядит как небольшой цилиндрический патрубок, от которого идет толстый резиновый шланг к впускному коллектору. Чаще всего клапан забивается маслянистыми отложениями, особенно если редко менять масло или использовать некачественные масла. Также он может заклинить в открытом положении, что приводит к сильному подсосу воздуха и нестабильной работе мотора.
Перед началом работ дайте двигателю остыть до температуры окружающей среды. Горячие детали могут обжечь руки, а нагар на горячем клапане может быть слишком эластичным для точной оценки. Работу лучше проводить на холодном моторе или после часового простоя.
Необходимые инструменты и материалы
- Плоскогубцы с узкими губками или набор ключей (накидной/рожковый на 10 или 12 — зависит от модификации, на большинстве 1AZ-FE используется ключ на 12 мм для снятия шланга и болта крепления).
- Отвертка с плоским шлицем (средняя по размеру).
- Чистая тряпка без ворса.
- Аэрозольный очиститель тормозов или карбюратора (быстросохнущий).
- Новый клапан PCV (оригинальный Toyota или качественный аналог, например, Febi или Vaico — на 1AZ-FE лучше китайские аналоги не ставить, они либо быстро залипают, либо имеют неверную геометрию посадочного места).
- Линейка или штангенциркуль (для точной проверки сечения канала).
Алгоритм действий по проверке клапана PCV
- Найдите и освободите клапан PCV от шланга. Локализуйте его на крышке ГБЦ. Сдвиньте резиновый хомут или открутите пластиковую стяжку (если есть). Плоскогубцами аккуратно сожмите фиксатор шланга и стяните шланг с патрубка клапана. Если шланг сидит плотно, покачайте его из стороны в сторону, не прикладывая чрезмерных усилий, чтобы не разорвать резину.
- Извлеките клапан из крышки головки блока. Он обычно зафиксирован в резиновой уплотнительной втулке. Подденьте клапан отверткой с плоским шлицем по краю уплотнителя. Вытаскивайте строго вертикально вверх, без перекосов. Если не поддается, возможно, он прикипел. В этом случае капните проникающей смазкой (например, WD-40) и подождите пять минут.
- Визуальный осмотр внешней части клапана и его корпуса. Очистите внешнюю поверхность от масла и грязи тряпкой. Обратите внимание на состояние резинового уплотнительного кольца на корпусе клапана. Если оно треснутое или сплющенное, это уже причина для замены. Проверьте, нет ли механических повреждений корпуса клапана (трещин или сколов).
- Выполните тест на механическую подвижность внутреннего плунжера. Возьмите клапан в руку и сильно встряхните его. Вы должны услышать отчетливый металлический стук — это свободно двигается внутренняя мембрана или шарик (в зависимости от конструкции). Если стука нет или клапан ощущается как монолитная деталь, это верный признак его залипания. Внутри должен быть слышен характерный звон.
- Проверка работы плунжера продувкой — самый важный тест. Здесь нужно понять, как газы проходят через клапан. Продувать клапан в одну сторону и блокировка в другую — это критически важный факт. Приложите губы к торцу клапана (со стороны шланга, который идет к впускному коллектору) и подуйте. В этом направлении воздух проходить не должен — клапан обязан быть плотно закрыт. Затем подуйте с противоположной стороны (со стороны входа картерных газов из двигателя). Воздух должен проходить свободно, без малейшего сопротивления. Если вы чувствуете, что дует в обе стороны или не дует ни в одну, клапан неисправен. На некоторых версиях PCV используется двухрежимная мембрана, но принцип идентичен.
- Измерьте внутренний диаметр проходного отверстия (опционально). Если у вас есть штангенциркуль, замерьте диаметр канала в клапане. Со временем на стенках канала оседает нагар, сужая проход. Номинальный диаметр должен быть около 3-5 мм (точное значение зависит от конкретной партии, но явное сужение более чем на 1-2 мм — брак). Если визуально отверстие забито коксом, попробуйте очистить его. Но имейте в виду: чистка не всегда помогает, внутренний лабиринт клапана может разрушиться при механическом воздействии.
- Сравните старый клапан с новым. Прежде чем ставить новую деталь, обязательно сравните её с оригинальной (или старой, но исправной). Новый клапан должен быть той же высоты, иметь одинаковый угол посадки и такой же диаметр уплотнительного кольца. Если новый клапан болтается в посадочном месте или входит с зазором, он подтекает. Лучше не рисковать и взять другой экземпляр.
- Установка нового или очищенного клапана. Слегка смажьте резиновое уплотнительное кольцо чистым моторным маслом. Это облегчит установку и увеличит срок службы резины. Вставьте клапан в посадочное место на крышке ГБЦ, надавите до характерного щелчка или до упора. Убедитесь, что он встал ровно, без перекосов. Затем наденьте шланг на патрубок клапана и зафиксируйте хомут. Важно: не перетяните хомут, чтобы не пережать пластиковый патрубок клапана.
- Финальная проверка работы системы. Запустите двигатель и дайте ему поработать на холостых оборотах 3-5 минут. Приложите ухо к месту установки клапана — не должно быть шипящего звука. Загляните под капот: если из-под клапана подтекает масло, значит, нарушена герметичность (или повреждена прокладка шланга). Проверьте стабильность холостого хода. После прогрева нажмите педаль газа до 2000-2500 об/мин и резко отпустите. Обороты должны плавно упасть до холостых без провалов и рывков. Если всё в порядке, работа выполнена успешно.
Важные нюансы и советы для двигателя 1AZ-FE
На моторах этой серии часто встречается проблема закоксовывания маслоотделителя, который встроен в крышку головки блока. Если вы сняли клапан PCV, а шланг и место вокруг него буквально залиты маслом, это говорит о том, что маслоотделитель (лабиринт в крышке) не справляется со своей задачей. В этом случае простая замена клапана не решит проблему полностью. Придется снимать крышку ГБЦ и промывать каналы от нагара.
Также помните, что неисправный клапан PCV может быть косвенной причиной проблем с лямбда-зондом. Из-за лишнего воздуха или пропуска масла меняется состав смеси, что приводит к ошибкам по бедной/богатой смеси. Поэтому после замены клапана, если у вас была ошибка P0171 или P0172, стоит обнулить адаптации блока управления двигателем (через сканер или отключением клеммы аккумулятора на 5-10 минут).
Не пытайтесь промывать клапан растворителями в ультразвуковой ванне или использовать сильную химию, если внутри пластиковые или резиновые элементы — это разрушает клапан. Лучшая профилактика — использовать масло с хорошими моющими свойствами и менять его раз в 7-8 тысяч километров, а не по регламенту 15 тысяч.
Таблица: Ключевые параметры и допуски при проверке клапана PCV на Toyota 1AZ-FE
В таблице ниже систематизированы все критические значения, инструменты и критерии оценки, описанные в статье. Используйте эту информацию как чек-лист при диагностике и замене клапана PCV. Все данные, включая артикулы, размеры и последовательность тестов, строго соответствуют тексту статьи.
| Параметр / Этап проверки | Инструмент / Материал | Номинальное значение / Критерий | Признак неисправности / Комментарий |
|---|---|---|---|
| Ключ для снятия шланга и болта крепления | Накидной/рожковый ключ | На большинстве 1AZ-FE — на 12 мм | Зависит от модификации, уточнить перед работой |
| Фиксатор шланга PCV | Плоскогубцы с узкими губками | Аккуратное сжатие фиксатора | Не прикладывать чрезмерных усилий, чтобы не разорвать резину шланга |
| Осмотр резинового уплотнительного кольца | Визуально + чистая тряпка без ворса | Кольцо целое, эластичное, без трещин и сплющиваний | Если треснутое или сплющенное — обязательная замена клапана |
| Тест на механическую подвижность плунжера (встряхивание) | Только руки | Отчетливый металлический стук внутренней мембраны/шарика | Если стука нет или клапан ощущается монолитным — залипание |
| Продувка со стороны шланга (к впускному коллектору) | Рот (губы) или насос | Воздух проходить не должен — клапан плотно закрыт | Если дует в этом направлении — клапан неисправен |
| Продувка с противоположной стороны (вход картерных газов) | Рот (губы) или насос | Воздух проходит свободно, без малейшего сопротивления | Если не дует или дует с сопротивлением — клапан забит или залип |
| Номинальный диаметр проходного отверстия канала | Линейка или штангенциркуль | Около 3–5 мм (зависит от партии) | Сужение более чем на 1–2 мм из-за нагара — брак, клапан под замену |
| Рекомендуемые производители нового клапана PCV | — | Оригинал Toyota, Febi, Vaico | Китайские аналоги — не ставить: быстро залипают или неверная геометрия |
| Сравнение старого и нового клапана | Визуально + штангенциркуль | Одинаковые высота, угол посадки, диаметр уплотнительного кольца | Если новый болтается или входит с зазором — подтекает, взять другой |
| Смазка уплотнительного кольца при установке | Чистое моторное масло | Слегка смазать кольцо | Облегчает установку и продлевает срок службы резины |
| Момент затяжки хомута шланга | Отвертка или плоскогубцы | Не перетягивать, чтобы не пережать пластиковый патрубок клапана | — |
| Финальная проверка холостого хода | Слух + стабильность оборотов | Шипение отсутствует, масло не подтекает, обороты плавные | После прогрева: нажать газ до 2000–2500 об/мин и резко отпустить — обороты должны плавно упасть без провалов |
| Профилактика (интервал замены масла) | — | Раз в 7–8 тысяч километров | Масло с хорошими моющими свойствами, не по регламенту 15 тысяч |
Частые вопросы по теме (FAQ)
Как понять, что клапан PCV на Toyota 1AZ-FE неисправен, без снятия?
Основные симптомы: работа двигателя с перебоями, плавающие обороты холостого хода, запах масла из-под капота, а также шипящий звук в районе крышки ГБЦ со стороны впускного коллектора. Если при нажатии и резком отпускании педали газа обороты падают с провалами или рывками, а не плавно, это также указывает на неисправность клапана PCV. На двигателе 1AZ-FE проблема часто сопровождается закоксовыванием маслоотделителя, встроенного в крышку головки блока — если шланг и место вокруг клапана залиты маслом, простой заменой клапана не обойтись.
Как проверить клапан PCV на двигателе 1AZ-FE продувкой?
Это самый важный тест. Снимите клапан и продуйте его ртом. Воздух не должен проходить со стороны шланга, который идет к впускному коллектору — клапан обязан быть закрыт. Затем подуйте с противоположной стороны (со стороны входа картерных газов из двигателя). Здесь воздух должен проходить свободно, без малейшего сопротивления. Если дует в обе стороны или не дует ни в одну — клапан неисправен и подлежит замене. Также проверьте механическую подвижность: сильно встряхните клапан — вы должны услышать отчетливый металлический стук внутреннего плунжера или шарика. Отсутствие стука — верный признак залипания.
Каким должен быть внутренний диаметр проходного отверстия клапана PCV?
Номинальный диаметр канала в клапане должен быть около 3-5 мм. Точное значение зависит от конкретной партии, но явное сужение более чем на 1-2 мм из-за нагара и кокса считается браком. Для точной проверки используйте штангенциркуль или линейку. Если отверстие забито отложениями, чистка не всегда помогает — внутренний лабиринт клапана может разрушиться при механическом воздействии, поэтому рекомендуется замена.
Какой инструмент нужен для снятия клапана PCV на Toyota 1AZ-FE?
Для работы потребуются: плоскогубцы с узкими губками или набор ключей (на большинстве 1AZ-FE используется ключ на 12 мм для снятия шланга и болта крепления), отвертка с плоским шлицем (средняя по размеру), чистая тряпка без ворса, аэрозольный очиститель тормозов или карбюратора (быстросохнущий) и новый клапан PCV (оригинальный Toyota или качественный аналог Febi/Vaico — китайские аналоги на этот мотор ставить не рекомендуется, они либо быстро залипают, либо имеют неверную геометрию посадочного места). Для замера сечения канала также понадобится линейка или штангенциркуль.
Что делать, если после замены клапана PCV ошибка P0171 или P0172 не ушла?
Неисправный клапан PCV может быть косвенной причиной проблем с лямбда-зондом, так как лишний воздух или пропуск масла меняют состав смеси, что приводит к этим ошибкам по бедной/богатой смеси. Если после замены клапана ошибка осталась, необходимо обнулить адаптации блока управления двигателем. Это можно сделать через диагностический сканер или отключением клеммы аккумулятора на 5-10 минут. Также проверьте, не залит ли маслом шланг и место вокруг нового клапана — на моторах 1AZ-FE это говорит о неисправности маслоотделителя в крышке ГБЦ, который потребуется промыть отдельно.
