Когда геометрия «гуляет»: первые признаки деформации
Задняя скручивающаяся балка — это не просто кусок металла, а сложный рычаг, задающий углы установки колес. Если вы замечаете, что автомобиль начинает «плавать» на прямой, а резина изнашивается пятнами или «елочкой» — это не всегда проблема развала-схождения. Часто причина кроется в усталости металла или последствиях удара о яму, когда подвеска отработала на пределе. Не ждите, пока проблема проявится в виде заноса на скорости — проверка геометрии должна стать частью регулярной диагностики ходовой части, особенно после сезона зимней эксплуатации.
Владельцы часто путают деформацию балки с неисправностью ступичных подшипников или сайлентблоков. Разница в том, что подшипник гудит, а балка меняет поведение авто только под нагрузкой или на неровностях. Если после сход-развала колеса все равно стоят «домиком» или руль приходится держать под углом — это верный признак того, что точка крепления рычагов сместилась. Доверять только показаниям стенда нельзя: он покажет развал, но не скажет, где именно произошла деформация.
Точная диагностика: от визуального осмотра до стенда

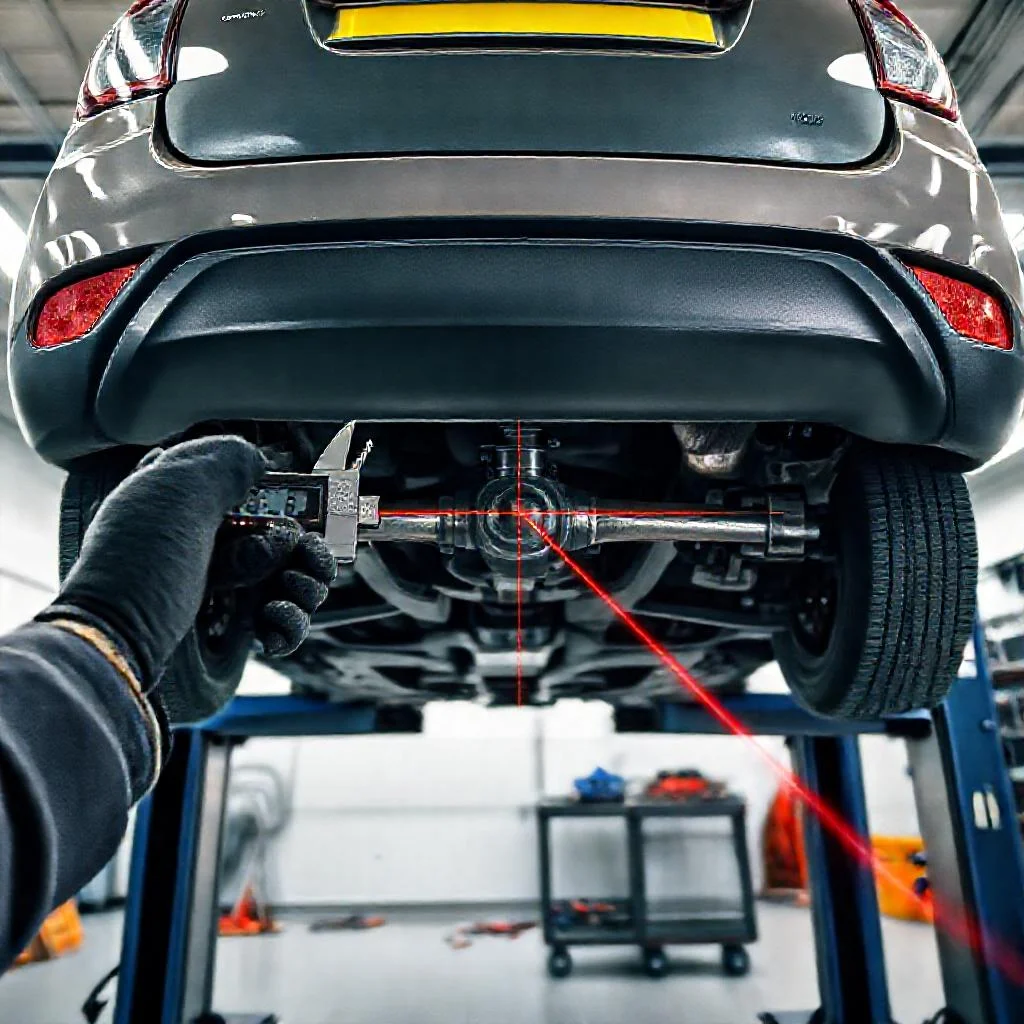

Начните с «холодной» проверки на подъемнике или яме. Осмотрите балку на предмет складок металла, сварных трещин или отслоения краски в местах наибольшего напряжения — обычно это зоны вокруг чашек пружин и мест крепления рычагов. Возьмите с собой штангенциркуль и выполните контрольные замеры расстояний между контрольными точками: они должны совпадать с заводскими допусками. Любая асимметрия левой и правой стороны более 2-3 мм — уже повод для беспокойства.
Следующий этап — проверка при помощи специальных линеек или лазерных систем, которые используются в кузовном ремонте. Если у вас нет профессионального оборудования, используйте метод диагоналей: измерьте расстояние от точки крепления амортизатора до противоположной ступицы. Сходимость значений в пределах 1-2 мм говорит о том, что балка не «повело». Однако помните: даже идеальные замеры в статике не гарантируют, что геометрия не нарушится под нагрузкой при движении.
- Проверьте продольный и поперечный наклон оси балки относительно горизонтальной плоскости.
- Оцените параллельность плоскостей фланцев для крепления ступиц.
- Замерьте расстояние между точками крепления сайлентблоков к кузову.
- Обратите внимание на состояние сварных швов: даже микротрещина может привести к изменению геометрии.
Стенд схода-развала: главный инструмент или ловушка?
Профессиональный 3D-стенд — это золотой стандарт диагностики, но он требует правильной интерпретации данных. Если мастер говорит, что «углы регулируются», но балка гнутая, регулировка компенсирует дефект лишь частично. Попросите распечатку параметров до и после регулировки: если развал на одном колесе отличается от другого более чем на 0,5 градуса, а регулировочные болты уже в крайнем положении — это прямое показание к замене или правке балки.
Обратите внимание на один важный нюанс: при проверке на стенде автомобиль должен быть заправлен и с полным комплектом водителя. В противном случае вы получите данные «пустого» авто, которые не соответствуют реальным условиям эксплуатации. Также сравнивайте показания с данными из технической документации конкретной модели — универсальных норм не существует, каждый автопроизводитель закладывает свои углы.
Линейки, лазеры и самодельные шаблоны: альтернативный подход
Для экспресс-проверки в гаражных условиях используйте метод контрольных точек. Установите автомобиль на ровную площадку и измерьте расстояние от нижней точки порога до земли спереди и сзади колес — это поможет выявить перекос балки в вертикальной плоскости. Затем при помощи отвеса и рулетки проверьте, находится ли заднее колесо строго по центру арки. Если колесо смещено вбок относительно оси симметрии кузова более чем на 5 мм, балка погнута.
Некоторые мастера используют самодельные шаблоны из толстого картона или пластика, которые повторяют форму оригинальной балки. Такой метод хорош для первичной отбраковки, но он не покажет скрытых микродеформаций. Лазерный указатель, закрепленный на ступице, позволяет спроецировать пятно на стену и проверить параллельность осей задних колес относительно друг друга. Этот способ особенно эффективен для выявления «домика», когда одно колесо стоит вертикально, а второе имеет явный отрицательный развал.
Правка или замена: принимаем взвешенное решение
Многие пытаются сэкономить и «подогреть» балку с помощью домкрата или специального оборудования. Это опасный путь: металл в зоне деформации уже потерял свои упругие свойства. Термическая правка придает видимую геометрию, но ресурс такой детали резко падает, и через 10-15 тысяч километров проблема вернется в более агрессивной форме. Допустима только холодная правка на стапеле с контролем толщины металла ультразвуковым толщинометром.
Если деформация не превышает 3-4 мм в продольном направлении и 2 мм в поперечном, и при этом нет складок металла, можно попробовать восстановить геометрию методом холодной раскатки. Но после любой операции подобного рода обязательна повторная диагностика на стенде. В противном случае вы рискуете получить чрезмерный износ внутренней кромки шин и неустойчивое поведение автомобиля при экстренном торможении, когда заднюю ось начинает «водить» из стороны в сторону.
Идеальная геометрия — это не данность от завода-изготовителя, а динамический компромисс между физикой движения и износом материалов. Мудрый автовладелец помнит: резина стирается быстрее, чем восстанавливается металл, поэтому диагностика всегда дешевле замены.
Что делать после проверки: профилактика и рекомендации
После того как вы убедились в целостности балки, не забудьте осмотреть сайлентблоки и подрамник. Даже незначительный люфт в этих элементах способен имитировать нарушенную геометрию. Замените изношенные втулки обязательно парами, а болты крепления — только новыми, с нанесением резьбового фиксатора. Затяжку производите динамометрическим ключом с усилием, указанным в мануале, и только при опущенном автомобиле (под нагрузкой).
Периодичность проверки геометрии задней балки должна составлять один раз в 30 000 км или после каждого значительного удара в подвеску. Не игнорируйте такие симптомы, как увод автомобиля на бок при отпущенном руле или изменение усилия на рулевом колесе при движении по дуге. Регулярная профилактика и своевременная замена изнашиваемых элементов позволят сохранить управляемость автомобиля и продлить срок службы дорогих шин, которые всегда являются индикатором исправности ходовой части.
Сводная таблица диагностики геометрии задней скручивающейся балки
| Метод проверки | Инструменты / Оборудование | Контролируемые параметры | Допустимые отклонения / Норма | Характерные признаки деформации | Особенности / Примечания |
|---|---|---|---|---|---|
| Визуальный осмотр на подъемнике или яме | Штангенциркуль, фонарь, маркер | Состояние металла: складки, трещины, отслоение краски в зонах чашек пружин и креплений рычагов; контрольные замеры расстояний между точками | Асимметрия левой и правой стороны не более 2–3 мм; совпадение с заводскими допусками | Складки металла, сварные трещины, отслоение краски, асимметрия замеров | Начинать с «холодной» проверки; любая асимметрия более 2–3 мм — повод для беспокойства |
| Метод диагоналей (линейки, лазерные системы кузовного ремонта) | Специальные линейки, лазерные системы, рулетка | Расстояние от точки крепления амортизатора до противоположной ступицы; параллельность осей; симметрия левой и правой стороны | Сходимость значений в пределах 1–2 мм | Расхождение диагоналей более 1–2 мм | Идеальные замеры в статике не гарантируют отсутствие деформации под нагрузкой; метод хорош для экспресс-проверки |
| Проверка контрольных точек (гаражный метод) | Рулетка, отвес, ровная площадка | Расстояние от нижней точки порога до земли спереди и сзади колес (перекос в вертикальной плоскости); положение колеса относительно оси симметрии кузова | Смещение колеса вбок относительно оси симметрии не более 5 мм | Разница в клиренсе спереди и сзади, колесо смещено вбок более 5 мм | Автомобиль должен стоять на ровной поверхности; метод не выявляет скрытых микродеформаций |
| Метод самодельных шаблонов | Шаблоны из толстого картона или пластика, повторяющие форму оригинальной балки | Совпадение формы балки с шаблоном | Полное совпадение с формой шаблона | Несовпадение формы, зазоры и перекосы | Хорош для первичной отбраковки; не показывает скрытых микродеформаций |
| Лазерный метод (проекция на стену) | Лазерный указатель, закрепленный на ступице, стена | Параллельность осей задних колес относительно друг друга; наличие «домика» (отрицательный развал) | Параллельность осей; отсутствие разницы в развале левого и правого колеса | Разная проекция пятен — одно колесо стоит вертикально, второе имеет явный отрицательный развал | Эффективен для выявления «домика»; не заменяет профессиональную диагностику |
| Стенд схода-развала (3D-стенд) | Профессиональный 3D-стенд | Углы установки колес: развал, схождение, продольный и поперечный наклон оси; сравнение с данными производителя | Разница развала между колесами не более 0,5 градуса; регулировочные болты не должны быть в крайнем положении | Разница в развале более 0,5 градуса; регулировочные болты в крайнем положении; углы не соответствуют заводским нормам | Автомобиль должен быть заправлен и с водителем на борту; сравнивать с данными конкретной модели; регулировка не компенсирует гнутую балку |
| Контроль после холодной правки (стапель) | Стапель, ультразвуковой толщиномер, стенд схода-развала | Толщина металла в зоне деформации; геометрия после правки; углы установки колес | Деформация не более 3–4 мм в продольном и 2 мм в поперечном направлении без складок металла; толщина металла в норме | Утоньшение металла (менее заводских значений), возврат деформации после нагрузки | Допустима только холодная правка; термическая правка запрещена (теряются упругие свойства, ресурс падает); обязательна повторная диагностика |
Частые вопросы о проверке геометрии задней скручивающейся балки
Каковы первые признаки деформации задней балки и как их отличить от других неисправностей?
Первые признаки — «плавание» автомобиля на прямой, неравномерный износ шин (пятнами или «елочкой»), смещение колес «домиком» и необходимость держать руль под углом. Отличие от ступичных подшипников или сайлентблоков в том, что балка меняет поведение только под нагрузкой или на неровностях, а не гудит. Если после сход-развала углы все равно нарушены — это верный признак деформации, так как стенд не покажет точное место повреждения.
Какие методы диагностики существуют для проверки геометрии балки в гаражных условиях без профессионального оборудования?
Используйте визуальный осмотр на предмет складок, трещин и отслоения краски. Проведите контрольные замеры штангенциркулем расстояний между точками крепления — асимметрия более 2-3 мм между сторонами опасна. Также применяйте метод диагоналей (расстояние от амортизатора до противоположной ступицы), проверку положения колеса в арке отвесом (смещение более 5 мм — деформация) и лазерный указатель на ступице для контроля параллельности осей колес.
Почему стенд схода-развала может не выявить деформацию, и как правильно интерпретировать его данные?
Стенд показывает итоговые углы, но не указывает, где именно произошло смещение. Если мастер регулирует углы, но они компенсируют гнутую балку лишь частично, проблема останется. Обратите внимание на разницу развала более 0,5 градуса между колесами или на регулировочные болты в крайнем положении — это признак деформации. Важно проверяться на заправленном авто с водителем и сравнивать данные с заводскими нормами конкретной модели.
Допустима ли правка балки вместо замены, и какие риски это несет?
Правка возможна только холодным методом на стапеле, если деформация не превышает 3-4 мм продольно и 2 мм поперечно, без складок металла. Термическая правка (нагрев) категорически запрещена — металл теряет упругие свойства, и проблема вернется через 10-15 тысяч км. После холодной раскатки обязательна повторная проверка на стенде. При значительной деформации или наличии складок безопаснее заменить балку.
Как часто нужно проверять геометрию и что делать после подтверждения исправности балки?
Проверяйте геометрию каждые 30 000 км или после любого сильного удара в подвеску. После подтверждения целостности балки осмотрите сайлентблоки и подрамник — их люфт имитирует нарушенную геометрию. Замените изношенные втулки парами, болты — новыми с фиксатором, затяжку производите динамометрическим ключом при опущенном автомобиле. Эти меры сохранят управляемость и продлят жизнь шинам.
