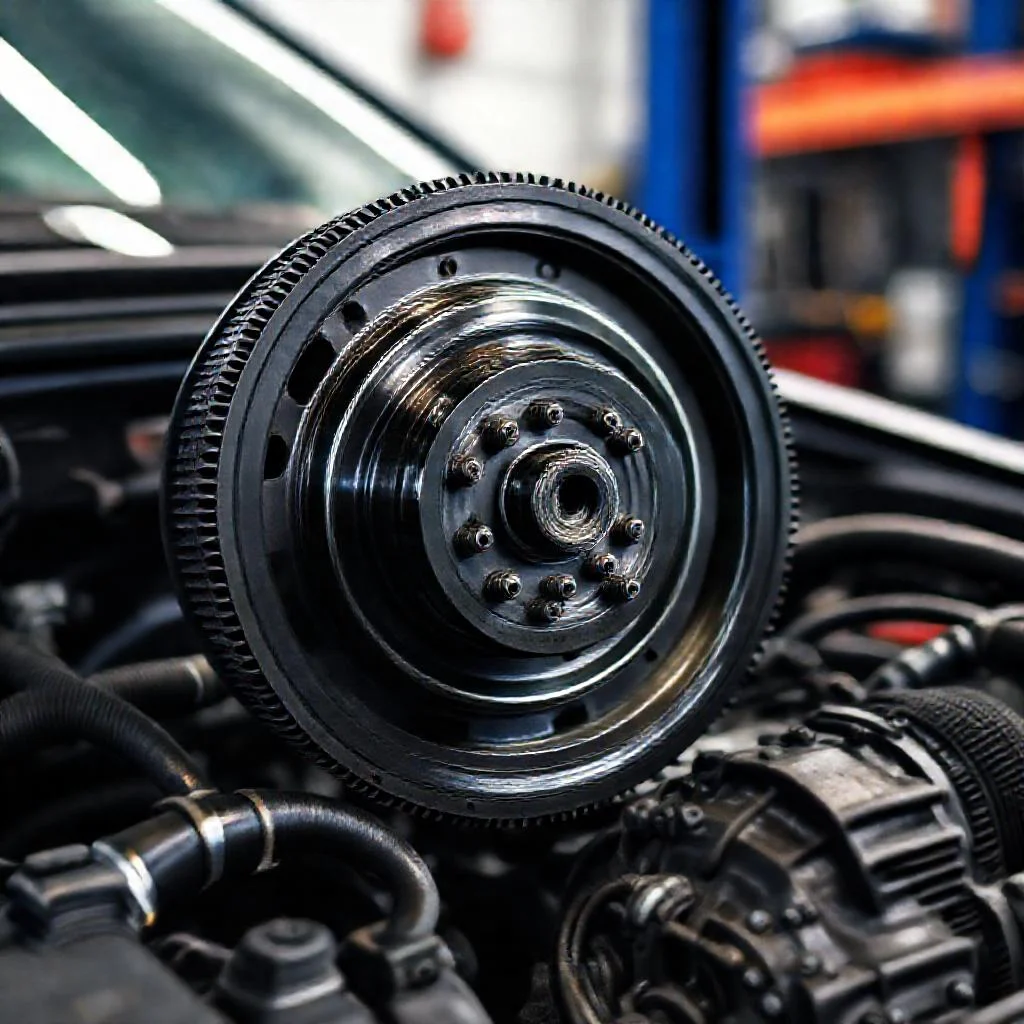

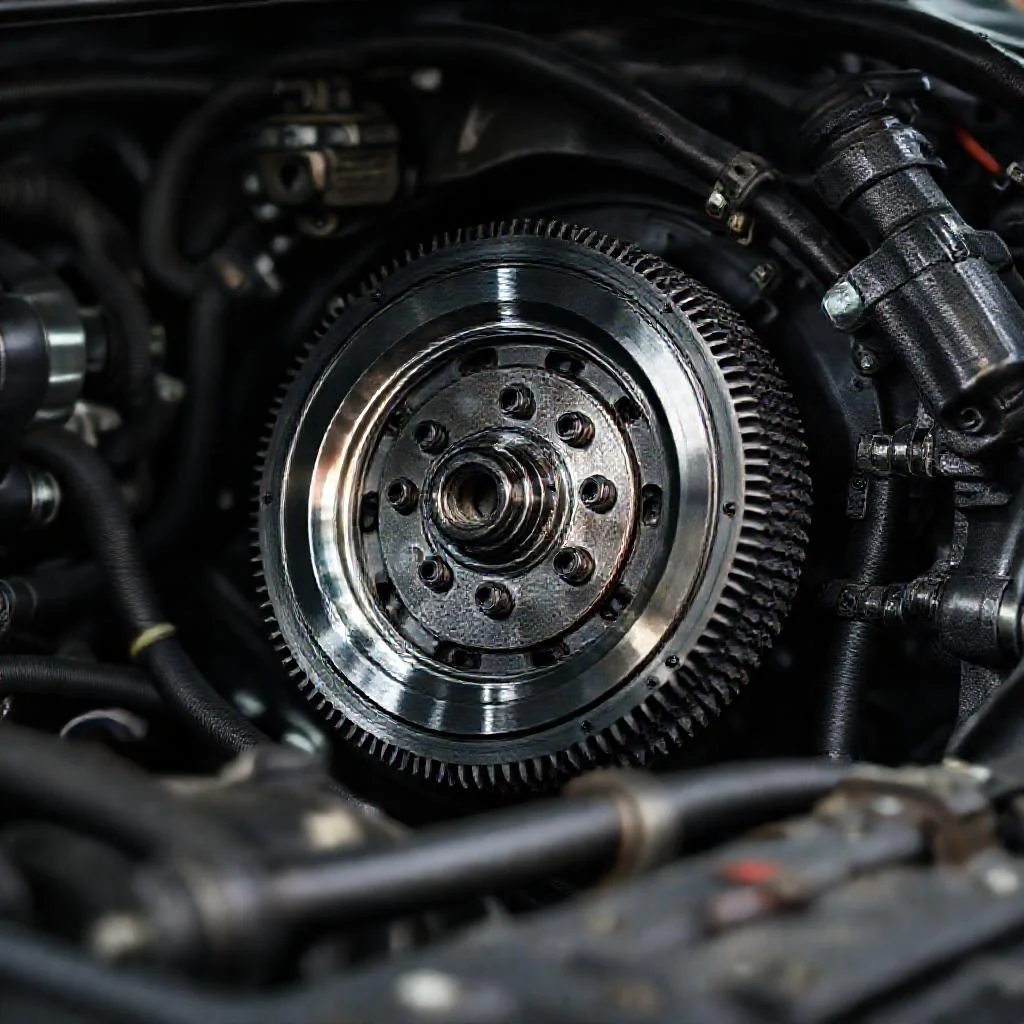

Диагностика двухмассового маховика LUK без демонтажа коробки передач
Двухмассовый маховик (ДММ) — это дорогой и сложный узел, который гасит крутильные колебания от двигателя, защищая коробку передач от ударных нагрузок. Производитель LUK считается эталоном качества, но даже его изделия со временем изнашиваются. Главная проблема: симптомы неисправного ДММ очень похожи на износ сцепления или опор силового агрегата. Большинство гаражных мастеров сразу предлагают снять коробку, но есть способы проверить маховик с точностью до 80-90% без демонтажа КПП. Это сэкономит деньги и время. Ниже приведен алгоритм для тех, кто хочет докопаться до истины.
Инструменты и оснастка
Для проверки не потребуется сложный стенд. Достаточно стандартного набора механика и небольшой смекалки. Весь процесс занимает около 30-40 минут. Важно: все работы проводятся на заглушенном автомобиле, если не указано иное. Использование домкратов и опор обязательно — техника тяжелая и травмоопасная.
- Набор головок и вороток: Понадобятся торцевые головки на 10, 13, 15 и 17 мм (зависит от модели авто). Обязательно удлинитель и карданный шарнир.
- Ключ для сцепления (специальный): Инструмент для фиксации маховика. Если его нет — подойдет мощная отвертка или монтажка.
- Смотровая яма или эстакада: Работать лежа под машиной крайне неудобно и опасно. Нужен доступ к нижней части двигателя и коробки.
- Лампочка-переноска (LED): Штатного света под днищем всегда не хватает. Качественный светодиодный фонарь с магнитным креплением — лучший друг диагноста.
- Щуп (или длинная отвертка): Понадобится для проверки люфтов. Подойдет обычная отвертка с длиной жала от 200 мм.
- Мелок или краска-маркер: Для нанесения меток на маховик и корпус сцепления.
- Проникающая смазка (WD-40): Чтобы открутить защиту картера или пыльники, если они мешают обзору.
Этапы подготовки к осмотру
Перед тем как лезть под машину, нужно создать хорошие условия для осмотра. Первым делом автомобиль загоняется на яму или поднимается на подъемнике. Если используется домкрат — обязательно установить страховочные упоры под кузов. Двигатель должен быть холодным (температура ОЖ ниже 40 градусов). Это защитит руки от ожогов и даст более точную картину тепловых зазоров.
Далее снимается защита картера двигателя (если есть). В большинстве автомобилей доступ к нижней части маховика закрыт пластиковой или металлической защитой, а также пыльником КПП. На некоторых моделях VAG (Volkswagen, Audi, Skoda, Seat) есть специальный лючок в коробке передач, который откручивается отдельно. Если лючка нет — придется снять большой резиновый пыльник, закрывающий колокол сцепления.
Осмотрите колокол сцепления на предмет масляных подтеков. Масло на стыке двигателя и коробки — плохой признак. Оно говорит о том, что сальник коленвала или сальник первичного вала КПП пропускает. Масло, попадая на фрикционы маховика, убивает демпферные пружины, вызывая коррозию и ускоренный износ. Если есть масло — сперва устраняют течь, а потом проверяют маховик.
Шаг 1: Визуальный осмотр и проверка люфта
Попробуйте покачать маховик через смотровой люк. Снимите резиновую заглушку или открутите металлическую крышку в нижней части колокола КПП. Вам нужно добраться до зубчатого венца маховика. Возьмите длинную отвертку и вставьте ее между зубьями венца. Аккуратно, без рывков, попробуйте провернуть маховик вперед-назад на минимальный угол. Здоровый ДММ не должен иметь более 2-3 миллиметров свободного хода (люфта) на венце.
Если чувствуется отчетливый «стук» металла о металл при смене направления вращения — это верный признак разрушения внутренних пружин или износа сепаратора подшипника. Особенно опасен радиальный люфт. Попробуйте поддеть маховик отверткой за венец вверх и вниз. Если есть ощутимое перемещение (более 0.5 мм) — внутренний подшипник маховика разбит. Ездить с таким дефектом нельзя — маховик может развалиться на ходу и повредить КПП.
Обратите внимание на цвет металла венца. Если он имеет синеватый оттенок (отпуск металла) — маховик перегревался из-за буксования сцепления. Такой узел теряет упругость демпферов и подлежит замене даже при малом пробеге. Заодно проверьте корзину сцепления (если видно) — на ней не должно быть трещин и следов перегрева.
Шаг 2: Проверка осевого биения (биение плоскости)
Этот тест требует точности, но выполняется без снятия коробки. Вам нужно зафиксировать маховик от проворачивания. Для этого вставьте мощную отвертку или специальный фиксатор в зубья венца. Теперь возьмите щуп или просто приставьте к плоскости маховика линейку/прямой уголок. Зазор между плоскостью маховика (фрикционной поверхностью) и линейкой должен быть равномерным.
Проверните коленвал на 90 градусов поворотом центрального болта шкива коленвала (если есть доступ) или путем проворачивания колеса на передаче. Измерьте зазор в 4-5 точках. Допустимое биение (по техническим данным LUK) — не более 0.08-0.1 мм. Если отклонение больше — маховик повело «восьмеркой». Это происходит из-за перегрева или ослабления заклепок в центре. Самое неприятное: такое биение быстро убьет подшипник первичного вала КПП и сальник коленвала.
Дополнительный признак — при провертке коленвала слышны посторонние шумы из области маховика: скрежет, шелест или глухие удары. Это указывает на частичное разрушение внутренних деталей ДММ, которые уже не лечатся.
Шаг 3: Диагностика на слух (запуск и глушение)
Теперь потребуется помощник. Один человек запускает двигатель, второй слушает со стороны коробки передач. Место прослушки — нижняя часть колокола сцепления. Используйте длинную отвертку или стетоскоп. При нормальном ДММ звук работы дизеля или бензинового мотора должен быть ровным, без дребезжания.
Самый характерный симптом — металлический грохот при запуске (стартер крутит, а потом слышен удар или звон) и такой же грохот при глушении двигателя. Этот звук похож на осыпание гвоздей в жестяной банке. Причина — сломались демпферные пружины, которые больше не удерживают маховик в центральном положении. При рывке коленчатого вала при запуске и остановке происходит соударение половинок маховика.
Дайте двигателю поработать на холостых оборотах 30 секунд. Затем плавно нажмите педаль сцепления и выжмите ее до упора. Если шум исчезает или меняет тональность — это почти 100% износ ДММ, а не корзины сцепления. При выжиме сцепления нагрузка с маховика снимается, и внутренние детали перестают греметь. Если шум остается — проблема может быть в коробке или подшипнике выключения сцепления.
Шаг 4: Динамический тест (рывки при старте)
Обязательно выполните тест-драйв. Найдите ровную и безопасную площадку. Проверку на наличие рывков при старте со 2-й передачи нужно сделать первым делом. Трогаться с места на второй передаче — искусственно создается пиковая нагрузка на маховик. Вот как это делается: включите вторую передачу, плавно поднимите сцепление и одновременно нажмите газ. Исправный ДММ сгладит вибрацию. Неисправный — передаст жесткий удар в кузов, автомобиль дернется один или несколько раз, послышится чавкающий звук из моторного отсека.
Затем протестируйте разгон с 1-й передачи. Наберите скорость до 2500 об/мин и резко сбросьте газ. Послушайте, есть ли дребезг. Особенно показательна езда на низких оборотах под нагрузкой — например, в горку на 3-й передаче при 1200 об/мин. Если при нажатии на газ слышен пульсирующий стук, напоминающий работу дизеля на холодную — маховик почти мертв. Помните, что симптомы схожи с детонацией двигателя (пальцы), поэтому нужен диагност с опытом.
На автомате удар при старте обычно смягчается гидротрансформатором, но стук при переключении передач (особенно с P на D или с P на R) указывает на разрушение маховика.
Шаг 5: Заключительная проверка (замер остаточного ресурса)
Если предыдущие тесты показали норму, но сомнения остались, есть финальный метод. Снимите датчик положения коленвала (ДПКВ) или заглушку в районе венца маховика. Через отверстие можно увидеть лазерную метку или штамповку на маховике. Также можно замерить расстояние от плоскости маховика до корпуса коробки. С помощью штангенциркуля или глубиномера определите, насколько маховик «съелся». Сравните с номинальной толщиной для вашей модели (искать в каталоге LUK или в мануале). Если износ фрикционной поверхности больше 0.5 мм — замена неизбежна.
Проверьте состояние демпфера. На некоторых моделях в люке видна пружина маховика. Если пружина шатается, стоит неровно или имеет сколы — маховик под замену. Зеленый или ржавый налет на пружинах — результат попадания влаги через сальник. Это путь к коррозионному разрушению. Если пружины лопнули, осколки могут заклинить маховик. В этом случае двигатель просто не заведется или будет работать с диким вибром.
Итог: принимать решение
Если хотя бы один из пунктов (люфт, стук при запуске/глушении, рывки при старте со 2-й передачи или биение) подтвердился, замена маховика неизбежна. Метод сортировки здесь не работает — ремонт ДММ в гаражных условиях практически невозможен из-за высокой точности изготовления и балансировки. Заводской ремонтный комплект LUK поставляется в сборе. Снимать коробку все равно придется, но теперь вы знаете диагноз гарантированно, а не гадаете на кофейной гуще. Четкая диагностика без лишнего демонтажа позволит избежать покупки лишних деталей (например, нового сцепления, если старое еще живое).
Помните: замена маховика без замены сцепления — рискованный компромисс. Если диск и корзина имеют износ 30-50%, то с новым маховиком они начнут работать в разнос, и через 10 тысяч километров придется лезть снова. Лучше менять комплектом: маховик, диск, корзина и выжимной подшипник. Это даст гарантию на 100-150 тысяч километров спокойной езды без сюрпризов.
Таблица: Диагностика двухмассового маховика LUK без снятия КПП
В таблице ниже приведены ключевые параметры, допуски и артикулы, упомянутые в статье, которые необходимо проверить при диагностике двухмассового маховика LUK без демонтажа коробки передач. Все значения строго соответствуют тексту статьи.
| Параметр проверки | Метод проверки / Инструмент | Допустимое значение (Норма) | Критическое значение (Неисправность) | Примечания из статьи |
|---|---|---|---|---|
| Люфт зубчатого венца (свободный ход) | Отвертка (длина жала от 200 мм), вставленная между зубьями венца. Аккуратное проворачивание вперед-назад. | Не более 2-3 мм | Отчетливый «стук» металла о металл | Верный признак разрушения внутренних пружин или износа сепаратора подшипника. |
| Радиальный люфт (вертикальное перемещение) | Поддеть маховик отверткой за венец вверх и вниз. | Не более 0.5 мм | Ощутимое перемещение (более 0.5 мм) | Внутренний подшипник маховика разбит. Ездить с таким дефектом нельзя — маховик может развалиться на ходу и повредить КПП. |
| Осевое биение (биение плоскости) | Щуп, линейка или прямой уголок, приставленные к фрикционной поверхности. Проверка в 4-5 точках после поворота коленвала на 90°. | Не более 0.08-0.1 мм (по техническим данным LUK) | Отклонение больше 0.1 мм | Маховик повело «восьмеркой» из-за перегрева или ослабления заклепок. Быстро убьет подшипник первичного вала КПП и сальник коленвала. |
| Цвет металла венца | Визуальный осмотр через люк КПП. | Нормальный цвет металла | Синеватый оттенок (отпуск металла) | Маховик перегревался из-за буксования сцепления. Теряет упругость демпферов, подлежит замене даже при малом пробеге. |
| Звук при запуске и глушении двигателя | Прослушивание нижней части колокола сцепления через длинную отвертку или стетоскоп. | Ровный звук, без дребезжания | Металлический грохот (звон, удар), похожий на «осыпание гвоздей в жестяной банке» | Сломались демпферные пружины. Происходит соударение половинок маховика при рывке коленчатого вала. |
| Звук при выжиме сцепления | Запустить двигатель, дать поработать 30 сек. Плавно выжать педаль сцепления до упора. | Шум не меняется | Шум исчезает или меняет тональность | Почти 100% износ ДММ, а не корзины сцепления. При выжиме нагрузка с маховика снимается. |
| Наличие масляных подтеков | Осмотр колокола сцепления на стыке двигателя и коробки. | Сухо, без масла | Масло на стыке | Течь сальника коленвала или первичного вала КПП. Масло убивает демпферные пружины, вызывая коррозию и ускоренный износ. Сперва устраняют течь. |
| Износ фрикционной поверхности | Замер штангенциркулем или глубиномером расстояния от плоскости маховика до корпуса коробки. Сравнение с номиналом из каталога LUK. | Износ менее 0.5 мм | Износ фрикционной поверхности больше 0.5 мм | Замена неизбежна. |
| Состояние пружин демпфера | Визуальный осмотр через люк (на некоторых моделях). | Пружина стоит ровно, без шатаний и сколов | Пружина шатается, стоит неровно, имеет сколы, зеленый или ржавый налет | Зеленый/ржавый налет — результат попадания влаги через сальник. Лопнувшие пружины могут заклинить маховик. |
Частые вопросы по теме (FAQ)
Можно ли точно определить износ двухмассового маховика LUK без снятия КПП, или это только гадание?
Да, можно с точностью до 80-90% без демонтажа коробки. Для этого проводится визуальный осмотр, проверка люфта через смотровой люк КПП (допустимый свободный ход зубчатого венца — не более 2-3 мм, радиальный люфт — не более 0,5 мм), измерение осевого биения (не более 0,08-0,1 мм), акустическая диагностика (металлический грохот при запуске/глушении) и динамический тест (рывки при старте со 2-й передачи). Если хотя бы один тест подтверждает дефект, замена неизбежна.
Какие симптомы указывают на разрушение именно внутренних пружин ДММ, а не на износ сцепления?
Самый характерный признак — металлический грохот при запуске двигателя и при его глушении (звук «осыпающихся гвоздей»). При выжиме сцепления до упора этот шум, как правило, исчезает или меняет тональность, так как нагрузка на маховик снимается. Если шум остается при выжатом сцеплении, проблема, скорее всего, в коробке или выжимном подшипнике. Также верный признак — отчетливый «стук металла о металл» при ручном покачивании маховика через люк отверткой.
Какие инструменты строго необходимы для проверки двухмассового маховика LUK на машине без снятия коробки?
Вам понадобятся: смотровая яма или эстакада, набор головок на 10, 13, 15, 17 мм вместе с удлинителем и карданным шарниром, прочная отвертка или монтажка (для фиксации маховика), светодиодная лампа-переноска с магнитным креплением, щуп или длинная отвертка (жало от 200 мм), мелок или краска-маркер для меток, проникающая смазка WD-40 и штангенциркуль (или глубиномер) для замера остаточной толщины фрикционной поверхности.
Как проверить маховик на «восьмерку» (осевое биение) без снятия КПП, и какой люфт считается критическим?
Сначала зафиксируйте маховик от проворачивания (отверткой в зубья венца). Приставьте линейку или прямой уголок к плоскости маховика. Проверните коленвал на 90 градусов (поворотом центрального болта шкива или колеса на передаче). Измерьте зазор в 4–5 точках. Допустимое биение по данным LUK — не более 0,08–0,1 мм. Если отклонение больше или маховик «ходит восьмеркой», это указывает на перегрев или ослабление заклепок. Критический радиальный люфт — более 0,5 мм (проверяется поддеванием маховика отверткой за венец вверх-вниз).
Стоит ли менять сцепление вместе с двухмассовым маховиком, или можно ограничиться только маховиком?
Замена маховика без замены сцепления — рискованный компромисс. Если диск и корзина имеют износ 30-50%, с новым маховиком они начнут работать в разнос, что потребует повторного ремонта уже через 10 тысяч километров. Оптимально менять комплектом: маховик, диск сцепления, корзина и выжимной подшипник. Это обеспечит ресурс 100-150 тысяч километров без сюрпризов.
