Анатомия вибрации: что выдает изношенную подушку редуктора
Задний редуктор — это не просто чугунная болванка, а прецизионный механизм, который живет своей жизнью и передает импульсы на кузов. Когда сайлентблоки (резинометаллические опоры) теряют эластичность, вы начинаете чувствовать не сам механизм, а его «скелетное дрожание». Первым признаком деградации становится не гул, как многие думают, а именно дискомфортный резонанс, который возникает на скорости 60–80 км/ч или при резком сбросе газа.
Ключевая хитрость диагностики в том, что вибрация от подушек имитирует дисбаланс колес или износ крестовины кардана. Но есть нюанс: если балансировка и кардан в порядке, а «дребезг» в задней части кузова усиливается при малейшей нагрузке на трансмиссию, то виноват именно металлорезиновый демпфер. Причем ресурс этих опор редко превышает 90–120 тысяч километров, даже на «вседорожниках» с мощным крутящим моментом.
Хирургический осмотр: визуальные маркеры разрушения

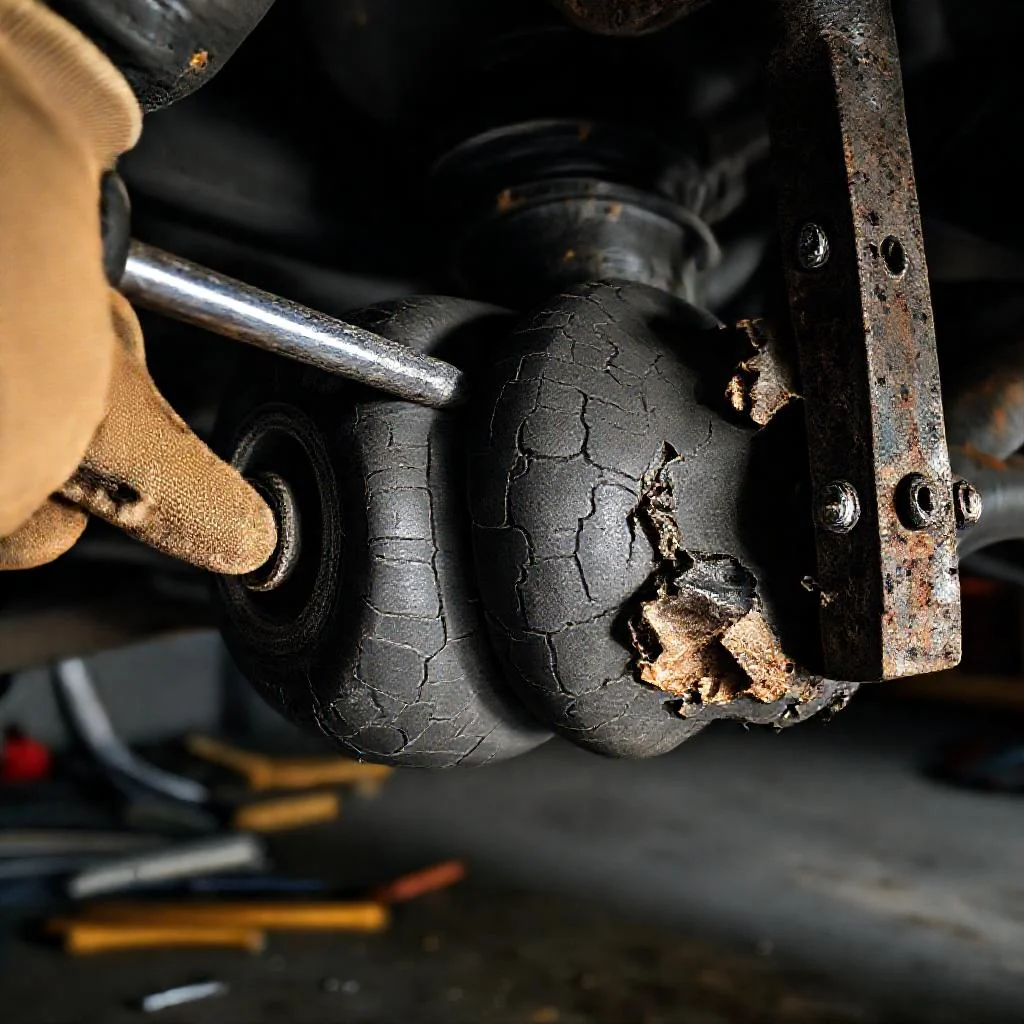

Прежде чем лезть под машину с монтировкой, вооружитесь фонариком и зеркалом на телескопической ручке. Осмотрите периметр резиновой втулки: на свежей детали поверхность гладкая, без микротрещин и «морщин». Если вы заметили радиальные разрывы, похожие на паутину, или отслоение резины от стальной втулки — это уже терминальная стадия. Часто на подушках появляются характерные «прихваты» — задиры от контакта с кронштейном, что говорит о перекосе оси.
Обязательно проверьте геометрию проседания: замерьте расстояние от балки моста до кронштейна кузова с обеих сторон. Асимметрия более 5–7 миллиметров — прямой приговор подушке. Также ищите следы масляных подтеков на резине — это значит, что редуктор «гуляет» и сальники уже работают на износ. Если резиновая смесь стала твердой, как пластик, и при нажатии не продавливается, а сразу «звенит» — произошла полимеризация, и эластичность потеряна безвозвратно.
Динамические тесты: как услышать неисправность без стенда
Самый действенный способ поймать износ — метод «раскачки». Подденьте редуктор домкратом в районе фланца, но не поднимайте колесо, а лишь выберите люфт подвески. Покачайте узел руками в вертикальной и горизонтальной плоскости. Хорошая опора возвращает узел в исходную точку с глухим «чвакающим» звуком, без стука и свободного хода. Люфт более 2–3 миллиметров в любом векторе — это уже критический износ, который ощущается в салоне как удар при старте.
Второй этап — проверка на прогретом агрегате. После 15–20 минут езды металл расширяется, и если резина деградировала, зазоры увеличиваются. Резко разгонитесь и так же резко отпустите педаль акселератора. В этот момент вы услышите характерный «бум» или металлический щелчок — это хвостовик редуктора бьется о кронштейн, потому что подушка больше не гасит реактивный момент. Шум от подушки всегда низкочастотный, идущий «телом», в отличие от воя шестерен, который локализуется в центральной части авто.
Резиновая подушка редуктора — это не расходник в классическом понимании. Это демпфер, который принимает на себя всю злость крутящего момента. Когда он умирает, он не просит замены словами — он бьет вас по спине вибрацией на каждом стыке асфальта.
Проверка в нагрузке и метод «свежего отпечатка»
Загоните автомобиль на яму и попросите помощника плавно трогаться и тормозить, имитируя городской цикл. В то время как машина «клюет», внимательно следите за кронштейнами. Если опора изношена, при каждом рывке будет виден перекос корпуса редуктора относительно посадочного места. Вы также можете установить маркерную метку на корпусе и кронштейне — если черта смещается более чем на 3–4 мм при включении «драйва» с блокировкой тормоза, то подушка потеряла свои свойства.
Еще один косвенный признак — состояние лакокрасочного покрытия в зоне крепления. Свежая трещина краски или сколы на кронштейне означают, что металл многократно бился о металл. Осмотрите также болты крепления: если их головки имеют стертые грани или следы проворота — это говорит о том, что подушка уже давно «болтается» и предыдущий владелец пытался ее подтянуть. В запущенных случаях это приводит к разрушению штатного посадочного гнезда, и тогда придется варить усилители.
Сравнительная диагностика: когда нужен стенд и точные замеры
Если визуально и тактильно все чисто, но подозрения остались, измерьте твердость резины. Обычный дюрометр (твердомер по Шору А) покажет цифру 50–55 единиц на новой детали, а на изношенной — от 70 и выше. Это означает, что материал «задубел» и перестал гасить высокочастотные колебания. Также можно использовать лазерную указку: закрепите ее на корпусе редуктора, направьте луч на стену и измерьте амплитуду колебаний точки при работе двигателя на холостых оборотах.
При выборе между оригиналом и аналогом помните: демпфер — это та деталь, где экономия не работает. Неоригинальные подушки часто имеют заниженную жесткость, что провоцирует постоянный контакт хвостовика о защиту. Поэтому после покупки обязательно проверьте комплект на наличие маркировки даты выпуска — резина «стареет» даже на складе, и деталь двухлетней давности потеряет 20% своих свойств еще до установки.
- Люфт в вертикальной плоскости более 3 мм при раскачке рукой — замена обязательна.
- Твердость резины выше 65–70 единиц по Шору А — демпферные свойства утрачены.
- Отслоение резины от металлической арматуры — разрушение бандажа.
- Неравномерный износ: одна сторона разорвана, другая целая — перекос оси.
- Следы ударов на кузове в зоне кронштейна — игнорирование вибрации.
Диагностическая карта износа подушек заднего редуктора
| Параметр / Метод проверки | Норма (исправная подушка) | Критический износ (требуется замена) | Примечания / Характерные признаки |
|---|---|---|---|
| Визуальный осмотр поверхности | Гладкая, без микротрещин, «морщин» и задиров | Радиальные разрывы («паутина»), отслоение резины от стальной втулки, «прихваты» — задиры от контакта с кронштейном | Терминальная стадия разрушения, перекос оси |
| Геометрия проседания (замер расстояния от балки моста до кронштейна кузова) | Симметрично с обеих сторон | Асимметрия более 5–7 мм | Прямой признак деформации и потери упругости |
| Состояние резиновой смеси (тактильно) | Эластичная, при нажатии продавливается, возвращается в форму с глухим «чвакающим» звуком | Твердая, как пластик, при нажатии не продавливается, сразу «звенит» | Полимеризация резины — потеря эластичности безвозвратна |
| Наличие масляных подтеков на резине | Отсутствуют | Присутствуют следы масла | Редуктор «гуляет», сальники работают на износ |
| Динамический тест «раскачка» (рукой, домкрат под фланцем) | Возврат в исходную точку без стука и свободного хода | Люфт более 2–3 мм в любом векторе (вертикаль/горизонталь) | Ощущается как удар при старте в салоне |
| Тест на прогретом агрегате (после 15–20 мин езды) | Отсутствие посторонних звуков при разгоне и сбросе газа | Низкочастотный «бум» или металлический щелчок при резком сбросе газа | Хвостовик бьется о кронштейн, подушка не гасит реактивный момент |
| Проверка в нагрузке (метод «свежего отпечатка») | Смещение метки (маркера) менее 3–4 мм | Смещение метки более 3–4 мм при включении «драйва» с блокировкой тормоза, видимый перекос корпуса | Контроль по маркерной метке на корпусе и кронштейне |
| Косвенные признаки (состояние кузова и крепежа) | ЛКП в зоне крепления без повреждений, грани болтов целые | Свежие трещины и сколы краски на кронштейне, стертые грани болтов или следы проворота | Металл многократно бился о металл, попытки подтяжки ранее |
| Измерение твердости резины (дюрометр по Шору А) | 50–55 единиц | 70 единиц и выше | «Задубевший» материал перестает гасить высокочастотные колебания |
| Лазерная диагностика (указка на корпусе, луч на стене) | Минимальная амплитуда колебаний точки на холостых оборотах | Заметное увеличение амплитуды колебаний лазерного луча | Проверка вибраций при работе двигателя |
| Возраст детали (при покупке) | Свежая деталь, маркировка даты выпуска актуальна | Деталь двухлетней давности и старше (даже новая на складе) | Резина «стареет», теряя до 20% свойств еще до установки |
Частые вопросы об износе резиновых подушек крепления заднего редуктора
Каковы первые признаки износа подушек редуктора до появления явного стука?
Первым признаком является не гул, а дискомфортный резонанс на скорости 60–80 км/ч или при резком сбросе газа. Вибрация имитирует дисбаланс колес, но если балансировка и кардан исправны, а дребезг в задней части усиливается при нагрузке на трансмиссию — виноваты подушки. Ресурс опор обычно не превышает 90–120 тысяч километров.
Какие визуальные дефекты указывают на терминальную стадию износа?
Ищите радиальные разрывы, похожие на паутину, отслоение резины от стальной втулки, «прихваты» (задиры от контакта с кронштейном), масляные подтеки на резине. Также проверьте проседание: асимметрия расстояния от балки моста до кронштейна более 5–7 мм — приговор подушке. Если резина стала твердой как пластик и при нажатии «звенит» — эластичность потеряна.
Как проверить подушки динамическим методом «раскачки»?
Подденьте редуктор домкратом в районе фланца (не поднимая колесо), покачайте узел в вертикальной и горизонтальной плоскости. Исправная опора возвращает узел с глухим «чвакающим» звуком без стука и свободного хода. Люфт более 2–3 мм в любом векторе — критический износ. Дополнительно прогрейте агрегат 15–20 минут: резкий разгон и сброс газа выявят «бум» или металлический щелчок — это хвостовик бьется о кронштейн. Шум низкочастотный, идущий «телом».
Какие косвенные признаки указывают на износ без разборки?
Свежие трещины краски или сколы на кронштейне (многократные удары металла о металл). Стертые грани или следы проворота на болтах крепления — признак давней «болтанки» и попыток подтяжки. Также установите маркерную метку на корпусе и кронштейне: смещение более 3–4 мм при включении «драйва» с блокировкой тормоза — потеря свойств подушки.
Можно ли измерить износ инструментально без стенда?
Да, используйте дюрометр (твердомер по Шору А): на новой детали 50–55 единиц, на изношенной — 70+. Также закрепите лазерную указку на корпусе редуктора, направьте луч на стену и измерьте амплитуду колебаний на холостых оборотах. Помните: при выборе аналога проверяйте дату выпуска — резина «стареет» на складе, и деталь двухлетней давности теряет 20% свойств.
