Как измерить давление наддува турбины KKK K03 механическим манометром в движении

Измерение давления наддува турбины KKK K03 механическим манометром в движении

Диагностика турбокомпрессора KKK K03 — это не гадание на кофейной гуще, а точная инженерная процедура. Механический манометр — единственный честный прибор, который не врет, в отличие от штатных датчиков, забитых масляным нагаром. Эта инструкция позволит снять показания буста (избыточного давления) в реальных условиях под нагрузкой, а не на холостых оборотах. Следуя алгоритму, можно выявить неисправности вестгейта, залипание актуатора или забитый катализатор.

Для чего это нужно и как работает K03

Турбина KKK K03 устанавливается на многие бензиновые двигатели Volkswagen Group (1.8T, 2.0T). Она создает избыточное давление, нагнетая воздух во впускной коллектор. Рабочий диапазон для серийной K03 — 0.6-0.8 бар (абсолютное давление около 1.6-1.8 бар). Если давление падает ниже 0.5 бар — турбина недораздувает. Если скачет выше 1.0 бар — возможен перебуст, чреватый детонацией и пробоем прокладки ГБЦ. Механический замер в движении позволяет увидеть пиковые значения, которые не поймать сканером при парковке.

Комплект инструментов и запчастей

Для работы потребуется стандартный набор слесаря-диагноста. Все элементы должны быть чистыми, без следов масла. Ниже приведен полный список.

• Манометр механический. Диапазон шкалы от -1 до 2 бар (или 0-2 бар, если нет вакуумной части). С ценой деления 0.05 бар. Обязательно с обратным клапаном внутри.
• Штуцер-тройник. Латунный, с резьбой 1/8 дюйма NPT или под шланг 6 мм. Для врезки в вакуумную магистраль.
• Вакуумный шланг. Длина 2-3 метра, внутренний диаметр 5-6 мм, армированный силикон или резина. Выдерживает давление до 5 бар.
• Хомуты червячные. 4 штуки диаметром 10-16 мм. Для фиксации шланга на штуцерах.
• Набор головок и ключей. Накидные на 10, 13, 17 мм. Плоская отвертка средняя.
• Пассатижи с узкими губками. Для снятия пружинных клипс с вакуумных трубок.
• Изолента или термоусадка. Герметизация соединений от подсоса воздуха.
• Ассистент. Водитель, который крутит руль и нажимает педали, пока мастер смотрит на манометр.

Подготовка автомобиля: безопасность и доступ

Автомобиль устанавливается на ровную площадку. Двигатель глушится, ключ зажигания вынимается. Масса аккумулятора отключается на время работ с проводкой рядом с впускным коллектором. Капот открывается, снимается декоративная крышка двигателя (если есть). Для доступа к впускному коллектору на 1.8T часто нужно отодвинуть патрубок интеркулера. Сразу найдите ресивер — это алюминиевая коробка в районе впускных клапанов, к которой подходит толстая труба от дроссельной заслонки.

Важное правило: точка врезки манометра должна находиться строго во впускной коллектор после дроссельной заслонки. Только так фиксируется реальный буст, а не давление после турбины, которое может быть завышено из-за сопротивления интеркулера. Штатный датчик давления (если он есть на коллекторе) — уже есть. Для диагностики используют свободный вакуумный отвод на ресивере. Обычно это штуцер диаметром 6 мм, закрытый резиновым колпачком.

Алгоритм подключения манометра

Ниже пошаговая инструкция. Каждый шаг критичен. Пропуск хотя бы одного пункта ведет к неверным показаниям или риску поломки.

1. Определение точки отбора. Найдите на впускном коллекторе (после дросселя) отвод под вакуумный шланг. Это может быть штуцер системы вентиляции картера или отвод для адсорбера. Если свободного штуцера нет — придется ставить тройник в магистраль вакуумного усилителя тормозов, но это менее предпочтительно. Идеальная точка — заглушка на ресивере.
2. Снятие штатной заглушки. Пассатижами аккуратно сожмите и вытащите пружинную клипсу. Снимите заглушку. Не повредите пластиковый штуцер — он ломкий на морозе. Если штуцер треснул — замените его на новый.
3. Установка тройника. Вкрутите латунный штуцер-тройник в подготовленный отвод. Используйте уплотнительную ленту (фум-лента) на резьбе, но не перетягивайте — лопнет пластик. Если резьба коническая (NPT), лента не нужна, герметизация идет за счет деформации резьбы.
4. Подключение шланга к тройнику. Наденьте конец шланга длиной 2 метра на один из выходов тройника. Зафиксируйте хомутом. Второй выход тройника оставьте для штатного датчика или временно заглушите.
5. Прокладка шланга в салон. Протяните шланг от коллектора через отверстие в моторном щите. Удобно завести под уплотнитель рулевой колонки или в штатный ввод жгута проводов. Шланг не должен касаться выпускного коллектора — расплавится. Обязательно закрепите его пластиковыми стяжками к штатным жгутам.

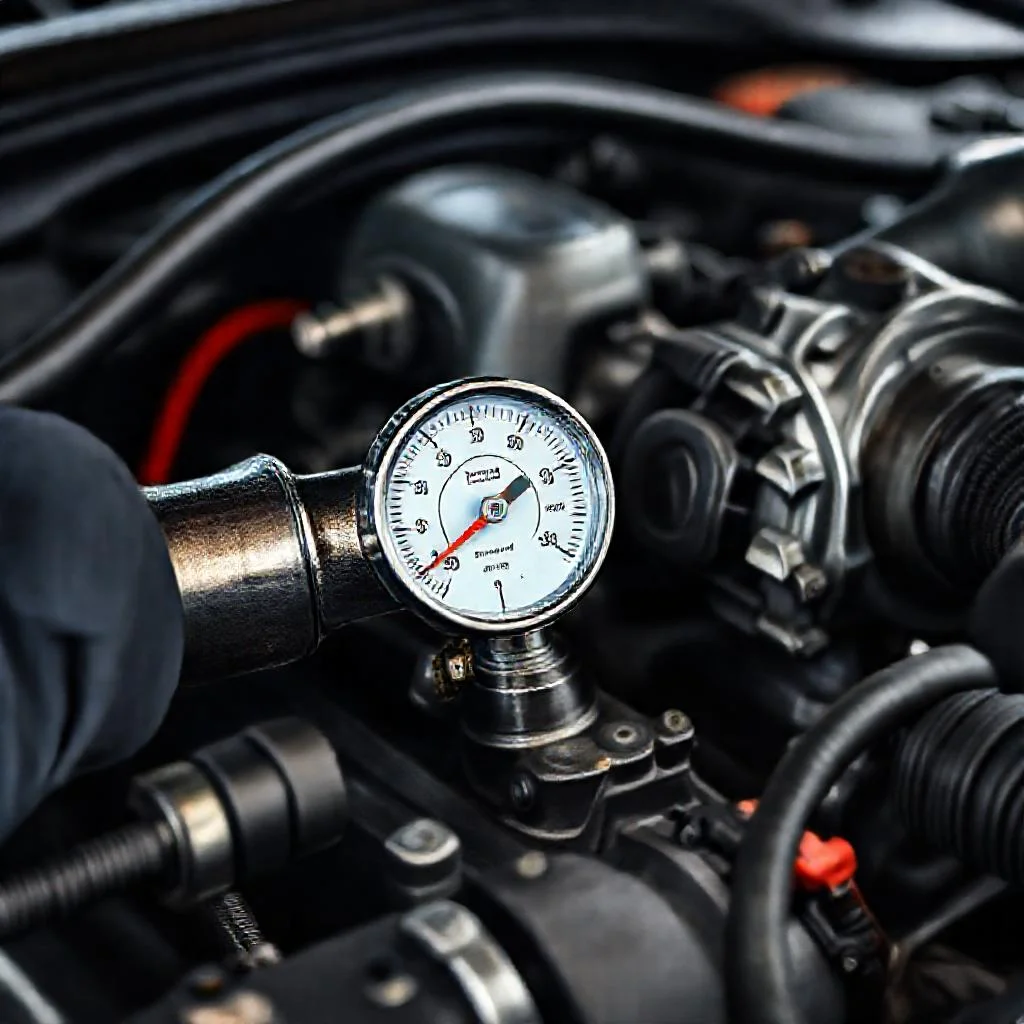

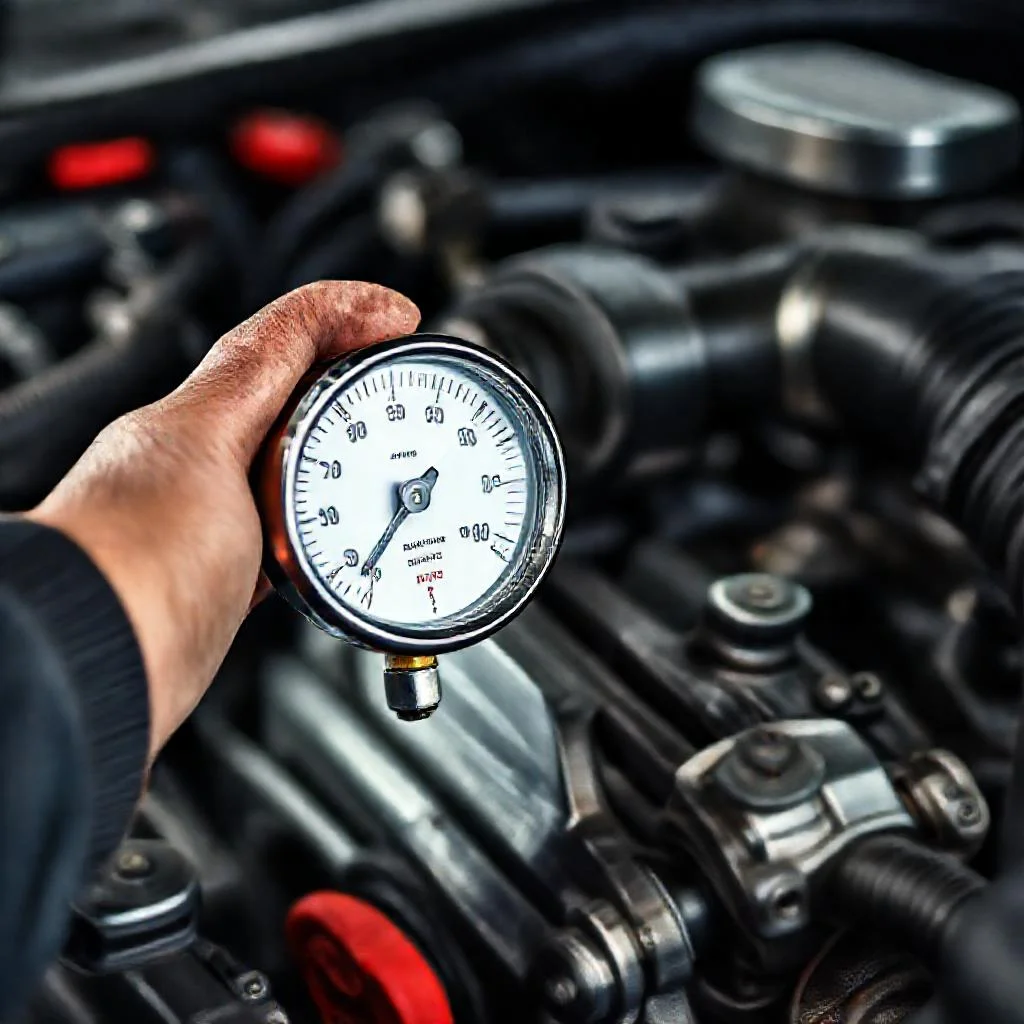

6. Подключение манометра. В салоне наденьте шланг на штуцер манометра. Затяните хомут. Манометр закрепите на лобовом стекле присоской или на панели приборов скотчем так, чтобы стрелка была видна водителю и пассажиру. Убедитесь, что шланг не пережат и не перекручен.
7. Проверка герметичности. Перед пуском двигателя закройте пальцем штуцер манометра и попросите ассистента кратковременно включить стартер на 2-3 секунды. Если стрелка дернулась в плюс — соединения герметичны. Если нет — ищите подсос воздуха мыльной водой.

Измерение в движении: режимы и показания

Замеры проводятся только на прогретом двигателе (температура масла не ниже 80°C). Холодный двигатель даст заниженные показания из-за плотности воздуха. Замерить нужно три базовых режима: подхват, пиковый буст и удержание на высоких оборотах.

Выезжайте на пустой прямой участок дороги. Переключите коробку на 3-ю или 4-ю передачу. Разгоняйтесь до 2000 об/мин, затем резко нажмите педаль газа в пол до упора (так называемая ланч-нагрузка). Следите за манометром. На исправной K03 стрелка должна плавно подняться до 0.7-0.8 бар на 3000-3500 об/мин. После 4000 об/мин давление должно начать плавно снижаться до 0.5-0.6 бар к 6000 об/мин.

Если стрелка дергается или стоит на месте ниже 0.5 бар — подсос воздуха во впуске или не открывается актуатор. Если давление резко падает до нуля на 3500 об/мин — падение вестгейта или пробой шланга интеркулера. Если стрелка зашкаливает за 1.0 бар и не снижается — перебуст, требуется проверка актуатора и заслонки wastegate.

Расшифровка неисправностей по показаниям

Механический манометр — точный диагност. Ниже типовые отклонения и их причины, основанные на реальной физике процессов.

• Давление менее 0.5 бар при полном газе. Причина — утечка воздуха во впускном тракте (трещина интеркулера, порванный патрубок, ослабленный хомут). Или засорение воздушного фильтра. K03 физически не может создать буст, если система разгерметизирована.
• Медленный набор давления (ступор до 3000 об/мин). Указывает на залипание вестгейта в открытом положении. Или неисправность актуатора — он не закрывает заслонку. Требуется замена диафрагмы или регулировка длины тяги.
• Резкий скачок (пик) выше 1.2 бар, затем сброс. Классический симптом перебуста из-за закоксовки механизма вестгейта или забитого масляного канала управления. При длительной езде возможен прогар поршней.
• Падение давления после 4000 об/мин ниже 0.4 бар. Значит, турбина не вращается на высоких оборотах — возможно, масляное голодание подшипников или усталость металла крыльчатки компрессора. Проверяют люфт вала рукой.
• Пульсация стрелки (дрожание) при наборе. Подсос воздуха через шланги или неисправный обратный клапан. Также может быть кавитация в масляном канале турбины (редко, но бывает при забитом маслоприемнике).

Завершение работ и сборка

После замеров двигатель глушат. Отключают манометр от шланга. Шланг извлекают из салона, протягивая обратно за моторный щит. Важно: не оставляйте тройник на коллекторе без заглушки. Установите штатную заглушку (резиновый колпачок) на прежнее место. Если использовался тройник с краником, перекройте его и законтрите хомутом. Если штатный штуцер был сломан — поставьте новый из ремкомплекта (артикул VAG 06A133484B).

Затяните все хомуты на штатных шлангах, которые вы снимали. Убедитесь, что нет подсоса воздуха на холостых (двигатель не должен плавать). Показания штатного датчика давления (если он подключен через тройник) должны стать нормальными. Обязательно сотрите ошибки по наддуву сканером, если они были. После ремонта или замены компонентов (веста, актуатора) повторите замер на дороге, чтобы убедиться в восстановлении буста до 0.7-0.8 бар.

Механический манометр — дешевый и надежный инструмент. Визуальная стрелка не врет, в отличие от китайских электронных датчиков. Главное — точка врезки строго во впускной коллектор после дроссельной заслонки. Без этого условия вся диагностика теряет смысл. Выполняя эту процедуру раз в 30 тысяч километров, вы продлите жизнь турбине KKK K03 в два раза.

Таблица: Основные неисправности турбины KKK K03 по показаниям манометра

В таблице ниже представлены типовые отклонения давления наддува (буста), зафиксированные механическим манометром во время движения, и их возможные причины. Данные получены на основе анализа поведения турбины KKK K03 при диагностике в реальных условиях под нагрузкой.

Показания манометра (бар)	Режим возникновения	Вероятная неисправность	Рекомендуемые действия
Менее 0.5	Полный газ (педаль в пол)	Утечка воздуха во впускном тракте (трещина интеркулера, порванный патрубок, ослабленный хомут) или засорение воздушного фильтра	Проверить герметичность всех соединений и состояние фильтра
Медленный набор до 0.7 (ступор до 3000 об/мин)	Разгон с 2000 об/мин	Залипание вестгейта в открытом положении или неисправность актуатора (не закрывает заслонку)	Заменить диафрагму актуатора или отрегулировать длину тяги
Резкий скачок (пик) выше 1.2, затем сброс	Набор оборотов (3000-3500 об/мин)	Закоксовка механизма вестгейта или забитый масляный канал управления (перебуст)	Проверить подвижность заслонки wastegate, прочистить масляные каналы
Падение ниже 0.4 после 4000 об/мин	Высокие обороты (4000-6000 об/мин)	Масляное голодание подшипников или усталость металла крыльчатки компрессора	Проверить люфт вала турбины рукой, оценить состояние подшипников
Пульсация (дрожание) стрелки	Набор давления	Подсос воздуха через шланги или неисправный обратный клапан; редко — кавитация в масляном канале турбины	Проверить герметичность шлангов и исправность обратного клапана
Норма: 0.7-0.8	3000-3500 об/мин	Исправное состояние	Продолжать эксплуатацию
Норма: 0.5-0.6	6000 об/мин (снижение)	Исправное состояние (плавное падение)	Продолжать эксплуатацию

Частые вопросы по теме (FAQ)

1. Куда именно подключать механический манометр для замера давления наддува KKK K03?

Точка врезки манометра должна находиться строго во впускной коллектор после дроссельной заслонки. Идеальная точка — свободный вакуумный отвод (штуцер) на ресивере, обычно закрытый резиновым колпачком. Только так фиксируется реальный буст, а не давление после турбины, которое может быть завышено из-за сопротивления интеркулера.

2. Какие режимы движения нужны для правильного замера и какие показания считаются нормой для K03?

Замеры проводятся только на прогретом двигателе (масло не ниже 80°C) на пустом прямом участке дороги на 3-й или 4-й передаче. Разгоняйтесь до 2000 об/мин, затем резко нажмите педаль газа в пол. На исправной K03 стрелка должна плавно подняться до 0.7-0.8 бар на 3000-3500 об/мин. После 4000 об/мин давление должно плавно снижаться до 0.5-0.6 бар к 6000 об/мин.

3. Что означает давление менее 0.5 бар при полном газе на моей турбине?

Если давление не поднимается выше 0.5 бар — это указывает на утечку воздуха во впускном тракте (трещина интеркулера, порванный патрубок, ослабленный хомут) или засорение воздушного фильтра. K03 физически не может создать буст, если система разгерметизирована.

4. Стрелка манометра резко скакнула выше 1.2 бар, а потом упала. О чем это говорит?

Это классический симптом перебуста из-за закоксовки механизма вестгейта или забитого масляного канала управления. Если стрелка зашкаливает за 1.0 бар и не снижается, требуется проверка актуатора и заслонки wastegate. При длительной езде в таком режиме возможен прогар поршней.

5. Какой артикул заглушки для штуцера на коллекторе нужно поставить, если я сломал старую?

Если штатный штуцер или заглушка были сломаны, ставьте новую из ремкомплекта. Правильный артикул для замены — VAG 06A133484B. После завершения замеров обязательно установите штатную заглушку на место тройника, чтобы избежать подсоса воздуха.
